Trong các hệ thống đo lưu lượng chất lỏng hoặc khí, đồng hồ đo lưu lượng Tuabin (Turbine Flow Meter) là một thiết bị quan trọng, giúp kiểm soát và giám sát dòng chảy một cách chính xác. Tuy nhiên, sau một thời gian sử dụng, thiết bị có thể bị sai số do mài mòn cơ học, thay đổi môi trường hoặc ảnh hưởng của cặn bẩn. Vì vậy, việc kiểm tra và hiệu chuẩn định kỳ là bước không thể thiếu để duy trì độ chính xác, ổn định và độ tin cậy của phép đo.

Bài viết này sẽ hướng dẫn bạn cách kiểm tra và hiệu chuẩn đồng hồ đo lưu lượng Tuabin một cách đúng kỹ thuật, dễ hiểu, và có thể áp dụng trong cả môi trường công nghiệp lẫn dân dụng.

Tại sao cần kiểm tra và hiệu chuẩn đồng hồ đo lưu lượng Tuabin?

Mỗi đồng hồ đo lưu lượng đều có giới hạn đo lường và độ chính xác nhất định. Trong quá trình vận hành, các yếu tố như nhiệt độ, áp suất, độ nhớt của lưu chất, hoặc cặn bẩn trong ống có thể làm thay đổi kết quả đo.

Nếu không được kiểm tra định kỳ, đồng hồ có thể gặp phải:

Sai số đo lớn, ảnh hưởng đến hiệu quả vận hành hoặc tính toán sản lượng.
Giảm độ nhạy của cánh Tuabin do bám cặn hoặc ăn mòn.
Hỏng cảm biến xung hoặc tín hiệu hiển thị.

Do đó, hiệu chuẩn (calibration) là quá trình giúp đưa thiết bị trở về trạng thái đo chính xác ban đầu, đảm bảo kết quả đáng tin cậy trong các ứng dụng yêu cầu độ chính xác cao như sản xuất, hóa chất, thực phẩm hoặc năng lượng.

Cách kiểm tra đồng hồ đo lưu lượng Tuabin

Việc kiểm tra định kỳ giúp phát hiện sớm các bất thường trước khi thực hiện hiệu chuẩn. Bạn có thể thực hiện theo các bước sau:

Bước 1: Kiểm tra ngoại quan thiết bị

Đảm bảo thân đồng hồ, mặt bích, cánh Tuabin và cảm biến không bị nứt, gỉ sét hoặc bám cặn.
Kiểm tra hướng mũi tên chỉ chiều dòng chảy trên thân đồng hồ — phải trùng với hướng dòng chất lỏng.
Đảm bảo đường ống không bị rò rỉ hoặc rung động mạnh.

Bước 2: Kiểm tra tín hiệu đầu ra

Nếu là đồng hồ điện tử, kiểm tra tín hiệu 4–20mA hoặc xung đầu ra có hoạt động ổn định hay không.
Với đồng hồ có màn hình hiển thị, quan sát xem giá trị lưu lượng có dao động bất thường hoặc nhảy số khi không có dòng chảy.
Kiểm tra nguồn cấp điện, dây tín hiệu và các đầu nối.

Bước 3: Đo kiểm tra thực tế

So sánh giá trị đo của đồng hồ Tuabin với một thiết bị chuẩn hoặc phương pháp đo độc lập (ví dụ: đo bằng thể tích thực tế trong một khoảng thời gian).
Nếu sai số vượt quá giới hạn cho phép (thường là ±1% đến ±1.5%), cần tiến hành hiệu chuẩn.

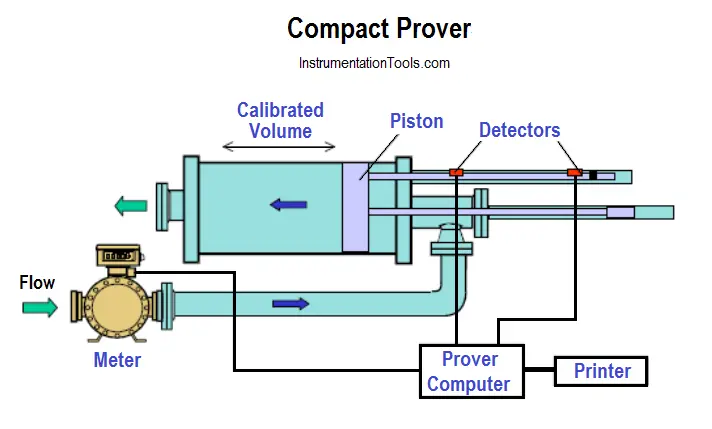

Cách kiểm tra đồng hồ đo lưu lượng Tuabin

Quy trình hiệu chuẩn đồng hồ đo lưu lượng Tuabin

Hiệu chuẩn là quá trình so sánh kết quả đo của đồng hồ Tuabin với một thiết bị chuẩn có độ chính xác cao hơn (chuẩn tham chiếu) để xác định sai số và điều chỉnh lại hệ số hiệu chuẩn (K-Factor) nếu cần thiết. Việc này giúp thiết bị đo lưu lượng duy trì độ chính xác ổn định, đáp ứng yêu cầu kỹ thuật trong sản xuất, thương mại hoặc quản lý năng lượng.

Tùy vào điều kiện thực tế, quá trình hiệu chuẩn có thể thực hiện tại hiện trường (Field Calibration) hoặc tại phòng thí nghiệm đạt chuẩn (Laboratory Calibration). Dưới đây là hướng dẫn chi tiết cho cả hai phương pháp.

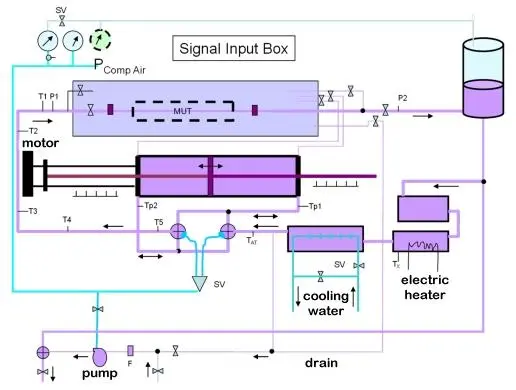

Quy trình hiệu chuẩn đồng hồ đo lưu lượng Tuabin

Chuẩn bị trước khi hiệu chuẩn

Trước khi tiến hành hiệu chuẩn, cần đảm bảo các yếu tố sau:

Làm sạch đồng hồ và đường ống: loại bỏ cặn bẩn, rỉ sét hoặc bọt khí bám trong buồng đo để tránh ảnh hưởng đến tốc độ quay của cánh tuabin.
Kiểm tra kết nối cơ học: đảm bảo các mối nối, mặt bích và vòng đệm kín khít, không rò rỉ.
Kiểm tra cảm biến và tín hiệu đầu ra: đảm bảo thiết bị vẫn hoạt động ổn định, không có nhiễu tín hiệu.
Xác định điều kiện hiệu chuẩn: áp suất, nhiệt độ, loại lưu chất và dải lưu lượng cần kiểm tra phải tương đương với điều kiện vận hành thực tế.

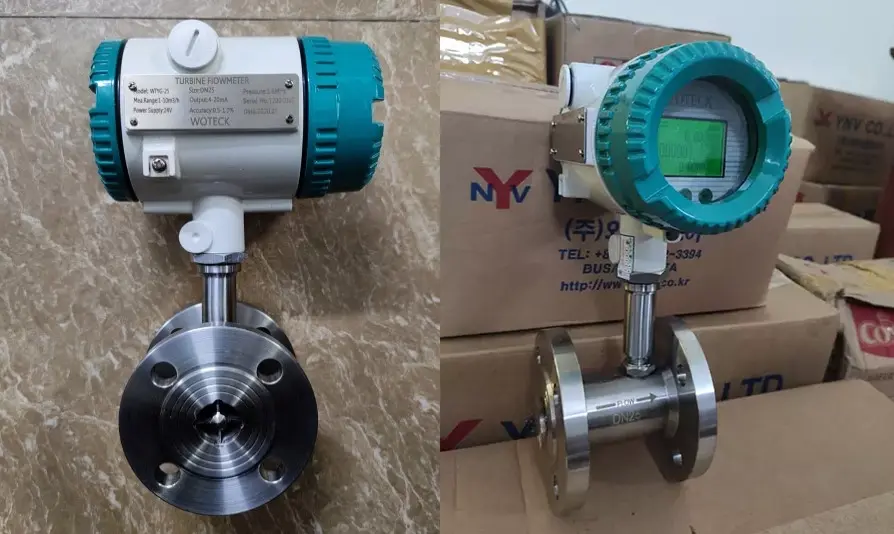

Quy trình hiệu chuẩn đồng hồ đo lưu lượng Tuabin

Hiệu chuẩn tại hiện trường (Field Calibration)

Phương pháp này được áp dụng khi hệ thống không thể ngừng hoạt động quá lâu hoặc khi việc tháo đồng hồ khỏi đường ống là khó khăn.

Tuy độ chính xác có thể thấp hơn so với hiệu chuẩn phòng thí nghiệm, nhưng nó tiện lợi, tiết kiệm thời gian và vẫn đảm bảo kết quả đáng tin cậy nếu được thực hiện đúng quy trình.

Các bước thực hiện:

Bước 1: Ngắt hoặc điều chỉnh dòng chảy: đảm bảo an toàn trước khi lắp thiết bị đo chuẩn vào hệ thống.
Bước 2: Lắp đồng hồ chuẩn (Reference Meter): nối song song hoặc nối tiếp với đồng hồ Tuabin cần hiệu chuẩn. Thiết bị chuẩn thường có sai số nhỏ hơn ±0.2%.
Bước 3: Thiết lập điều kiện đo: vận hành dòng chảy ở nhiều mức lưu lượng khác nhau (thường 3–5 điểm đo trong dải Qmin – Qmax).
Bước 4: Ghi lại giá trị hiển thị: đo và ghi giá trị lưu lượng của cả hai thiết bị tại từng mức lưu lượng.
Bước 5: Điều chỉnh hệ số hiệu chuẩn (K-Factor): nếu sai số vượt quá giới hạn cho phép (thường ±1%), điều chỉnh hệ số K trên bộ hiển thị hoặc thiết bị xử lý tín hiệu.
Bước 6: Lặp lại phép đo: kiểm tra lại sau khi hiệu chỉnh để đảm bảo kết quả đã nằm trong giới hạn cho phép.

Ưu điểm của phương pháp này:

Không cần tháo thiết bị khỏi hệ thống.
Dễ dàng thực hiện, chi phí thấp.
Có thể áp dụng định kỳ cho nhiều hệ thống công nghiệp.

Hiệu chuẩn trong phòng thí nghiệm (Laboratory Calibration)

Khi yêu cầu độ chính xác cao (ví dụ trong ngành hóa chất, dầu khí, hoặc thương mại), đồng hồ nên được gửi đến phòng thí nghiệm được công nhận ISO/IEC 17025 để thực hiện hiệu chuẩn chuyên sâu.

Quy trình cơ bản gồm:

Bước 1: Tiếp nhận và kiểm tra sơ bộ: Đồng hồ được kiểm tra tình trạng bên ngoài, làm sạch và đánh giá sơ bộ khả năng hoạt động.
Bước 2: Gắn lên bệ thử chuẩn (Calibration Bench): Đồng hồ được lắp nối tiếp với hệ thống đường ống mô phỏng, có lưu lượng, áp suất và nhiệt độ được kiểm soát chính xác.
Bước 3: Đo tại các điểm lưu lượng chuẩn: Phòng thí nghiệm sẽ điều chỉnh lưu lượng ở nhiều mức (từ thấp đến cao) và ghi lại kết quả của đồng hồ Tuabin so với đồng hồ chuẩn cấp quốc gia hoặc quốc tế.
Bước 4: Phân tích và tính sai số: Dữ liệu được xử lý bằng phần mềm chuyên dụng để xác định sai số trung bình, độ lặp lại và độ tuyến tính của thiết bị.
Bước 5: Hiệu chỉnh hệ số K và xác nhận lại: Sau khi điều chỉnh, quá trình đo được lặp lại để đảm bảo sai số nằm trong giới hạn kỹ thuật (thường ±0.5% hoặc tốt hơn).
Bước 6: Cấp chứng nhận hiệu chuẩn: Sau khi hoàn tất, thiết bị sẽ được dán tem hiệu chuẩn và cấp Giấy chứng nhận (Calibration Certificate), ghi rõ ngày, người thực hiện, thiết bị tham chiếu và kết quả đo.

Ưu điểm của phương pháp này:

Độ chính xác cao nhất, tuân thủ tiêu chuẩn quốc tế.
Phù hợp cho thiết bị dùng trong giao nhận, đo thương mại hoặc quản lý năng lượng.
Có hồ sơ và chứng nhận rõ ràng phục vụ kiểm định, kiểm tra nhà nước hoặc khách hàng.

Sau khi hiệu chuẩn đồng hồ đo lưu lượng Tuabin

Sau khi hoàn tất quá trình hiệu chuẩn, cần thực hiện một số bước quan trọng sau:

Lưu trữ hồ sơ hiệu chuẩn: ghi lại ngày hiệu chuẩn, sai số trước/sau, điều kiện hiệu chuẩn và người thực hiện.
Cập nhật hệ thống quản lý thiết bị: thêm thông tin vào phần mềm hoặc sổ theo dõi để quản lý lịch hiệu chuẩn lần tiếp theo.
Gắn nhãn hiệu chuẩn (Calibration Label): thể hiện ngày hiệu chuẩn gần nhất và ngày cần kiểm tra lại.
Kiểm tra thực tế sau lắp lại: vận hành thử với dòng chảy thực tế để xác nhận thiết bị hoạt động ổn định.

Một số lưu ý kỹ thuật khi hiệu chuẩn đồng hồ Tuabin

Hiệu chuẩn nên được thực hiện trong điều kiện môi trường ổn định (nhiệt độ, áp suất không dao động quá ±2%).
Tránh hiệu chuẩn khi đường ống có bọt khí hoặc rung động mạnh.
Sử dụng thiết bị chuẩn có cấp chính xác ít nhất cao hơn một bậc so với đồng hồ cần hiệu chuẩn.
Không hiệu chuẩn khi đồng hồ có dấu hiệu hư hỏng cơ học hoặc cảm biến bị lỗi.
Sau khi hiệu chỉnh, ghi nhận lại hệ số K mới và cập nhật trong tài liệu kỹ thuật của hệ thống.

Tần suất kiểm tra và hiệu chuẩn đồng hồ Tuabin

Tùy thuộc vào môi trường và điều kiện vận hành, tần suất hiệu chuẩn có thể khác nhau:

6 tháng/lần: đối với các ngành có yêu cầu chính xác cao như dược phẩm, hóa chất, năng lượng.
12 tháng/lần: với các hệ thống nước sạch, sản xuất thông thường.

Ngoài ra, cần hiệu chuẩn lại ngay lập tức nếu:

Đồng hồ bị va đập, rơi, hoặc thay đổi vị trí lắp đặt.
Có dấu hiệu sai số lớn hoặc tín hiệu đầu ra bất thường.
Sau khi bảo trì, vệ sinh hoặc thay thế linh kiện quan trọng.

Lưu ý giúp duy trì độ chính xác lâu dài

Giữ đường ống sạch sẽ, không có cặn bẩn hoặc bọt khí.
Lắp đặt đoạn ống thẳng đủ dài trước và sau đồng hồ (ít nhất 10D – 5D).
Tránh rung động cơ học hoặc thay đổi áp suất đột ngột.
Đảm bảo nguồn điện và tín hiệu ổn định trong suốt quá trình vận hành.
Ghi chép lịch sử kiểm tra và hiệu chuẩn để dễ dàng theo dõi và đánh giá.

Kết luận

Hiệu chuẩn đồng hồ đo lưu lượng Tuabin là một bước quan trọng giúp duy trì độ chính xác, ổn định và tuổi thọ thiết bị. Việc thực hiện đúng kỹ thuật không chỉ giúp bạn tránh sai số đo lường mà còn đảm bảo hệ thống hoạt động tối ưu, tiết kiệm chi phí và an toàn hơn.

Nếu bạn chưa có kinh nghiệm hoặc cần chứng nhận hiệu chuẩn hợp chuẩn ISO, hãy liên hệ với đơn vị chuyên kiểm định – hiệu chuẩn thiết bị đo lưu lượng để được hỗ trợ chính xác và nhanh chóng nhất.
