Đồng hồ đo hơi nóng Vortex

Bạn đang tìm hiểu về đồng hồ đo hơi nóng Vortex – một thiết bị đo lường quan trọng trong các hệ thống công nghiệp tự động hóa. Đây là một trong những dòng đồng hồ đo lưu lượng hơi phổ biến nhất hiện nay nhờ độ chính xác cao, độ bền tốt và khả năng vận hành ổn định trong môi trường khắc nghiệt.

Bài viết này sẽ giúp bạn hiểu rõ hơn về Cấu tạo của đồng hồ đo hơi Vortex, nguyên lý hoạt động để có thể sử dụng hiệu quả và Cách lắp đặt và bảo trì để đảm bảo độ bền và tuổi thọ dài lâu.

Đồng hồ đo hơi nóng Vortex là gì?

Đồng hồ đo hơi nóng Vortex, hay còn gọi là Vortex Flow Meter thuộc dòng đồng hồ đo lưu lượng Vortex, có nhiều tên gọi khác như đồng hồ đo điện tử dạng Vortex, đồng hồ đo lưu lượng hơi nóng Vortex, đồng hồ đo hơi nóng điện tử, đồng hồ đo hơi nóng điện tử bù nhiệt, lưu lượng kế hơi nóng, đồng hồ đo lưu lượng khí,…

Dòng sản phẩm này được thiết kế chuyên biệt để đo lường các lưu chất dạng hơi hoặc khí có nhiệt độ cao, lên đến 450°C, mang lại giải pháp đo lường đáng tin cậy trong ngành công nghiệp và các lĩnh vực sản xuất liên quan đến hơi nóng, khí nén. Ngoài ra, đồng hồ Vortex cũng có thể đo nước và chất lỏng, nhưng do giá thành cao nên ít được ứng dụng cho các hệ thống đo nước thông thường.

Đồng hồ đo hơi nóng Vortex hoạt động dựa trên nguyên lý cảm biến điện từ, giúp đo lường chính xác lượng lưu chất chảy qua đường ống. Dữ liệu đo được hiển thị trên màn hình LED LCD hoặc truyền qua tín hiệu analog 4-20mA để kết nối với tủ PLC hoặc máy tính chủ, hỗ trợ người vận hành giám sát và kiểm soát hệ thống từ xa một cách nhanh chóng, hiệu quả.

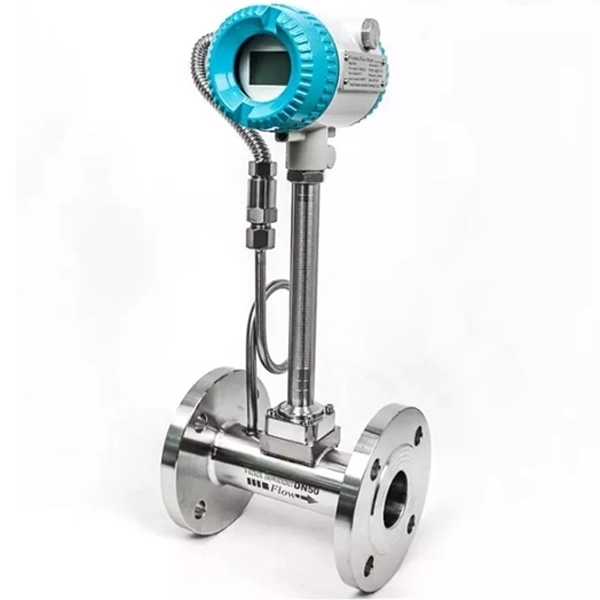

Thiết kế của đồng hồ đo hơi nóng Vortex có nhiều điểm khác biệt so với các dòng đồng hồ đo lưu lượng thông thường. Thân đồng hồ (body) được làm hoàn toàn từ inox (SS304, SS316) để chịu được nhiệt độ cao và áp suất lớn, đảm bảo độ bền và tính ổn định trong thời gian dài mà không bị biến dạng hay ảnh hưởng đến chất lượng đo.

Một đặc điểm dễ nhận thấy là khoảng cách giữa bộ Converter và thân đồng hồ lớn hơn so với các thiết bị đo thông thường. Điều này giúp bảo vệ bộ xử lý trung tâm khỏi ảnh hưởng từ nhiệt độ cao của lưu chất, tăng độ bền cho thiết bị.

Đặc biệt, điểm nhận diện nổi bật của đồng hồ đo hơi nóng Vortex chính là ống bù nhiệt được thiết kế dạng lò xo xoắn, kết nối từ lòng ống đo đến bộ xử lý trung tâm. Trên thân đồng hồ còn được tích hợp bộ phận bù nhiệt độ, giúp cân bằng lưu chất và duy trì trạng thái ổn định, đảm bảo độ chính xác và an toàn trong suốt quá trình hoạt động.

Tại sao nên sử dụng đồng hồ đo hơi nóng Vortex?

Đồng hồ đo lưu lượng hơi nóng Vortex được ưa chuộng và sử dụng rộng rãi trên thị trường không phải là điều ngẫu nhiên. Sản phẩm này mang lại nhiều lợi ích thiết thực, giúp nâng cao hiệu suất và độ an toàn trong hệ thống đo lường công nghiệp. Dưới đây là những yếu tố chính làm nên sự ưu việt của thiết bị này:

Đồng hồ đo hơi nóng Vortex cho phép người sử dụng theo dõi chính xác lưu lượng tổng, lưu lượng tức thời và vận tốc trung bình của lưu chất trong đường ống. Nhờ đó, người vận hành không cần thực hiện các phương pháp đo lường thủ công, tiết kiệm đáng kể thời gian và công sức, đồng thời giảm thiểu sai số trong quá trình đo đạc.

Thiết bị này giúp người dùng dễ dàng điều chỉnh và kiểm soát hệ thống theo nhu cầu thực tế, từ đó nâng cao hiệu quả vận hành. Việc quản lý lưu lượng chính xác giúp tối ưu hóa quá trình sử dụng năng lượng, tránh lãng phí và đảm bảo hoạt động ổn định của hệ thống.

Trong các hệ thống đường ống dẫn lưu chất có nhiệt độ và áp suất cao, đặc biệt là hơi nóng và khí nén, nguy cơ nén ép hoặc sự cố kỹ thuật có thể gây mất an toàn nếu không được kiểm soát chặt chẽ. Đồng hồ đo hơi nóng Vortex đóng vai trò quan trọng trong việc giám sát áp suất, điều chỉnh lưu lượng, đảm bảo an toàn cho hệ thống và các thiết bị lắp đặt trên đường ống, ngăn ngừa sự cố không mong muốn.

Hệ thống đường ống công nghiệp là một không gian khép kín, nơi lưu chất lưu thông liên tục với áp suất tiêu chuẩn. Việc sử dụng đồng hồ đo hơi nóng Vortex không chỉ giúp đo lường lưu lượng chính xác mà còn phát hiện kịp thời các dấu hiệu rò rỉ hoặc trục trặc trong hệ thống. Nhờ đó, người vận hành có thể xử lý ngay các sự cố, giảm thiểu thất thoát và tối ưu hóa hiệu suất sản xuất.

Nguyên lý hoạt động cơ bản của đồng hồ đo hơi nóng Vortex

Đồng hồ đo lưu lượng hơi nóng Vortex là thiết bị đo tự động hoạt động dựa trên nguyên lý cảm biến điện từ, tận dụng sự chênh lệch áp suất dòng chảy để tạo ra các xoáy bên trong lòng ống.

Cụ thể, tại vị trí lắp đặt đồng hồ trên đường ống, lưu chất di chuyển vào lòng ống đo, nơi có một thanh chắn thẳng đứng vuông góc với thân đồng hồ, còn được gọi là máy tạo xoáy. Khi dòng chảy tiếp xúc với thanh chắn, nó bị phân tách thành hai dòng song song, tạo ra các xoáy Kármán (Karman Vortex Street) với tần số dao động tỷ lệ thuận với vận tốc dòng chảy.

Bên trong lòng ống đo, một cảm biến (sensor) được đặt tại vị trí chiến lược để nhận diện các dao động này. Tín hiệu thu được từ cảm biến sau đó được truyền về bộ xử lý trung tâm (Converter) thông qua dây tín hiệu. Bộ Converter đã được lập trình để phân tích các tín hiệu này, chuyển đổi chúng thành số liệu đo lường cụ thể và hiển thị trực quan trên màn hình LED LCD hoặc xuất tín hiệu analog 4-20mA để kết nối với hệ thống giám sát từ xa.

Ưu điểm của đồng hồ đo hơi nóng Vortex

Đồng hồ đo hơi nóng Vortex sở hữu nhiều ưu điểm nổi bật, giúp nâng cao hiệu suất đo lường và đáp ứng nhu cầu đa dạng trong các hệ thống công nghiệp.

• Chất liệu cao cấp, bền bỉ: Đồng hồ được chế tạo từ các vật liệu chống ăn mòn như inox SS304, SS316, có khả năng chịu áp lực, nhiệt độ cao và không bị oxi hóa bởi hóa chất, đảm bảo độ bền lâu dài.
• Nguồn điện linh hoạt: Sử dụng nguồn điện 24V hoặc pin Lithium 3.6V, tối ưu nguồn cung cấp và phù hợp với nhiều hệ thống công nghiệp.
• Độ chính xác cao: Sai số đo lường cực thấp (chỉ ±0,7% – ±1%), đảm bảo tính ổn định và đáng tin cậy ngay cả trong môi trường làm việc khắc nghiệt.
• Khả năng đo đa dạng: Không chỉ phù hợp với hơi nóng, hơi bão hòa, khí nóng mà đồng hồ còn có thể ứng dụng cho chất lỏng như nước và hóa chất.
• Chịu nhiệt và áp suất cao: Được thiết kế để hoạt động trong điều kiện nhiệt độ lên đến 450°C và áp suất tối đa 60 bar, phù hợp với các hệ thống công nghiệp có yêu cầu khắt khe.
• Thiết kế gọn nhẹ, linh hoạt: Đồng hồ có kiểu dáng thanh mảnh, trọng lượng không quá lớn, dễ dàng vận chuyển và lắp đặt ở nhiều vị trí khác nhau như ngang, thẳng đứng, trên cao, dưới thấp hoặc chôn ngầm.
• Kết nối mặt bích chắc chắn: Đảm bảo lắp đặt nhanh chóng, thuận tiện cho việc bảo dưỡng và thay thế khi cần thiết.
• Bảo vệ an toàn cao: Bộ hiển thị tín hiệu (Converter) được bọc trong hộp hợp kim chắc chắn, đạt tiêu chuẩn chống nước, chống bụi IP65, IP68, giúp thiết bị hoạt động ổn định trong nhiều môi trường khác nhau.
• Công nghệ cảm biến hiện đại: Sử dụng cảm biến điện từ thay thế cánh quạt turbine, giúp đo lường nhanh chóng mà không gây cản trở dòng chảy.
• Dải kích thước phong phú: Đồng hồ có nhiều kích thước khác nhau, phù hợp với hầu hết các loại đường ống trên thị trường.
• Hỗ trợ đầy đủ giấy tờ: Sản phẩm chính hãng được cung cấp kèm CO-CQ, hỗ trợ kiểm định đầy đủ và bảo hành dài hạn.

Nhược điểm cần lưu ý khi sử dụng đồng hồ đo hơi nóng Vortex

Mặc dù có nhiều ưu điểm vượt trội, đồng hồ đo hơi nóng Vortex vẫn tồn tại một số hạn chế mà người dùng cần lưu ý:

• Không phù hợp với lưu chất có tạp chất: Để đảm bảo độ chính xác khi đo, cần lắp thêm bộ lọc trước đồng hồ nhằm loại bỏ tạp chất trước khi lưu chất đi vào ống đo.
• Cần bảo trì định kỳ: Để duy trì độ chính xác cao và hiệu suất hoạt động ổn định, người dùng nên thường xuyên kiểm tra, vệ sinh và bảo dưỡng theo hướng dẫn của nhà sản xuất.
• Giá thành cao: Do sử dụng công nghệ hiện đại và vật liệu cao cấp, đồng hồ có chi phí cao hơn so với các loại đo lưu lượng thông thường, không phù hợp với các hệ thống dân dụng nhỏ.

Đồng hồ đo hơi nóng Vortex được ứng dụng như thế nào?

Đồng hồ đo hơi nóng Vortex được sử dụng phổ biến trong nhiều ngành công nghiệp, đặc biệt là các hệ thống yêu cầu kiểm soát lưu lượng khí nóng, hơi nước, khí nén, khí gas,…

• Hệ thống dẫn truyền khí nóng và hơi nước: Đồng hồ được lắp đặt trên các đường ống của nhà máy, xí nghiệp, khu công nghiệp để đo lường và kiểm soát lưu lượng hơi nóng, khí nén, khí gas,… giúp hệ thống vận hành ổn định và an toàn.
• Giám sát khí thải công nghiệp: Trong các khu công nghiệp, đồng hồ đo hơi nóng Vortex đóng vai trò quan trọng trong việc kiểm soát và giám sát chặt chẽ lưu lượng khí thải trước khi xả ra môi trường, đảm bảo tuân thủ các quy định về môi trường.
• Ngành chế biến và sản xuất: Thiết bị này không thể thiếu trong các ngành công nghiệp thực phẩm, chế phẩm sinh học, mỹ phẩm, linh kiện điện tử, dược phẩm, giày dép,… nơi yêu cầu kiểm soát chính xác lưu lượng hơi và khí để đảm bảo chất lượng sản phẩm.
• Khai thác và chế biến dầu khí, khoáng sản: Đồng hồ Vortex đóng vai trò quan trọng trong ngành dầu khí, dầu mỏ, khoáng sản và hàng hải, giúp kiểm soát nghiêm ngặt hệ thống đường ống, đảm bảo hoạt động ổn định và an toàn.
• Hệ thống HVAC và công nghiệp lạnh: Thiết bị này cũng được ứng dụng trong hệ thống sưởi ấm, thông gió, điều hòa không khí (HVAC), hệ thống làm lạnh công nghiệp (chiller), cũng như trong hệ thống cấp và xả nước, giúp tối ưu hiệu suất vận hành.
