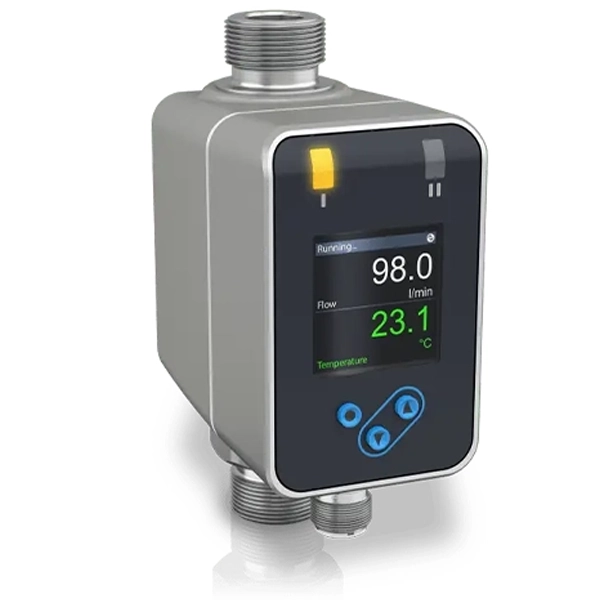

Đồng hồ đo lưu lượng AF E400

Tổng quan về đồng hồ đo lưu lượng AF E400

Đồng hồ đo lưu lượng AF E400 là dòng đồng hồ đo lưu lượng điện từ siêu nhỏ gọn, được thiết kế đặc biệt cho các ứng dụng tiện ích và tự động hóa công nghiệp. Thiết bị này lý tưởng cho các môi trường có không gian hạn chế, chẳng hạn như hệ thống làm mát trong thiết bị hàn, máy uốn, robot công nghiệp hoặc các trạm định lượng hóa chất.

• AF E400 cung cấp độ chính xác hàng đầu trong mọi dải lưu lượng, đảm bảo khả năng đo lường ổn định và tối ưu trong các hệ thống tự động hóa công nghiệp.
• Cấu trúc bo tròn của cảm biến giúp tăng khả năng chịu áp suất, đảm bảo hiệu suất đo lường chính xác ngay cả trong môi trường có áp suất và nhiệt độ dao động lớn.
• Tích hợp cảm biến nhiệt độ, loại bỏ nhu cầu sử dụng cảm biến nhiệt độ riêng biệt, giúp tiết kiệm chi phí và tối ưu không gian lắp đặt.

• Nhờ thiết kế đặc biệt của mạch từ, cường độ từ trường và hệ thống điện tử, AF E400 có thể lắp đặt ở vị trí cực kỳ gần nhau, chỉ cách 2 mm (0,08”) mà không gây nhiễu tín hiệu giữa các thiết bị.
• Có thể lắp đặt song song mà vẫn đảm bảo độ chính xác, giúp tối ưu hóa không gian trong các hệ thống công nghiệp có mật độ thiết bị cao.

• Tích hợp nhiều tùy chọn đầu ra và giao thức truyền thông, bao gồm IO-Link và Modbus, cung cấp dữ liệu lưu lượng và các thông số ứng dụng giúp tối ưu hóa quản lý vận hành.
• IO-Link cho phép cài đặt và thay thế cảm biến nhanh chóng, giúp giảm thời gian bảo trì và tăng hiệu suất làm việc của hệ thống.

Thông số kỹ thuật của đồng hồ đo lưu lượng AF E400

• Áp suất quá trình: Tối đa 16 bar.
• Nhiệt độ quá trình: -20 ~ +90°C.
• Ống đo: Polyetheretherketone (PEEK)
• Kết nối: Nối ren.
• Kích thước: DN25 – DN1200.
• Output: 4 ~ 20mA.
• Đầu ra rời rạc: Công tắc giới hạn, xung, tần số
• Đầu ra kỹ thuật số: Modbus RTU, IO – Link.

Cấu tạo của đồng hồ đo lưu lượng AF E400

Màn hình màu có thể xoay

• Màn hình hiển thị thông số đo lường một cách rõ ràng với màu sắc sắc nét.
• Có khả năng xoay linh hoạt, giúp người dùng dễ dàng quan sát thông tin từ nhiều góc độ khác nhau.

Cảm biến nhiệt độ tích hợp

• Cho phép đo nhiệt độ của chất lỏng chảy qua mà không cần cảm biến bổ sung.
• Hỗ trợ giám sát điều kiện vận hành và tối ưu hóa quy trình sản xuất.

Ống đo lưu lượng PEEK hiệu suất cao với thiết kế thu nhỏ dạng tròn

• Chất liệu PEEK (Polyether Ether Ketone) có độ bền cao, chịu hóa chất tốt và đảm bảo tuổi thọ lâu dài.
• Thiết kế dạng ống tròn thu nhỏ giúp dòng chảy ổn định, đảm bảo độ chính xác cao và giảm thiểu tổn thất áp suất.

Vỏ thép không gỉ đúc dày 2 mm, thiết kế nhỏ gọn

• Vỏ được làm từ thép không gỉ dày 2 mm, giúp thiết bị chắc chắn, bền bỉ và chống chịu tốt với môi trường khắc nghiệt.
• Thiết kế nhỏ gọn phù hợp với không gian lắp đặt hạn chế.

Nút bấm điều khiển giúp thao tác menu dễ dàng: Các nút bấm được bố trí thuận tiện, giúp người dùng dễ dàng truy cập menu và thực hiện cài đặt nhanh chóng.

Nguyên lý hoạt động của đồng hồ đo lưu lượng AF E400

Đồng hồ đo lưu lượng AF E400 hoạt động theo nguyên lý điện từ, dựa trên Định luật cảm ứng điện từ Faraday.

Tạo ra trường điện từ

• Một dòng điện chạy qua cặp cuộn dây từ trường (field coils) tạo ra một từ trường vuông góc với hướng dòng chảy của chất lỏng.
• Ống đo của đồng hồ được cách điện, đảm bảo không có dòng rò ảnh hưởng đến phép đo.

Cảm ứng điện áp trong chất lỏng

Khi chất lỏng có tính dẫn điện chảy qua ống đo, từ trường sẽ tác động lên các ion trong chất lỏng và tạo ra một điện áp cảm ứng (U) theo công thức:

U = v × k × B × D

• v: Vận tốc trung bình của dòng chảy.
• k: Hệ số hiệu chỉnh hình học.
• B: Cường độ từ trường.
• D: Đường kính trong của ống đo.

Thu nhận và xử lý tín hiệu

• Hai điện cực gắn bên trong thành ống sẽ thu nhận điện áp cảm ứng (U), tỷ lệ thuận với vận tốc dòng chảy.

Bộ chuyển đổi tín hiệu (signal converter) sẽ:

• Khuếch đại tín hiệu để đảm bảo độ chính xác.

• Lọc nhiễu để loại bỏ các tín hiệu không mong muốn.
• Chuyển đổi tín hiệu thành các dạng có thể sử dụng cho hiển thị, tổng hợp dữ liệu và xuất tín hiệu đầu ra.

Hiển thị và xuất tín hiệu

• Lưu lượng đo được hiển thị trên màn hình màu có thể xoay của thiết bị.
• Đồng hồ có thể kết nối với hệ thống điều khiển tự động thông qua giao thức Modbus hoặc IO-Link, giúp giám sát và quản lý dữ liệu hiệu quả.

Tính năng nổi bật của đồng hồ đo lưu lượng AF E400

Khả năng đo lường chính xác và linh hoạt

• Đo lưu lượng tức thời, tổng lưu lượng, và nhiệt độ lên đến +90°C / +194°F.
• Duy trì độ chính xác cao trên một phạm vi áp suất và nhiệt độ rộng, đảm bảo hiệu suất ổn định trong nhiều điều kiện vận hành khác nhau.

Thiết kế bền bỉ và tối ưu hóa dòng chảy

• Vỏ ngoài bằng thép không gỉ đúc nguyên khối, dày 2 mm (0.08″), tăng khả năng chịu lực và chống ăn mòn.
• Ống đo hình tròn giúp giảm thiểu tổn thất áp suất và tăng tỷ lệ turndown, đảm bảo không xảy ra hiện tượng xâm thực (cavitation).

Linh hoạt trong lắp đặt và chống nhiễu tín hiệu

• Thiết kế chống nhiễu chéo (No cross talk) giúp thiết bị có thể lắp nối tiếp hoặc song song, với khoảng cách tối thiểu chỉ 2 mm (0.08″) mà không ảnh hưởng đến độ chính xác.
• Hỗ trợ chuẩn chẩn đoán NAMUR NE 107, giúp theo dõi và phát hiện sự cố trong quá trình vận hành.

Kết nối thông minh và hiển thị trực quan

• Giao thức IO-Link hỗ trợ truyền dữ liệu quy trình, cấu hình thiết bị tự động mà không cần lập trình thủ công.
• Màn hình màu xoay linh hoạt, giúp dễ dàng theo dõi và đọc dữ liệu từ nhiều góc độ khác nhau.

Tùy chọn kích thước cảm biến và kết nối đa dạng

• Có các kích thước cảm biến DN6, DN15, DN20, DN25, phù hợp với lưu lượng lên đến 150 lít/phút, hỗ trợ kết nối ren G (male), NPT, hoặc RC (female).
• Cung cấp các bộ chuyển đổi (adapter) để tương thích với nhiều loại ren khác nhau.
• Giải pháp adapter cho kích thước DN40 và DN50, cho lưu lượng lên đến 500 lít/phút, mở rộng khả năng ứng dụng trong nhiều hệ thống công nghiệp.

Ứng dụng của đồng hồ đo lưu lượng AF E400 trong đường ống

Đo lưu lượng chất lỏng dẫn điện: Sử dụng trong các hệ thống tiện ích và tự động hóa công nghiệp, đảm bảo đo lường chính xác và kiểm soát tối ưu quy trình sản xuất.

Giám sát nước làm mát trong sản xuất: Ứng dụng trong các hệ thống làm mát của máy uốn, hàn robot, máy ép phun, và xử lý web, giúp duy trì nhiệt độ ổn định, tăng hiệu suất thiết bị.

Theo dõi mức tiêu thụ nước trong các hệ thống rửa: Hỗ trợ kiểm soát và tối ưu hóa lượng nước sử dụng trong hệ thống rửa công nghiệp, rửa xe, rửa cát, giúp tiết kiệm tài nguyên và nâng cao hiệu suất vận hành.

Giám sát lưu lượng nước tuần hoàn: Theo dõi chu trình tuần hoàn của nước nóng và nước lạnh, đảm bảo hệ thống hoạt động ổn định, nâng cao hiệu suất trao đổi nhiệt và tiết kiệm năng lượng.

Ứng dụng trong hệ thống định lượng hóa chất: Được sử dụng trong các máng định lượng để kiểm soát chính xác lưu lượng thuốc thử, chất xúc tác, hoặc hóa chất, giúp tối ưu quy trình xử lý và sản xuất.

Địa chỉ phân phối đồng hồ đo lưu lượng AF E400 uy tín, giá rẻ và chính hãng

Bạn đang tìm kiếm địa chỉ phân phối đồng hồ đo lưu lượng AF E400 uy tín, giá rẻ và chính hãng? ĐHĐLL tự hào là đơn vị chuyên cung cấp các dòng đồng hồ đo lưu lượng chất lượng cao, đảm bảo nguồn gốc rõ ràng, đầy đủ chứng nhận và chế độ bảo hành chính hãng.

🔹 Sản phẩm chính hãng – Được nhập khẩu trực tiếp, đảm bảo tiêu chuẩn kỹ thuật khắt khe.
🔹 Giá cả cạnh tranh – Mang đến mức giá tốt nhất trên thị trường.
🔹 Dịch vụ chuyên nghiệp – Hỗ trợ tư vấn, báo giá nhanh chóng và giao hàng tận nơi.
🔹 Hỗ trợ kỹ thuật – Tư vấn lắp đặt, vận hành và bảo trì tận tâm.
