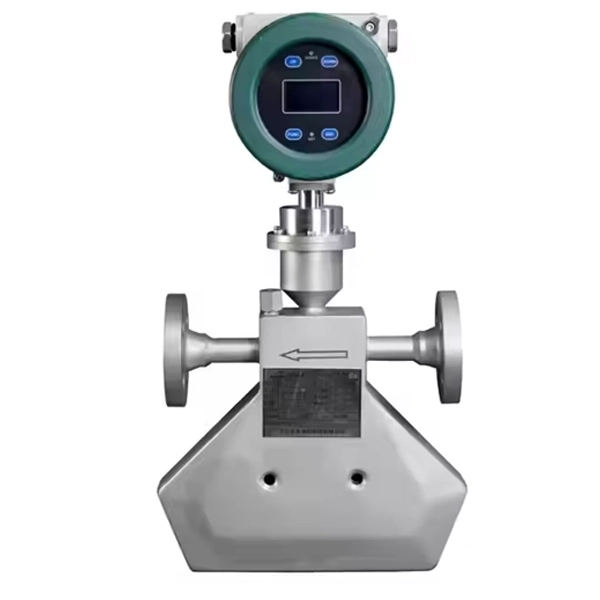

Đồng hồ đo lưu lượng Coriolis dạng tam giác

Giới thiệu chung về đồng hồ đo lưu lượng Coriolis dạng tam giác

Đồng hồ đo lưu lượng Coriolis dạng tam giác là một biến thể đặc biệt của dòng đồng hồ đo lưu lượng khối lượng kiểu Coriolis, nổi bật với thiết kế hình học dạng tam giác (còn gọi là “Triangle Shape”) mang lại độ ổn định cơ học cao và khả năng đo cực kỳ chính xác, ngay cả trong điều kiện làm việc khắc nghiệt hoặc lưu lượng thấp. Thiết bị hoạt động dựa trên nguyên lý dao động và tác động Coriolis để đo trực tiếp khối lượng dòng chảy của chất lỏng, khí hoặc hỗn hợp hai pha, thay vì chỉ đo thể tích như các loại đồng hồ truyền thống.

Cấu trúc dạng tam giác giúp thiết bị có độ cứng vững cao, khả năng chống rung tốt và giảm thiểu ảnh hưởng từ áp lực ngoài, từ đó cải thiện độ nhạy và tính ổn định của tín hiệu đo. Đây là loại đồng hồ đặc biệt phù hợp cho các ứng dụng yêu cầu độ chính xác cực cao như định lượng hóa chất, chiết rót trong ngành dược, đo lưu lượng khí công nghiệp hoặc kiểm soát chất lỏng có độ nhớt cao trong sản xuất thực phẩm và mỹ phẩm.

Thông số kỹ thuật:

• Kích thước ống (Pipe Size): DN3 ~ DN150 (hoặc lớn hơn theo yêu cầu)
• Lưu lượng đo được (Flow Range): 0 ~ 120,000 kg/h tùy kích cỡ
• Độ chính xác (Accuracy): ±0.1% (±0.05% với phiên bản cao cấp)
• Độ lặp lại (Repeatability): ≤0.05%
• Môi chất áp dụng: Dầu, hóa chất, LPG, khí tự nhiên, nước, chất lỏng có độ nhớt cao, 2 pha…
• Nhiệt độ làm việc: -50℃ đến +200℃ (tùy phiên bản, có thể mở rộng đến +350℃)
• Áp suất làm việc tối đa: Lên đến 40 MPa (tùy vật liệu và thiết kế.
• Vật liệu cảm biến: Thép không gỉ 316L, Hastelloy, Duplex Steel, Titanium (tùy chọn theo môi chất)
• Tín hiệu ngõ ra: 4-20mA analog (load <500Ω); Xung (Pulse); RS485 (Modbus-RTU); HART / Profibus / Foundation Fieldbus (tùy chọn)
• Mức bảo vệ: IP65, IP67 hoặc IP68 (tuỳ yêu cầu lắp đặt.
• Cấp chống cháy nổ: Ex d ib IIC T6 Gb (phù hợp cho môi trường nguy hiểm)
• Nguồn cấp: 24VDC (hoặc tùy chọn 220VAC)
• Màn hình hiển thị: LCD hoặc OLED hiển thị lưu lượng tức thời, tổng khối lượng, mật độ, nhiệt độ…

Cấu tạo của đồng hồ đo lưu lượng Coriolis dạng tam giác

Đồng hồ đo lưu lượng Coriolis dạng tam giác được thiết kế để tối ưu hóa độ nhạy và độ chính xác trong phép đo lưu lượng khối lượng, mật độ và nhiệt độ môi chất. Cấu trúc hình học dạng tam giác không chỉ tăng độ cứng vững cho ống đo mà còn cải thiện khả năng chống nhiễu cơ học.

Ống đo dạng tam giác (Triangular Flow Tube): Đây là thành phần cốt lõi, nơi môi chất chảy qua và chịu tác động dao động cưỡng bức. Ống đo có hình dạng đặc biệt dạng tam giác (giống chữ Ω), giúp tăng độ ổn định cơ học, giảm biến dạng, tăng độ chính xác khi đo lưu lượng khối lượng. Thường được chế tạo từ vật liệu chống ăn mòn như inox 316L, Hastelloy, titanium…

Bộ truyền dao động (Drive Coil): Lắp giữa hai điểm đối xứng của ống đo, có nhiệm vụ tạo dao động cưỡng bức cho ống đo bằng dòng điện xoay chiều. Dao động này là nền tảng để tạo ra hiệu ứng Coriolis trong quá trình đo.

Cảm biến phát hiện dao động (Pick-up Sensors): Được đặt ở hai đầu ống đo để ghi lại tín hiệu dao động đầu vào và đầu ra. Khi có môi chất chảy qua, hiệu ứng Coriolis sẽ làm lệch pha hai đầu dao động – đây chính là tín hiệu dùng để tính toán lưu lượng khối lượng.

Cảm biến nhiệt độ: Được tích hợp trực tiếp trên ống đo để đo nhiệt độ tức thời của môi chất, phục vụ bù trừ sai số hoặc đo độc lập nhiệt độ đầu ra.

Cảm biến mật độ (tùy loại): Một số dòng thiết bị tích hợp cảm biến mật độ, cho phép xác định chính xác khối lượng riêng của chất lỏng, từ đó tính toán các thông số nâng cao như Brix, API, nồng độ…

Bộ xử lý tín hiệu (Transmitter):Đây là bộ não của thiết bị, tiếp nhận tín hiệu từ các cảm biến và xử lý bằng thuật toán nội suy để hiển thị lưu lượng, mật độ, nhiệt độ… Bộ transmitter có thể gắn liền hoặc tách rời, hỗ trợ các giao thức như 4–20mA, Modbus RTU, HART, Profibus…

Vỏ bảo vệ và lớp cách nhiệt (nếu có): Toàn bộ cụm đo thường được bọc trong lớp vỏ thép không gỉ để bảo vệ khỏi va đập, bụi, hóa chất và được cách nhiệt khi làm việc ở môi trường nhiệt độ cao hoặc thấp.

Nguyên lý hoạt động đồng hồ đo lưu lượng Coriolis dạng tam giác

Đồng hồ đo lưu lượng Coriolis dạng tam giác hoạt động dựa trên hiện tượng vật lý mang tên hiệu ứng Coriolis, cho phép đo trực tiếp lưu lượng khối lượng của dòng chảy với độ chính xác cực cao.

Khi môi chất (chất lỏng hoặc khí) đi qua ống đo có hình dạng tam giác, bộ truyền động sẽ tạo ra dao động cưỡng bức cho ống đo này theo phương ngang. Trong điều kiện không có dòng chảy, ống dao động với biên độ và pha giống nhau tại cả hai đầu. Tuy nhiên, khi dòng môi chất bắt đầu chảy qua, khối lượng của dòng chảy kết hợp với dao động sẽ tạo ra một lực Coriolis, khiến hai đầu ống dao động lệch pha nhau – đầu vào sẽ dao động nhanh hơn đầu ra hoặc ngược lại, tùy theo hướng dòng chảy.

Hai cảm biến đặt ở hai đầu ống đo sẽ phát hiện sự chênh lệch thời gian này. Độ lệch pha giữa hai tín hiệu dao động chính là cơ sở để tính toán lưu lượng khối lượng. Độ lệch pha càng lớn, lưu lượng càng cao. Ngoài ra, tần số dao động của ống đo còn phản ánh mật độ của môi chất, và cảm biến nhiệt độ tích hợp cho phép bù nhiệt hoặc đo nhiệt độ tức thời.

Nhờ việc đo trực tiếp khối lượng thay vì thể tích, nguyên lý này không bị ảnh hưởng bởi các yếu tố như áp suất, nhiệt độ, độ nhớt hay trạng thái hai pha của môi chất. Đây là lý do tại sao đồng hồ Coriolis – đặc biệt là dạng tam giác – được ưa chuộng trong các ứng dụng cần độ chính xác cao và độ tin cậy tuyệt đối

Ưu điểm của đồng hồ đo lưu lượng Coriolis dạng tam giác

Đồng hồ đo lưu lượng Coriolis dạng tam giác sở hữu nhiều ưu điểm vượt trội so với các dòng đồng hồ truyền thống, đặc biệt là trong những môi trường đo đạc đòi hỏi độ chính xác và ổn định cao. Dưới đây là những lợi thế nổi bật:

Đo lưu lượng khối lượng trực tiếp: Không cần phụ thuộc vào mật độ, nhiệt độ hay áp suất để quy đổi từ lưu lượng thể tích, từ đó tăng độ chính xác tuyệt đối trong mọi điều kiện vận hành.

Độ chính xác cực cao: Sai số chỉ từ ±0.1% (thậm chí ±0.05% với phiên bản cao cấp), thích hợp cho các ứng dụng định lượng, chiết rót, hoặc kiểm soát nguyên liệu trong dây chuyền sản xuất công nghiệp.

Đo được nhiều thông số: Ngoài lưu lượng khối lượng, thiết bị còn đo được mật độ, nhiệt độ và có thể suy ra nồng độ, độ Brix, API hoặc thậm chí phát hiện bọt khí, tạp chất trong dòng chảy.

Thiết kế dạng tam giác ổn định: Ống đo hình tam giác (Omega shape) có độ cứng cao, chống rung tốt, giúp duy trì độ chính xác trong môi trường nhiều chấn động hoặc lắp đặt ngoài trời.

Không bị ảnh hưởng bởi độ nhớt và trạng thái dòng chảy: Làm việc tốt với chất lỏng nhớt cao, dòng chảy rối, 2 pha (lỏng – khí), hoặc môi chất có tính ăn mòn mạnh.

Không cần đoạn ống thẳng trước/sau: Không phụ thuộc vào kiểu dòng chảy nên có thể lắp đặt ở vị trí linh hoạt, tiết kiệm không gian và vật tư đường ống.

Hoạt động ổn định, ít bảo trì: Không có bộ phận chuyển động cơ khí, giảm nguy cơ hao mòn, hỏng hóc; hoạt động tin cậy trong thời gian dài.

Hỗ trợ giao tiếp công nghiệp hiện đại: Tích hợp các giao thức như Modbus-RTU, HART, Profibus… phù hợp với hệ thống tự động hóa và SCADA.

Ứng dụng đồng hồ đo lưu lượng Coriolis dạng tam giác vào đường ống

Ứng dụng trong hệ thống đo dầu, nhiên liệu: Coriolis tam giác được sử dụng rộng rãi để đo lưu lượng khối lượng của dầu thô, dầu diesel, nhiên liệu hàng không, nhờ độ chính xác cao và khả năng đo liên tục không bị ảnh hưởng bởi nhiệt độ hay áp suất.

Hệ thống hóa chất và dung môi công nghiệp: Thiết bị cho phép kiểm soát lưu lượng các hóa chất ăn mòn, độc hại hoặc dễ bay hơi mà không cần hiệu chuẩn liên tục, rất phù hợp cho các nhà máy hóa chất, xi mạ, phân bón.

Ngành thực phẩm và đồ uống: Được sử dụng trong dây chuyền chiết rót sữa, bia, syrup, nước trái cây… giúp kiểm soát chính xác từng mẻ sản phẩm theo khối lượng, đồng thời đo được mật độ và nhiệt độ.

Hệ thống đường ống dẫn LPG và khí hóa lỏng: Với khả năng đo tốt chất lỏng hai pha (lỏng–khí), Coriolis tam giác thích hợp để lắp đặt tại các trạm cấp LPG, trạm nạp khí hóa lỏng, tránh sai số do bong bóng khí.

Ứng dụng trong xử lý nước và môi trường: Được dùng để giám sát lưu lượng nước RO, nước thải có độ nhớt cao, bùn loãng hoặc các chất lỏng không đồng nhất, nhờ khả năng đo ổn định và không yêu cầu đoạn ống thẳng.

Ngành dược phẩm và sinh học: Nhờ khả năng đo chính xác với lưu lượng cực thấp và có thể hiệu chuẩn theo tiêu chuẩn GMP, thiết bị rất phù hợp trong quy trình sản xuất thuốc, vaccine, dịch truyền.

Kết nối trực tiếp hệ SCADA – DCS: Tích hợp tốt với các hệ thống điều khiển tự động nhờ hỗ trợ giao thức HART, Modbus-RTU, 4-20mA, giúp truyền dữ liệu chính xác về trung tâm để giám sát và phân tích.

Địa chỉ cung cấp đồng hồ đo lưu lượng Coriolis dạng tam giác uy tín, chất lượng, giá rẻ

Đồng Hồ Đo Lưu Lượng là địa chỉ hàng đầu tại Việt Nam chuyên cung cấp đồng hồ đo lưu lượng Coriolis dạng tam giác uy tín, chất lượng cao và giá thành cạnh tranh. Với hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị đo và tự động hóa công nghiệp, chúng tôi cam kết mang đến các sản phẩm chính hãng từ những thương hiệu quốc tế đảm bảo nguồn gốc rõ ràng, đầy đủ chứng chỉ CO-CQ và bảo hành dài hạn.

Công ty không chỉ cung cấp thiết bị mà còn hỗ trợ tư vấn kỹ thuật chuyên sâu, thiết kế sơ đồ lắp đặt, hướng dẫn vận hành và hiệu chuẩn tận nơi. Đặc biệt, công ty có chính sách chiết khấu cao cho đại lý, dự án và khách hàng mua số lượng lớn. Giao hàng toàn quốc, hỗ trợ kiểm định, xuất hóa đơn VAT đầy đủ và luôn có sẵn hàng mẫu để kiểm tra chất lượng thực tế.

Nếu bạn cần báo giá nhanh, tài liệu kỹ thuật, sơ đồ kết nối hoặc so sánh giữa các dòng Coriolis chữ U – chữ Omega – dạng thẳng, ĐHĐLL đều có thể hỗ trợ linh hoạt và nhanh chóng. Đây là lựa chọn tối ưu cho các doanh nghiệp, nhà máy, đơn vị thi công công trình đang tìm kiếm thiết bị đo lưu lượng đáng tin cậy, chuyên nghiệp và tiết kiệm chi phí.
