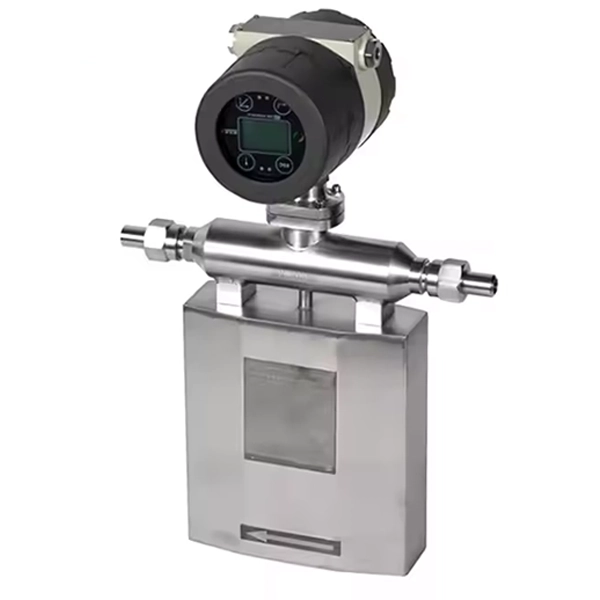

Đồng hồ đo lưu lượng dầu diesel Coriolis

Giới thiệu chung về đồng hồ đo lưu lượng dầu diesel Coriolis

Đồng hồ đo lưu lượng dầu diesel Coriolis là thiết bị đo lưu lượng khối lượng sử dụng nguyên lý lực Coriolis để xác định chính xác lượng dầu diesel chảy qua đường ống. Đây là dòng đồng hồ có độ chính xác cực cao, phù hợp với các ứng dụng yêu cầu kiểm soát nghiêm ngặt về định lượng nhiên liệu, đặc biệt là trong các hệ thống nhiên liệu công nghiệp, máy phát điện, xe bồn, trạm cấp phát, hay nhà máy chế biến hóa dầu.

Khác với các loại đồng hồ đo thể tích truyền thống, đồng hồ Coriolis không bị ảnh hưởng bởi nhiệt độ, áp suất hay độ nhớt thay đổi của dầu. Thiết bị đo trực tiếp lưu lượng khối lượng, từ đó có thể suy ra thể tích, mật độ và cả nhiệt độ nhiên liệu. Nhờ cấu tạo không có bộ phận chuyển động cơ học, đồng hồ Coriolis cho độ ổn định cao, không cần bảo trì thường xuyên, hạn chế hao mòn và tăng độ bền khi làm việc trong môi trường khắc nghiệt hoặc lưu chất có tính nhớt cao như dầu diesel.

Ngoài ra, đồng hồ Coriolis còn hỗ trợ nhiều loại tín hiệu đầu ra hiện đại như 4–20mA, Modbus RTU, HART, giúp dễ dàng tích hợp vào hệ thống SCADA, DCS hoặc PLC để điều khiển và giám sát tự động. Đây là giải pháp đo lưu lượng cao cấp, chính xác, đáng tin cậy trong các ứng dụng liên quan đến nhiên liệu lỏng, đặc biệt là diesel – nơi sai số nhỏ cũng có thể gây tổn thất lớn về tài chính hoặc ảnh hưởng đến hiệu quả vận hành.

Thông số kỹ thuật:

• Model: MQF (hoặc tùy hãng sản xuất)
• Dải kích thước ống: DN3 ~ DN250 (tuỳ chọn theo lưu lượng)
• Lưu chất: Dầu diesel, nhiên liệu lỏng, dầu DO, FO…
• Nhiệt độ làm việc: -50℃ ~ +150℃ (phiên bản mở rộng: -200℃ ~ +350℃ tùy chọn)
• Áp suất tối đa: Lên đến 25 MPa (tuỳ kích thước)
• Độ chính xác đo: ±0.1% đến ±0.2% khối lượng thực tế
• Độ lặp lại: ±0.05%
• Tín hiệu đầu ra: Analog: 4~20mA (tải <500Ω); Xung: tùy chỉnh tần số và độ rộng; Giao tiếp số: RS485 (Modbus RTU), HART
• Nguồn cấp: 24VDC (tùy chọn 220VAC hoặc đa nguồn)
• Vật liệu thân vỏ: Thép không gỉ SS316L hoặc tùy chọn đặc biệt chống ăn mòn
• Cấp bảo vệ: IP65 / IP67 / IP68 (tuỳ phiên bản)
• Khả năng đo mật độ và nhiệt độ: Có, tích hợp cảm biến nhiệt độ và cảm biến mật độ
• Tiêu chuẩn chống cháy nổ: EX d ib IIC T6 Gb (chống nổ dùng trong môi trường dễ cháy)

Cấu tạo cơ bản đồng hồ đo lưu lượng dầu diesel Coriolis

Ống đo (Measuring Tube)

Là bộ phận chính nơi dầu diesel chảy qua. Thường gồm 1 hoặc 2 ống uốn cong bằng thép không gỉ 316L, thiết kế đặc biệt để dao động ở tần số cộng hưởng. Khi dầu đi qua, lực Coriolis sẽ làm ống bị “vặn xoắn”, từ đó phát sinh dữ liệu đo lưu lượng khối lượng.

Bộ kích dao động (Drive Coil / Exciter)

Là thiết bị tạo ra dao động cơ học cho ống đo. Nó hoạt động bằng từ trường để làm cho ống rung liên tục. Khi dòng dầu diesel chảy qua, dao động này sẽ bị ảnh hưởng và tạo ra hiện tượng lệch pha – cơ sở cho việc đo chính xác lưu lượng.

Cảm biến dao động (Pick-up Sensors)

Đặt ở hai đầu ống đo, cảm biến này ghi lại sự lệch thời gian dao động giữa hai đầu ống. Mức độ lệch càng lớn thì lưu lượng khối lượng càng cao. Cảm biến còn có thể thu thập tín hiệu về mật độ và nhiệt độ của dầu.

Bộ xử lý tín hiệu (Transmitter)

Transmitter nhận tín hiệu từ cảm biến và xử lý để tính toán:

• Lưu lượng khối lượng (kg/h, t/h)
• Mật độ (kg/m³)
• Nhiệt độ dầu
• Lưu lượng thể tích (m³/h – tính toán từ khối lượng)

Ngoài ra, nó còn xuất tín hiệu qua 4–20mA, Modbus RTU, HART… và có thể hiển thị tại chỗ bằng màn hình LCD.

Vỏ bảo vệ (Housing)

Bao bọc toàn bộ phần ống và cảm biến bên trong, thường bằng inox hoặc hợp kim chống ăn mòn. Vỏ này cũng giúp cách ly với rung động bên ngoài, chống bụi, chống nước (IP65 trở lên) và có thể tích hợp chống cháy nổ (Ex) nếu dùng trong môi trường dầu khí.

Bộ cảm biến nhiệt độ và mật độ (tích hợp)

Trong đồng hồ Coriolis hiện đại, cảm biến nhiệt độ và mật độ thường được tích hợp trực tiếp trên ống đo để bù nhiệt và hiệu chuẩn lưu lượng một cách chính xác – rất quan trọng với dầu diesel vốn thay đổi tính chất theo nhiệt độ.

Nguyên lý hoạt động cơ bản của đồng hồ đo lưu lượng dầu diesel Coriolis

Đồng hồ đo lưu lượng dầu diesel Coriolis hoạt động dựa trên hiện tượng lực Coriolis tác động lên chất lỏng khi nó di chuyển qua một ống đang dao động. Khi dầu diesel chảy qua ống đo – vốn đang dao động ở tần số cộng hưởng nhờ bộ kích thích – dòng chất lỏng sẽ tạo ra một lực làm thay đổi đặc tính dao động của ống.

Cụ thể, hai đầu ống sẽ có sự lệch pha dao động, và độ lệch này tỷ lệ thuận với lưu lượng khối lượng của dầu diesel. Các cảm biến gắn trên ống sẽ đo độ lệch pha này, sau đó bộ xử lý tín hiệu (transmitter) sẽ tính toán chính xác lưu lượng khối lượng, và từ đó suy ra lưu lượng thể tích, mật độ, cũng như nhiệt độ của dầu đang chảy. Vì đo trực tiếp khối lượng nên đồng hồ Coriolis không bị ảnh hưởng bởi sự thay đổi nhiệt độ, áp suất hay độ nhớt của dầu diesel, giúp đảm bảo độ chính xác cực cao và ổn định trong mọi điều kiện vận hành.

Ưu điểm của đồng hồ đo lưu lượng dầu diesel Coriolis

Đo lưu lượng khối lượng trực tiếp, không cần hiệu chỉnh: Đồng hồ Coriolis đo trực tiếp lưu lượng khối lượng (kg/h, t/h), không bị ảnh hưởng bởi nhiệt độ, áp suất hoặc độ nhớt. Điều này giúp thiết bị luôn duy trì độ chính xác cao khi đo dầu diesel – loại nhiên liệu có đặc tính lý hóa thay đổi theo điều kiện môi trường.

Độ chính xác và độ lặp lại cao: Thiết bị có sai số thấp, dao động trong khoảng ±0.1% đến ±0.2%, độ lặp lại ±0.05%. Điều này rất quan trọng trong các ứng dụng như cân định lượng nhiên liệu, theo dõi tiêu hao hoặc giao nhận dầu diesel thương mại, nơi chỉ cần sai số nhỏ cũng gây tổn thất lớn.

Đo đồng thời nhiều thông số: Một thiết bị có thể đo đồng thời lưu lượng khối lượng, thể tích, mật độ và nhiệt độ. Nhờ đó, người dùng không cần lắp thêm đồng hồ phụ, giúp tiết kiệm chi phí đầu tư, không gian lắp đặt và thời gian bảo trì.

Không có bộ phận chuyển động: Coriolis không sử dụng bánh răng, trục quay hoặc các chi tiết cơ khí nên không phát sinh hao mòn. Điều này mang lại độ bền cao, giảm thiểu hỏng hóc, kéo dài tuổi thọ và giảm chi phí bảo trì.

Vận hành ổn định trong môi trường khắc nghiệt: Đồng hồ Coriolis không bị ảnh hưởng bởi dòng chảy không ổn định, khí lẫn trong dầu, dòng rối hoặc rung động từ môi trường. Với cấu tạo vỏ inox 316L hoặc hợp kim chống ăn mòn, thiết bị có thể vận hành ở nhiệt độ cao, áp suất lớn và môi trường chứa hóa chất.

Tích hợp tín hiệu đầu ra linh hoạt: Thiết bị hỗ trợ các dạng tín hiệu công nghiệp phổ biến như 4–20mA, xung, RS485 (Modbus RTU), HART, dễ dàng kết nối với hệ thống điều khiển trung tâm như PLC, DCS, SCADA hoặc bộ hiển thị từ xa.

Tùy biến đa dạng: Có nhiều kích cỡ đường kính từ DN3 đến DN250, dạng kết nối ren, bích hoặc clamp vệ sinh, phù hợp cho nhiều hệ thống: từ trạm tiếp nhận nhiên liệu, xe bồn đến nhà máy nhiệt điện, hóa dầu hoặc xưởng công nghiệp.

Ứng dụng rộng: Được sử dụng trong các hệ thống cấp phát nhiên liệu diesel, kiểm soát tiêu hao nhiên liệu của tổ máy phát điện, lò hơi, trạm bơm dầu, nhà máy nhiệt điện và cả trong các hệ thống đo lường thương mại có yêu cầu khắt khe về độ chính xác và độ ổn định.

Ứng dụng đồng hồ đo lưu lượng dầu diesel Coriolis vào đường ống

Đo lường tiêu thụ nhiên liệu trong nhà máy công nghiệp: Đồng hồ Coriolis được lắp trên đường ống dẫn dầu diesel đến các tổ hợp đốt như lò hơi, lò đốt rác, động cơ diesel, máy phát điện công suất lớn… để theo dõi liên tục lưu lượng nhiên liệu tiêu thụ. Thiết bị giúp doanh nghiệp tính toán chính xác chi phí vận hành, đánh giá hiệu suất tiêu hao nhiên liệu, từ đó tối ưu hóa công suất và giảm lãng phí năng lượng.

Quản lý cấp phát dầu diesel tại trạm nội bộ: Trong các nhà máy có hệ thống cấp phát dầu diesel nội bộ cho phương tiện, xe nâng hoặc tổ máy, đồng hồ Coriolis giúp đo chính xác lượng nhiên liệu cấp phát cho từng thiết bị hoặc đơn vị sử dụng. Nhờ đó, quản lý kho nhiên liệu minh bạch, giảm sai sót và gian lận.

Tích hợp vào hệ thống xe bồn, tàu dầu: Được lắp trực tiếp trên hệ thống nạp/xả dầu diesel của xe bồn, tàu chở dầu hoặc container ISO Tank, thiết bị giúp giám sát khối lượng nhiên liệu giao – nhận theo thời gian thực, hạn chế thất thoát và phục vụ đối chiếu dữ liệu giao hàng. Coriolis vẫn hoạt động ổn định trong điều kiện rung động cao và lưu lượng thay đổi đột ngột.

Ứng dụng trong hệ thống nạp liệu tự động: Trong các hệ thống phối trộn hoặc định lượng nhiên liệu cho quá trình sản xuất (ví dụ: ngành hóa chất, thực phẩm, nhựa…), đồng hồ Coriolis cung cấp tín hiệu đầu ra chuẩn xác để điều khiển van đóng/mở, giúp đảm bảo tỷ lệ pha trộn và thời gian chu kỳ chính xác.

Giám sát dầu diesel trong kho bồn và depot nhiên liệu: Đồng hồ được sử dụng để đo lượng dầu xuất – nhập kho, từ bồn chứa chính đến các điểm phân phối. Dữ liệu đo từ Coriolis có thể được tích hợp vào hệ thống SCADA hoặc phần mềm quản lý tồn kho, giúp lập báo cáo nhanh chóng và chính xác.

Ứng dụng thương mại trong đo giao nhận nhiên liệu: Đồng hồ Coriolis là lựa chọn lý tưởng cho các giao dịch thương mại cần độ chính xác cao (ví dụ: giao nhận dầu diesel tại trạm cấp phát, depot trung chuyển, cảng nhập khẩu…). Với sai số thấp và độ lặp lại cao, thiết bị đáp ứng được các yêu cầu khắt khe của đo lường thương mại có kiểm định.

Tích hợp vào hệ thống điều khiển tự động hóa: Với khả năng truyền tín hiệu dạng analog (4–20mA), xung, RS485 (Modbus RTU), HART…, đồng hồ dễ dàng kết nối với PLC, DCS, SCADA, phục vụ việc giám sát, điều khiển và thu thập dữ liệu lưu lượng trong hệ thống đường ống hiện đại.

Kiểm tra chất lượng nhiên liệu trong quá trình vận hành: Đồng hồ Coriolis có khả năng đo mật độ chất lỏng, từ đó hỗ trợ phát hiện các bất thường như dầu pha nước, dầu bị pha tạp hoặc thay đổi thành phần, đảm bảo chất lượng nhiên liệu được kiểm soát liên tục ngay trên đường ống.

Lắp đặt trong môi trường nguy hiểm hoặc ngoài trời: Với cấp bảo vệ chống cháy nổ (Ex d ib IIC T6 Gb) và vỏ bảo vệ đạt chuẩn IP65/IP67, đồng hồ Coriolis phù hợp để lắp đặt tại các khu vực có yêu cầu nghiêm ngặt về an toàn cháy nổ như trạm cấp dầu, bồn chứa ngoài trời, hoặc nhà máy lọc hóa dầu.

Địa chỉ cung cấp đồng hồ đo lưu lượng dầu diesel Coriolis uy tín, giá rẻ, chất lượng cao

Đồng Hồ Đo Lưu Lượng là địa chỉ uy tín chuyên cung cấp đồng hồ đo lưu lượng dầu diesel Coriolis chất lượng cao, chính hãng và giá cả hợp lý. Với hơn 10 năm kinh nghiệm trong ngành, chúng tôi cam kết mang đến những sản phẩm đáng tin cậy, đáp ứng đầy đủ các yêu cầu kỹ thuật và tiêu chuẩn an toàn cho các ứng dụng công nghiệp và thương mại. Các sản phẩm đồng hồ đo lưu lượng Coriolis tại đây đều là hàng chính hãng từ các thương hiệu uy tín với đầy đủ chứng chỉ kiểm định chất lượng.

Công ty cung cấp mức giá cạnh tranh và ưu đãi chiết khấu cho các đại lý hoặc khách hàng mua số lượng lớn. Ngoài ra, công ty còn hỗ trợ tư vấn kỹ thuật miễn phí, giúp khách hàng chọn lựa thiết bị phù hợp với nhu cầu và tối ưu hóa hiệu quả sử dụng. Các sản phẩm đều được bảo hành 12 tháng và có dịch vụ kiểm định định kỳ. Công ty cam kết giao hàng nhanh chóng trên toàn quốc và cung cấp dịch vụ hỗ trợ kỹ thuật cũng như bảo trì lâu dài.

Nếu quan tâm tới sản phẩm, quý khách hàng vui lòng liên hệ tới các đường dây sau để biết thêm chi tiết!
