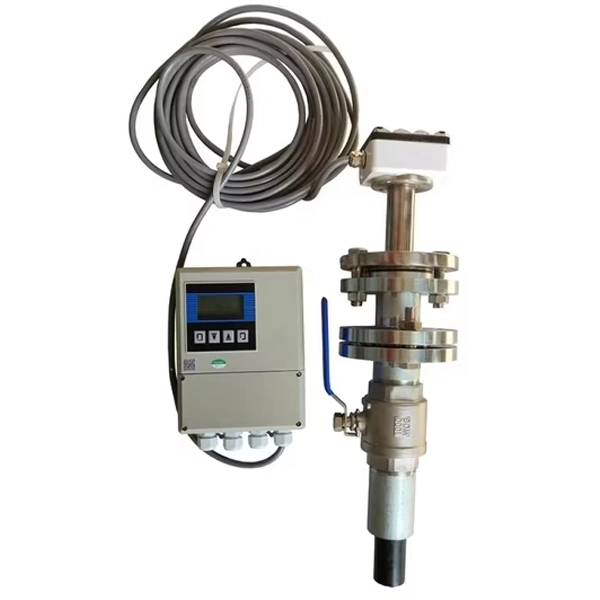

Đồng hồ đo lưu lượng điện từ dạng chèn thân rời

Đôi nét về đồng hồ đo lưu lượng điện từ dạng chèn thân rời

Đồng hồ đo lưu lượng điện từ dạng chèn thân rời là thiết bị đo lưu lượng sử dụng nguyên lý cảm ứng điện từ Faraday để xác định tốc độ dòng chảy của chất lỏng dẫn điện trong đường ống. Điểm khác biệt của loại đồng hồ này so với dạng thân liền là thiết kế cảm biến đo lường tách rời khỏi bộ chuyển đổi tín hiệu, giúp linh hoạt trong việc lắp đặt và vận hành, đặc biệt với hệ thống đường ống lớn hoặc môi trường có điều kiện khắc nghiệt.

Với thiết kế dạng chèn, thiết bị này giúp tiết kiệm chi phí hơn so với đồng hồ điện từ toàn thân, đặc biệt khi sử dụng cho đường ống có kích thước từ DN100 trở lên. Đồng hồ không bị ảnh hưởng bởi nhiệt độ, áp suất hay độ nhớt của chất lỏng, miễn là chất lỏng có tính dẫn điện. Ngoài ra, sản phẩm còn có khả năng kết nối linh hoạt với các hệ thống giám sát thông qua các giao thức như 4-20mA, Modbus RTU, HART, Pulse,… giúp theo dõi và kiểm soát lưu lượng từ xa.

Việc bảo trì cũng trở nên dễ dàng hơn do có thể tháo cảm biến mà không cần dừng hệ thống hoàn toàn, phù hợp với các ngành cấp thoát nước, xử lý nước thải, công nghiệp hóa chất, thực phẩm và đồ uống. Với những ưu điểm trên, đồng hồ đo lưu lượng điện từ dạng chèn thân rời là giải pháp tối ưu cho các hệ thống đo lường lưu lượng quy mô lớn, đảm bảo hiệu quả vận hành và tiết kiệm chi phí.

Thông số kỹ thuật của đồng hồ đo lưu lượng điện từ dạng chèn thân rời

• Đường kính ống: 300-3000mm
• Phạm vi lưu lượng: 0,1～10m/giây
• Sự chính xác: 0,5～10m/giây:±1,5%FS; 0,1～0,5m/giây:±2,0%FS; 0,1～10m/s:±2,5%FS (FS đề cập đến lưu lượng toàn thang đo 40%～－100%)
• Độ dẫn điện: > 5µs/cm
• Đoạn ống thẳng: Phía trước 5DN, phía sau 3DN
• Nhiệt độ trung bình: -20℃～/+130℃
• Nhiệt độ môi trường: -20℃～/+60℃
• Sức chịu áp suất: 1,6MPa
• Mức độ bảo vệ:IP65 (tích hợp) IP68 (tách)
• Vật liệu điện cực: Thép không gỉ 316L
• Tín hiệu đầu ra: 4-20mA; RS485; Giao thức HART; Giao thức MODBUS
• Vật liệu cảm biến: Thép không gỉ
• Nguồn điện làm việc: 220VAC, dung sai 15% hoặc 24VDC, độ gợn sóng ≤ 5%
• Quyền lực: 6,5w
• Mức điện áp chịu được: ≤1,6MPa

Đặc điểm của đồng hồ đo lưu lượng điện từ dạng chèn thân rời

Không bị ảnh hưởng bởi các yếu tố môi trường
Đồng hồ đo lưu lượng điện từ dạng chèn hoạt động ổn định và không bị ảnh hưởng bởi sự thay đổi của mật độ, độ nhớt, nhiệt độ, áp suất và độ dẫn điện của chất lỏng.

Thiết kế tối ưu, không gây tổn thất áp suất
Bên trong ống đo không có bộ phận cản trở dòng chảy, giúp giảm thiểu tổn thất áp suất, đồng thời không yêu cầu đường ống có đoạn thẳng dài, giúp linh hoạt hơn trong việc lắp đặt.

Dải kích thước rộng, vật liệu đa dạng
Dòng sản phẩm có kích thước danh định từ DN15 đến DN3000, phù hợp cho nhiều hệ thống đường ống. Ngoài ra, lớp lót và vật liệu điện cực có nhiều tùy chọn để đáp ứng các điều kiện môi trường khác nhau.

Công nghệ kích từ tiên tiến, độ chính xác cao
Đồng hồ đo lưu lượng điện từ dạng chèn sử dụng phương pháp kích từ mới, giúp tiêu thụ năng lượng thấp, đảm bảo độ ổn định của điểm 0, tăng độ chính xác và mở rộng phạm vi đo lên tới 1500:1.

Thiết kế linh hoạt: dạng thân liền hoặc thân rời
Thiết bị có thể được thiết kế theo dạng thân liền hoặc thân rời, giúp linh hoạt trong việc lựa chọn giải pháp lắp đặt phù hợp với từng hệ thống.

Bộ xử lý thông minh, giao diện thân thiện
Bộ chuyển đổi tín hiệu sử dụng vi xử lý 16-bit hiệu suất cao, màn hình LCD 2×16 dễ đọc, cài đặt thông số đơn giản, đảm bảo độ chính xác và đáng tin cậy.

Đo lường hai chiều, đa dạng đầu ra tín hiệu
Đồng hồ hỗ trợ đo lưu lượng hai chiều, tích hợp ba bộ tích lũy dữ liệu (tổng lượng dòng chảy thuận, tổng lượng dòng chảy nghịch và tổng lượng chênh lệch). Thiết bị có thể hiển thị dòng chảy thuận/nghịch và hỗ trợ nhiều dạng tín hiệu đầu ra như dòng điện, xung, truyền thông số hóa.

Công nghệ SMT hiện đại, tích hợp chức năng tự kiểm tra
Bộ chuyển đổi sử dụng công nghệ lắp ráp bề mặt (SMT), giúp tối ưu hóa hiệu suất và tích hợp các chức năng tự kiểm tra, tự chẩn đoán, đảm bảo hệ thống hoạt động ổn định.

Ưu điểm nổi bật của đồng hồ đo lưu lượng điện từ dạng chèn thân rời

• Vật liệu bền bỉ, chống ăn mòn: Cảm biến làm bằng thép không gỉ và đầu dò sản xuất từ nhựa ABS theo công nghệ ép khuôn nguyên khối, giúp gia tăng độ bền và chống ăn mòn.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt và bảo trì: Kích thước nhỏ, trọng lượng nhẹ, cấu tạo đơn giản, không có bộ phận chuyển động, giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.
• Phạm vi đo rộng, không bị ảnh hưởng bởi môi trường: Thiết bị có dải đo rộng, không bị ảnh hưởng bởi nhiệt độ, mật độ, áp suất, độ nhớt và độ dẫn điện của chất lỏng.
• Tổn thất áp suất bằng 0: Không gây cản trở dòng chảy nên không làm giảm áp suất trong hệ thống.
• Lắp đặt và bảo trì thuận tiện mà không cần dừng dòng chảy: Có thể lắp đặt và tháo dỡ mà không cần ngắt dòng chảy, giúp tối ưu hóa thời gian vận hành và bảo dưỡng.
• Chi phí sản xuất và lắp đặt thấp hơn so với đồng hồ đo lưu lượng điện từ thông thường, đặc biệt thích hợp cho các hệ thống đường ống có đường kính trung bình và lớn.

Với những ưu điểm trên, đồng hồ đo lưu lượng điện từ dạng chèn là lựa chọn lý tưởng cho nhiều ngành công nghiệp như cấp nước, xử lý nước thải, hóa chất, thực phẩm, sản xuất bia, điện lực và dầu khí, giúp nâng cao hiệu quả giám sát và tối ưu hóa chi phí vận hành.

Phương pháp lắp đặt đồng hồ đo lưu lượng điện từ dạng chèn thân rời

Phương pháp lắp đặt cảm biến

Đồng hồ đo lưu lượng điện từ dạng chèn thân rời có thể được lắp đặt theo hai cách, tùy thuộc vào điều kiện đường ống và môi trường đo:

• Lắp đặt theo phương thẳng đứng: Cảm biến được chèn vào đường ống theo phương gần như vuông góc, với góc lệch không quá 5° so với đường kính thẳng đứng của ống. Phương pháp này phù hợp với môi trường có dòng chảy ổn định, ít rung động và chất lỏng sạch.
• Lắp đặt theo phương nghiêng: Cảm biến được lắp với góc 45° so với trục đường ống. Phương pháp này thích hợp cho đường ống có kích thước lớn hoặc chất lỏng chứa tạp chất. Cách lắp này giúp giảm sức cản của nước, tránh tình trạng tắc nghẽn hoặc bám cặn trên cảm biến.

Ngoài ra, có hai vị trí chèn cảm biến phổ biến:

• Chèn vào trục trung tâm của đường ống để đo lưu lượng trung bình chính xác hơn.
• Chèn vào vị trí 0.25D (1/4 đường kính ống) tính từ thành ống, giúp đảm bảo cảm biến hoạt động ổn định, tránh ảnh hưởng của dòng chảy rối.

Các bước lắp đặt cảm biến

Chuẩn bị bề mặt lắp đặt: Vệ sinh khu vực lắp đặt, loại bỏ xỉ hàn và bavia để đảm bảo bề mặt sạch sẽ, không có vật cản.

Tắt dòng chảy và kiểm soát áp suất: Đóng van điều khiển lưu lượng ở phía thượng lưu hoặc chuyển sang chế độ cung cấp nước áp suất thấp để giảm áp suất đường ống khi lắp đặt.

Lắp đặt van bi DN50

• Gắn van bi DN50 vào đế lắp đặt, lưu ý hướng khoang rỗng dài của van bi hướng lên trên.
• Kiểm tra hoạt động của van bi, đảm bảo van có thể đóng/mở hoàn toàn mà không bị kẹt.

Lắp đặt cảm biến vào đường ống

• Lắp đặt đế nén ren, đai ốc siết và vòng đệm cao su vào van bi để tạo độ kín.
• Nới lỏng đai ốc định vị, sau đó chèn cảm biến đo lưu lượng qua van bi vào trong đường ống.
• Hướng thanh chỉ thị của cảm biến phải song song với hướng dòng chảy để đảm bảo phép đo chính xác.
