Đồng hồ đo lưu lượng điện từ đóng vai trò quan trọng trong việc giám sát và kiểm soát dòng chảy của chất lỏng dẫn điện trong hệ thống đường ống. Thiết bị này giúp đo lường chính xác lưu lượng, hỗ trợ quản lý và phân bổ tài nguyên nước một cách minh bạch, đồng thời phát hiện sớm các sự cố như rò rỉ, tắc nghẽn hay thất thoát lưu lượng. Vậy đồng hồ đo lưu lượng điện từ là gì? cấu tạo ra sao và hoạt động như thế nào, hãy cùng ĐHĐLL tìm hiểu trong bài viết dưới đây nhé!

Giới thiệu chung về đồng hồ đo lưu lượng điện từ

Trong bất kỳ hệ thống cấp nước, thoát nước hay dây chuyền sản xuất công nghiệp nào, việc đo lường và kiểm soát lưu lượng chất lỏng luôn đóng vai trò vô cùng quan trọng. Đây là cơ sở để doanh nghiệp quản lý chi phí, tối ưu vận hành và đảm bảo quá trình sản xuất diễn ra ổn định, an toàn.

Trong số các loại thiết bị đo hiện nay, đồng hồ đo lưu lượng điện từ (Electromagnetic Flow Meter) được xem là giải pháp hiện đại, có độ chính xác cao và tuổi thọ lâu dài. Nhờ ứng dụng nguyên lý cảm ứng điện từ, loại đồng hồ này có thể đo được nhiều loại chất lỏng dẫn điện khác nhau, từ nước sạch, nước thải sinh hoạt, hóa chất, dung dịch ăn mòn cho đến các loại bùn loãng trong xử lý môi trường.

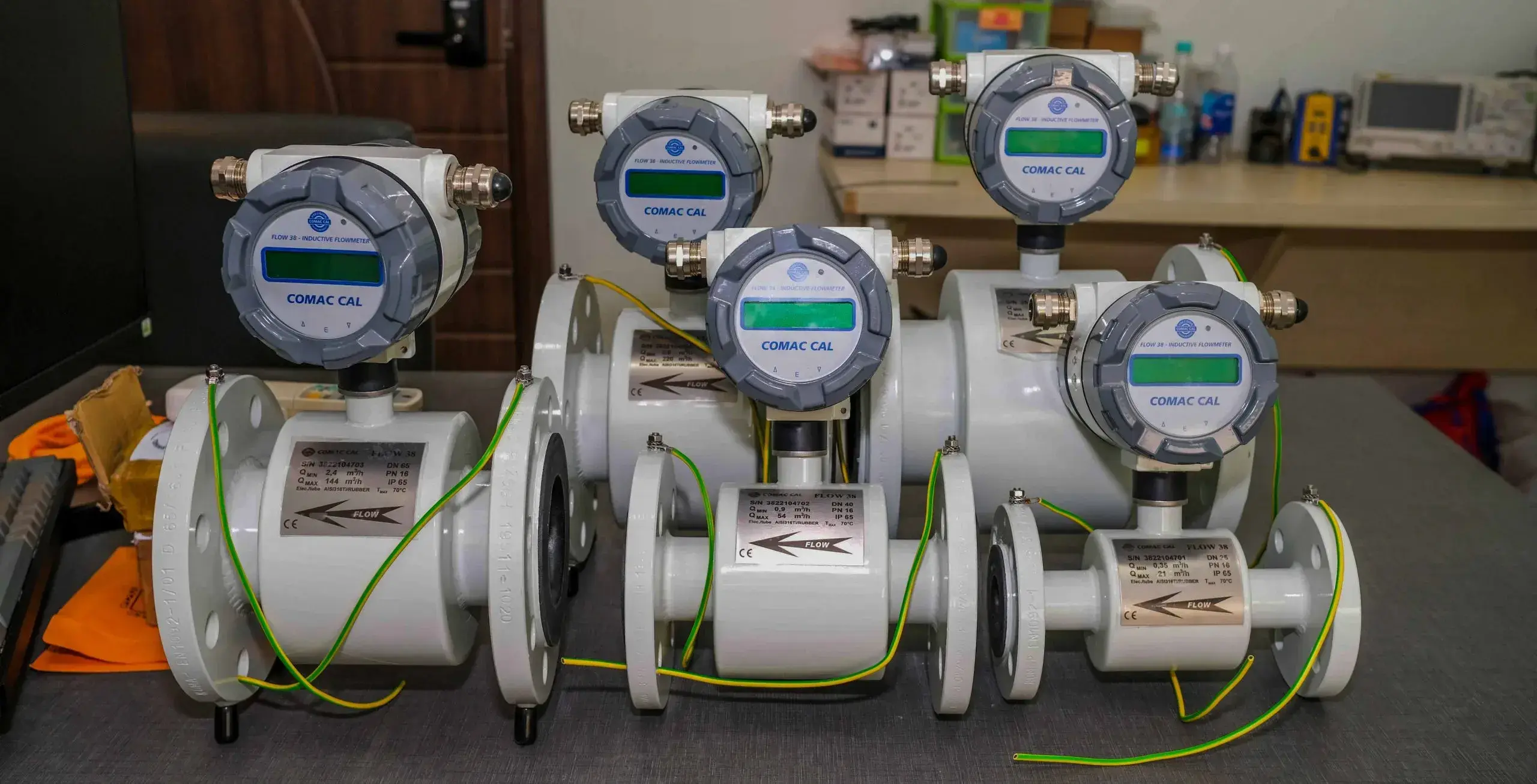

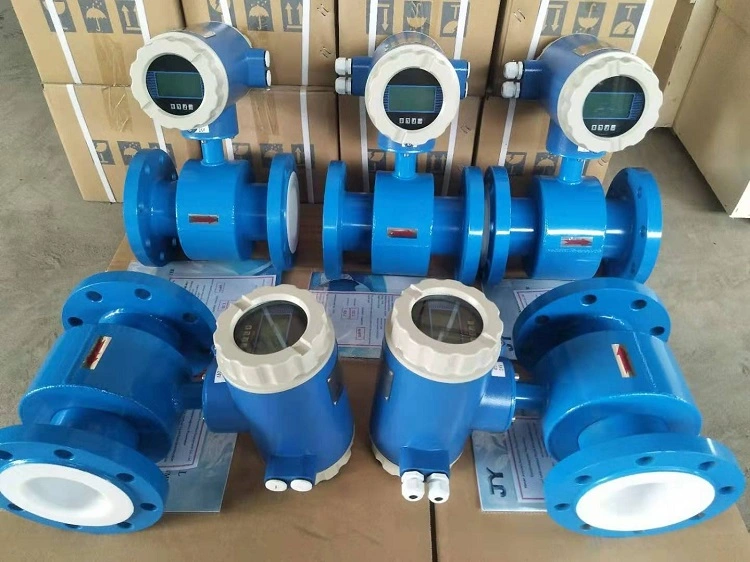

Giới thiệu chung về đồng hồ đo lưu lượng điện từ

So với đồng hồ cơ học truyền thống, đồng hồ điện từ có nhiều ưu điểm vượt trội: không bị ảnh hưởng bởi độ nhớt hay áp suất, không có bộ phận chuyển động dễ hư hỏng, đặc biệt cho sai số rất thấp. Chính vì vậy, nó ngày càng được tin dùng trong các ngành: cấp thoát nước đô thị, công nghiệp chế biến thực phẩm, hóa chất, năng lượng và nông nghiệp công nghệ cao.

Đồng hồ đo lưu lượng điện từ là gì?

Đồng hồ đo lưu lượng điện từ (Electromagnetic Flow Meter) là thiết bị dùng để đo tốc độ và lưu lượng chất lỏng dẫn điện chảy qua đường ống, dựa trên nguyên lý cảm ứng điện từ Faraday.

Điểm khác biệt của đồng hồ này là khả năng đo nhiều loại chất lỏng, bao gồm: nước sạch, nước thải, dung dịch axit, kiềm, bùn loãng, chất lỏng ăn mòn… mà các loại đồng hồ cơ học khó đáp ứng được.

Cấu tạo của đồng hồ đo lưu lượng điện từ

Một chiếc đồng hồ đo lưu lượng điện từ tiêu chuẩn thường được cấu tạo từ hai phần chính: cảm biến (sensor) và bộ chuyển đổi tín hiệu (converter/transmitter). Cụ thể gồm các bộ phận sau:

Thân ống đo (Sensor)

Là phần tiếp xúc trực tiếp với chất lỏng.
Thường được chế tạo bằng thép carbon, inox hoặc hợp kim chống ăn mòn.
Bên trong thân ống được phủ lớp lót cách điện (lining) bằng vật liệu PTFE, cao su cứng, hoặc nhựa chịu hóa chất để ngăn chất lỏng ăn mòn thành ống.

Cuộn dây điện từ

Được bố trí hai bên thân ống để tạo ra từ trường vuông góc với dòng chảy.
Khi chất lỏng dẫn điện đi qua từ trường này, sẽ phát sinh điện áp cảm ứng theo nguyên lý Faraday.

Điện cực cảm biến

Là hai điện cực gắn bên trong thành ống, tiếp xúc trực tiếp với chất lỏng.
Nhiệm vụ: thu nhận điện áp cảm ứng sinh ra khi dòng chảy cắt qua từ trường.
Điện cực thường làm bằng inox 316L, Hastelloy hoặc Titanium để chống ăn mòn.

Lớp lót cách điện (Lining)

Giúp cách ly chất lỏng với thân ống và cuộn dây.
Đồng thời đảm bảo độ bền trong môi trường hóa chất, nước thải, bùn, axit/kiềm.
Vật liệu phổ biến: PTFE (teflon), PFA, cao su EPDM, Neoprene.

Bộ chuyển đổi tín hiệu (Converter/Transmitter)

Xử lý tín hiệu điện áp cực nhỏ từ điện cực, sau đó chuyển đổi thành:

Giá trị lưu lượng tức thời (m³/h, L/s,…)
Giá trị lưu lượng tích lũy (m³)

Ngoài màn hình hiển thị, bộ converter còn có cổng kết nối để truyền dữ liệu ra hệ thống SCADA/PLC thông qua tín hiệu Analog (4–20mA), Digital (RS485/Modbus, HART, Profibus, Pulse output, v.v.)

Màn hình hiển thị & bộ điều khiển

Hiển thị thông số lưu lượng, cảnh báo lỗi, cấu hình cài đặt.
Một số model có màn hình LCD cảm ứng, hỗ trợ ngôn ngữ tiếng Việt, lưu trữ dữ liệu và chẩn đoán sự cố.

Phụ kiện kèm theo

Mặt bích kết nối: giúp lắp đặt vào đường ống (theo tiêu chuẩn JIS, DIN, ANSI).
Dây tiếp địa: bắt buộc phải có để chống nhiễu và đảm bảo đo chính xác.
Van khóa, mặt bích đệm: hỗ trợ khi lắp đặt và bảo trì.

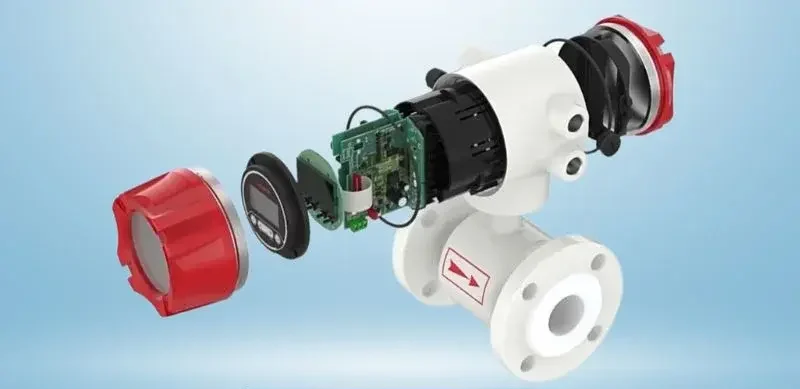

Cấu tạo của đồng hồ đo lưu lượng điện từ

Nguyên lý hoạt động của đồng hồ đo lưu lượng điện từ

Đồng hồ đo lưu lượng điện từ hoạt động dựa trên định luật cảm ứng điện từ Faraday. Nguyên lý cơ bản có thể tóm tắt như sau:

Khi một chất lỏng có tính dẫn điện chảy qua đoạn ống đo được đặt trong từ trường, các hạt ion trong chất lỏng sẽ chuyển động và cắt ngang đường sức từ. Quá trình này tạo ra một điện áp cảm ứng (E) tỷ lệ thuận với tốc độ dòng chảy của chất lỏng.

Điện áp này được cặp điện cực cảm biến thu nhận, sau đó truyền đến bộ chuyển đổi tín hiệu (converter) để xử lý và hiển thị kết quả dưới dạng lưu lượng.

Công thức định luật Faraday áp dụng cho đồng hồ điện từ:

E = B x V x D x K

Trong đó:

E: Điện áp cảm ứng (V)
B: Mật độ từ trường (Tesla)
V: Vận tốc dòng chảy của chất lỏng (m/s)
D: Khoảng cách giữa hai điện cực (tương ứng với đường kính ống)
K: Hệ số hiệu chỉnh phụ thuộc vào cấu tạo thiết bị

Từ công thức trên, có thể thấy rằng: điện áp cảm ứng tỷ lệ thuận với tốc độ dòng chảy. Nhờ vậy, khi biết được điện áp, bộ chuyển đổi sẽ tính toán ra lưu lượng tức thời (Q) và lưu lượng tích lũy.

Ưu điểm nổi bật của đồng hồ đo lưu lượng điện từ

So với đồng hồ cơ học hay các loại đồng hồ đo lưu lượng khác, đồng hồ điện từ được đánh giá vượt trội nhờ nhiều ưu điểm:

Độ chính xác cao

Sai số thường chỉ từ ±0,2% đến ±0,5%.
Giữ độ ổn định trong thời gian dài, ít bị ảnh hưởng bởi điều kiện vận hành.

Không bị ảnh hưởng bởi độ nhớt và áp suất

Dù chất lỏng đặc hay loãng, tốc độ cao hay thấp, đồng hồ vẫn đo chính xác.
Không bị tác động bởi áp suất đường ống như các loại cơ học.

Không có bộ phận chuyển động cơ khí

Không xảy ra hao mòn cơ học.
Tuổi thọ cao, ít hỏng hóc, giảm chi phí bảo trì.

Đo được nhiều loại chất lỏng dẫn điện

Từ nước sạch, nước thải, hóa chất, dung dịch axit – kiềm đến bùn loãng, dung dịch muối, dung dịch ăn mòn.
Đặc biệt phù hợp cho các ngành công nghiệp hóa chất, xử lý môi trường.

Tổn thất áp suất cực thấp

Đường ống đo được thiết kế trơn, không vật cản.
Giúp tiết kiệm năng lượng, duy trì lưu lượng ổn định.

Hỗ trợ nhiều chuẩn tín hiệu và giao thức

Có thể truyền dữ liệu về hệ thống điều khiển qua tín hiệu Analog (4–20mA), Digital (RS485, Modbus, HART, Profibus, Pulse output).
Dễ dàng tích hợp vào PLC, SCADA, IoT để quản lý từ xa.

Độ bền và khả năng thích ứng môi trường

Thân vỏ làm bằng inox, thép sơn tĩnh điện, hoặc hợp kim chống ăn mòn.
Lớp lót và điện cực được lựa chọn tùy môi trường (PTFE, PFA, cao su, Titanium, Hastelloy).
Hoạt động tốt trong cả môi trường ẩm ướt, hóa chất, ngoài trời.

Bảo trì đơn giản

Do không có bộ phận quay, chỉ cần kiểm tra định kỳ điện cực và lớp lót.
Ít khi phải thay thế linh kiện.

Những hạn chế của đồng hồ đo lưu lượng điện từ

Mặc dù sở hữu nhiều ưu điểm nổi bật, đồng hồ đo lưu lượng điện từ vẫn tồn tại một số hạn chế nhất định:

Yêu cầu chất lỏng phải có tính dẫn điện

Đồng hồ chỉ đo được chất lỏng có độ dẫn điện tối thiểu (≥ 5 μS/cm).
Không phù hợp với các môi chất không dẫn điện như: dầu, xăng, dung môi hữu cơ, khí, hơi nước.

Chi phí đầu tư ban đầu cao

Giá thành của đồng hồ điện từ thường cao hơn đồng hồ cơ truyền thống.
Chi phí đầu tư lớn, đặc biệt với đường kính ống lớn (DN300 trở lên).

Lắp đặt đòi hỏi đúng kỹ thuật

Cần đường ống đầy chất lỏng trong suốt quá trình đo.
Phải tuân thủ chiều dòng chảy, vị trí lắp (thường ở đoạn ống thẳng), tránh bọt khí.
Nếu lắp sai kỹ thuật dễ gây sai số hoặc đồng hồ không hoạt động.

Dễ bị ảnh hưởng bởi nhiễu điện từ

Môi trường có nhiều thiết bị điện công suất lớn hoặc hệ thống tiếp địa kém có thể gây sai số.
Bắt buộc phải nối đất chuẩn, có dây chống nhiễu.

Yêu cầu bảo trì điện cực định kỳ

Điện cực tiếp xúc trực tiếp với chất lỏng, có thể bị bám cặn hoặc ăn mòn theo thời gian.
Cần vệ sinh, kiểm tra định kỳ để đảm bảo độ chính xác.

Ứng dụng thực tế của đồng hồ đo lưu lượng điện từ

Nhờ ưu điểm vượt trội về độ chính xác, độ bền và khả năng đo đa dạng chất lỏng dẫn điện, đồng hồ đo lưu lượng điện từ được ứng dụng rộng rãi trong nhiều lĩnh vực:

Ngành cấp thoát nước

Đo lưu lượng nước sạch trong hệ thống cấp nước sinh hoạt.
Theo dõi và kiểm soát nước thải đầu ra tại các trạm xử lý.
Giúp doanh nghiệp quản lý hiệu quả lượng nước sử dụng, tránh thất thoát.

Ngành công nghiệp hóa chất – thực phẩm

Đo các loại dung dịch axit, kiềm, muối, hóa chất ăn mòn.
Ứng dụng trong nhà máy sản xuất bia, nước giải khát, sữa, dầu thực vật để kiểm soát chính xác tỷ lệ nguyên liệu.
Lớp lót và điện cực được chọn theo từng loại chất lỏng, đảm bảo an toàn và tuổi thọ.

Ngành dược phẩm và mỹ phẩm

Quản lý chặt chẽ lưu lượng dung dịch, hóa chất pha chế, dung môi dẫn điện.
Đảm bảo độ chính xác cao phục vụ tiêu chuẩn GMP, HACCP.

Ngành năng lượng và nhiệt điện

Đo lưu lượng nước tuần hoàn làm mát trong hệ thống nhà máy điện.
Kiểm soát dòng nước ngưng, dung dịch xử lý trong lò hơi.

Ngành khai khoáng và luyện kim

Đo lưu lượng bùn loãng, dung dịch khoáng sản, dung dịch chứa hạt rắn.
Ứng dụng trong vận chuyển quặng ướt, bùn thải.

Nông nghiệp và thủy lợi

Kiểm soát lưu lượng nước tưới tiêu trong hệ thống nông nghiệp công nghệ cao.
Ứng dụng trong trạm bơm, kênh mương dẫn nước để tối ưu hiệu quả phân bổ.

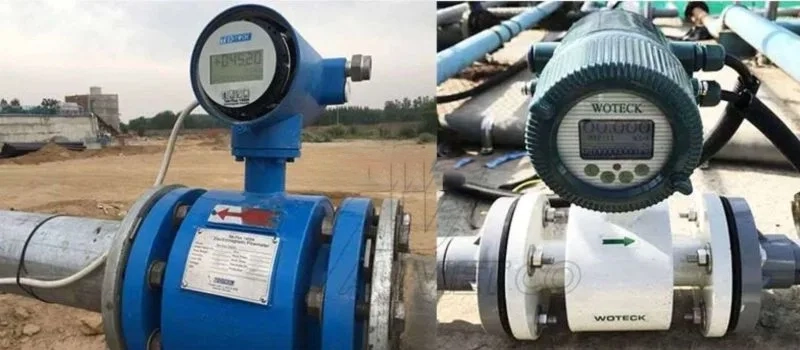

Ứng dụng thực tế của đồng hồ đo lưu lượng điện từ

Lưu ý khi lắp đặt và sử dụng đồng hồ đo lưu lượng điện từ

Để đồng hồ điện từ hoạt động ổn định, chính xác và bền lâu, trong quá trình lắp đặt và sử dụng cần chú ý những điểm sau:

Vị trí lắp đặt

Đồng hồ cần được lắp ở đoạn ống đầy chất lỏng, tránh vị trí có không khí hoặc đường ống chưa đầy.
Nên đặt tại đoạn ống thẳng: tối thiểu 5D trước và 3D sau đồng hồ (D là đường kính ống), để đảm bảo dòng chảy ổn định.
Hạn chế lắp đặt gần máy bơm, van, co cút, khớp nối – những vị trí dễ gây xoáy dòng và bọt khí.

Hướng dòng chảy

Tuân thủ mũi tên chỉ hướng trên thân đồng hồ.
Nếu lắp sai chiều, đồng hồ có thể đo ngược hoặc không hoạt động.

Tiếp địa và chống nhiễu

Đồng hồ phải được nối đất chuẩn để tránh nhiễu điện từ, đặc biệt khi lắp đặt trong môi trường công nghiệp nhiều thiết bị điện.
Đường tín hiệu nên đi riêng, tránh song song với dây điện công suất lớn.
Có thể trang bị bộ chống sét lan truyền cho dây tín hiệu để bảo vệ khi có sấm sét, dòng điện tăng áp.

Yêu cầu về chất lỏng đo

Chỉ đo chất lỏng có tính dẫn điện ≥ 5 μS/cm.
Tránh đo chất lỏng không dẫn điện (dầu, xăng, khí, hơi nước).
Hạn chế bọt khí và cặn rắn lớn vì có thể gây sai số.

Bảo trì và kiểm tra định kỳ

Vệ sinh điện cực để loại bỏ cặn bám, đặc biệt khi đo nước thải, bùn, dung dịch đặc.
Kiểm tra gioăng, mặt bích, khớp nối tránh rò rỉ.
Định kỳ kiểm định, hiệu chuẩn theo quy định để đảm bảo độ chính xác.

Điều kiện môi trường

Bảo vệ đồng hồ tránh ẩm ướt, ngập nước hoặc ánh nắng trực tiếp quá lâu.
Nếu lắp đặt ngoài trời, nên sử dụng hộp che, mái che để tăng tuổi thọ thiết bị.

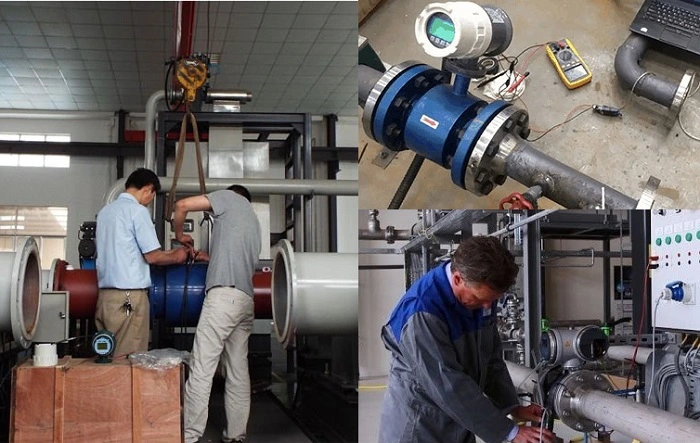

Lưu ý khi lắp đặt và sử dụng đồng hồ đo lưu lượng điện từ

Đồng hồ đo lưu lượng điện từ là thiết bị đo hiện đại, chính xác và bền bỉ, phù hợp cho nhiều ngành nghề và hệ thống từ dân dụng đến công nghiệp nặng. Với ưu điểm vượt trội và khả năng ứng dụng linh hoạt, đây chắc chắn là lựa chọn tối ưu cho những đơn vị cần quản lý và giám sát lưu lượng chất lỏng hiệu quả.

Nếu bạn đang tìm kiếm đồng hồ đo lưu lượng điện từ chính hãng, kiểm định chuẩn và giá tốt, hãy liên hệ ĐHĐLL để được tư vấn và hỗ trợ tận tình.
