Đồng hồ đo lưu lượng điền từ màn hình rời

Hiện nay, đồng hồ nước được sử dụng rộng rãi nhờ khả năng đo lường lưu lượng chính xác, giúp người dùng kiểm soát tổng lượng nước tiêu thụ. Trong số các thiết bị đo tiên tiến, đồng hồ đo lưu lượng điện từ màn hình rời nổi bật với độ chính xác cao và tính linh hoạt.

ĐHĐLL tự hào là đơn vị hàng đầu tại Việt Nam trong lĩnh vực cung cấp thiết bị đo lường và van công nghiệp, cam kết mang đến sản phẩm chất lượng và dịch vụ chuyên nghiệp.

Tìm hiểu về đồng hồ đo lưu lượng điền từ màn hình rời

Đồng hồ đo lưu lượng điện từ là thiết bị đo lường tiên tiến, hoạt động hoàn toàn bằng điện năng và cảm biến dòng chảy, giúp đo lường chính xác trong các hệ thống tự động. Hiện nay, thiết bị này được ứng dụng rộng rãi trong xăng dầu, hóa chất, hơi, bùn, nước thải và nhiều ngành công nghiệp khác.

Đặc biệt, đồng hồ đo lưu lượng điện từ màn hình rời mang lại sự linh hoạt, phù hợp với các vị trí làm việc xa. Với 3 mắt tiếp điểm, thiết bị có thể cảm ứng điện tích âm và dương, giúp người dùng dễ dàng theo dõi và kiểm soát lưu lượng đã đi qua trong hệ thống một cách chính xác và hiệu quả.

Thông số kỹ thuật của đồng hồ đo lưu lượng điện từ màn hình rời

• Dạng đồng hồ: màn hình rời
• Kích thước: DN15 – DN1200
• Chất liệu: Thân thép, Đầu hợp kinh nhôm, lớp lót Teflon
• Màn hình hiển thị: LCD
• Tiếp điểm: 316L
• Tiêu chuẩn: IP65, IP67, IP68
• Điện áp sử dụng : 220V AC, 24V DC
• Tín hiệu xung: Input = Output : 4 – 20 mhA, Analog 0 – 10 mA
• Độ sai số: ± 0.3%
• Nhiệt độ max = 200C
• Đơn vị đo lường: m³/h, Lit/h
• Áp lực làm việc: 16kg/cm3
• Giao thức giao tiếp: Modbus RS485
• Xuất xứ: Đài Loan, Pháp
• Hãng sản xuất: Siemens, Em-Flow

Nguyên lý hoạt động và cấu tạo của đồng hồ đo lưu lượng điện từ màn hình rời

Cấu tạo của đồng hồ đo lưu lượng điện từ màn hình rời

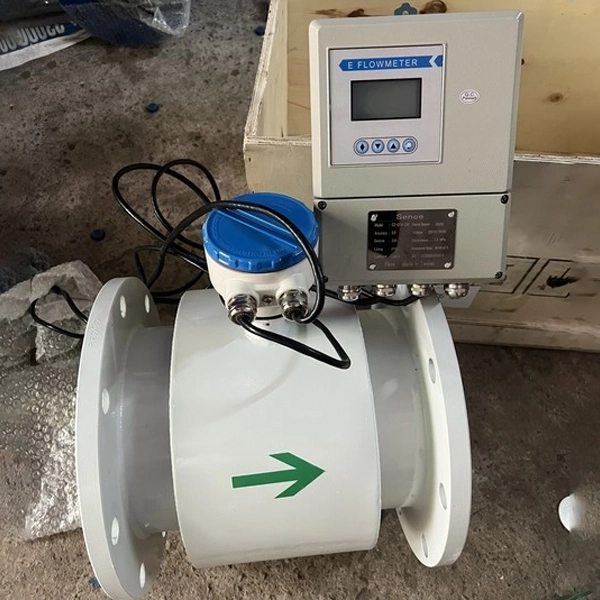

Cấu tạo hai phần tách biệt
Đồng hồ đo lưu lượng điện từ màn hình rời được thiết kế gồm hai phần chính:

• Thân đồng hồ: Chứa 3 mắt tiếp điểm và được bọc lót Teflon, giúp chống ăn mòn khi tiếp xúc với hóa chất. Đường dẫn bên trong có thiết kế xuyên thẳng, đảm bảo dòng chảy không bị cản trở.
• Màn hình hiển thị rời: Kết nối với thân đồng hồ qua dây truyền tín hiệu, giúp đặt màn hình ở vị trí thuận tiện cho người dùng.

Ứng dụng linh hoạt
Thiết bị phù hợp cho hệ thống nước thải, bùn, hóa chất, đảm bảo đo lường chính xác trong các môi trường khắc nghiệt.

Chức năng hiển thị và điều khiển

• Màn hình LCD bọc kính giúp bảo vệ khỏi tác động bên ngoài.
• Nút điều khiển giao thức trên mặt đồng hồ giúp cài đặt và điều chỉnh dễ dàng.
• Khi cấp nguồn, màn hình hiển thị hai thông số quan trọng: Lưu lượng tức thời (flow rate) và Lưu lượng tổng (total flow)

Nguyên lý hoạt động của đồng hồ lưu lượng điện từ màn hình rời

Thiết bị hoạt động dựa trên cảm biến từ trường với hai đầu nam châm và hai điện cực đối xứng. Khi bộ hiển thị được cấp điện, nguồn điện sẽ kích hoạt cảm biến và tạo ra từ trường trong thân đồng hồ.

Cơ chế đo lường

• Khi dòng chất lỏng chứa các hạt điện tích âm và dương chảy qua cảm biến, từ trường sẽ hút các hạt này về hai đầu điện cực.
• Sự di chuyển của các hạt điện tích giữa hai điện cực sẽ tạo ra một hiệu điện thế (E), giá trị này được sử dụng để tính toán tốc độ dòng chảy.

Công thức tính lưu lượng theo định luật Faraday
E=k⋅B⋅D⋅VE
Trong đó:

• E: Điện áp sinh ra bởi các hạt tích điện.
• V: Tốc độ dòng chảy của lưu chất.
• B: Cường độ từ trường.
• D: Khoảng cách giữa hai điện cực (đường kính trong của đồng hồ).
• k: Hằng số cố định.

Ứng dụng thực tế
Dựa vào công thức trên, đồng hồ đo lưu lượng điện từ có thể đo chính xác lưu lượng của các chất lỏng có độ dẫn điện, như nước thải, hóa chất, bùn lỏng, giúp kiểm soát và giám sát dòng chảy một cách hiệu quả trong công nghiệp và xử lý môi trường.

Làm thế nào để đồng hồ điện từ màn hình rời làm việc?

Để đảm bảo đồng hồ hoạt động ổn định và chính xác, người dùng cần chú ý đến một số yếu tố quan trọng:

• Thông số làm việc phù hợp: Lựa chọn đúng kích thước (size) đồng hồ theo lưu lượng dòng chảy thực tế, đảm bảo thiết bị hoạt động hiệu quả và bền bỉ.
• Nguồn điện ổn định: Cung cấp điện áp ổn định là yếu tố quan trọng giúp các mắt cảm biến nhiệt độ hoạt động chính xác, tránh sai số trong quá trình đo lường.
• Nguyên lý đo theo định luật Faraday: Khi dòng chảy đi qua các mắt cảm biến, tín hiệu được truyền về màn hình LCD, từ đó đo lường các hạt điện tích âm và dương trong dòng chảy.
• Tốc độ dòng chảy ảnh hưởng đến lưu lượng đo: Lưu lượng đo được tỷ lệ thuận với tốc độ dòng chảy – tốc độ càng lớn, lưu lượng ghi nhận càng nhiều.

Đồng hồ đo lưu lượng điện từ màn hình rời có ưu – nhược điểm gì?

Ưu điểm của đồng hồ đo lưu lượng điền từ màn hình rời

• Nước sạch và nước thải: Giám sát và kiểm soát lưu lượng nước trong các hệ thống cấp thoát nước.
• Hóa chất: Đo lường chính xác lưu lượng dung dịch có tính ăn mòn cao.
• Bùn lỏng và chất thải công nghiệp: Theo dõi lưu lượng bùn và chất thải trong xử lý môi trường.

• Thiết kế thân rộng, lòng sâu, giúp dòng chảy đi qua dễ dàng, giảm thiểu tổn thất áp suất.
• Lớp lót PTFE/Teflon có khả năng chống ăn mòn, chống oxy hóa, phù hợp với các môi trường khắc nghiệt.
• Cảm ứng điện từ thay thế tuabin cánh quạt, giúp loại bỏ nguy cơ nước tràn lên mặt hiển thị và đảm bảo độ bền.
• Lắp đặt linh hoạt: Dạng màn hình rời phù hợp với các vị trí sâu, xa, ngoài trời, hố ga, giúp giám sát từ xa một cách hiệu quả.

Những hạn chế của đồng hồ đo lưu lượng điện từ màn hình rời

Giá thành cao hơn: Do thuộc dòng thiết bị điều khiển tự động, nên chi phí đầu tư cao hơn so với các loại đồng hồ cơ thông thường.

Màn hình rời hỗ trợ giám sát từ xa, nhưng cần bảo quản dây tín hiệu cẩn thận để tránh hư hỏng hoặc nhiễu tín hiệu.

Kết nối mặt bích, không phù hợp với các hệ thống đường ống sử dụng ren.

Không ưu tiên cho hộ gia đình: Thiết bị này được thiết kế cho môi trường công nghiệp, hệ thống cấp thoát nước, hóa chất chứ không dành cho các hộ gia đình cá nhân.

Địa chỉ mua đồng hồ điện từ màn hình rời uy tín, chính hãng và chất lượng cao

ĐHĐLL – Địa chỉ phân phối đồng hồ đo lưu lượng điện từ màn hình rời giá rẻ, chính hãng và chất lượng cao. Chúng tôi chuyên cung cấp các dòng đồng hồ đo lưu lượng điện từ màn hình rời với đa dạng kích thước, phù hợp cho nhiều hệ thống như nước sạch, nước thải, hóa chất, bùn, dung dịch ăn mòn,…

✔ Hàng chính hãng – Nhập khẩu trực tiếp, đầy đủ CO, CQ

✔ Giá thành cạnh tranh – Chiết khấu hấp dẫn cho đại lý và dự án

✔ Bảo hành dài hạn – Hỗ trợ kỹ thuật 24/7, tư vấn lắp đặt tận nơi

✔ Giao hàng toàn quốc – Đảm bảo nhanh chóng, đúng hẹn

💡 Liên hệ ngay để nhận báo giá tốt nhất và tư vấn sản phẩm phù hợp cho hệ thống của bạn!

📌 Website: donghodoluuluong.com
📌 Hotline:
📌 Email:
📌 Địa chỉ:

Xem thêm sản phẩm: Đồng hồ đo lưu lượng hơi điện từ
