Tổng quan về vấn đề gặp phải

Đồng hồ đo lưu lượng điện từ (Electromagnetic Flow Meter) là thiết bị quan trọng trong các hệ thống cấp nước, xử lý nước thải, hóa chất và nhiều ngành công nghiệp hiện nay. Với ưu điểm đo lưu lượng chính xác, không bị ảnh hưởng bởi độ nhớt hay nhiệt độ, đồng hồ điện từ đang được sử dụng rộng rãi.

Tuy nhiên, trong quá trình vận hành lâu dài, thiết bị có thể xuất hiện sai số hoặc đo không chính xác. Việc nắm rõ nguyên nhân gây sai số và cách khắc phục hiệu quả giúp duy trì độ tin cậy, ổn định và kéo dài tuổi thọ của đồng hồ.

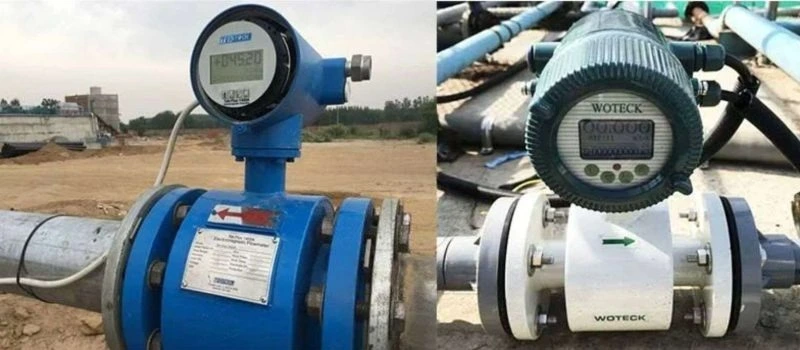

Đồng hồ đo lưu lượng điện từ sai số là gì?

Đồng hồ đo lưu lượng điện từ sai số là mức độ chênh lệch giữa giá trị lưu lượng đo được và lưu lượng thực tế chảy qua đường ống. Nói cách khác, đây là tỉ lệ phần trăm thể hiện thiết bị đo chính xác đến mức nào. Sai số có thể là dương (đo cao hơn thực tế) hoặc âm (đo thấp hơn thực tế), tùy thuộc vào tình trạng thiết bị và điều kiện vận hành.

Khác với các loại đồng hồ cơ truyền thống, đồng hồ điện từ hoạt động dựa trên định luật cảm ứng điện từ Faraday, trong đó tốc độ dòng chảy của chất lỏng tạo ra tín hiệu điện áp. Tín hiệu này sau đó được bộ xử lý khuếch đại và hiển thị thành lưu lượng. Chính vì phụ thuộc vào tín hiệu điện, sai số của đồng hồ điện từ không đến từ sự mài mòn cơ khí mà chủ yếu đến từ nhiễu tín hiệu, chất lượng lót (liner), điện cực, dòng chảy không ổn định hoặc môi trường lắp đặt không phù hợp.

Đồng hồ đo lưu lượng điện từ sai số là gì?

Trong điều kiện lý tưởng, đa số đồng hồ điện từ đạt sai số tiêu chuẩn ±0,2% đến ±0,5%, tức là rất thấp so với đồng hồ cơ. Tuy nhiên, nếu gặp điều kiện lắp đặt kém hoặc chất lượng chất lỏng không phù hợp (ví dụ: chất lỏng không dẫn điện), sai số có thể tăng đáng kể, ảnh hưởng đến độ chính xác đo lường và gây thất thoát trong quản lý.

Sai số không chỉ ảnh hưởng đến việc tính toán chi phí nước, hóa chất hay sản lượng mà còn tác động trực tiếp đến chất lượng sản xuất trong công nghiệp. Vì vậy, nhận biết sai số và hiểu đúng bản chất của nó là bước đầu tiên để vận hành thiết bị chính xác, ổn định.

Nguyên nhân khiến đồng hồ đo lưu lượng điên từ sai số

Nguyên nhân gây sai số ở đồng hồ đo lưu lượng điện từ

Đồng hồ đo lưu lượng điện từ sai số phần lớn xuất phát từ môi trường đo không phù hợp, điều kiện lắp đặt sai kỹ thuật hoặc bản thân chất lỏng đo không đáp ứng yêu cầu tối thiểu.

Lắp đặt sai kỹ thuật – nguyên nhân phổ biến nhất gây sai số

Đồng hồ điện từ yêu cầu môi trường lắp đặt phải ổn định để đảm bảo dòng chảy đi qua cảm biến không bị rối hoặc bị nhiễu. Các lỗi lắp đặt dưới đây rất dễ gây sai số:

Không có đoạn ống thẳng đủ dài trước và sau đồng hồ khiến dòng chảy xoáy mạnh, tín hiệu cảm ứng không ổn định, dẫn đến sai số lớn.
Lắp gần bơm tăng áp, co – cút – van hoặc vị trí có biến động áp lực liên tục. Dòng nước không đều khiến bộ xử lý không thể tính toán chính xác lưu lượng.
Lắp sai hướng của mũi tên dòng chảy hoặc lắp đồng hồ không nằm ngang. Sẽ làm cảm biến từ và điện cực tiếp xúc chất lỏng không đều, gây sai số đo.
Đường ống rung lắc, không có giá đỡ cố định. Rung động dễ làm nhiễu tín hiệu điện từ, khiến giá trị đo dao động bất thường.

Đây là nhóm lỗi thường gặp nhất, đặc biệt trong các hệ thống lắp đặt nhanh hoặc không có kỹ thuật viên chuyên môn.

Độ dẫn điện của môi trường chất lỏng không đạt yêu cầu

Đồng hồ lưu lượng điện từ chỉ hoạt động chính xác khi độ dẫn điện của chất lỏng ≥ 5 μS/cm (tùy từng thương hiệu).

Nếu chất lỏng quá tinh khiết hoặc quá ít ion, đồng hồ không thể phát hiện sự thay đổi điện áp, từ đó cho ra số liệu sai lệch hoặc không hiển thị.

Các môi trường dễ gây sai số:

Nước RO, nước DI (độ dẫn rất thấp)
Dung môi hữu cơ (ethanol, dầu, xăng…)
Chất lỏng đặc biệt ít ion hoặc đã được khử khoáng

Đây là nguyên nhân mang tính “nguyên lý”, nghĩa là thiết kế đồng hồ điện từ không phù hợp với loại chất lỏng này.

Chất lỏng chứa nhiều bọt khí, cặn bẩn hoặc tạp chất

Chất lỏng không đồng nhất là một trong những tác nhân lớn gây sai số:

Bọt khí tạo khoảng trống khiến điện cực không tiếp xúc đầy đủ với chất lỏng.
Cặn bẩn, bùn, rác, sợi len, tóc… bám vào thành ống hoặc điện cực, gây nhiễu tín hiệu.
Rắn lơ lửng (sand, sludge) làm dòng chảy không ổn định.

Trong môi trường nước thải, hóa chất hoặc nước giếng khoan, nếu không có hệ thống lọc đầu nguồn, sai số có thể tăng lên đáng kể.

Điện cực bị bám bẩn, oxy hóa hoặc ăn mòn

Điện cực là bộ phận quan trọng nhất của đồng hồ điện từ, có nhiệm vụ thu nhận tín hiệu điện áp sinh ra bởi dòng chảy.

Sau thời gian dài sử dụng, điện cực có thể:

Bị bám bẩn
Bị oxi hóa trong môi trường nước thải
Bị ăn mòn bởi hóa chất mạnh
Nhiễm lớp mỡ hoặc khoáng chất cứng

Khi lớp bẩn phủ điện cực, tín hiệu truyền về bộ xử lý bị suy giảm → sai số tăng lên hoặc thiết bị báo lỗi (Error).

Đường ống không đầy nước hoặc có hiện tượng xâm thực

Đồng hồ điện từ chỉ hoạt động chính xác khi ống luôn đầy nước. Nếu trong ống có khoảng trống khí hoặc dòng chảy không liên tục, đồng hồ sẽ báo:

Giá trị lưu lượng thấp bất thường
Lưu lượng bằng 0 dù nước vẫn chảy
Lưu lượng nhảy thất thường

Xâm thực (cavitation) cũng khiến tín hiệu đo sai vì bong bóng khí xuất hiện liên tục gần điện cực.

Nhiễu điện từ từ các thiết bị xung quanh

Đồng hồ điện từ hoạt động dựa vào từ trường nên rất dễ bị ảnh hưởng bởi nhiễu điện từ từ:

Motor công suất lớn
Máy biến áp
Cáp điện chạy song song quá gần
Biến tần (inverter)
Máy hàn điện

Các thiết bị này gây “nhiễu” lên đường tín hiệu, làm bộ xử lý tính sai lưu lượng hoặc hiển thị giá trị dao động.

Bộ nguồn cấp không ổn định hoặc tín hiệu bị suy hao

Nguồn điện cấp cho đồng hồ nếu bị:

Sụt áp
Chập chờn
Rò nhiễu
Tiếp đất không tốt

Nguyên nhân này sẽ khiến bo mạch điều khiển xử lý tín hiệu không chính xác.

Trường hợp lắp đặt đường tín hiệu quá dài mà không sử dụng cáp chống nhiễu cũng làm tín hiệu bị suy hao, dẫn đến sai số đáng kể.

Lựa chọn sai kích thước đồng hồ (QD < hoặc > 30–90%)

Đồng hồ điện từ hoạt động tốt nhất khi lưu lượng thực tế nằm trong vùng 30–90% Qmax.

Các lỗi thường gặp:

Ống quá lớn so với lưu lượng, khiến dòng chảy quá nhỏ → tín hiệu yếu → sai số cao.
Ống quá nhỏ, nước đi quá nhanh → gây xoáy và nhiễu → số đo không chính xác.

Việc chọn sai kích thước là lỗi khá phổ biến trong các hệ thống lắp đặt theo thực tế ống dẫn mà không dựa trên lưu lượng kỹ thuật.

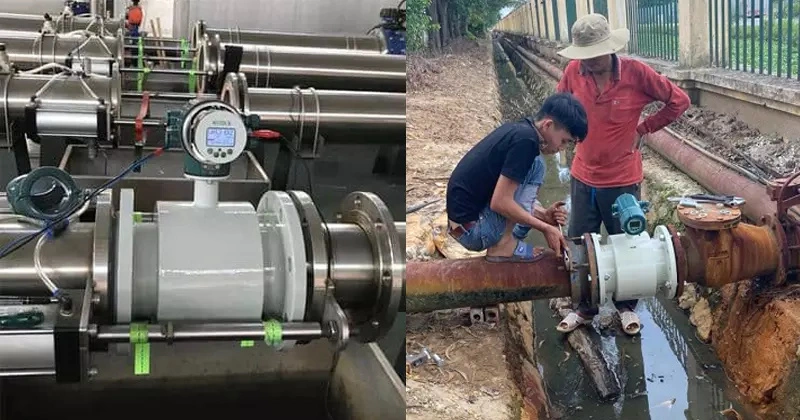

Cách khắc phục đồng hồ đo lưu lượng điện từ sai số hiệu quả

Kiểm tra và đảm bảo lắp đặt đúng kỹ thuật

Điều đầu tiên cần thực hiện khi phát hiện sai số trên đồng hồ điện từ là kiểm tra lại toàn bộ quá trình lắp đặt. Sai số thường xuất phát từ việc đồng hồ không được lắp trên đoạn ống thẳng hoặc bị đặt sai vị trí so với hướng dòng chảy.

Để khắc phục, bạn cần đảm bảo đồng hồ được lắp trên đoạn ống thẳng với độ dài tối thiểu 5D phía trước và 3D phía sau (D là đường kính ống), đúng theo khuyến cáo của nhà sản xuất. Đồng thời, vị trí lắp đặt phải tránh gần máy bơm, van điều tiết hoặc các điểm thay đổi áp lực đột ngột để đảm bảo dòng chảy ổn định và đồng hồ đo đúng.

Vệ sinh điện cực và buồng đo định kỳ để loại bỏ cặn bẩn

Cặn bám, rong rêu hoặc màng sinh học bám lên điện cực là nguyên nhân phổ biến khiến tín hiệu đo không chính xác. Để khắc phục, cần tiến hành tháo đồng hồ theo đúng quy trình kỹ thuật, vệ sinh nhẹ nhàng phần điện cực bằng khăn mềm hoặc dung dịch vệ sinh chuyên dụng để loại bỏ lớp bám. Ngoài ra, việc xả đường ống định kỳ cũng giúp hạn chế tích tụ cặn trong buồng đo, giúp đồng hồ duy trì độ chính xác trong thời gian dài.

Hiệu chuẩn lại đồng hồ theo tiêu chuẩn kỹ thuật

Hiệu chuẩn là bước quan trọng trong việc xử lý sai số ở đồng hồ điện từ, đặc biệt khi thiết bị đã hoạt động nhiều năm hoặc có dấu hiệu lệch tín hiệu. Hiệu chuẩn cần được thực hiện bằng máy móc chuyên dụng hoặc bởi bên kỹ thuật có năng lực kiểm định, đảm bảo thông số đo được đưa về mức tiêu chuẩn. Việc hiệu chuẩn không chỉ khắc phục sai số tạm thời mà còn giúp đồng hồ ổn định hơn trong quá trình vận hành, hạn chế sai số phát sinh trong tương lai.

Kiểm tra lại nguồn cấp điện và tín hiệu truyền về bộ hiển thị

Đồng hồ điện từ vận hành dựa trên mạch điện tử và cảm biến, vì vậy nguồn điện không ổn định hoặc tín hiệu truyền dẫn bị nhiễu sẽ dễ gây sai số. Người vận hành cần kiểm tra lại nguồn điện cấp, độ ổn định của áp nguồn, dây tín hiệu, đầu nối và các thiết bị giao tiếp như PLC hoặc bộ điều khiển. Nếu phát hiện dây cáp bị oxy hóa, đứt ngầm hoặc tiếp xúc kém, cần thay thế hoặc đấu nối lại để đảm bảo tín hiệu đo được truyền chính xác và liên tục.

Đảm bảo chất lỏng đo có độ dẫn điện phù hợp

Đồng hồ điện từ chỉ hoạt động chính xác khi chất lỏng có độ dẫn điện tối thiểu theo thông số kỹ thuật của thiết bị. Nếu chất lỏng có độ dẫn điện quá thấp (ví dụ: nước tinh khiết RO, một số dung môi công nghiệp), tín hiệu đo sẽ yếu hoặc bị sai hoàn toàn. Trong trường hợp này, cần đánh giá lại tính phù hợp của đồng hồ điện từ với môi trường đo hoặc lựa chọn loại đồng hồ khác như đồng hồ siêu âm hoặc turbine – phù hợp hơn với chất lỏng không dẫn điện.

Kiểm tra hệ thống tiếp đất (nối đất) cho đồng hồ

Một hệ thống nối đất kém sẽ gây nhiễu tín hiệu đo, dẫn đến sai số hoặc tín hiệu chập chờn. Đồng hồ điện từ yêu cầu tiếp đất đúng kỹ thuật để ổn định điện thế giữa thân đồng hồ và môi trường chất lỏng. Khi phát hiện sai số bất thường, cần kiểm tra lại các điểm nối đất, siết chặt đầu dây và đảm bảo hệ thống tiếp địa đạt tiêu chuẩn. Trong nhiều trường hợp, việc cải thiện tiếp đất sẽ khắc phục hoàn toàn sai số tín hiệu.

Thay thế đồng hồ khi sai số vượt ngưỡng hoặc đã hết tuổi thọ

Nếu đồng hồ đã vận hành trên 5–10 năm và xuất hiện sai số nặng dù đã bảo trì, vệ sinh và hiệu chuẩn, rất có thể thiết bị đã đến giới hạn tuổi thọ. Lúc này, bộ cảm biến và linh kiện điện tử không còn đáp ứng được độ chính xác như trước, dẫn đến sai số liên tục. Giải pháp tối ưu nhất là thay mới đồng hồ để đảm bảo độ chính xác, tránh thất thoát hoặc báo sai trong quá trình vận hành sản xuất.

Kết luận

Sai số ở đồng hồ đo lưu lượng điện từ là vấn đề phổ biến, nhưng có thể phòng tránh và khắc phục hiệu quả nếu hiểu rõ nguyên nhân và áp dụng đúng phương pháp. Một thiết bị được lắp đặt đúng kỹ thuật, bảo trì định kỳ và sử dụng nguồn nước ổn định sẽ duy trì được độ chính xác cao, vận hành bền bỉ và tuổi thọ lâu dài.
