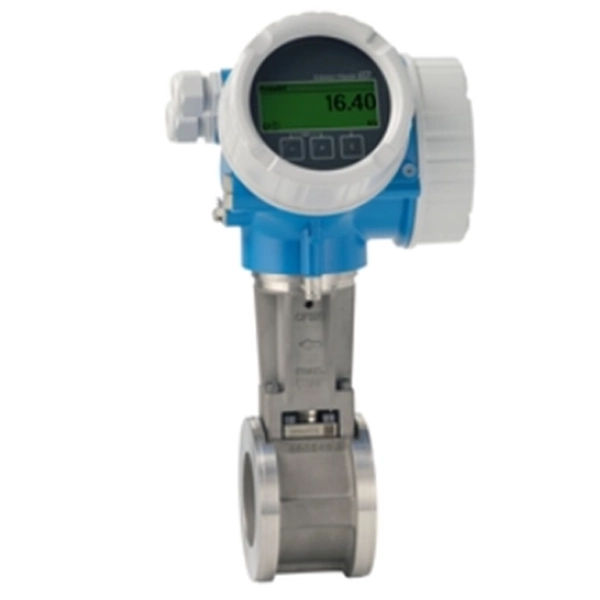

Đồng hồ đo lưu lượng Endress Hauser D200

Đôi nét về đồng hồ đo lưu lượng Endress Hauser D200

Đồng hồ đo lưu lượng Endress Hauser D200 là dòng đồng hồ đo lưu lượng Vortex – dòng thiết bị đo hiện đại thuộc series Proline Prowirl của thương hiệu Endress Hauser – một trong những hãng thiết bị đo lường hàng đầu thế giới. D200 được thiết kế chuyên biệt cho các ứng dụng đo lưu lượng hơi nước, khí nén và chất lỏng trong môi trường công nghiệp, đặc biệt là các vị trí yêu cầu tiết kiệm không gian lắp đặt hoặc lắp đặt trên đường ống có kích thước hạn chế.

Thiết bị sử dụng công nghệ đo Vortex (xoáy von Kármán) kết hợp với cảm biến điện dung không trôi, đảm bảo độ chính xác cao và ổn định lâu dài trong điều kiện làm việc khắc nghiệt. Prowirl D200 cũng được tích hợp công nghệ Heartbeat Technology – một tính năng độc quyền giúp tự giám sát và chẩn đoán tình trạng hoạt động của thiết bị theo thời gian thực.

Thông số kỹ thuật của đồng hồ đo lưu lượng Endress Hauser D200

• Tên model: Proline Prowirl D200
• Nguyên lý đo: Hiệu ứng xoáy Karman (Vortex)
• Kết nối: Nối bích tiêu chuẩn ANSI, DIN hoặc JIS
• Kích cỡ danh định: DN15 đến DN150 (½” đến 6″)
• Vật liệu thân đồng hồ: Thép không gỉ 1.4408 (CF3M) – chuẩn
• Dải đo lưu lượng: Hơi, khí: 0.25 đến 8335 m³/h (Tùy vào môi chất và điều kiện áp suất – nhiệt độ)
• Sai số tối đa: Thể tích chất lỏng: ±0.75% đến ±1.7%
• Nhiệt độ làm việc: Chuẩn: -40°C đến +460°C
• Áp suất làm việc tối đa: PN40, Class 300, 20K
• Cảm biến tích hợp: Đo áp suất và nhiệt độ trực tiếp (tùy chọn)
• Nguồn cấp: 24VDC hoặc 230VAC
• Tín hiệu đầu ra: 4…20mA, HART, Modbus, PROFIBUS, EtherNet/IP, FOUNDATION Fieldbus
• Tính năng nổi bật: Công nghệ Heartbeat Technology – tự giám sát thiết bị; Tự động phát hiện hơi ướt, đo trực tiếp lưu lượng khối lượng; Không cần mở thiết bị khi vận hành
• Cấp bảo vệ: IP66/67 hoặc IP68 tùy phiên bản
• Chứng chỉ: ATEX, IECEx, SIL2/3, CSA, FM – dùng được trong khu vực nguy hiểm

Nguyên lý hoạt động của đồng hồ đo lưu lượng Endress Hauser D200

Đồng hồ đo lưu lượng Endress Hauser D200 hoạt động dựa trên nguyên lý tạo xoáy Karman – một hiện tượng vật lý xảy ra khi dòng chất lỏng hoặc khí đi qua một vật cản trong đường ống. Cụ thể, khi dòng lưu chất chảy qua thân đồng hồ, nó sẽ gặp một thanh chắn nhỏ được gọi là “bluff body”. Thanh này khiến dòng chảy bị chia ra hai phía và tạo thành các xoáy khí hoặc chất lỏng theo dạng chuỗi đều đặn phía sau vật cản, gọi là các vòng xoáy Karman.

Tần số hình thành các vòng xoáy này có mối quan hệ tỷ lệ thuận với vận tốc của dòng chảy. Cảm biến được tích hợp trong thân đồng hồ sẽ ghi nhận các dao động cơ học do các xoáy gây ra, sau đó chuyển đổi thành tín hiệu điện. Thiết bị xử lý sẽ dùng các tín hiệu này để tính toán ra lưu lượng thể tích của chất lỏng, khí hoặc hơi đi qua.

Với dòng D200, thiết bị còn có thể được tích hợp thêm cảm biến đo áp suất và nhiệt độ trực tiếp. Điều này cho phép đồng hồ tính toán lưu lượng khối lượng một cách chính xác, rất cần thiết trong các ứng dụng đo hơi bão hòa hoặc hơi quá nhiệt. Ngoài ra, công nghệ Heartbeat Technology được tích hợp trong đồng hồ cho phép tự động giám sát tình trạng thiết bị, kiểm tra độ chính xác mà không cần tháo rời hay dừng vận hành – giúp tiết kiệm chi phí bảo trì và tăng độ tin cậy lâu dài.

Cấu tạo của đồng hồ đo lưu lượng Endress Hauser D200

Đồng hồ đo lưu lượng Endress Hauser D200 được thiết kế tinh gọn nhưng cực kỳ hiện đại, tích hợp nhiều công nghệ tiên tiến nhằm đáp ứng các yêu cầu đo lường chính xác trong môi trường công nghiệp khắt khe. Thiết bị được chia thành nhiều thành phần chính, mỗi phần đảm nhiệm một chức năng riêng biệt, giúp đảm bảo quá trình đo lưu lượng luôn ổn định, tin cậy và chính xác trong thời gian dài.

Phần đầu tiên là thân đồng hồ (measuring tube). Đây là phần tiếp xúc trực tiếp với dòng chất lỏng, khí hoặc hơi, thường được chế tạo từ thép không gỉ cao cấp như 1.4408 (CF3M) hoặc hợp kim đặc biệt như CX2MW (Alloy C22) để đảm bảo khả năng chịu áp lực cao, chống ăn mòn hóa học và phù hợp cho nhiều loại lưu chất khác nhau. Thân được thiết kế theo dạng khí động học, giúp tối ưu hóa quá trình tạo xoáy và giảm thiểu thất thoát áp suất.

Tiếp theo là thanh tạo xoáy (bluff body) – bộ phận quan trọng tạo ra hiện tượng Karman vortex. Khi dòng lưu chất đi qua thanh chắn này, nó sẽ bị chia đôi và tạo thành các vòng xoáy phía sau. Tần suất hình thành xoáy tỷ lệ thuận với vận tốc dòng chảy, là cơ sở để tính toán lưu lượng.

Ngay sau đó là cảm biến dao động (vortex sensor) – nơi ghi nhận dao động do các vòng xoáy gây ra. Endress Hauser D200 sử dụng cảm biến điện dung có độ nhạy cao, chống nhiễu tốt và đặc biệt là không bị trôi tín hiệu theo thời gian. Điều này mang lại độ ổn định lâu dài trong suốt vòng đời vận hành của thiết bị.

Một điểm nổi bật của D200 là có thể tích hợp sẵn cảm biến nhiệt độ và áp suất ngay trong thân đồng hồ. Việc này cho phép thiết bị đo lưu lượng khối lượng một cách trực tiếp mà không cần phải lắp đặt cảm biến bên ngoài. Đặc biệt hữu ích khi đo hơi bão hòa hoặc hơi quá nhiệt, đảm bảo kết quả đo có độ chính xác cao và đồng bộ dữ liệu.

Bộ xử lý tín hiệu (transmitter) là bộ não của thiết bị. Tín hiệu thu được từ cảm biến sẽ được xử lý, hiệu chỉnh và chuyển đổi thành tín hiệu đầu ra dưới dạng analog 4…20mA, tín hiệu số như HART, Modbus, EtherNet/IP, PROFIBUS, hoặc FOUNDATION Fieldbus tùy vào yêu cầu hệ thống. Giao diện vận hành dễ tiếp cận, màn hình hiển thị trực quan giúp người dùng theo dõi và cấu hình thiết bị dễ dàng.

Một đặc điểm rất đáng giá ở D200 là thiết kế có buồng đấu nối riêng biệt, giúp người dùng thực hiện đấu dây điện nhanh chóng mà không ảnh hưởng đến các phần tử cảm biến hay bộ xử lý bên trong. Điều này không chỉ giúp nâng cao an toàn khi lắp đặt mà còn tiện lợi trong quá trình bảo trì, thay thế thiết bị khi cần.

Cuối cùng, D200 được trang bị Heartbeat Technology, một công nghệ tự chẩn đoán độc quyền từ Endress Hauser. Hệ thống này liên tục giám sát tình trạng hoạt động của đồng hồ, phát hiện sớm các dấu hiệu bất thường, từ đó giảm thiểu thời gian ngưng hệ thống và tăng độ tin cậy cho toàn bộ quá trình sản xuất.

Lợi ích khi sử dụng đồng hồ đo lưu lượng Endress Hauser D200

Đo lưu lượng chính xác cao
Đồng hồ đo lưu lượng Endress Hauser D200 mang lại độ chính xác vượt trội trong việc đo lưu lượng của chất lỏng, khí và hơi. Với độ sai số rất thấp (±0.75% đối với lưu lượng thể tích chất lỏng và ±1.00% đối với lưu lượng thể tích khí và hơi), thiết bị này giúp đảm bảo tính chính xác và tin cậy trong các ứng dụng đo lường công nghiệp.

Tiết kiệm chi phí vận hành và bảo trì
Với công nghệ Heartbeat Technology, đồng hồ D200 có khả năng tự động kiểm tra và chẩn đoán tình trạng hoạt động mà không cần tháo rời hay dừng vận hành thiết bị. Điều này giúp giảm chi phí bảo trì và tối ưu hóa thời gian hoạt động, tăng hiệu quả vận hành của hệ thống.

Khả năng làm việc trong môi trường khắc nghiệt
Với thiết kế bền bỉ và vật liệu chống ăn mòn như thép không gỉ và hợp kim cao cấp, D200 có thể làm việc trong môi trường công nghiệp khắc nghiệt, chịu được các yếu tố như nhiệt độ cao, áp suất lớn và môi trường hóa chất.

Đo lưu lượng khối lượng chính xác
Việc tích hợp cảm biến đo nhiệt độ và áp suất giúp D200 không chỉ đo lưu lượng thể tích mà còn có thể đo lưu lượng khối lượng chính xác. Điều này đặc biệt hữu ích trong các ứng dụng hơi bão hòa hoặc hơi quá nhiệt, nơi mà lưu lượng khối lượng là thông số quan trọng.

Lắp đặt và vận hành dễ dàng
D200 hỗ trợ nhiều tùy chọn kết nối như bích tiêu chuẩn ANSI, DIN hoặc JIS, giúp việc lắp đặt trở nên linh hoạt và đơn giản hơn. Hơn nữa, các tín hiệu đầu ra như HART, Modbus, EtherNet/IP, PROFIBUS, FOUNDATION Fieldbus mang đến sự tương thích với hầu hết các hệ thống điều khiển hiện đại.

An toàn cao trong vận hành
Với cấp bảo vệ IP66/67 hoặc IP68, đồng hồ D200 có thể hoạt động ổn định trong môi trường ẩm ướt, bụi bẩn hoặc nơi có nước tiếp xúc. Hệ thống bảo vệ chống nước và bụi giúp tăng cường độ bền và giảm thiểu rủi ro sự cố trong suốt quá trình sử dụng.

Tích hợp nhiều tính năng thông minh
Ngoài khả năng đo lưu lượng, đồng hồ D200 còn có tính năng phát hiện tự động tình trạng ướt hoặc bất thường trong dòng chảy. Việc tích hợp các tính năng thông minh giúp tối ưu hóa hiệu suất của hệ thống đo lường và giảm thiểu sự cố ngoài ý muốn.

Dễ dàng bảo trì và thay thế

Với cấu tạo thông minh, việc bảo trì hoặc thay thế linh kiện cũng rất đơn giản. Việc bảo trì không yêu cầu ngừng vận hành hoặc tháo rời thiết bị, giúp giảm thiểu thời gian ngừng hoạt động và tối ưu hóa năng suất của hệ thống.

Ứng dụng của đồng hồ đo lưu lượng Endress Hauser D200

Đo lưu lượng trong ngành công nghiệp hóa chất
Đồng hồ đo lưu lượng Endress Hauser D200 là lựa chọn lý tưởng cho các ứng dụng trong ngành công nghiệp hóa chất. Nhờ khả năng đo chính xác lưu lượng của các chất lỏng và khí trong điều kiện khắc nghiệt, thiết bị này có thể được sử dụng để giám sát các dòng hóa chất, dung môi, axit, hoặc các chất lỏng ăn mòn mà không làm ảnh hưởng đến độ chính xác của đo lường.

Ứng dụng trong ngành công nghiệp thực phẩm và đồ uống
Với khả năng chịu nhiệt độ và áp suất cao, đồng hồ D200 rất thích hợp cho các quy trình sản xuất trong ngành thực phẩm và đồ uống. Việc đo lường chính xác lưu lượng chất lỏng trong các quy trình chế biến như nước giải khát, sữa, bia, hay các sản phẩm thực phẩm khác giúp tối ưu hóa quy trình sản xuất và đảm bảo chất lượng sản phẩm.

Đo lưu lượng hơi và khí trong ngành công nghiệp năng lượng
Trong ngành năng lượng, đặc biệt là nhà máy nhiệt điện, đồng hồ đo lưu lượng Vortex Endress Hauser D200 có thể đo lưu lượng hơi và khí trong các hệ thống hơi nước, khí nén, hoặc khí tự nhiên. Tính năng đo lưu lượng khối lượng chính xác giúp kiểm soát và tối ưu hóa việc sử dụng năng lượng, giúp tiết kiệm chi phí và nâng cao hiệu suất vận hành.

Ứng dụng trong ngành dầu khí

Trong các nhà máy lọc dầu, các trạm tiếp nhận khí và dầu, đồng hồ D200 có thể đo lưu lượng của các sản phẩm dầu khí, khí đốt tự nhiên, hoặc các chất lỏng khác. Khả năng chịu được áp suất và nhiệt độ cao giúp D200 làm việc hiệu quả trong các điều kiện môi trường khắc nghiệt, đảm bảo hoạt động ổn định và an toàn.

Giám sát hệ thống cấp nước và xử lý nước
Đồng hồ đo lưu lượng Endress Hauser D200 cũng được ứng dụng rộng rãi trong các hệ thống cấp nước và xử lý nước. Thiết bị này giúp theo dõi lưu lượng nước trong các nhà máy nước, trạm xử lý nước thải, hay trong các hệ thống cấp nước cho đô thị. Độ chính xác cao và khả năng làm việc ổn định trong môi trường ẩm ướt giúp duy trì hiệu quả vận hành của hệ thống.

Ứng dụng trong ngành dược phẩm
Trong các nhà máy dược phẩm, việc đo lường chính xác lưu lượng các dung dịch hoặc hóa chất là vô cùng quan trọng để đảm bảo chất lượng sản phẩm cuối cùng. Đồng hồ D200 đáp ứng được yêu cầu này với tính năng đo chính xác và ổn định, không bị ảnh hưởng bởi các yếu tố bên ngoài như nhiệt độ hay áp suất.

Giám sát khí thải và môi trường
Đồng hồ đo lưu lượng D200 cũng có thể được sử dụng trong các ứng dụng giám sát khí thải. Trong các nhà máy sản xuất, việc kiểm soát lưu lượng khí thải giúp giảm thiểu tác động xấu đến môi trường và đảm bảo tuân thủ các quy định về môi trường. D200 với khả năng đo lưu lượng khí và hơi có thể được sử dụng để kiểm tra lượng khí thải từ các lò đốt, hệ thống xử lý khí thải và các thiết bị phát thải.

Địa chỉ cung cấp đồng hồ đo lưu lượng Endress Hauser D200 uy tín, chính hãng và chất lượng cao

Để đảm bảo chất lượng và hiệu quả sử dụng, ĐHĐLL là địa chỉ cung cấp đồng hồ đo lưu lượng Endress Hauser D200 uy tín, chính hãng và chất lượng cao. Công ty cam kết cung cấp sản phẩm chính hãng từ Endress Hauser, giúp bạn yên tâm về độ chính xác và độ bền của thiết bị trong suốt quá trình sử dụng. Sản phẩm tại ĐHĐLL được nhập khẩu trực tiếp từ nhà sản xuất, đảm bảo chất lượng và chính hãng.

Ngoài việc cung cấp thiết bị chất lượng, Công ty còn nổi bật với dịch vụ hỗ trợ tận tình, tư vấn kỹ thuật chi tiết và hướng dẫn lắp đặt sản phẩm. Đội ngũ kỹ thuật viên giàu kinh nghiệm luôn sẵn sàng hỗ trợ bạn trong suốt quá trình sử dụng. Bên cạnh đó, sản phẩm được bảo hành chính hãng theo quy định của Endress Hauser, mang lại sự an tâm cho khách hàng về chất lượng và dịch vụ hậu mãi.

Chúng tôi cũng cam kết cung cấp giá cả hợp lý và cạnh tranh, với chiết khấu hấp dẫn cho các đại lý và công trình. Công ty còn có dịch vụ giao hàng nhanh chóng trên toàn quốc, giúp bạn nhận sản phẩm đúng thời gian và không bị gián đoạn công việc.

Nếu có nhu cầu tìm hiểu về sản phẩm. Quý khách hãy liên hệ tới các đường dây nóng sau đây để có được những thông tin chi tiết nhất nhé!
