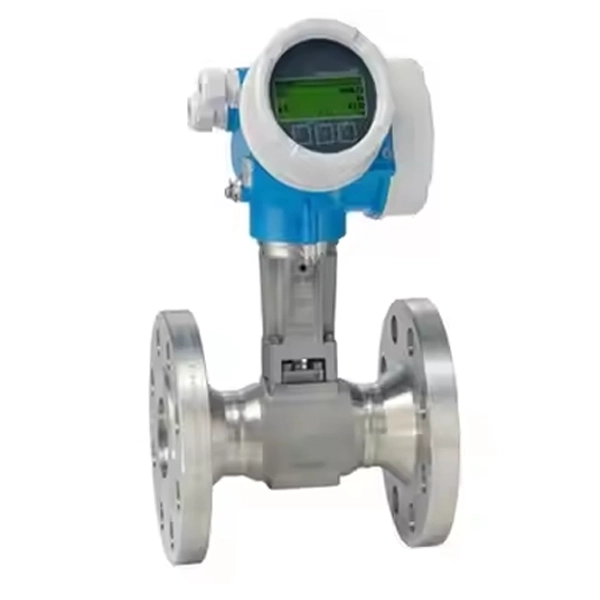

Đồng hồ đo lưu lượng Endress Hauser F200

Đôi nét về đồng hồ đo lưu lượng Endress Hauser F200

Đồng hồ đo lưu lượng Endress Hauser F200 thuộc dòng đồng hồ đo lưu lượng Vortex – là thiết bị đo lưu lượng đa năng, được thiết kế để vận hành hiệu quả trong môi trường công nghiệp phức tạp, đặc biệt là với các ứng dụng hơi nước, khí và chất lỏng. Đây là một trong những dòng sản phẩm nổi bật của hãng Endress Hauser – thương hiệu nổi tiếng toàn cầu về thiết bị đo lường và tự động hóa quá trình.

Prowirl F200 sử dụng nguyên lý xoáy Karman (Vortex) để đo lưu lượng thể tích, và đặc biệt có thể mở rộng đo lưu lượng khối lượng nhờ tích hợp cảm biến nhiệt độ và áp suất. Với thiết kế nhỏ gọn, bền bỉ, chịu được áp suất và nhiệt độ cao, dòng F200 còn được đánh giá cao nhờ khả năng phát hiện hơi ướt, điều mà không nhiều dòng Vortex khác làm được.

Một trong những điểm nổi bật nhất của F200 là tích hợp công nghệ Heartbeat Technology – cho phép thiết bị tự giám sát, tự kiểm tra và cung cấp cảnh báo sớm về các vấn đề vận hành, giúp giảm thiểu thời gian ngừng máy và chi phí bảo trì.

Thông số kỹ thuật của đồng hồ đo lưu lượng Endress Hauser F200

• Tên model: Proline Prowirl F200
• Nguyên lý hoạt động: Đo lưu lượng bằng hiệu ứng xoáy Karman (Vortex)
• Dạng kết nối: Nối bích tiêu chuẩn ANSI, DIN hoặc JIS
• Kích thước danh định (DN): DN15 đến DN300 (tương đương ½” đến 12″)
• Vật liệu thân: Thép không gỉ 1.4408 (CF3M) hoặc hợp kim cao cấp CX2MW (Alloy C22)
• Nhiệt độ làm việc: -40°C đến +260°C (tùy phiên bản và môi trường lắp đặt)
• Áp suất làm việc tối đa: Lên đến 100 bar (tùy theo kết nối và thiết kế)
• Độ chính xác: Lưu lượng thể tích chất lỏng: ±0,75%; Lưu lượng thể tích khí và hơi: ±1,0%; Lưu lượng khối lượng hơi bão hòa (với cảm biến nhiệt độ và áp suất): ±1,5% đến ±1,7%
• Nguồn cấp: 24V DC hoặc 230V AC tùy chọn
• Tín hiệu ngõ ra: Analog 4…20mA; HART, Modbus, PROFIBUS, EtherNet/IP, FOUNDATION Fieldbus
• Tính năng nổi bật: Công nghệ Heartbeat (tự chẩn đoán và kiểm tra thiết bị); Tự động phát hiện hơi ướt; Tích hợp cảm biến đo nhiệt độ và áp suất (cho phép đo lưu lượng khối lượng trực tiếp)
• Cấp bảo vệ: IP66/67 hoặc IP68 tùy cấu hình
• Chứng chỉ an toàn: SIL 2/3, ATEX, IECEx, CSA, FM, NEPSI, EAC cho khu vực nguy hiểm

Nguyên lý hoạt động của đồng hồ đo lưu lượng Endress Hauser F200

Đồng hồ đo lưu lượng Endress Hauser F200 hoạt động là sự kết hợp giữa cơ học dòng chảy truyền thống và công nghệ cảm biến kỹ thuật số hiện đại. Thiết bị này dựa trên hiệu ứng xoáy Kármán (Kármán Vortex Street), một hiện tượng vật lý xảy ra khi chất lỏng hoặc khí chảy qua một vật cản trong ống dẫn.

Khi dòng lưu chất đi qua một phần tử cản cố định (gọi là bluff body) được đặt trong thân đồng hồ, dòng chảy sẽ bị chia đôi và tạo ra các xoáy luân phiên ở hai phía sau vật cản. Những xoáy này xuất hiện đều đặn và có tần số phụ thuộc trực tiếp vào vận tốc dòng chảy. Cảm biến của thiết bị, thường là cảm biến áp suất hoặc cảm biến rung, sẽ phát hiện tần số của các xoáy này. Từ tần số đó, đồng hồ sẽ tính toán được lưu lượng thể tích của dòng chất lỏng, khí hoặc hơi.

Điểm nổi bật của Prowirl F200 là khả năng mở rộng để đo lưu lượng khối lượng. Nhờ được tích hợp cảm biến nhiệt độ và áp suất ngay trong thân đồng hồ, thiết bị có thể tự động bù nhiệt và bù áp, từ đó tính toán lưu lượng khối lượng (mass flow) với độ chính xác cao. Điều này đặc biệt quan trọng trong các ứng dụng hơi nước, nơi điều kiện vận hành luôn thay đổi liên tục và yêu cầu số liệu đo chính xác tuyệt đối.

Một tính năng thông minh khác của Prowirl F200 là khả năng phát hiện hơi ướt. Khi hơi nước chứa lượng ẩm vượt mức cho phép, hiệu suất truyền nhiệt và hiệu quả vận hành hệ thống sẽ giảm sút. Đồng hồ F200 có khả năng phát hiện tình trạng này sớm, giúp người vận hành kịp thời điều chỉnh hệ thống hoặc thiết bị tạo hơi để tối ưu vận hành.

Cuối cùng, thiết bị còn được tích hợp công nghệ Heartbeat – một công nghệ tự giám sát độc quyền từ Endress Hauser. Nhờ Heartbeat, Prowirl F200 có thể tự động kiểm tra tình trạng hoạt động, phát hiện lỗi và cảnh báo sớm mà không cần tháo thiết bị hay dừng quy trình. Điều này giúp tăng độ tin cậy, giảm thời gian bảo trì và tiết kiệm chi phí vận hành cho doanh nghiệp.

Cấu tạo của đồng hồ đo lưu lượng Endress Hauser F200

Đồng hồ đo lưu lượng Endress Hauser F200 có cấu tạo gồm nhiều bộ phận cơ khí và điện tử được thiết kế chính xác, hoạt động đồng bộ để đảm bảo khả năng đo lưu lượng chính xác, bền bỉ trong môi trường công nghiệp khắc nghiệt.

Thân đồng hồ (Flow Tube / Body): Thân đồng hồ là bộ phận chính chịu tác động trực tiếp của dòng chảy. Nó được chế tạo từ vật liệu bền chắc như thép không gỉ (inox 1.4408 hoặc hợp kim CX2MW), có khả năng chịu áp suất và nhiệt độ cao. Thân đồng hồ thường được chế tạo theo chuẩn nối bích hoặc nối ren, tùy theo ứng dụng và yêu cầu kỹ thuật.

Bluff Body (Vật cản tạo xoáy): Đây là phần tử cản đặt bên trong thân ống, đóng vai trò làm nhiễu dòng chảy để tạo ra các xoáy Kármán. Khi dòng chảy đi qua bluff body, nó sẽ hình thành các xoáy luân phiên ở hai bên – là yếu tố cốt lõi trong nguyên lý đo lưu lượng kiểu Vortex.

Cảm biến rung/Vortex Sensor: Bên trong thiết bị có một cảm biến đo tần số rung của các xoáy do dòng chảy tạo ra. Cảm biến này có thể là loại điện rung (piezoelectric) hoặc cảm biến áp suất vi sai. Nó phát hiện tần số dao động gây ra bởi các xoáy khí và gửi tín hiệu về bộ xử lý.

Cảm biến nhiệt độ và cảm biến áp suất (tùy chọn): Prowirl F200 có thể tích hợp thêm cảm biến nhiệt độ và áp suất ngay trong thân đồng hồ. Nhờ đó, thiết bị có thể tính toán lưu lượng khối lượng (mass flow) một cách chính xác mà không cần đến thiết bị phụ trợ bên ngoài.

Bộ xử lý tín hiệu (Transmitter/Converter): Phần đầu đồng hồ là nơi chứa bộ chuyển đổi tín hiệu và hiển thị thông tin. Bộ xử lý này tiếp nhận dữ liệu từ cảm biến, xử lý, tính toán và xuất ra tín hiệu dưới dạng analog (4–20mA), HART, Modbus, PROFIBUS hoặc các giao thức số khác. Nó cũng hiển thị các thông số như lưu lượng tức thời, tổng lưu lượng, nhiệt độ, áp suất, trạng thái thiết bị…

Màn hình hiển thị và giao diện người dùng: Prowirl F200 được trang bị màn hình kỹ thuật số đa dòng, giúp người dùng dễ dàng quan sát dữ liệu và thực hiện cấu hình thiết bị trực tiếp. Một số model còn hỗ trợ cấu hình từ xa thông qua Bluetooth hoặc phần mềm chuyên dụng.

Vỏ bảo vệ (Housing): Vỏ ngoài của thiết bị được thiết kế kín, đạt tiêu chuẩn bảo vệ IP66/67 hoặc IP68, chống bụi, chống nước và phù hợp với môi trường ngoài trời hoặc khu vực có độ ẩm cao, hóa chất, rung động mạnh. Ngoài ra, F200 còn có các phiên bản dành cho môi trường nguy hiểm (ATEX, IECEx…).

Lợi ích khi sử dụng đồng hồ đo lưu lượng Endress Hauser F200

Đồng hồ đo lưu lượng Endress Hauser F200 mang đến giải pháp đo lường hiện đại và toàn diện cho các hệ thống khí và hơi nước, với hàng loạt tính năng được tích hợp sẵn nhằm tối ưu hóa hiệu suất vận hành, đảm bảo độ chính xác và nâng cao độ tin cậy trong suốt vòng đời thiết bị.

Quản lý năng lượng dễ dàng

Thiết bị tích hợp cảm biến nhiệt độ và áp suất ngay trong thân đồng hồ, cho phép đo lưu lượng khối lượng của hơi nước và khí một cách chính xác. Nhờ đó, người dùng có thể theo dõi mức tiêu thụ năng lượng trực tiếp, hỗ trợ phân tích hiệu suất hệ thống và tối ưu hóa chi phí vận hành.

Công nghệ đo lường tin cậy, tuân thủ tiêu chuẩn quốc tế

Prowirl F200 được thiết kế dựa trên tiêu chuẩn quốc tế ISO 12764 cho đồng hồ đo lưu lượng Vortex, đảm bảo độ tin cậy và khả năng thay thế, sử dụng nhất quán trong các hệ thống công nghiệp toàn cầu.

Độ chính xác cao trong dải lưu lượng rộng

Thiết bị duy trì độ chính xác đo ngay cả ở dải số Reynolds thấp (chỉ từ Re 10.000), nhờ cấu tạo thân đồng hồ tuyến tính lý tưởng. Điều này giúp thiết bị hoạt động ổn định và chính xác trong cả những điều kiện dòng chảy yếu, ít nhiễu loạn – điều mà nhiều loại đồng hồ khác khó đạt được.

Ổn định lâu dài, không trôi tín hiệu

Prowirl F200 sử dụng cảm biến điện dung thế hệ mới, có độ bền cao và không bị trôi tín hiệu theo thời gian. Cảm biến này hoạt động ổn định trong môi trường rung động mạnh, nhiệt độ cao và áp suất biến thiên – rất phù hợp với các ứng dụng khắt khe trong công nghiệp nặng.

Kết nối linh hoạt, dễ đấu dây

Thiết bị được thiết kế với ngăn kết nối riêng biệt, giúp việc đấu dây điện trở nên nhanh chóng và an toàn. Ngoài ra, Prowirl F200 hỗ trợ nhiều chuẩn kết nối công nghiệp hiện đại như Ethernet/IP, Modbus TCP, PROFINET… giúp dễ dàng tích hợp vào các hệ thống điều khiển tự động hóa.

Vận hành an toàn, không cần mở thiết bị

Toàn bộ cấu hình và vận hành thiết bị có thể thực hiện thông qua giao diện người dùng bên ngoài hoặc từ xa, hạn chế tối đa việc mở thiết bị trong môi trường vận hành – giảm rủi ro mất an toàn và ngắt quy trình không cần thiết.

Tích hợp công nghệ tự giám sát Heartbeat

Prowirl F200 được trang bị công nghệ Heartbeat độc quyền của Endress Hauser. Công nghệ này cho phép thiết bị tự kiểm tra tình trạng hoạt động, phát hiện sớm sai lệch và đảm bảo rằng đồng hồ luôn hoạt động trong giới hạn đo chính xác. Điều này giúp giảm thời gian bảo trì, tăng độ tin cậy và kéo dài tuổi thọ thiết bị mà không cần hiệu chuẩn thường xuyên.

Ứng dụng của đồng hồ đo lưu lượng Endress Hauser F200

Đồng hồ đo lưu lượng Endress Hauser F200 được ứng dụng cực kỳ đa dạng và linh hoạt, phù hợp cho nhiều ngành công nghiệp cần đo lường lưu lượng hơi, khí và chất lỏng với độ chính xác cao. Thiết bị này đặc biệt lý tưởng cho những môi trường làm việc khắc nghiệt, đòi hỏi hiệu suất vận hành ổn định và khả năng kiểm soát năng lượng chặt chẽ.

Hệ thống hơi bão hòa và hơi quá nhiệt (Steam applications)

F200 là một trong những lựa chọn hàng đầu cho việc đo lưu lượng hơi nước trong các nhà máy điện, lò hơi công nghiệp, hoặc các dây chuyền sản xuất thực phẩm và dược phẩm. Nhờ tích hợp cảm biến nhiệt độ và áp suất, thiết bị có thể tính toán chính xác lưu lượng khối lượng (mass flow) của hơi – điều cực kỳ quan trọng để kiểm soát năng lượng tiêu thụ và tối ưu hiệu suất thiết bị sinh nhiệt.

Đo lưu lượng khí nén và khí công nghiệp

Thiết bị hoạt động hiệu quả trong các hệ thống khí nén, khí tự nhiên, khí oxy, khí CO₂ hoặc khí kỹ thuật khác. Prowirl F200 giúp các nhà máy theo dõi lượng tiêu thụ khí, phát hiện rò rỉ và đảm bảo hệ thống khí vận hành hiệu quả, tiết kiệm chi phí năng lượng.

Ứng dụng trong ngành hóa chất và dầu khí

Prowirl F200 được thiết kế để hoạt động ổn định trong môi trường hóa chất ăn mòn, áp suất cao, nhiệt độ cao và rung động mạnh – những yếu tố phổ biến trong ngành hóa chất và khai thác dầu khí. Khả năng đo chính xác lưu lượng khối lượng của chất lỏng và khí giúp đảm bảo các phản ứng hóa học được kiểm soát tốt và quy trình sản xuất an toàn.

Ngành thực phẩm & đồ uống và dược phẩm

Trong môi trường đòi hỏi vệ sinh cao như nhà máy sữa, bia, nước giải khát hoặc sản xuất dược phẩm, Prowirl F200 đáp ứng được yêu cầu đo chính xác hơi nước phục vụ thanh trùng, tiệt trùng, cũng như kiểm soát khí CO₂, N₂ hoặc hơi nóng trong quy trình chế biến.

Nhà máy xử lý nước và nước thải

F200 có thể ứng dụng để đo lưu lượng khí nén dùng trong quá trình sục khí, khí ozone trong xử lý nước hoặc hơi nóng dùng để gia nhiệt. Thiết bị giúp đảm bảo kiểm soát năng lượng tối ưu và tránh thất thoát.

Ứng dụng trong các hệ thống HVAC và quản lý năng lượng

Các tòa nhà lớn, trung tâm thương mại, bệnh viện hoặc khu công nghiệp sử dụng Prowirl F200 để đo hơi và khí trong hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC). Thiết bị cung cấp số liệu tin cậy để đánh giá hiệu suất hệ thống và xây dựng chiến lược tiết kiệm năng lượng.

Địa chỉ cung cấp đồng hồ đo lưu lượng Endress Hauser F200 uy tín, chính hãng và chất lượng cao

Nếu bạn đang tìm kiếm một địa chỉ cung cấp đồng hồ đo lưu lượng Endress Hauser F200 uy tín, chính hãng và đảm bảo chất lượng cao tại Việt Nam, thì Đồng Hồ Đo Lưu Lượng là một trong những lựa chọn đáng tin cậy hàng đầu.

Với hơn 10 năm kinh nghiệm chuyên sâu trong lĩnh vực thiết bị đo lưu lượng và tự động hóa công nghiệp, ĐHĐLL chuyên cung cấp các dòng đồng hồ cao cấp từ thương hiệu Endress Hauser – bao gồm cả dòng Proline Prowirl F200. Sản phẩm được nhập khẩu trực tiếp, có đầy đủ giấy tờ CO, CQ, và đi kèm chính sách bảo hành chính hãng rõ ràng, minh bạch.

Bên cạnh việc cung cấp thiết bị, ĐHĐLL còn hỗ trợ tư vấn kỹ thuật, lắp đặt tận nơi, và đấu nối tích hợp vào hệ thống SCADA hoặc PLC theo yêu cầu. Đây là điểm mạnh mà không phải nhà cung cấp nào cũng có thể đáp ứng một cách chuyên nghiệp và đồng bộ.

Ngoài ra, công ty còn có chính sách chiết khấu ưu đãi cho các dự án lớn và đại lý phân phối, cùng với hỗ trợ giao hàng toàn quốc, đảm bảo bạn nhận được sản phẩm đúng hẹn và đúng chất lượng.

Hãy liên hệ tới chúng tôi để được tư vấn và báo giá chi tiết nhất nếu quý khách quan tâm đến sản phẩm này nhé!
