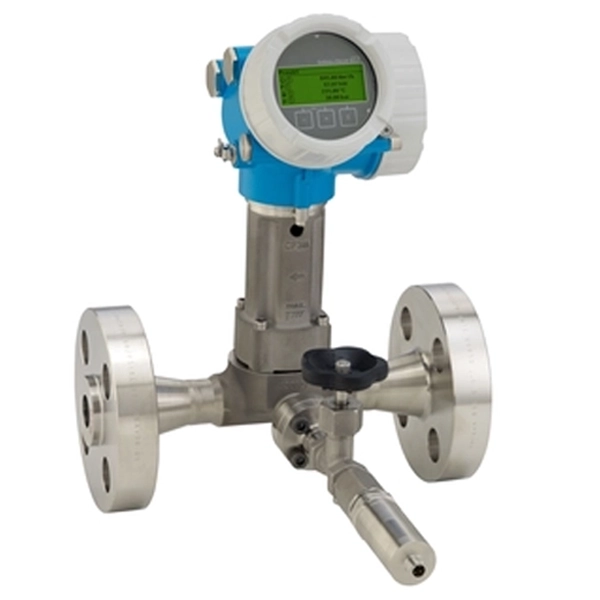

Đồng hồ đo lưu lượng Endress Hauser O200

Đôi nét về đồng hồ đo lưu lượng Endress Hauser O200

Đồng hồ đo lưu lượng Endress Hauser O200 là một trong những dòng sản phẩm thuộc dòng đồng hồ Vortex Proline Prowirl O – chuyên dùng trong các ứng dụng đo lường hơi, khí và chất lỏng trong môi trường công nghiệp. Thiết bị này sử dụng nguyên lý Vortex (hiệu ứng xoáy Karman) để đo lưu lượng, mang lại độ chính xác cao và độ tin cậy tuyệt vời trong các điều kiện làm việc khắc nghiệt.

Đồng hồ O200 là phiên bản thiết kế siêu nhỏ gọn, phù hợp với các hệ thống đường ống có không gian hạn chế hoặc yêu cầu lắp đặt linh hoạt. Mặc dù có kích thước nhỏ, đồng hồ vẫn được tích hợp các công nghệ tiên tiến như Heartbeat Technology – tự kiểm tra và giám sát tình trạng thiết bị liên tục mà không cần tháo rời.

Với khả năng đo chính xác lưu lượng thể tích và lưu lượng khối lượng nhờ tích hợp cảm biến nhiệt độ và áp suất, đồng hồ O200 trở thành lựa chọn lý tưởng cho các hệ thống đo hơi bão hòa, khí nén, và các ứng dụng có dòng chảy thay đổi liên tục. Sản phẩm phù hợp cho các ngành như dầu khí, thực phẩm, hóa chất, điện – nước và xử lý môi trường.

Thông số kỹ thuật của đồng hồ đo lưu lượng Endress Hauser O200

• Lưu lượng thể tích chất lỏng: ±0,75%
• Lưu lượng thể tích hơi và khí: ±1,00%
• Lưu lượng khối lượng hơi bão hòa: ±1,7% (bù nhiệt độ); ±1,5% (bù nhiệt độ và áp suất)
• Lưu lượng khối lượng hơi quá nhiệt và khí: ±1,5% (bù nhiệt độ và áp suất); ±1,7% (bù nhiệt độ và áp suất ngoài)
• Lưu lượng khối lượng chất lỏng: ±0,85%
• Dải đo chất lỏng: 0,2 đến 1.895 m³/h (0,15 đến 1.115 ft³/phút)
• Dải đo hơi và khí: 1,5 đến 25.285 m³/h (0,9 đến 14.880 ft³/phút)
• Áp suất làm việc tối đa: Lên đến PN 250, Class 1500, 40K
• Vật liệu tiếp xúc: Thép không gỉ 1.4408 (CF3M)
• Tín hiệu ngõ ra: Analog 4…20 mA; HART; PROFIBUS PA; FOUNDATION Fieldbus

Nguyên lý hoạt động của đồng hồ đo lưu lượng Endress Hauser O200

Đồng hồ đo lưu lượng Endress Hauser O200 hoạt động dựa trên hiện tượng Vortex – xoáy Kármán hình thành khi dòng chất lỏng, khí hoặc hơi đi qua một vật cản hình trụ bên trong ống đo.

Khi lưu chất di chuyển qua thân đồng hồ, nó sẽ gặp phải một thanh cản (gọi là bluff body). Vật cản này làm rối dòng chảy và tạo ra một chuỗi các vòng xoáy (vortex) phía sau. Tốc độ tạo ra các xoáy này có tần số tỷ lệ thuận với vận tốc dòng chảy.

Cảm biến bên trong đồng hồ sẽ ghi nhận tần số của các vòng xoáy này. Dựa trên số lượng xoáy và kích thước đường ống, thiết bị sẽ tính ra lưu lượng thể tích hoặc khối lượng của lưu chất.

Đặc biệt, dòng đồng hồ O200 còn được tích hợp thêm cảm biến đo nhiệt độ và áp suất, cho phép thiết bị tự động tính toán lưu lượng khối lượng của hơi và khí mà không cần bộ chuyển đổi bên ngoài. Ngoài ra, công nghệ Heartbeat Technology được tích hợp sẵn giúp kiểm tra liên tục tình trạng hoạt động của thiết bị mà không cần tháo rời hay dừng hệ thống.

Cấu tạo của đồng hồ đo lưu lượng Endress Hauser O200

Đồng hồ đo lưu lượng Endress Hauser O200 được cấu nên gồm nhiều bộ phận chính được thiết kế tối ưu cho việc đo lường chính xác lưu lượng của chất lỏng, khí và hơi trong môi trường công nghiệp khắc nghiệt.

• Thân đồng hồ: Là bộ phận chính của thiết bị, được làm từ thép không gỉ 1.4408 (CF3M) hoặc vật liệu hợp kim cao cấp. Thân đồng hồ chứa phần cản dòng và là nơi diễn ra hiện tượng xoáy Kármán. Đây là phần chịu áp lực và nhiệt độ cao, đảm bảo độ bền và ổn định trong vận hành.
• Vật cản dòng: Đây là thanh chắn cố định đặt giữa dòng chảy, tạo ra hiện tượng rối dòng để hình thành các xoáy phía sau. Tần suất xoáy được dùng để tính lưu lượng. Bluff body có độ bền cao, được gắn cố định và không có bộ phận chuyển động.
• Cảm biến đo rung: Được đặt ngay phía sau bluff body, cảm biến này ghi nhận dao động do các xoáy tạo ra. Dạng cảm biến sử dụng trong đồng hồ O200 là cảm biến tụ điện không trôi (capacitive sensor), nổi bật với độ ổn định cao, không bị ảnh hưởng bởi rung động môi trường hoặc tuổi thọ.
• Bộ đo tích hợp nhiệt độ và áp suất: Đồng hồ O200 được tích hợp cảm biến đo nhiệt độ và áp suất bên trong thân đồng hồ. Từ các giá trị này, thiết bị tự động tính toán lưu lượng khối lượng một cách chính xác cho hơi và khí, mà không cần thiết bị đo bên ngoài.
• Bộ xử lý tín hiệu: Đây là “bộ não” của thiết bị, xử lý tín hiệu từ cảm biến và chuyển đổi thành giá trị lưu lượng cụ thể. Bộ xử lý còn có khả năng phát hiện lỗi, lưu trữ dữ liệu, giao tiếp số qua các giao thức như HART, Modbus, PROFIBUS, EtherNet/IP…
• Ngăn kết nối riêng biệt: Thiết kế riêng biệt giúp dễ dàng đi dây và bảo trì. Đây là điểm cộng lớn trong các môi trường công nghiệp phức tạp, giúp thao tác lắp đặt an toàn và tiện lợi.
• Bộ phận hiển thị: Thiết bị có thể gắn màn hình hiển thị tại chỗ (hoặc remote), cung cấp các thông tin lưu lượng tức thời, tổng lưu lượng, chẩn đoán trạng thái thiết bị… Màn hình thường là LCD có đèn nền, dễ đọc kể cả trong môi trường tối.
• Vỏ bảo vệ (Housing): Vỏ bảo vệ được chế tạo đạt cấp kín IP66/67 hoặc IP68, phù hợp lắp đặt ngoài trời, chống bụi, nước và các tác nhân ăn mòn.

Lợi ích khi sử dụng đồng hồ đo lưu lượng Endress Hauser O200

Cải thiện kiểm soát quá trình: Đồng hồ đo lưu lượng O200 tích hợp đo nhiệt độ và áp suất cho hơi và khí, giúp người sử dụng kiểm soát quá trình vận hành hiệu quả hơn. Điều này rất quan trọng trong các ứng dụng như nhà máy nhiệt điện hoặc hệ thống sản xuất hơi, nơi sự ổn định và hiệu quả của quá trình là yếu tố quyết định.

Tăng cường độ bền cơ học cho phép đo lưu lượng: Với thiết kế cảm biến đặc biệt, đồng hồ đo lưu lượng O200 cung cấp độ chính xác cao trong suốt quá trình sử dụng, ngay cả trong những điều kiện khắc nghiệt giúp giảm thiểu rủi ro sự cố và tăng tuổi thọ của thiết bị.

Độ chính xác vượt trội với dòng chảy thấp: Đồng hồ O200 giữ nguyên độ chính xác ngay cả với số Reynolds (Re) xuống tới 10.000, nhờ vào thiết kế ống đo Vortex cực kỳ tuyến tính giúp đo lưu lượng chính xác trong nhiều loại môi trường, từ dòng chảy mạnh đến dòng chảy yếu.

Ổn định lâu dài: Cảm biến điện dung mạnh mẽ của đồng hồ O200 đảm bảo độ ổn định lâu dài, không bị ảnh hưởng bởi hiện tượng trôi dạt tín hiệu, giúp duy trì độ chính xác trong suốt vòng đời của thiết bị mà không cần hiệu chỉnh thường xuyên.

Dễ dàng kết nối và bảo trì: Cấu trúc thiết kế của đồng hồ O200 giúp dễ dàng kết nối và lắp đặt, với khoang kết nối riêng biệt và nhiều tùy chọn Ethernet giúp giảm thiểu thời gian cài đặt và nâng cấp, cũng như cải thiện tính linh hoạt trong môi trường công nghiệp.

Vận hành an toàn: Đồng hồ O200 không yêu cầu mở thiết bị trong quá trình bảo trì hoặc kiểm tra, giúp giảm thiểu rủi ro và tăng cường an toàn cho người vận hành. Công nghệ này đảm bảo rằng việc kiểm tra và bảo dưỡng không gây gián đoạn quá trình sản xuất.

Xác minh tích hợp với công nghệ Heartbeat: Với công nghệ Heartbeat, O200 cho phép tự chẩn đoán và xác minh hiệu suất của thiết bị mà không cần phải mở thiết bị. Điều này giúp tối ưu hóa quá trình bảo trì và đảm bảo rằng đồng hồ luôn hoạt động với độ chính xác cao nhất.

Ứng dụng của đồng hồ đo lưu lượng Endress Hauser O200

Ứng dụng trong hệ thống hơi công nghiệp và nhà máy nhiệt điện

Đồng hồ đo lưu lượng Vortex Endress Hauser O200 được thiết kế đặc biệt để đáp ứng yêu cầu đo lưu lượng hơi trong các hệ thống năng lượng. Thiết bị có khả năng chịu nhiệt cao, tích hợp sẵn cảm biến đo nhiệt độ và áp suất, từ đó cho phép tính toán chính xác lưu lượng khối lượng của hơi bão hòa hoặc hơi quá nhiệt. Việc này rất quan trọng trong việc quản lý tiêu thụ năng lượng, kiểm soát hiệu suất lò hơi và đảm bảo vận hành an toàn trong các nhà máy điện, xí nghiệp sử dụng hơi làm phương tiện truyền nhiệt.

Đo khí nén và khí công nghiệp trong nhà máy

Với độ chính xác cao và khả năng hoạt động ổn định, đồng hồ O200 là lựa chọn lý tưởng để đo khí nén, oxy, nitrogen, CO₂ và các loại khí công nghiệp khác. Thiết bị giúp phát hiện sớm các tổn thất năng lượng do rò rỉ khí, từ đó tối ưu hóa hệ thống khí nén, giảm chi phí vận hành và tăng hiệu quả sử dụng năng lượng.

Ngành chế biến thực phẩm, nước giải khát và dược phẩm

Trong các ngành đòi hỏi điều kiện vệ sinh nghiêm ngặt, như sản xuất thực phẩm và dược phẩm, đồng hồ O200 phát huy ưu điểm với vật liệu thân bằng inox 1.4408 (CF3M) hoặc hợp kim chống ăn mòn cao cấp. Nó không chỉ đo hơi hoặc khí trong quá trình gia nhiệt, tiệt trùng mà còn hỗ trợ giám sát dòng khí sạch, đảm bảo tuân thủ các quy chuẩn về an toàn thực phẩm và GMP.

Ứng dụng trong hóa chất, dầu khí và xử lý công nghiệp nặng

Đồng hồ O200 có thể làm việc ổn định trong môi trường khắc nghiệt, chịu được áp suất lên đến 100 bar và nhiệt độ lên đến 400°C hoặc hơn (tùy phiên bản). Vì vậy, thiết bị thường được lắp đặt trong các hệ thống xử lý hóa chất, dẫn khí hoặc truyền nhiệt trong nhà máy lọc dầu, nhà máy phân bón, và các dây chuyền công nghiệp nặng yêu cầu đo lưu lượng khí hoặc hơi có tính ăn mòn hoặc nguy hiểm.

Hệ thống HVAC (điều hòa không khí và sưởi ấm) trong tòa nhà, trung tâm thương mại, bệnh viện

Để kiểm soát và cân bằng hệ thống sưởi – thông gió – điều hòa không khí, O200 có thể giúp đo chính xác lượng hơi nóng hoặc khí cấp vào từng khu vực. Vậy nên rất quan trọng trong tối ưu hóa năng lượng, kiểm soát khí hậu nội thất và giảm chi phí vận hành trong các tòa nhà quy mô lớn.

Năng lượng tái tạo và các hệ thống thân thiện môi trường

Trong các nhà máy sản xuất năng lượng từ sinh khối, địa nhiệt, khí sinh học hoặc khí tái chế, đồng hồ O200 giúp giám sát chính xác lưu lượng khí, hơi và hỗn hợp chất. Giúp hỗ trợ kiểm soát quá trình đốt cháy, chuyển hóa năng lượng và đảm bảo hiệu suất cũng như mức phát thải theo đúng quy định.

Địa chỉ cung cấp đồng hồ đo lưu lượng Endress Hauser O200 uy tín, chính hãng và chất lượng cao

Nếu bạn đang tìm kiếm một địa chỉ cung cấp đồng hồ đo lưu lượng Endress Hauser O200 uy tín, chính hãng và chất lượng cao, thì Đồng Hồ Đo Lưu Lượng là lựa chọn đáng tin cậy hàng đầu dành cho bạn.

Chúng tôi chuyên nhập khẩu và phân phối các dòng sản phẩm đo lưu lượng cao cấp từ các thương hiệu quốc tế, trong đó có Endress Hauser – hãng thiết bị đo lường nổi tiếng toàn cầu đến từ Thụy Sĩ – Đức. Tại đây, bạn có thể tìm thấy các dòng Proline Prowirl O200 chính hãng, có đầy đủ giấy tờ chứng minh nguồn gốc như CO, CQ, chứng nhận chất lượng và kiểm định khi cần thiết.

Không chỉ cung cấp sản phẩm chuẩn kỹ thuật, Công ty còn có đội ngũ kỹ thuật am hiểu, luôn sẵn sàng hỗ trợ khách hàng trong việc tư vấn chọn model phù hợp, hướng dẫn lắp đặt, đấu nối hệ thống đo từ xa và hỗ trợ kỹ thuật sau bán hàng tận tâm. Sản phẩm được bảo hành chính hãng, đi kèm chính sách đổi trả linh hoạt nếu phát hiện lỗi kỹ thuật từ nhà sản xuất.

Ngoài ra, Công ty còn cung cấp giá cạnh tranh, hỗ trợ chiết khấu cho đại lý và công trình, cùng với dịch vụ giao hàng toàn quốc, đảm bảo tiến độ thi công của bạn không bị gián đoạn.

Với kinh nghiệm hơn 10 năm trong ngành thiết bị đo lưu lượng công nghiệp, ĐHĐLL không chỉ bán sản phẩm, mà còn đồng hành cùng khách hàng trong suốt quá trình sử dụng.
