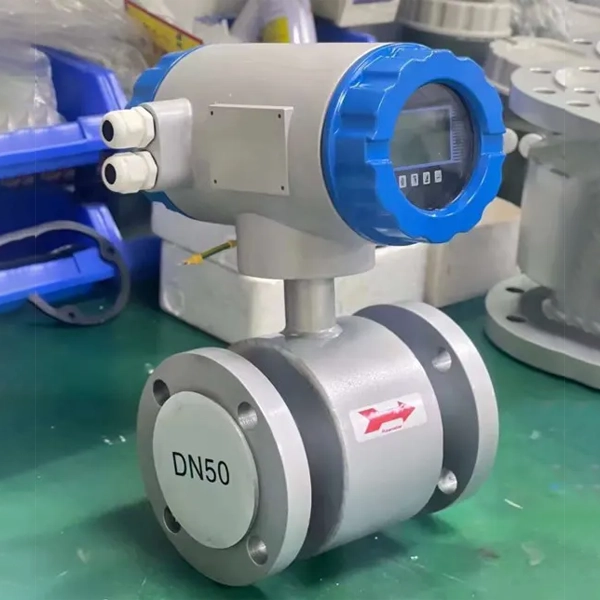

Đồng hồ đo lưu lượng hóa chất điện từ

Ngành công nghiệp hóa chất là một lĩnh vực sản xuất quan trọng, bao gồm hoạt động sản xuất, chế biến và phân phối nhiều loại hóa chất, từ hóa chất công nghiệp, hóa chất chuyên dụng đến hóa dầu, polyme, nhựa và dược phẩm. Đây là ngành đóng vai trò thiết yếu trong đời sống hiện đại, cung cấp nguyên liệu và hóa chất phục vụ sản xuất hàng loạt sản phẩm như thuốc men, nhựa, nhiên liệu, phân bón cũng như nhiều mặt hàng công nghiệp và tiêu dùng khác.

Không chỉ góp phần đáng kể vào sự phát triển kinh tế của nhiều quốc gia và nền kinh tế toàn cầu, ngành công nghiệp hóa chất còn tạo ra hàng triệu việc làm trên khắp thế giới. Tuy nhiên, lĩnh vực này cũng đối mặt với những thách thức lớn liên quan đến an toàn và môi trường, bởi nhiều loại hóa chất và quy trình sản xuất có thể gây ảnh hưởng tiêu cực đến sức khỏe con người cũng như hệ sinh thái.

Chính vì vậy, ngành hóa chất luôn chịu sự quản lý nghiêm ngặt của các cơ quan chức năng, yêu cầu các doanh nghiệp tuân thủ các tiêu chuẩn khắt khe về an toàn và bảo vệ môi trường nhằm hạn chế tối đa những tác động tiêu cực.

Trong bối cảnh đó, việc kiểm soát dòng chảy hóa chất là một yếu tố then chốt, giúp theo dõi lượng hóa chất sử dụng và kiểm soát lượng thải ra môi trường. Để thực hiện điều này, các hệ thống đo lường chuyên dụng như đồng hồ đo lưu lượng hóa chất điện từ được sử dụng. Vậy thiết bị này là gì? Ứng dụng của chúng ra sao? Chúng ta sẽ cùng tìm hiểu chi tiết trong nội dung tiếp theo.

Đồng hồ đo lưu lượng hóa chất điện từ là gì?

Đồng hồ đo lưu lượng hóa chất điện từ thuộc dòng đồng hồ đo lưu lượng nước hay còn gọi là đồng hồ đo hóa chất, là thiết bị dùng để đo tốc độ dòng chảy của chất lỏng hoặc khí có tính ăn mòn cao. Loại đồng hồ này được thiết kế đặc biệt để chịu được tác động của các hóa chất mạnh như axit, bazơ và dung môi, đồng thời đảm bảo độ chính xác và độ tin cậy cao trong các môi trường khắc nghiệt. Thông thường, đồng hồ đo hóa chất được chế tạo từ các vật liệu có khả năng chống ăn mòn tốt như inox, PTFE hoặc nhựa.

Thông số kỹ thuật của đồng hồ đo lưu lượng hóa chất điện từ

• Kích cỡ: DN15 – DN1000.
• Chất liệu: Nhựa Teflon, Inox304, Inox316.
• Nhiệt độ làm việc: -5℃ – 200℃.
• Áp lực: 10bar, 16bar.
• Môi trường hoạt động: Hóa chất, nước thải, acid, nước biển…
• Điện áp: 24V, 220V, 380V hoặc PIN.
• Kiểu kết nối: Lắp mặt bích.
• Tiêu chuẩn BS, JIS.
• Màn hình: Màn hình rời, màn hình liền.
• Kiểu đo: Cảm biến điện từ.
• Analog in out: 4 – 20mA.
• Chống nước: IP67, IP78.
• Bảo hành: 12 tháng đổi trả nếu có lỗi.
• Giấy tờ: CO~CQ đầy đủ.

Cấu tạo cơ bản của đồng hồ đo lưu lượng hóa chất điện từ

Đồng hồ đo lưu lượng hóa chất điện từ có thiết kế đặc biệt để đo các loại hóa chất có tính ăn mòn cao.

Thân đồng hồ

• Chứa dòng chảy và bảo vệ các linh kiện bên trong.
• Chất liệu thường là nhựa PVC, PP, PVDF, PTFE hoặc inox 316L để chống ăn mòn hóa chất.

Lớp lót

• Phủ bên trong thân đồng hồ để bảo vệ khỏi hóa chất ăn mòn.
• Vật liệu lót phổ biến: PTFE (Teflon), PFA, FEP, cao su EPDM…
• Lớp lót giúp đồng hồ hoạt động bền bỉ ngay cả với axit, bazơ mạnh.

Cảm biến điện từ

• Thường làm từ Titanium, Hastelloy C, Platinum, Tantalum để chịu được hóa chất mạnh.
• Cảm biến tiếp xúc với chất lỏng và đo điện áp cảm ứng do dòng chảy tạo ra.

Cuộn dây điện từ

• Tạo ra từ trường ổn định bên trong đường ống.
• Khi chất lỏng có tính dẫn điện chảy qua, nó tạo ra điện áp tỉ lệ với vận tốc dòng chảy.

Bộ xử lý tín hiệu

• Nhận tín hiệu từ cảm biến, chuyển đổi thành giá trị lưu lượng.
• Hiển thị thông tin trên màn hình LCD hoặc xuất tín hiệu 4-20mA, Modbus, Pulse… để kết nối với hệ thống giám sát.

Mặt bích/kết nối ren

• Giúp gắn kết đồng hồ vào hệ thống đường ống.
• Kết nối có thể là mặt bích, lắp ren, clamp tùy theo ứng dụng thực tế.

Nguyên lý hoạt động của đồng hồ đo lưu lượng hóa chất điện từ

Đồng hồ đo lưu lượng hóa chất điện từ hoạt động dựa trên định luật cảm ứng điện từ Faraday. Khi chất lỏng dẫn điện chảy qua từ trường, nó sẽ tạo ra một điện áp cảm ứng tỉ lệ với vận tốc dòng chảy. Điện áp này được đo bởi các điện cực và chuyển đổi thành giá trị lưu lượng.

Tạo từ trường

Cuộn dây điện từ tạo ra một từ trường vuông góc với hướng dòng chảy của chất lỏng.

Cảm ứng điện áp

Khi chất lỏng có tính dẫn điện đi qua từ trường, các ion trong chất lỏng sẽ di chuyển, tạo ra một điện áp cảm ứng.

Điện áp này tỉ lệ với vận tốc dòng chảy theo công thức: U = B x v x D Trong đó:

• U là điện áp cảm ứng (V)
• B là cường độ từ trường (T)
• v là vận tốc dòng chảy (m/s)
• D là đường kính lòng ống (m)

Đo lường và chuyển đổi tín hiệu

Các điện cực đặt trên thành ống thu nhận điện áp cảm ứng.

Bộ xử lý tín hiệu (Transmitter) khuếch đại và chuyển đổi điện áp thành giá trị lưu lượng thể tích.

Thông tin được hiển thị trên màn hình LCD hoặc xuất ra tín hiệu 4-20mA, Modbus, Pulse… để kết nối với hệ thống giám sát.

Ưu điểm của đồng hồ đo lưu lượng hóa chất điện từ

Độ chính xác cao

• Độ chính xác thường đạt ±0.5%, thậm chí có loại cao hơn (±0.2%).
• Không bị ảnh hưởng bởi áp suất, nhiệt độ hay độ nhớt của chất lỏng.

Không có bộ phận cơ khí chuyển động

• Không gây cản trở dòng chảy, không bị mài mòn, giúp kéo dài tuổi thọ.
• Giảm thiểu nhu cầu bảo trì, đặc biệt trong môi trường hóa chất ăn mòn.

Khả năng chống ăn mòn tốt

• Sử dụng vật liệu chống ăn mòn như PTFE, PFA, PVDF, inox 316L, Hastelloy C, Titanium….
• Phù hợp để đo các hóa chất mạnh như axit, bazơ, dung môi, nước muối, hóa chất công nghiệp….

Hoạt động trong môi trường có nhiệt độ và áp suất cao

• Hoạt động ổn định trong dải nhiệt độ rộng, có thể lên đến 200°C (tùy vật liệu lót).
• Chịu áp suất cao, thường lên đến PN16, PN25 hoặc cao hơn.

Không bị ảnh hưởng bởi độ nhớt và tạp chất

• Đo chính xác cả chất lỏng có độ nhớt cao như sơn, hóa chất đặc….
• Không bị cản trở bởi cặn bẩn hay hạt rắn nhỏ trong dung dịch.

Tích hợp nhiều chuẩn kết nối và tín hiệu

• Hỗ trợ nhiều giao thức truyền thông như 4-20mA, Modbus RTU, HART, Profibus….
• Dễ dàng kết nối với hệ thống SCADA, PLC để giám sát từ xa.

Ứng dụng linh hoạt

• Sử dụng trong nhiều lĩnh vực: hóa chất, dược phẩm, thực phẩm, nước thải, xử lý môi trường….
• Có thể lắp đặt trên các đường ống lớn, nhỏ khác nhau (từ DN10 đến DN2000).

Ứng dụng của đồng hồ đo lưu lượng hóa chất điện từ

Đồng hồ đo lưu lượng hóa chất điện từ được sử dụng rộng rãi trong các ngành công nghiệp cần đo lường chất lỏng có tính dẫn điện từ 5 µS/cm trở lên. Với khả năng chống ăn mòn cao, thiết bị này đặc biệt phù hợp để đo các loại hóa chất ăn mòn, nước thải, chất lỏng xử lý môi trường, thực phẩm lỏng, dược phẩm….

Ngành hóa chất và hóa dầu

✔ Đo lưu lượng các loại axit mạnh, bazơ, dung môi hóa học trong sản xuất công nghiệp.

✔ Kiểm soát lưu lượng hóa chất tẩy rửa, chất xúc tác trong quy trình chế biến.

✔ Giám sát lưu lượng hóa chất trong bể chứa, đường ống truyền dẫn để đảm bảo an toàn.

✔ Ứng dụng trong hệ thống pha trộn hóa chất để đảm bảo tỷ lệ chính xác.

Ví dụ hóa chất đo được: H₂SO₄ (axit sulfuric), NaOH (xút ăn da), HCl (axit clohidric), NH₄OH (amoniac lỏng), ethanol lỏng có lẫn nước…

Ngành xử lý nước và nước thải

✔ Đo lưu lượng nước thải công nghiệp, nước thải sinh hoạt có chứa hóa chất.

✔ Giám sát hóa chất xử lý nước, như clo lỏng, PAC, polymer, phèn nhôm, NaOCl (nước javen).

✔ Ứng dụng trong hệ thống bơm hóa chất tự động để điều chỉnh liều lượng chính xác.

✔ Đo lưu lượng bùn hoạt tính trong hệ thống xử lý nước thải tại các khu công nghiệp, nhà máy.

Ví dụ chất lỏng đo được: Nước thải có độ dẫn điện, bùn loãng, dung dịch PAC, FeCl₃, NaOCl…

Ngành thực phẩm và đồ uống

✔ Đo lưu lượng nước ép trái cây, sữa, bia, rượu, nước giải khát… trong quy trình sản xuất.

✔ Kiểm soát lưu lượng hóa chất phụ gia thực phẩm (chất tạo màu, chất bảo quản, enzyme…).

✔ Giám sát quy trình làm sạch CIP (Cleaning In Place) với hóa chất NaOH, HNO₃…

✔ Ứng dụng trong dây chuyền sản xuất nước khoáng, nước có gas, đồ uống lên men.

Ví dụ chất lỏng đo được: Nước có khoáng, nước trái cây, bia, rượu, sữa tươi, siro đường có nước, hóa chất vệ sinh đường ống thực phẩm.

Ngành dược phẩm và hóa mỹ phẩm

✔ Đo lưu lượng hóa chất pha chế thuốc, mỹ phẩm dạng lỏng.

✔ Kiểm soát nguyên liệu lỏng trong sản xuất dược phẩm, như dung môi, cồn y tế có nước.

✔ Đo lưu lượng hóa chất trong dây chuyền sản xuất dầu gội, kem dưỡng, nước hoa.

Ví dụ chất lỏng đo được: Cồn ethanol pha nước, glycerin có nước, dung dịch sát khuẩn, hóa chất làm mỹ phẩm…

Ngành công nghiệp giấy, dệt nhuộm

✔ Đo lưu lượng hóa chất tẩy trắng, nhuộm vải, xử lý bột giấy.

✔ Kiểm soát hóa chất trong dây chuyền sản xuất giấy, vải để đảm bảo đúng tỷ lệ pha trộn.

✔ Giám sát lưu lượng nước thải có chứa phẩm nhuộm, hóa chất tẩy rửa trước khi xả ra môi trường.

Ví dụ chất lỏng đo được: NaOH, phẩm nhuộm gốc nước, hóa chất tẩy rửa xút loãng…

Ngành sản xuất pin, ắc quy

✔ Đo lưu lượng axit sulfuric (H₂SO₄) trong sản xuất pin, ắc quy.

✔ Kiểm soát hóa chất trong quá trình pha trộn dung dịch điện phân.

✔ Giám sát lưu lượng chất thải hóa học để xử lý an toàn.

Ví dụ chất lỏng đo được: Axit H₂SO₄ loãng, dung dịch điện phân có nước.

Ngành năng lượng và môi trường

✔ Đo lưu lượng hóa chất xử lý nước trong nhà máy nhiệt điện, thủy điện.

✔ Giám sát hóa chất chống cáu cặn, chống ăn mòn trong hệ thống làm mát, lò hơi.

✔ Ứng dụng trong hệ thống kiểm soát chất thải lỏng từ nhà máy công nghiệp.

Ví dụ chất lỏng đo được: Nước khử ion có muối khoáng, hóa chất xử lý lò hơi…

Lưu ý: Đồng hồ đo lưu lượng hóa chất điện từ KHÔNG đo được

❌ Dầu (dầu diesel, dầu nhớt, dầu ăn, xăng, dầu khoáng, dầu thực vật…).

❌ Các dung dịch không có tính dẫn điện, như nước tinh khiết, cồn nguyên chất 100%, dung môi hữu cơ không có nước.
