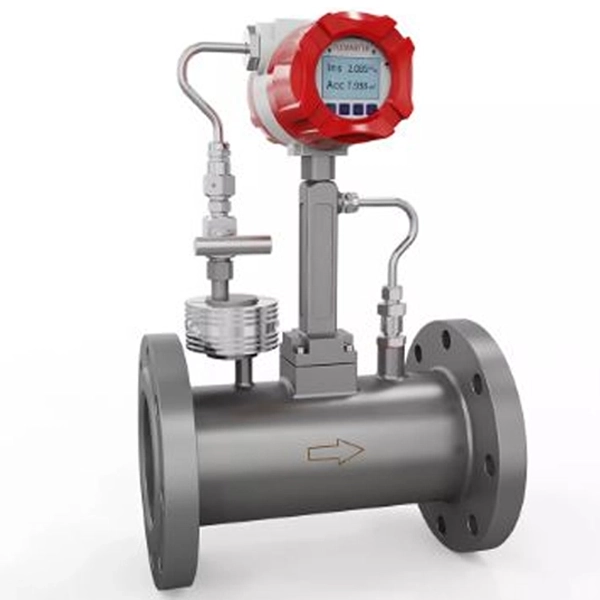

Đồng hồ đo lưu lượng hơi bão hòa

Đôi nét về đồng hồ đo lưu lượng hơi bão hòa

Đồng hồ đo lưu lượng hơi bão hòa thuộc dòng đồng hồ đo lưu lượng Vortex là thiết bị chuyên dụng để đo tốc độ dòng chảy và lưu lượng của hơi nước khi nó đang ở trạng thái bão hòa. Hơi bão hòa là hơi nước tồn tại trong điều kiện cân bằng nhiệt động với nước lỏng ở cùng một áp suất và nhiệt độ, nghĩa là nó chưa trở thành hơi quá nhiệt nhưng cũng không bị ngưng tụ thành nước.

Trong các hệ thống công nghiệp, hơi bão hòa được sử dụng rộng rãi để truyền nhiệt, vận hành máy móc và cung cấp năng lượng cho nhiều quy trình sản xuất. Do đó, việc đo lường chính xác lưu lượng hơi có vai trò quan trọng trong việc kiểm soát tiêu hao nhiên liệu, đảm bảo hiệu suất hoạt động của hệ thống và tối ưu hóa chi phí vận hành.

Để đo chính xác lưu lượng hơi bão hòa, đồng hồ đo phải có khả năng chịu được áp suất và nhiệt độ cao, đồng thời đảm bảo độ chính xác trong điều kiện hệ thống thay đổi. Các công nghệ đo thường được sử dụng bao gồm đo chênh áp, đo xoáy Vortex hoặc đo khối lượng trực tiếp nhằm xác định tốc độ dòng chảy và lưu lượng hơi trong đường ống.

Tóm lại, đồng hồ đo lưu lượng hơi bão hòa là thiết bị quan trọng giúp đo đạc và kiểm soát lượng hơi nước bão hòa trong các hệ thống công nghiệp, góp phần nâng cao hiệu quả vận hành và tiết kiệm năng lượng.

Thông số kỹ thuật của đồng hồ đo lưu lượng hơi bão hòa

• Kích thước: DN15 – DN600 inch.
• Lưu lượng lớn nhất: 265 tấn/h (hơi, khí).
• Đối với dòng chảy là chất khí (70m/s).
• Môi trường làm việc ở áp suất: 1,6 Mpa – 6,4 Mpa.
• Nhiệt độ làm việc: -40°C – 350 °C
• Tín hiệu đầu ra: Analog 4-20mA, Tín hiệu xung 2-3000Hz
• Độ chính xác làm việc 99% (chất khí, hơi)
• Màn hình hiển thị: LCD
• Vật liệu thân bằng inox 304.
• Kiểu kết nối: Mặt bích
• Chất liệu cảm biến: Inox 316L

Nguyên lý hoạt động của đồng hồ đo lưu lượng hơi bão hòa

Đồng hồ đo lưu lượng hơi bão hòa là thiết bị chuyên dụng dùng để đo lường chính xác lượng hơi bão hòa di chuyển trong hệ thống đường ống. Thiết bị này kết hợp giữa công nghệ cơ học và điện tử để thu thập và xử lý dữ liệu về áp suất, nhiệt độ và lưu lượng của hơi bão hòa.

Thành phần quan trọng nhất của đồng hồ là cảm biến, thường bao gồm cảm biến áp suất, nhiệt độ và đôi khi là độ ẩm. Các cảm biến này có nhiệm vụ đo đạc chính xác các thông số vật lý của hơi bão hòa và chuyển đổi chúng thành tín hiệu điện. Dữ liệu thu được sau đó được gửi đến bộ xử lý trung tâm, nơi thực hiện các phép tính để xác định lưu lượng hơi bão hòa trong hệ thống.

Cấu tạo của đồng hồ đo lưu lượng hơi bão hòa

Phần thân của đồng hồ:
Thân đồng hồ được chế tạo từ các vật liệu bền bỉ như gang, inox hoặc thép cacbon, kết hợp với lớp gioăng Teflon PTFE, FEP giúp tăng cường khả năng chịu nhiệt, chống ăn mòn và thích ứng tốt với môi trường axit hoặc hóa chất mạnh.

Thiết kế thân đồng hồ thường có dạng ống rỗng, hình tròn, không chứa vật cản bên trong để đảm bảo dòng chảy thông suốt. Bên trong, đồng hồ được trang bị các lỗ nhỏ cảm biến nhằm thu nhận thông tin về lưu lượng và truyền tín hiệu đến bảng mạch điện tử để xử lý dữ liệu đo.

Hai mặt bích được tích hợp trực tiếp trên thân đồng hồ giúp việc kết nối với đường ống trở nên dễ dàng, đồng thời hỗ trợ quá trình lắp đặt, bảo trì và sửa chữa thuận tiện hơn.

Phần mặt hiển thị đồng hồ:
Đồng hồ được trang bị màn hình LCD hoặc LED hiện đại, hiển thị rõ ràng các thông số như lưu lượng tổng, lưu lượng tức thời và tốc độ dòng chảy.

Thiết bị có thể hiển thị kết quả đo bằng nhiều đơn vị khác nhau như m³/h, m³/s, lít/h…, giúp người dùng dễ dàng theo dõi và kiểm soát lưu lượng theo nhu cầu sử dụng.

Tính năng nổi bật của đồng hồ đo lưu lượng hơi bão hòa

Độ chính xác cao: Thiết bị đo lưu lượng hơi bão hòa đảm bảo khả năng đo lường chuẩn xác, giúp kiểm soát chặt chẽ lưu lượng hơi trong các quy trình quan trọng.

Chức năng đa dạng: Không chỉ đo lưu lượng, thiết bị này còn theo dõi đồng thời áp suất, nhiệt độ và độ ẩm, hỗ trợ điều chỉnh và duy trì điều kiện vận hành tối ưu.

Dễ lắp đặt và vận hành: Được thiết kế thân thiện với người dùng, thiết bị có màn hình hiển thị rõ ràng, giúp theo dõi thông số dễ dàng và thuận tiện trong quá trình sử dụng.

Khả năng kết nối hiện đại: Hỗ trợ giao tiếp với các hệ thống điều khiển tự động thông qua giao diện điện tử, giúp việc tích hợp vào quy trình sản xuất trở nên đơn giản và hiệu quả.

Độ bền cao, chống ăn mòn: Sản phẩm được chế tạo từ vật liệu có khả năng chống ăn mòn, chịu được môi trường làm việc khắc nghiệt như nhiệt độ cao, áp suất lớn và môi trường hóa chất.

Lưu ý khi lắp đặt đồng hồ đo lưu lượng hơi bão hòa

Đồng hồ đo hơi nước điện tử nên được lắp đặt ở các hệ thống ổn định, không rung lắc để đảm bảo độ chính xác và tránh sai số khi đo.

Tránh lắp đặt đồng hồ đo hơi nóng dạng điện tử gần các thiết bị có thể gây nhiễu tín hiệu như máy biến áp hoặc động cơ điện.

Để hạn chế nhiễu cho đồng hồ đo hơi nóng bù nhiệt dạng điện tử, cần thực hiện nối đất theo đúng tiêu chuẩn kỹ thuật.

Khi lắp đặt ngoài trời, nên có mái che bảo vệ để ngăn nước xâm nhập vào bộ phận điện bên trong.

Hệ thống đường ống dẫn nhiên liệu, hơi, khí và chất lỏng cần đảm bảo sạch, không chứa tạp chất để tránh ảnh hưởng đến độ bền và hiệu suất của đồng hồ.

Việc sử dụng và kết nối đồng hồ đo lưu lượng nước nóng phải đúng với mức điện áp yêu cầu, tránh tình trạng sai điện áp có thể gây cháy nổ, làm hư hỏng thiết bị.

Nơi mua đồng hồ đo lưu lượng hơi nóng bão hòa

Tự hào là nhà phân phối đồng hồ đo lưu lượng chính hãng tại Việt Nam, Đồng Hồ Đo Lưu Lượng (ĐHĐLL) cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, đáp ứng đầy đủ tiêu chuẩn kỹ thuật với mức giá cạnh tranh.

Chúng tôi cung cấp đa dạng các dòng sản phẩm đồng hồ đo lưu lượng, trong đó nổi bật là đồng hồ đo lưu lượng hơi nóng bão hòa, được nhập khẩu chính hãng, đi kèm đầy đủ giấy tờ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ) và tuân thủ các tiêu chuẩn kỹ thuật khắt khe, đảm bảo độ chính xác cao và độ bền vượt trội. Quý khách vui lòng liên hệ trực tiếp với chúng tôi để được tư vấn chi tiết và hỗ trợ đặt hàng nhanh chóng. Chúng tôi luôn sẵn sàng đồng hành cùng khách hàng trong suốt quá trình lựa chọn, lắp đặt và sử dụng sản phẩm.
