Đồng hồ đo lưu lượng hơi nước bão hòa

Vài nét về đồng hồ đo lưu lượng hơi nước bão hòa

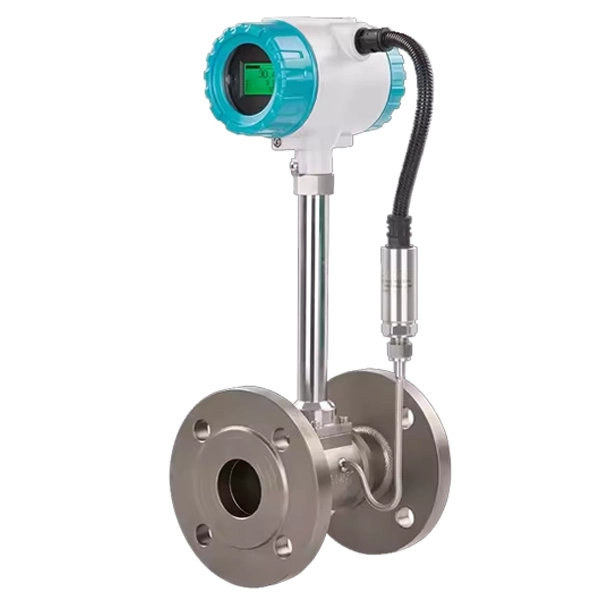

Đồng hồ đo lưu lượng hơi nước bão hòa thuộc dòng đồng hồ đo lưu lượng Vortex – là thiết bị chuyên dụng dùng để đo lưu lượng của hơi nước trong trạng thái bão hòa – tức là khi nước và hơi nước cùng tồn tại ở ngưỡng nhiệt độ và áp suất cân bằng. Trong môi trường công nghiệp, đặc biệt là các hệ thống lò hơi, truyền nhiệt, hoặc nhà máy điện, thiết bị này đóng vai trò cực kỳ quan trọng trong việc giám sát và kiểm soát lượng hơi tiêu thụ một cách chính xác.

Đối với dòng đồng hồ dạng vortex, đây là loại đồng hồ rất phổ biến để đo hơi nước bão hòa nhờ thiết kế chắc chắn, độ bền cao và khả năng chịu được điều kiện nhiệt độ – áp suất khắc nghiệt. Thiết bị thường được chế tạo bằng vật liệu chống ăn mòn và chịu nhiệt như thép không gỉ, cho phép hoạt động ổn định trong thời gian dài mà không cần bảo trì thường xuyên.

Ngày nay, nhiều model còn tích hợp thêm cảm biến đo áp suất và nhiệt độ để hỗ trợ tính toán lưu lượng khối lượng hoặc năng lượng, phục vụ cho các hệ thống giám sát năng lượng chuyên sâu. ĐHĐLL cung cấp hết các dạng model phù hợp với nhu cầu của quý khách.

Thông số kỹ thuật của đồng hồ đo lưu lượng hơi nước bão hòa

• Kích thước đồng hồ: DN15 ~ DN300
• Dải lưu lượng: 2 ~ 300 m³/h (tùy size)
• Nhiệt độ làm việc: 0 ~ 250°C (một số model lên đến 400°C)
• Áp suất làm việc: đến 16 bar (có thể lên tới 40 bar tùy phiên bản)
• Vật liệu thân đồng hồ: Inox 304 / 316L
• Nguồn cấp: 24VDC hoặc pin lithium
• Tín hiệu đầu ra: 4-20mA, xung, Modbus RS485, HART
• Độ chính xác: ±1.0% lưu lượng tức thời
• Kiểu kết nối: Mặt bích tiêu chuẩn JIS / ANSI / DIN
• Cấp bảo vệ: IP65 – IP67 (dùng ngoài trời được)

Nguyên lý hoạt động của đồng hồ đo lưu lượng hơi nước bão hòa

Đồng hồ đo lưu lượng hơi nước bão hòa hoạt động dựa trên hiện tượng tách xoáy (vortex shedding) – một hiện tượng khí động học xảy ra khi dòng hơi đi qua một vật cản.
Khi hơi nước bão hòa chảy qua thân đồng hồ, nó gặp một vật cản cố định (thường gọi là “vortex shedder”). Tại đây, dòng hơi sẽ bị chia đôi và tạo ra các vòng xoáy khí liên tục ở hai bên vật cản. Các xoáy này không hình thành ngẫu nhiên, mà xuất hiện theo một tần số nhất định. Tần số này tỷ lệ tuyến tính với vận tốc dòng chảy của hơi nước.

Cảm biến bên trong đồng hồ sẽ đếm số lượng xoáy sinh ra mỗi giây, sau đó chuyển đổi thành lưu lượng tức thời. Một số model cao cấp còn tích hợp thêm cảm biến nhiệt độ và áp suất, cho phép tính được lưu lượng khối lượng (kg/h) hoặc năng lượng (kJ, GJ) của hơi nước bão hòa – cực kỳ hữu ích cho việc theo dõi hiệu suất hệ thống và tiết kiệm năng lượng.

Cấu tạo của đồng hồ đo lưu lượng hơi nước bão hòa

• Thân đồng hồ: Thân đồng hồ là bộ phận chính chứa dòng hơi nước bão hòa đi qua. Nó thường được chế tạo từ inox 304 hoặc 316L để chịu được nhiệt độ cao và áp suất lớn, đồng thời chống ăn mòn tốt trong môi trường công nghiệp. Kiểu kết nối phổ biến là mặt bích hoặc ren, phù hợp với nhiều loại đường ống khác nhau trong nhà máy hoặc hệ thống hơi.
• Bộ tạo xoáy (Vortex Shedder): Đây là bộ phận tạo ra hiện tượng tách xoáy – nguyên lý cơ bản của đồng hồ vortex. Khi hơi nước đi qua thanh chắn này, nó bị chia làm hai dòng, tạo ra các xoáy khí đều đặn phía sau vật cản. Tần số của các xoáy tỷ lệ thuận với vận tốc dòng chảy và được sử dụng để tính lưu lượng.
• Cảm biến dao động: Cảm biến được đặt ngay sau bộ tạo xoáy, có nhiệm vụ ghi lại dao động do xoáy gây ra. Loại cảm biến thường dùng có thể là cảm biến áp điện, điện dung hoặc siêu âm, tùy theo công nghệ của nhà sản xuất. Cảm biến này cực kỳ nhạy và là bộ phận then chốt giúp xác định lưu lượng chính xác.
• Bộ xử lý tín hiệu: Bộ xử lý tín hiệu, hay còn gọi là transmitter, tiếp nhận tín hiệu từ cảm biến dao động, xử lý tần số xoáy và chuyển đổi thành giá trị lưu lượng. Một số model còn có chức năng bù nhiệt độ và áp suất để tính ra lưu lượng khối lượng hoặc năng lượng hơi nước. Thông số đầu ra thường ở dạng 4-20mA, xung, hoặc giao tiếp Modbus RS485/HART để kết nối với hệ thống giám sát.
• Cảm biến nhiệt độ và áp suất (tùy chọn): Một số dòng đồng hồ vortex cao cấp được tích hợp thêm cảm biến đo nhiệt độ và áp suất. Các cảm biến này cho phép đồng hồ tính toán chính xác hơn trong các điều kiện vận hành thực tế, đồng thời hỗ trợ đo năng lượng hoặc khối lượng hơi thay vì chỉ đo lưu lượng thể tích đơn thuần.
• Màn hình hiển thị và cổng kết nối: Nhiều model vortex hiện đại tích hợp màn hình LCD giúp người vận hành theo dõi trực tiếp lưu lượng tức thời, tổng lưu lượng, nhiệt độ và áp suất. Thiết bị còn hỗ trợ các cổng tín hiệu tiêu chuẩn để truyền dữ liệu về trung tâm điều khiển hoặc hệ thống tự động hóa.

Ưu điểm của đồng hồ đo lưu lượng hơi nước bão hòa

Đồng hồ đo lưu lượng hơi nước bão hòa được sử dụng rộng rãi trong công nghiệp không chỉ vì đo chính xác mà còn vì sở hữu nhiều ưu điểm vượt trội so với các công nghệ đo truyền thống.

• Đo chính xác và ổn định: Công nghệ đo dựa trên tần số tạo xoáy giúp thiết bị đo ổn định ngay cả khi lưu lượng thay đổi liên tục. Độ chính xác thường đạt ±1% giá trị đo, đáp ứng tốt yêu cầu khắt khe trong các hệ thống hơi nước công nghiệp.
• Không có bộ phận chuyển động: Vortex là dạng đồng hồ tĩnh, không có bánh răng hay cánh quạt quay nên gần như không bị mài mòn cơ học. Điều này giúp kéo dài tuổi thọ thiết bị, giảm thiểu hỏng hóc và tiết kiệm chi phí bảo trì đáng kể.
• Chịu được nhiệt độ và áp suất cao: Đồng hồ đo lưu lượng hơi nước bão hòa dạng Vortex có khả năng hoạt động ổn định trong điều kiện khắc nghiệt, với mức nhiệt lên đến 400°C và áp suất lên đến 40 bar. Đây là điểm mạnh lớn khi sử dụng trong các hệ thống lò hơi, nhà máy nhiệt điện, dệt nhuộm hay sản xuất thực phẩm.
• Tích hợp đo nhiệt độ và áp suất: Nhiều dòng đồng hồ vortex hiện đại có thể gắn thêm cảm biến đo áp suất và nhiệt độ để tính lưu lượng khối lượng (kg/h) hoặc năng lượng (GJ/h). Tính năng này giúp quản lý tiêu thụ hơi nước hiệu quả hơn, từ đó nâng cao hiệu suất và tiết kiệm chi phí năng lượng.
• Dễ dàng kết nối hệ thống SCADA hoặc PLC: Thiết bị hỗ trợ nhiều chuẩn tín hiệu như 4-20mA, xung, RS485 Modbus hoặc HART. Điều này giúp việc tích hợp vào hệ thống điều khiển tự động trở nên đơn giản, phù hợp với các nhà máy hiện đại.
• Lắp đặt linh hoạt, bảo trì đơn giản: Đồng hồ đo lưu lượng hơi nước bão hòa có thể lắp đặt theo chiều ngang hoặc dọc, không yêu cầu đoạn ống thẳng quá dài. Ngoài ra, việc bảo trì, vệ sinh thiết bị cũng rất thuận tiện nhờ cấu trúc đơn giản và dễ tháo lắp.
• Tối ưu chi phí đầu tư dài hạn: Với độ bền cao, tuổi thọ dài và khả năng hoạt động ổn định trong nhiều năm, đồng hồ vortex giúp doanh nghiệp tiết kiệm chi phí vận hành và thay thế thiết bị, đặc biệt khi so với các loại đồng hồ cơ khí truyền thống.

Ứng dụng đồng hồ đo lưu lượng hơi nước bão hòa vào đường ống công nghiệp

Đồng hồ đo lưu lượng hơi nước bão hòa dạng vortex được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp nhờ khả năng làm việc ổn định trong môi trường khắc nghiệt và cho kết quả đo chính xác, tin cậy. Thiết bị này đóng vai trò quan trọng trong việc kiểm soát năng lượng, giám sát sản xuất và tối ưu hiệu suất vận hành.

Nhà máy nhiệt điện và hệ thống nồi hơi công nghiệp

Trong các hệ thống lò hơi, việc kiểm soát lưu lượng hơi nước bão hòa là yếu tố then chốt giúp đảm bảo an toàn, tránh quá nhiệt hoặc thiếu hơi trong quá trình vận hành. Đồng hồ vortex giúp đo chính xác lưu lượng hơi cấp đến các tua-bin, bộ gia nhiệt hoặc bộ trao đổi nhiệt, từ đó tối ưu hóa hiệu suất sử dụng nhiên liệu.

Ngành dệt nhuộm và giặt là công nghiệp

Hơi nước bão hòa là nguồn nhiệt chính trong nhiều quy trình như sấy vải, hấp nhuộm và khử trùng. Việc giám sát lưu lượng hơi giúp đảm bảo chất lượng sản phẩm đồng đều, đồng thời giúp doanh nghiệp quản lý tốt lượng tiêu thụ năng lượng và chi phí vận hành.

Nhà máy thực phẩm và đồ uống

Trong ngành chế biến thực phẩm, hơi nước được dùng để thanh trùng, tiệt trùng hoặc gia nhiệt nguyên liệu. Đồng hồ vortex giúp đo lường chính xác lượng hơi sử dụng tại từng công đoạn, từ đó dễ dàng truy xuất dữ liệu sản xuất và kiểm soát chất lượng toàn bộ quy trình.

Ngành hóa chất và dược phẩm

Hơi nước bão hòa thường được dùng trong các hệ thống phản ứng hóa học, khử trùng thiết bị và vận chuyển nguyên liệu. Việc kiểm soát lưu lượng giúp đảm bảo điều kiện nhiệt độ – áp suất ổn định, phục vụ cho các phản ứng hóa học cần sự chính xác tuyệt đối.

Trung tâm HVAC và hệ thống sưởi công nghiệp

Hệ thống sưởi sử dụng hơi nước bão hòa để cấp nhiệt cho các tòa nhà, nhà xưởng hoặc kho lạnh. Đồng hồ vortex được lắp tại các đoạn ống chính giúp giám sát lưu lượng phân phối nhiệt, đồng thời cảnh báo khi có rò rỉ hoặc sụt áp bất thường.
