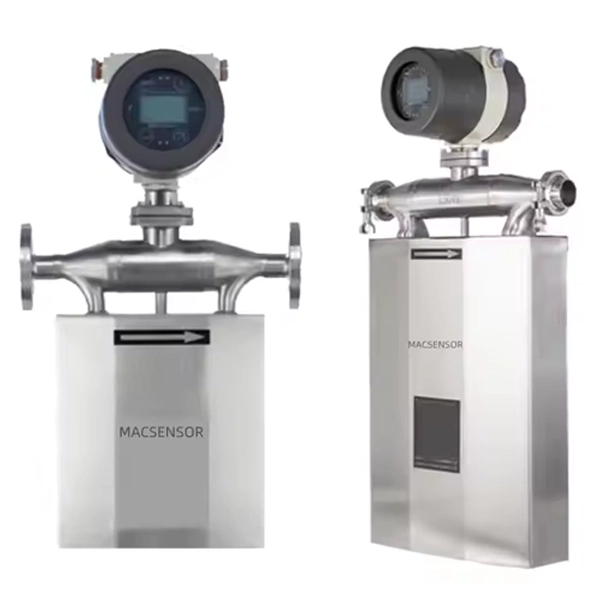

Đồng hồ đo lưu lượng hơi nước Coriolis

Giới thiệu chung về đồng hồ đo lưu lượng hơi nước Coriolis

Đồng hồ đo lưu lượng hơi nước Coriolis là thiết bị đo lưu lượng thế hệ mới sử dụng nguyên lý dao động của ống dẫn để xác định lưu lượng khối lượng thực tế của hơi nước. Với khả năng đo trực tiếp khối lượng, mật độ và nhiệt độ dòng chảy, thiết bị này mang lại độ chính xác cực cao, vượt trội hơn hẳn so với các loại đồng hồ đo lưu lượng truyền thống như kiểu cơ, điện từ hay siêu âm.

Thiết kế của đồng hồ Coriolis thường sử dụng ống đôi hoặc ống Z (Z-tube), có khả năng chịu được áp suất và nhiệt độ cao – điều kiện lý tưởng để đo lưu lượng hơi nước bão hòa hoặc hơi quá nhiệt. Một trong những điểm nổi bật là khả năng hoạt động ổn định, không bị ảnh hưởng bởi thay đổi dòng chảy, rung động đường ống hay hướng lắp đặt.

Loại đồng hồ này được sử dụng phổ biến trong các ngành như: nhà máy nhiệt điện, thực phẩm – đồ uống, hóa chất, dược phẩm, chế biến dầu khí và công nghiệp nặng. Nhờ khả năng đo chính xác và linh hoạt, Coriolis là giải pháp lý tưởng để kiểm soát tiêu hao năng lượng hơi, tối ưu hóa quy trình sản xuất và tiết kiệm chi phí vận hành.

Thông số kỹ thuật:

• Bảo hành: 12 tháng
• Hỗ trợ tùy chỉnh: OEM, ODM
• Thương hiệu: Macsensor
• Model: MQF
• Kích thước ống: DN3 ~ DN250
• Nhiệt độ môi chất: -200℃ đến +350℃
• Tín hiệu đầu ra: 4–20mA (tải <500Ω)
• Giao tiếp: RS-485 (MODBUS-RTU), HART
• Chống cháy nổ: EX d ib II C T6 Gb
• Nguồn cấp: 24VDC; 220VAC hoặc kết hợp 24VDC/AC

Cấu tạo cơ bản đồng hồ đo lưu lượng hơi nước Coriolis

Ống đo (Measuring Tube)

Đây là bộ phận trung tâm nơi hơi nước đi qua. Thông thường, ống được thiết kế theo dạng uốn cong (hình chữ U hoặc đôi ống song song) để tạo điều kiện cho dao động xảy ra. Chất liệu thường là inox 316L, Hastelloy C hoặc Titanium – các vật liệu chịu nhiệt, chịu áp lực cao và chống ăn mòn tốt. Ống đo sẽ rung theo tần số cộng hưởng nhất định khi không có dòng chảy, và dao động sẽ thay đổi khi có lưu lượng đi qua, tạo ra hiệu ứng Coriolis.

Bộ tạo dao động (Drive Coil / Exciter)

Bộ phận này làm cho ống đo rung ở tần số cộng hưởng thông qua tác động điện từ. Khi hơi nước chảy qua, lực Coriolis tác động lên ống làm thay đổi dạng dao động – một đầu sẽ chậm lại, đầu kia nhanh hơn. Sự biến dạng này là nền tảng để tính lưu lượng khối lượng.

Cảm biến phát hiện dao động (Pick-up Sensors)

Được đặt ở hai đầu của ống đo, các cảm biến này ghi lại sự lệch pha giữa các dao động. Mức độ lệch pha càng lớn thì lưu lượng khối lượng càng cao. Ngoài ra, cảm biến còn đo độ rung để tính mật độ và theo dõi trạng thái hoạt động của đồng hồ.

Bộ xử lý tín hiệu (Transmitter)

• Lưu lượng khối lượng (kg/h hoặc t/h)
• Mật độ (kg/m³)
• Nhiệt độ môi chất (°C)
• Lưu lượng thể tích (m³/h nếu cần)

Ngoài ra, transmitter còn cung cấp các ngõ ra tín hiệu như 4–20mA, RS485 (Modbus RTU), HART, v.v. Tùy phiên bản, transmitter có thể tích hợp hoặc gắn rời.

Vỏ bảo vệ và lớp cách nhiệt (Housing & Insulation)

Do hơi nước có nhiệt độ cao, đồng hồ thường được bọc trong vỏ cách nhiệt và chống cháy nổ (nếu dùng trong môi trường nguy hiểm). Lớp vỏ bảo vệ này giúp giảm thất thoát nhiệt, tránh hiện tượng ngưng tụ và tăng tuổi thọ cảm biến.

Nguyên lý hoạt động cơ bản của đồng hồ đo lưu lượng hơi nước Coriolis

Đồng hồ đo lưu lượng hơi nước Coriolis hoạt động dựa trên hiệu ứng Coriolis, khi hơi nước chảy qua một ống đo đang dao động. Bộ kích dao động (drive coil) tạo ra dao động cho ống đo theo tần số cộng hưởng. Khi hơi nước chảy qua ống, lực Coriolis tác động làm xoắn ống, gây ra sự lệch pha giữa hai đầu ống dao động. Cảm biến phát hiện sự lệch pha này và tín hiệu được gửi về bộ xử lý (transmitter), nơi tính toán lưu lượng khối lượng, mật độ và nhiệt độ của hơi nước. Cuối cùng, kết quả được xuất ra dưới dạng tín hiệu analog (4-20mA), Modbus, hoặc HART.

Ưu điểm của đồng hồ đo lưu lượng hơi nước Coriolis

Đồng hồ đo lưu lượng hơi nước Coriolis có nhiều ưu điểm nổi bật, giúp chúng trở thành lựa chọn lý tưởng cho các ứng dụng yêu cầu độ chính xác cao và khả năng đo lưu lượng khối lượng trong môi trường nhiệt độ và áp suất cao.

Đo lưu lượng khối lượng chính xác

Đồng hồ Coriolis đo lưu lượng khối lượng trực tiếp, không cần phải phụ thuộc vào mật độ môi chất hoặc điều kiện dòng chảy như các loại đồng hồ đo lưu lượng thể tích. Điều này giúp mang lại độ chính xác cao, đặc biệt trong các ứng dụng yêu cầu đo chính xác hơi nước, dầu, hóa chất, hoặc các chất có mật độ thay đổi theo điều kiện nhiệt độ và áp suất.

Khả năng đo rộng, linh hoạt

Đồng hồ Coriolis có thể đo được nhiều loại môi chất, bao gồm cả hơi nước quá nhiệt và hơi bão hòa trong các ứng dụng công nghiệp và lò hơi. Nó không chỉ đo được lưu lượng khối lượng, mà còn đo được mật độ, nhiệt độ và các thông số khác mà các loại đồng hồ đo lưu lượng khác không làm được.

Độ chính xác cao ở nhiều điều kiện

Không bị ảnh hưởng bởi các yếu tố như biến động áp suất, nhiệt độ, tốc độ dòng chảy, hay sự thay đổi của thành phần môi chất. Điều này giúp đảm bảo độ chính xác trong việc đo lưu lượng dù môi trường có thay đổi.

Không có bộ phận cơ khí di chuyển

Với thiết kế không có bộ phận cơ khí di chuyển, đồng hồ Coriolis ít bị hao mòn, giúp tăng tuổi thọ và giảm chi phí bảo trì. Điều này cũng giúp đồng hồ hoạt động ổn định trong các môi trường khắc nghiệt, như nhiệt độ cao và áp suất lớn.

Khả năng chống ăn mòn và độ bền cao

Được làm từ các vật liệu như Inox 316L, Hastelloy hoặc Titanium, đồng hồ Coriolis có khả năng chống ăn mòn và chịu được các môi chất khắc nghiệt, điều này đặc biệt quan trọng trong các ứng dụng với hóa chất hoặc môi trường có tính ăn mòn cao.

Đo được nhiều thông số cùng lúc

Không chỉ đo lưu lượng, đồng hồ Coriolis còn có thể đo mật độ, nhiệt độ, và lưu lượng thể tích (tính toán từ khối lượng), giúp giảm thiểu số lượng cảm biến cần thiết trong hệ thống và cung cấp thông tin toàn diện cho quá trình điều khiển.

Dễ dàng tích hợp và bảo trì

Đồng hồ Coriolis có thể được tích hợp dễ dàng với các hệ thống điều khiển tự động qua các giao thức như Modbus, HART, và Profibus. Hơn nữa, vì không có bộ phận cơ khí di chuyển, việc bảo trì thường xuyên không cần thiết và ít phức tạp hơn so với các loại đồng hồ khác.

Ứng dụng đồng hồ đo lưu lượng hơi nước Coriolis vào đường ống

Hệ thống lò hơi và nhà máy điện

Trong các nhà máy điện và hệ thống lò hơi, việc đo chính xác lưu lượng hơi nước là rất quan trọng để kiểm soát quá trình nhiệt, hiệu suất của nồi hơi và tiết kiệm năng lượng. Đồng hồ đo lưu lượng Coriolis giúp theo dõi lưu lượng hơi nước trong các đường ống dẫn đến các tuabin, đảm bảo sự ổn định và hiệu quả của quá trình sản xuất điện.

Hệ thống phân phối hơi nước công nghiệp

Hơi nước thường được sử dụng trong nhiều ngành công nghiệp như dệt may, thực phẩm, dược phẩm, và hóa chất. Đồng hồ Coriolis có thể được lắp đặt trong các đường ống dẫn hơi nước để đo chính xác lưu lượng hơi nước trong suốt quá trình sản xuất. Điều này giúp tối ưu hóa quy trình sản xuất và giảm thiểu lãng phí năng lượng.

Kiểm soát và điều khiển quá trình trong ngành hóa chất

Trong các nhà máy hóa chất, hơi nước thường được sử dụng để điều nhiệt hoặc tham gia vào các phản ứng hóa học. Đồng hồ Coriolis giúp đo lưu lượng hơi nước với độ chính xác cao, đồng thời đo mật độ và nhiệt độ của hơi, từ đó cung cấp thông tin cần thiết để kiểm soát quy trình phản ứng hoặc điều chỉnh nhiệt độ và áp suất.

Hệ thống chưng cất và tinh chế

Trong các hệ thống chưng cất, tinh chế hoặc xử lý khí, việc đo lưu lượng chính xác của hơi nước là điều kiện cần thiết để đảm bảo hiệu quả vận hành. Đồng hồ Coriolis giúp đo lưu lượng hơi nước chính xác và ổn định, đồng thời cung cấp dữ liệu về mật độ và nhiệt độ của hơi nước trong quá trình chưng cất.

Ứng dụng trong ngành thực phẩm và đồ uống

Hơi nước được sử dụng trong ngành thực phẩm và đồ uống để hấp, diệt khuẩn, hoặc nấu chín các sản phẩm. Đồng hồ Coriolis có thể đo lưu lượng hơi nước chính xác, giúp đảm bảo quá trình này diễn ra trong các điều kiện an toàn và hiệu quả, đồng thời kiểm soát chất lượng sản phẩm cuối cùng.

Sử dụng trong các hệ thống HVAC (Điều hòa không khí và thông gió)

Trong các hệ thống HVAC, hơi nước có thể được sử dụng để nâng cao hiệu quả điều hòa không khí. Đồng hồ đo lưu lượng Coriolis giúp theo dõi lưu lượng hơi nước, giúp điều chỉnh quá trình làm mát hoặc sưởi ấm cho các tòa nhà, nhà máy hoặc cơ sở công nghiệp, từ đó tiết kiệm năng lượng và chi phí vận hành.

Đo và giám sát trong các ứng dụng năng lượng tái tạo

Trong các hệ thống năng lượng tái tạo như năng lượng mặt trời nhiệt, năng lượng gió hoặc năng lượng địa nhiệt, hơi nước thường được sử dụng để tạo ra điện hoặc nhiệt. Đồng hồ Coriolis giúp đo lưu lượng hơi nước chính xác trong các hệ thống này, đảm bảo hiệu suất và ổn định trong suốt quá trình vận hành.

Sử dụng trong các thiết bị điều khiển tự động và giám sát từ xa

Nhờ khả năng cung cấp các tín hiệu đầu ra như Modbus, HART, và 4-20mA, đồng hồ Coriolis có thể dễ dàng tích hợp vào hệ thống giám sát và điều khiển từ xa. Điều này giúp các nhà quản lý có thể theo dõi và điều chỉnh lưu lượng hơi nước mà không cần phải có mặt trực tiếp tại hiện trường, tiết kiệm thời gian và nâng cao hiệu quả giám sát.

Địa chỉ cung cấp đồng hồ đo lưu lượng hơi nước Coriolis uy tín, giá rẻ, chất lượng cao

ĐHĐLL tự hào là một địa chỉ cung cấp đồng hồ đo lưu lượng hơi nước Coriolis uy tín, chuyên cung cấp các sản phẩm chất lượng cao với độ chính xác vượt trội và độ bền cao, đáp ứng tốt cho các ứng dụng công nghiệp yêu cầu đo lưu lượng hơi nước trong môi trường khắc nghiệt. Công ty cam kết mang đến các sản phẩm chính hãng, được kiểm định chất lượng kỹ lưỡng, đảm bảo hoạt động ổn định trong suốt quá trình sử dụng.

Đặc biệt, ĐHĐLL cung cấp sản phẩm với giá cả cạnh tranh, phù hợp với nhu cầu của nhiều đối tượng khách hàng từ các doanh nghiệp lớn đến các dự án nhỏ.

Chúng tôi không chỉ cung cấp đồng hồ đo lưu lượng hơi nước Coriolis mà còn hỗ trợ tư vấn giải pháp toàn diện, giúp khách hàng lựa chọn sản phẩm phù hợp nhất với hệ thống của mình. Công ty cũng cam kết cung cấp dịch vụ bảo hành lên đến 12 tháng, giúp khách hàng yên tâm về chất lượng sản phẩm.

Bên cạnh đó, ĐHĐLL còn có dịch vụ giao hàng nhanh chóng, lắp đặt miễn phí khi cần, cùng với sự hỗ trợ kỹ thuật tận tình trong suốt quá trình sử dụng sản phẩm. Bạn có thể liên hệ trực tiếp với ĐHĐLL để nhận báo giá chi tiết, tư vấn kỹ thuật hoặc yêu cầu kiểm định sản phẩm, nhằm đảm bảo hệ thống đo lưu lượng hơi nước của bạn hoạt động ổn định và hiệu quả lâu dài.
