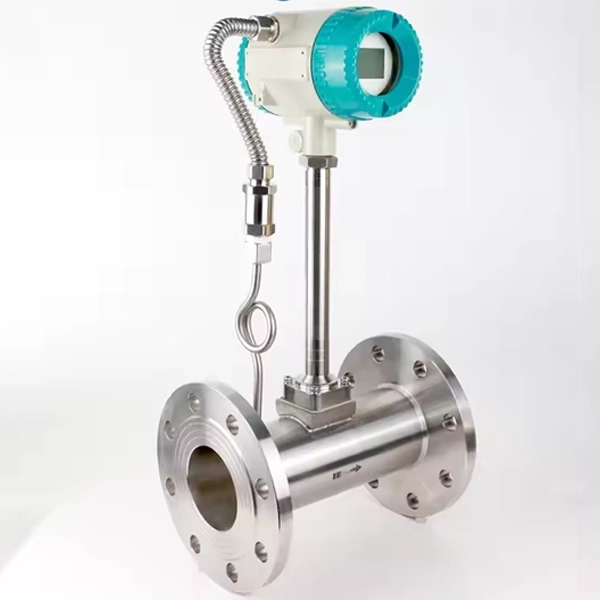

Đồng hồ đo lưu lượng khí Helium

Đôi nét về đồng hồ đo lưu lượng khí Helium

Đồng hồ đo lưu lượng khí Helium thuộc dòng đồng hồ đo lưu lượng dạng Vortex là thiết bị lý tưởng để đo lưu lượng khí Helium trong các ứng dụng công nghiệp và nghiên cứu, nhờ vào nguyên lý hoạt động hiệu quả dựa trên hiệu ứng xoáy Kármán. Các đồng hồ này có khả năng đo lưu lượng chính xác ngay cả đối với những khí có mật độ thấp như Helium.

Với nguyên lý hoạt động này, khi khí Helium đi qua đồng hồ, dòng khí sẽ tạo ra các xoáy quanh bộ phận tạo xoáy (vortex shedder), và tần số của những xoáy này tỷ lệ thuận với lưu lượng khí chảy qua. Tín hiệu này được đồng hồ chuyển đổi thành giá trị lưu lượng.

Đặc biệt, đồng hồ đo Vortex có độ chính xác cao và ổn định lâu dài, ngay cả khi áp suất và nhiệt độ thay đổi trong quá trình sử dụng. Điều này làm cho nó trở thành một giải pháp lý tưởng trong các ứng dụng yêu cầu độ chính xác cao như trong ngành công nghiệp bán dẫn, y tế, hay các hệ thống phân tích sử dụng Helium làm môi trường làm mát hoặc trong các nghiên cứu khoa học.

Đồng thời, đồng hồ Vortex cũng có ưu điểm là không bị ảnh hưởng bởi các thay đổi áp suất và nhiệt độ, dễ dàng bảo trì, và có chi phí bảo dưỡng thấp nhờ không có bộ phận chuyển động phức tạp. Tất cả những yếu tố này khiến đồng hồ đo lưu lượng khí Helium dạng Vortex trở thành sự lựa chọn tối ưu cho các hệ thống đo lưu lượng khí nhẹ như Helium.

Thông số kỹ thuật của đồng hồ đo lưu lượng khí Helium

• Dải đo lưu lượng: 0.1 m³/h đến 5000 m³/h (tuỳ vào model).
• Nhiệt độ làm việc: -40°C đến +260°C, có thể lên đến -200°C đến +400°C.
• Áp suất làm việc: Tối đa 100 bar.
• Độ chính xác: Lưu lượng khí ±1.0% đến ±1.5%, khối lượng khí ±1.5% đến ±2.0%.
• Cấp bảo vệ: IP65, IP67, IP68 (tuỳ chọn).
• Vật liệu thân: Thép không gỉ (316L) hoặc hợp kim chịu nhiệt.
• Kết nối: Nối bích hoặc nối ren, DN15 đến DN300.
• Tín hiệu ngõ ra: Analog 4-20mA, HART, Modbus, PROFIBUS, EtherNet/IP.
• Tính năng nổi bật: Công nghệ Heartbeat, không có bộ phận chuyển động, tích hợp cảm biến nhiệt độ và áp suất.

Nguyên lý hoạt động của đồng hồ đo lưu lượng khí Helium

Đồng hồ đo lưu lượng khí Helium hoạt động dựa trên hiệu ứng Karman Vortex. Khi khí Helium di chuyển qua một vật cản (kình) trong đồng hồ, dòng khí tạo ra các vòng xoáy liên tiếp ở hai bên của vật cản. Các vòng xoáy này có tần số thay đổi tùy thuộc vào tốc độ dòng khí. Cảm biến trong đồng hồ sẽ nhận diện và đo tần số của các vòng xoáy này. Số lượng vòng xoáy được tạo ra trong một khoảng thời gian nhất định sẽ tỷ lệ thuận với lưu lượng khí.

Sau khi tần số vòng xoáy được đo, tín hiệu này sẽ được chuyển đổi thành giá trị lưu lượng khí và truyền đến thiết bị hiển thị hoặc hệ thống điều khiển. Đặc biệt, đồng hồ đo lưu lượng Vortex không bị ảnh hưởng bởi mật độ hay nhiệt độ của khí, miễn là có hệ thống cảm biến nhiệt độ và áp suất tích hợp, giúp tăng độ chính xác đo lường. Thiết bị này không có bộ phận chuyển động, giúp giảm hao mòn và nâng cao tuổi thọ của đồng hồ đo.

Cấu tạo của đồng hồ đo lưu lượng khí Helium

• Thân đồng hồ (Body): Thân đồng hồ thường được làm bằng vật liệu thép không gỉ (316L) hoặc hợp kim chịu nhiệt, giúp bảo vệ các bộ phận bên trong khỏi tác động của môi trường và khí làm việc. Thân đồng hồ có thể có các kiểu kết nối như nối bích hoặc nối ren, tùy thuộc vào yêu cầu lắp đặt.
• Kình (Vortex Shedding Sensor): Đây là bộ phận chính tạo ra các vòng xoáy (Vortex) khi khí đi qua. Kình tạo ra sự phân chia dòng chảy của khí thành các vòng xoáy đều đặn, giúp tạo tín hiệu đo lường lưu lượng.
• Cảm biến Vortex (Vortex Sensor): Cảm biến này được đặt gần kình và chịu trách nhiệm đo tần số của các vòng xoáy được tạo ra khi khí đi qua. Tần số của các vòng xoáy này sẽ tỷ lệ với tốc độ dòng khí, từ đó tính toán được lưu lượng khí.
• Cảm biến nhiệt độ và áp suất (Optional): Nhiều đồng hồ đo lưu lượng Vortex tích hợp các cảm biến nhiệt độ và áp suất để điều chỉnh và cải thiện độ chính xác đo lường, đặc biệt khi đo các khí như Helium có tính chất thay đổi theo nhiệt độ và áp suất.
• Bộ chuyển đổi tín hiệu (Signal Converter): Bộ chuyển đổi này nhận tín hiệu từ cảm biến và chuyển đổi nó thành tín hiệu điện tử có thể dễ dàng đọc và hiển thị trên các thiết bị điều khiển hoặc hệ thống giám sát, như tín hiệu analog (4-20mA), Modbus, HART hoặc PROFIBUS.
• Màn hình hiển thị (Display): Một số đồng hồ có màn hình hiển thị trực tiếp lưu lượng đo được, giúp người vận hành dễ dàng theo dõi và giám sát dữ liệu.
• Vỏ bảo vệ (Enclosure): Đồng hồ có vỏ bảo vệ, thường có cấp độ bảo vệ IP65 hoặc IP68, giúp bảo vệ thiết bị khỏi bụi bẩn, nước và các yếu tố bên ngoài tác động.

Ưu điểm của đồng hồ đo lưu lượng khí Helium

• Đo chính xác với khí Helium: Đồng hồ Vortex cung cấp độ chính xác cao trong việc đo lưu lượng khí Helium, ngay cả khi khí có mật độ thấp và tính chất thay đổi theo nhiệt độ và áp suất. Các cảm biến nhiệt độ và áp suất tích hợp giúp điều chỉnh và cải thiện độ chính xác.
• Không có bộ phận chuyển động: Do không sử dụng bộ phận chuyển động, đồng hồ đo lưu lượng Vortex giảm thiểu sự mài mòn và hao mòn, giúp nâng cao tuổi thọ của thiết bị. Điều này đặc biệt quan trọng trong các ứng dụng có khí có tính chất đặc biệt như Helium.
• Khả năng làm việc trong nhiều điều kiện: Đồng hồ đo lưu lượng khí Helium có thể hoạt động tốt trong một dải nhiệt độ rộng và có khả năng làm việc trong môi trường có áp suất cao. Điều này rất hữu ích khi làm việc với các hệ thống khí có điều kiện khắc nghiệt.
• Độ ổn định lâu dài: Cảm biến Vortex sử dụng công nghệ cảm biến điện dung không bị trôi theo thời gian, đảm bảo độ ổn định lâu dài và độ chính xác cao trong suốt vòng đời của thiết bị.
• Cài đặt và bảo trì đơn giản: Đồng hồ đo lưu lượng khí Helium có cấu trúc đơn giản và không có bộ phận cơ học phức tạp, vì vậy việc lắp đặt và bảo trì dễ dàng và ít tốn kém.
• Khả năng phát hiện và xử lý các thay đổi nhanh chóng: Đồng hồ đo lưu lượng Vortex có thể phát hiện các thay đổi trong dòng khí nhanh chóng và chính xác, mang lại phản hồi tức thì cho các hệ thống điều khiển.
• Tích hợp với các hệ thống tự động hóa: Đồng hồ Vortex có thể được tích hợp với các hệ thống tự động hóa công nghiệp thông qua các tín hiệu như 4-20mA, Modbus, HART, và PROFIBUS, giúp dễ dàng giám sát và điều khiển từ xa.
• Độ tin cậy cao: Với thiết kế chắc chắn và khả năng hoạt động bền bỉ trong các điều kiện làm việc khắc nghiệt, đồng hồ đo lưu lượng Vortex là một lựa chọn đáng tin cậy cho việc đo lưu lượng khí Helium.

Ứng dụng đồng hồ đo lưu lượng khí Helium

Đồng hồ đo lưu lượng khí Helium được sử dụng trong nhiều ứng dụng công nghiệp và khoa học đặc biệt, nhờ vào khả năng đo chính xác và ổn định với khí Helium.

• Công nghiệp điện tử và bán dẫn: Helium được sử dụng trong quá trình sản xuất các thiết bị bán dẫn, chip điện tử và màn hình LCD. Đồng hồ đo lưu lượng khí Helium giúp kiểm soát lượng khí chính xác, đảm bảo chất lượng và hiệu suất sản xuất.
• Nghiên cứu và phát triển: Trong các phòng thí nghiệm nghiên cứu, đặc biệt là những nơi sử dụng khí Helium trong các thí nghiệm cryogenic (siêu lạnh), đồng hồ đo lưu lượng Vortex được sử dụng để giám sát và kiểm soát dòng khí trong các hệ thống làm mát siêu lạnh.
• Công nghệ siêu dẫn: Helium là chất làm mát phổ biến trong các thiết bị siêu dẫn như máy cộng hưởng từ (MRI) và các nghiên cứu về vật lý hạt nhân. Đồng hồ đo lưu lượng giúp kiểm soát và điều chỉnh lượng Helium trong các hệ thống này, đảm bảo hiệu suất và an toàn.
• Ứng dụng trong khí động học và không gian: Đồng hồ đo lưu lượng Helium được sử dụng trong các ứng dụng khí động học và trong công nghệ không gian, đặc biệt là trong các hệ thống khí nén và làm mát của các tên lửa và vệ tinh.
• Sản xuất bóng bay và khí hóa lỏng: Helium được sử dụng trong sản xuất bóng bay, khí hóa lỏng, và các ứng dụng cần đến khí nhẹ, dễ bay hơi. Đồng hồ đo lưu lượng giúp đảm bảo rằng lượng khí được cung cấp đúng và ổn định.
• Kiểm tra rò rỉ và chất lượng sản phẩm: Helium được dùng để kiểm tra rò rỉ trong các hệ thống kín như các bộ phận của máy móc, thiết bị y tế, hoặc trong ngành hàng không vũ trụ. Đồng hồ đo lưu lượng giúp theo dõi lượng khí Helium trong quá trình kiểm tra này.
• Ứng dụng trong y học: Helium được sử dụng trong một số phương pháp điều trị y học, như trong các máy thở, hệ thống phân phối khí. Đồng hồ đo lưu lượng giúp giám sát và kiểm soát lượng khí cung cấp cho bệnh nhân.

Địa chỉ cung cấp đồng hồ đo lưu lượng khí Helium uy tín, chất lượng và chính hãng

Nếu bạn đang tìm kiếm đồng hồ đo lưu lượng khí Helium uy tín, chất lượng và chính hãng, Đồng Hồ Đo Lưu Lượng là một trong những địa chỉ đáng tin cậy mà bạn có thể lựa chọn. Công ty chuyên cung cấp các sản phẩm đồng hồ đo lưu lượng từ các thương hiệu nổi tiếng, đảm bảo chất lượng cao, độ chính xác vượt trội và đáp ứng tốt mọi nhu cầu đo lường của khách hàng.

Chúng tôi cam kết cung cấp sản phẩm chính hãng với nguồn gốc rõ ràng, được nhập khẩu từ các thương hiệu uy tín trong ngành đo lường. Công ty cũng hỗ trợ khách hàng tư vấn kỹ thuật miễn phí, giúp bạn lựa chọn sản phẩm phù hợp với nhu cầu và yêu cầu cụ thể của từng công trình hay ngành nghề. Bên cạnh đó, chúng tôi cung cấp các giải pháp đo lường tối ưu, đặc biệt cho các ứng dụng đo lưu lượng khí Helium trong các lĩnh vực công nghiệp, nghiên cứu và y tế.

Với chế độ bảo hành dài hạn và dịch vụ hỗ trợ sau bán hàng chu đáo, chúng tôi luôn sẵn sàng hỗ trợ khách hàng trong suốt quá trình sử dụng sản phẩm.

Nếu quan tâm tới sản phẩm, quý khách hãy liên hệ tới chúng tôi để được tư vấn và báo giá chi tiết nhất!
