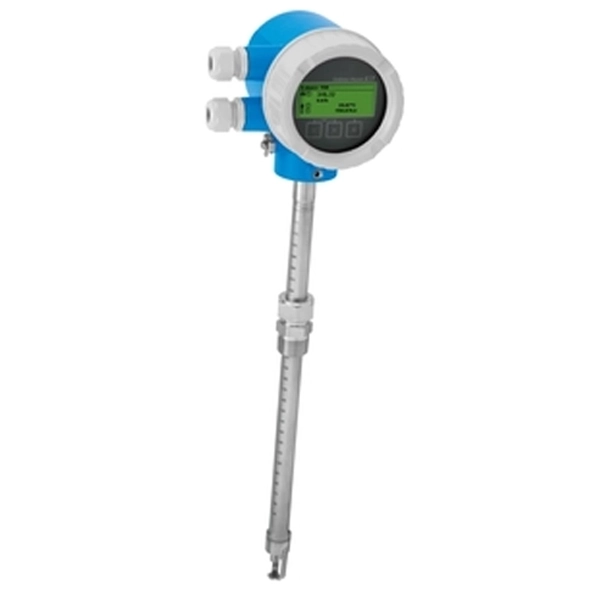

Đồng hồ đo lưu lượng khối nhiệt B150

Giới thiệu chung về đồng hồ đo lưu lượng khối nhiệt B150

Đồng hồ đo lưu lượng khối nhiệt B150 hay T-Mass B150 là thiết bị đo lưu lượng khí hiện đại, sử dụng công nghệ đo nhiệt (thermal mass flow meter) nhằm cung cấp các thông số chính xác về lưu lượng khối lượng của các loại khí như khí nén, khí tự nhiên, oxy, nito, CO₂ và nhiều khí kỹ thuật khác. Đây là lựa chọn lý tưởng cho các ứng dụng trong hệ thống đường ống nhỏ, nơi cần độ chính xác cao, dễ dàng lắp đặt và không gây tổn thất áp suất.

Với thiết kế nhỏ gọn, không có bộ phận chuyển động cơ khí, đồng hồ B150 giúp giảm thiểu chi phí bảo trì và tăng tuổi thọ vận hành. Thiết bị còn tích hợp nhiều tính năng thông minh như tự chẩn đoán lỗi, giám sát liên tục tình trạng vận hành và giao tiếp số linh hoạt qua các chuẩn như HART hoặc Modbus RTU, giúp dễ dàng tích hợp vào hệ thống tự động hóa hiện có.

Thông số kỹ thuật của đồng hồ đo lưu lượng khối nhiệt B150

• Kích thước danh định: DN15 đến DN100 (½”–4”)
• Lưu lượng đo: 0.5–3750 kg/h
• Độ chính xác: ±1.0% o.r. (10–100%), ±0.1% o.f.s. (1–10%)
• Áp suất làm việc: PN40 / Cl.300
• Nhiệt độ môi chất: -40 đến +180 °C
• Vật liệu tiếp xúc: Inox 316L hoặc hợp kim C22
• Tín hiệu đầu ra: 4-20 mA, xung/tần số, relay
• Giao tiếp: HART, Modbus RS485
• Nguồn cấp: 24VDC hoặc 100–240VAC
• Bảo vệ: IP66/67, vỏ nhôm sơn hoặc polycarbonate
• Chức năng đặc biệt: Tự kiểm tra (Heartbeat Tech), đo 2 chiều, phát hiện dòng ngược
• Chứng nhận: ATEX, IECEx, SIL2, CE, ISO 17025

Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng khối nhiệt B150

Cấu tạo cơ bản

Cảm biến đo lưu lượng: Là bộ phận trực tiếp tiếp xúc với môi chất, thường được chế tạo từ inox 316L hoặc hợp kim chống ăn mòn (như C22). Cảm biến hoạt động theo nguyên lý đo khối lượng, giúp thu thập dữ liệu lưu lượng, nhiệt độ, mật độ và vận tốc dòng khí.

Ống đo lưu lượng: Ống đo có thiết kế inline, kích thước từ DN15 đến DN100, cho phép đo chính xác các dòng khí trong ống nhỏ với áp suất và lưu lượng thấp. Ống đo cũng hỗ trợ đo hai chiều và phát hiện dòng ngược.

Bộ phát tín hiệu: Là khối xử lý trung tâm, thường đặt trong vỏ nhôm sơn tĩnh điện hoặc polycarbonate chống bụi nước (IP66/67). Bộ phát có màn hình cảm ứng 4 dòng, hỗ trợ giao tiếp HART, Modbus RS485 và nhiều ngõ vào/ra (I/O) cấu hình linh hoạt.

Công nghệ tự chẩn đoán: Tích hợp bên trong bộ phát, giúp kiểm tra tình trạng thiết bị, phát hiện lỗi và đảm bảo tính liên tục trong đo lường mà không cần tháo thiết bị ra khỏi hệ thống.

Kết nối quy trình: Đồng hồ được thiết kế với các kiểu kết nối dạng mặt bích hoặc ren, bằng inox 316L, phù hợp nhiều hệ thống đường ống khác nhau.

Nguyên lý hoạt động

Nguyên lý đo nhiệt của đồng hồ đo lưu lượng khối nhiệt được dựa trên hiện tượng làm mát của một điện trở nhiệt được gia nhiệt (PT100) khi có dòng khí đi qua. Trong vùng đo, dòng khí sẽ đi qua hai cảm biến PT100. Một cảm biến được sử dụng như một đầu dò nhiệt độ thông thường để đo nhiệt độ thực tế của khí, trong khi cảm biến còn lại đóng vai trò là phần tử gia nhiệt.

Trong quá trình vận hành, cảm biến đo nhiệt độ ghi nhận và theo dõi nhiệt độ thực tế của khí. Đồng thời, cảm biến được gia nhiệt sẽ được giữ ở mức nhiệt độ cao hơn một giá trị cố định so với nhiệt độ khí bằng cách điều chỉnh dòng điện cung cấp cho nó.

Khi dòng khí đi qua càng nhiều, hiệu ứng làm mát càng mạnh, yêu cầu dòng điện càng lớn để duy trì sự chênh lệch nhiệt độ không đổi. Do đó, dòng điện cần thiết để giữ nhiệt độ ổn định này sẽ tỷ lệ thuận với lưu lượng khối lượng của khí – tức là dòng nhiệt đo được chính là đại lượng phản ánh trực tiếp lưu lượng khối của dòng khí.

Lợi ích của đồng hồ đo lưu lượng khối nhiệt B150

Phù hợp với nhiều loại khí công nghiệp

Đồng hồ đo lưu lượng T-Mass B150 được thiết kế để đo chính xác các loại khí phổ biến như không khí, nitơ (N₂), carbon dioxide (CO₂) và argon (Ar). Thiết bị này đặc biệt thích hợp sử dụng trong hệ thống ống dẫn tròn hoặc hình chữ nhật, thường thấy trong các nhà máy thực phẩm, hóa chất, dược phẩm và xử lý khí công nghiệp.

Giám sát quy trình hiệu quả ngay cả trong điều kiện khắc nghiệt

T-Mass B150 có thể đo lưu lượng chính xác trong môi trường áp suất thấp và tốc độ dòng chảy chậm – những điều kiện mà nhiều thiết bị đo khác gặp khó khăn. Tính năng này rất hữu ích cho các ứng dụng cần kiểm soát dòng khí ổn định, như tủ điều khiển áp suất, hệ thống HVAC hoặc quá trình sấy.

Tiết kiệm chi phí đầu tư và vận hành

Không chỉ dễ lắp đặt mà thiết bị còn gần như không gây tổn thất áp suất và hoạt động mà không cần bảo trì thường xuyên. Điều này giúp giảm thiểu thời gian ngừng máy và chi phí bảo dưỡng, đặc biệt phù hợp cho các hệ thống hoạt động liên tục, quy mô lớn.

Đo lường đa biến hỗ trợ phân tích xu hướng

Không chỉ đo lưu lượng khối lượng, T-Mass B150 còn có khả năng đo nhiệt độ, lưu lượng thể tích tiêu chuẩn và mật độ dòng khí. Các thông số này được kết hợp giúp người dùng theo dõi xu hướng tiêu thụ khí, kiểm soát chi phí và tối ưu hóa hiệu suất vận hành theo thời gian thực.

Khởi động và cấu hình dễ dàng

Thiết bị trang bị giao diện người dùng trực quan với các menu hướng dẫn từng bước, giúp kỹ thuật viên dễ dàng cấu hình, hiệu chuẩn và đưa thiết bị vào vận hành mà không cần nhiều kinh nghiệm chuyên sâu.

Tăng độ tin cậy và giảm rủi ro cho hệ thống

Nhờ tích hợp chức năng tự chẩn đoán và giám sát lỗi, đồng hồ T-Mass B150 có thể phát hiện sớm các bất thường trong dòng khí hoặc sự cố cảm biến. Việc cảnh báo kịp thời giúp doanh nghiệp chủ động xử lý, giảm thiểu rủi ro ngừng hoạt động đột ngột và thiệt hại sản xuất.

Tự động sao lưu và phục hồi dữ liệu cấu hình

Trong trường hợp cần bảo trì hoặc thay thế thiết bị, B150 có khả năng tự động phục hồi dữ liệu và các thông số cấu hình cũ mà không cần lập trình lại thủ công. Điều này tiết kiệm đáng kể thời gian và công sức, đặc biệt trong các dây chuyền sản xuất phức tạp.

Ứng dụng của đồng hồ đo lưu lượng khối nhiệt B150 vào đường ống

Giám sát khí nén trong công nghiệp sản xuất

T-Mass B150 được sử dụng phổ biến để đo lưu lượng khí nén trong các nhà máy sản xuất cơ khí, dệt may, thực phẩm hoặc điện tử. Thiết bị giúp doanh nghiệp kiểm soát chính xác lượng khí tiêu thụ, phát hiện rò rỉ khí gây thất thoát và tối ưu hiệu quả sử dụng khí nén trong toàn bộ hệ thống. Điều này góp phần giảm chi phí năng lượng và kéo dài tuổi thọ cho máy nén khí.

Ứng dụng trong hệ thống HVAC và điều hòa trung tâm

Trong các tòa nhà cao tầng, trung tâm thương mại, nhà máy hoặc kho lạnh, hệ thống HVAC đóng vai trò quan trọng trong việc kiểm soát nhiệt độ và thông gió. T-Mass B150 được lắp đặt trên các đường ống tròn hoặc ống gió hình chữ nhật để đo lưu lượng không khí cấp và hồi, đảm bảo hiệu suất vận hành tối ưu, phân phối khí đều và tiết kiệm điện năng cho hệ thống điều hòa không khí.

Đo lưu lượng khí trong ngành thực phẩm và đồ uống

Trong quy trình sản xuất và đóng gói thực phẩm, khí như CO₂ và nitơ thường được sử dụng để bảo quản, tạo bọt, hoặc đẩy sản phẩm. T-Mass B150 giúp giám sát chặt chẽ lượng khí sử dụng, đảm bảo định lượng chính xác, tránh lãng phí và duy trì chất lượng sản phẩm. Với khả năng đo ổn định ở áp suất thấp, thiết bị rất phù hợp cho các đường ống nhỏ trong dây chuyền sản xuất.

Kiểm soát khí trong ngành dược phẩm và phòng sạch

T-Mass B150 được ứng dụng trong các hệ thống khí sạch hoặc khu vực cần kiểm soát nghiêm ngặt khí lưu thông như trong ngành dược phẩm và công nghệ sinh học. Thiết bị giúp giám sát lưu lượng khí cấp vào phòng sạch hoặc các buồng tiệt trùng, hỗ trợ đảm bảo điều kiện môi trường ổn định và đạt chuẩn GMP, ISO.

Theo dõi và phân phối khí kỹ thuật trong nhà máy hóa chất

Đồng hồ đo lưu lượng khối nhiệt T-Mass B150 lý tưởng cho các ứng dụng đo và phân phối khí kỹ thuật như argon, nitơ hoặc carbon dioxide trong nhà máy hóa chất, luyện kim và công nghiệp nặng. Với khả năng đo lưu lượng đa biến và phát hiện chiều dòng chảy, thiết bị giúp theo dõi quá trình phân phối khí chính xác, đảm bảo an toàn và hiệu quả.

Đo lưu lượng khí trong lò hơi và hệ thống sấy công nghiệp

Trong các hệ thống lò hơi hoặc máy sấy công nghiệp, T-Mass B150 giúp đo lưu lượng không khí hoặc khí đốt cấp vào buồng đốt. Điều này hỗ trợ điều chỉnh nhiệt độ, tiết kiệm nhiên liệu và kiểm soát chất lượng sản phẩm đầu ra như giấy, thực phẩm khô hoặc vật liệu sấy nhiệt.

Địa chỉ cung cấp đồng hồ đo lưu lượng khối nhiệt B150 chính hãng, giá rẻ

Đồng Hồ Đo Lưu Lượng là địa chỉ uy tín chuyên cung cấp đồng hồ đo lưu lượng khối nhiệt B150 chính hãng từ thương hiệu Endress+Hauser với mức giá cạnh tranh. Chúng tôi cam kết sản phẩm 100% chính hãng, đầy đủ chứng chỉ xuất xứ (CO), chứng nhận chất lượng (CQ) và kiểm định lưu lượng khi khách hàng có yêu cầu.

Khách hàng được hỗ trợ tư vấn kỹ thuật tận tình từ đội ngũ chuyên gia giàu kinh nghiệm, hướng dẫn lắp đặt, cài đặt tại chỗ hoặc từ xa, giao hàng toàn quốc và bảo hành đầy đủ theo chính sách của hãng. Ngoài ra, công ty còn cung cấp chiết khấu cao cho đại lý, nhà thầu và các đơn vị thi công công trình công nghiệp, đặc biệt phù hợp cho các hệ thống đo khí nén, HVAC, khí kỹ thuật và hệ thống ống trong nhà máy.

Để biết thêm chi tiết về thông số kỹ thuật, chức năng, hay cấu tạo của đồng hồ đo lưu lượng khối nhiệt A150, quý khách vui lòng liên hệ tới chúng tôi qua các thông tin sau!
