Đồng hồ đo lưu lượng khối nhiệt F300

Giới thiệu chung về đồng hồ đo lưu lượng khối nhiệt F300

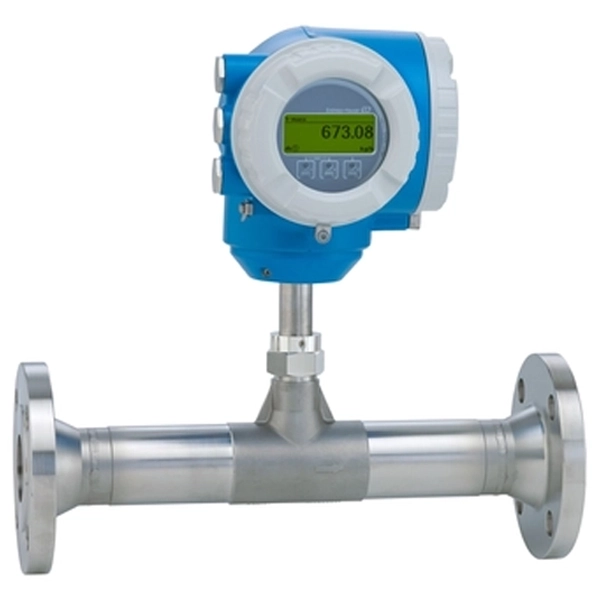

Đồng hồ đo lưu lượng khối nhiệt F300 hay T-Mass F300 là thiết bị đo lưu lượng tiên tiến của hãng Endress+Hauser – thương hiệu hàng đầu thế giới trong lĩnh vực thiết bị đo lường công nghiệp. Thiết bị này ứng dụng nguyên lý đo khối nhiệt (thermal mass) để xác định chính xác lưu lượng khối của các loại khí trong đường ống mà không cần đến cảm biến áp suất hay nhiệt độ bổ sung.

T-Mass F300 được thiết kế với kích thước nhỏ gọn, housing chắc chắn đạt chuẩn IP66/67, cho phép hoạt động ổn định trong môi trường khắc nghiệt, kể cả ngoài trời hoặc khu vực có nguy cơ cháy nổ (đạt tiêu chuẩn ATEX). Thiết bị được tích hợp cảm biến nhiệt độ kép giúp tối ưu độ chính xác và giảm nhiễu do biến động nhiệt môi trường.

Với khả năng đo lưu lượng khí như khí nén, khí tự nhiên, CO₂, N₂, O₂, khí công nghiệp… T-Mass F300 rất phù hợp trong các hệ thống giám sát tiêu thụ khí, quản lý năng lượng, HVAC, nhà máy thực phẩm, dược phẩm và nhà máy hóa chất. Thiết bị còn hỗ trợ các giao thức truyền thông hiện đại như HART, Modbus RS485, Profibus DP hoặc EtherNet/IP, thuận tiện cho việc tích hợp với hệ thống điều khiển tự động (SCADA/DCS).

Thông số kỹ thuật của đồng hồ đo lưu lượng khối nhiệt F300

• Loại thiết bị: Đồng hồ đo lưu lượng khối nhiệt dạng inline, transmitter nhỏ gọn, dễ bảo trì
• Đường kính danh nghĩa: DN15 – DN100 (½” – 4”)
• Dải đo: 0.5 – 3750 kg/h
• Độ chính xác: ±1.0% giá trị đo, ±0.1% toàn thang
• Đại lượng đo: Khối lượng, thể tích, nhiệt độ, mật độ, lưu lượng khí tiêu chuẩn, năng lượng, vận tốc
• Áp suất tối đa: PN40 / Cl.300
• Nhiệt độ môi chất: -40°C đến +180°C
• Nhiệt độ môi trường: -40°C đến +60°C (tuỳ chọn: -60°C)
• Vật liệu tiếp xúc: Inox 316L / CF3M / Alloy C22
• Giao tiếp: HART, Modbus RS485
• Ngõ ra: 4–20mA, xung, relay
• Nguồn cấp: DC 24V hoặc AC 100–240V
• Bảo vệ: IP66/67, Type 4X
• Chứng nhận: ATEX, IECEx, SIL2, CE, PED, NACE MR0175

Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng khối nhiệt F300

Cấu tạo cơ bản

Cảm biến lưu lượng

Đây là bộ phận trung tâm của thiết bị, sử dụng nguyên lý tản nhiệt để đo lưu lượng khối lượng của dòng khí.

• Ống đo (Measuring tube): Làm bằng thép không gỉ 316L hoặc hợp kim C22, phù hợp với nhiều loại khí và môi trường ăn mòn.
• Cặp điện trở nhiệt (RTDs): Một điện trở được làm nóng, một điện trở đo nhiệt độ dòng khí – sự chênh lệch nhiệt độ giữa hai RTD được dùng để tính toán lưu lượng.
• Cảm biến phát hiện dòng chảy ngược: Cho phép đo chính xác lưu lượng hai chiều.

Bộ phát

Là bộ xử lý tín hiệu và giao tiếp với hệ thống điều khiển.

• Màn hình hiển thị 4 dòng có đèn nền, hỗ trợ cảm ứng từ ngoài vỏ.
• Giao tiếp không dây (WLAN) để cấu hình và truy cập dữ liệu từ xa.
• Hệ thống tự kiểm tra Heartbeat Technology: Giúp kiểm tra tình trạng hoạt động và hiệu chuẩn mà không cần tháo thiết bị.
• Hỗ trợ nhiều giao thức: HART, Modbus RS485.

Vỏ thiết bị

• Làm bằng nhôm đúc phủ sơn hoặc polycarbonate, chống ăn mòn và chịu được môi trường công nghiệp khắc nghiệt.
• Chuẩn bảo vệ IP66/67, phù hợp sử dụng ngoài trời và môi trường ẩm ướt.
• Có thể chọn phiên bản chống cháy nổ theo tiêu chuẩn ATEX, IECEx, SIL2…

Kết nối quá trình

• Dạng mặt bích hoặc ren, từ DN15 đến DN100, tương thích với nhiều loại đường ống.
• Vật liệu kết nối: thép không gỉ 1.4404 (316/316L).

Các đầu vào / đầu ra (I/O)

• Ngõ ra dòng 4-20mA (active hoặc passive)
• Ngõ ra xung / tần số / rơ-le
• Ngõ vào trạng thái hoặc tín hiệu analog

Nguyên lý hoạt động

Đồng hồ đo lưu lượng khối nhiệt F300 hoạt động dựa trên nguyên lý tản nhiệt (thermal dispersion), sử dụng hai cảm biến nhiệt: một cảm biến được nung nóng và một cảm biến đo nhiệt độ dòng chuẩn. Khi chất khí đi qua, dòng khí sẽ cuốn bớt nhiệt từ cảm biến được nung nóng, và thiết bị sẽ đo lượng năng lượng cần thiết để duy trì sự chênh lệch nhiệt độ ổn định giữa hai cảm biến.

Dựa trên sự tiêu tán nhiệt này, đồng hồ tính toán chính xác lưu lượng khối lượng mà không cần cảm biến áp suất hay nhiệt độ phụ trợ. Đặc biệt, T-Mass F300 có khả năng đo dòng chảy hai chiều (bidirectional), phù hợp cho các ứng dụng có dòng khí đảo chiều. Ngoài ra, thiết bị tích hợp công nghệ Heartbeat™ giúp tự động giám sát hiệu suất, phát hiện sớm các tình trạng bất thường như bám bẩn, ăn mòn hoặc thay đổi điều kiện dòng chảy, từ đó đảm bảo hoạt động ổn định và đáng tin cậy trong thời gian dài.

Lợi ích của đồng hồ đo lưu lượng khối nhiệt F300

Lập trình linh hoạt và tiện lợi

Thiết bị hỗ trợ cấu hình nhanh chóng dựa trên 21 loại khí tiêu chuẩn được tích hợp sẵn, giúp người dùng dễ dàng chọn đúng loại khí cần đo. Ngoài ra, đồng hồ còn cho phép tự định nghĩa hỗn hợp khí tùy chỉnh, rất phù hợp với các ứng dụng chuyên biệt trong công nghiệp và phòng thí nghiệm.

Kiểm soát quá trình với độ chính xác cao

T-Mass F300 mang lại khả năng kiểm soát quy trình ở mức độ cao nhờ độ chính xác và tính lặp lại vượt trội. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu tính ổn định và hiệu suất đo lường nghiêm ngặt như trong ngành thực phẩm, dược phẩm, hóa chất và năng lượng.

Giám sát tin cậy – phát hiện bất thường và dòng chảy ngược

Thiết bị tích hợp chức năng giám sát liên tục, có thể phát hiện kịp thời các rối loạn trong quá trình như thay đổi áp suất, nhiệt độ, hoặc lưu lượng không ổn định. Ngoài ra, đồng hồ còn có khả năng phát hiện dòng chảy ngược (reverse flow), giúp ngăn ngừa hư hại thiết bị và đảm bảo an toàn hệ thống.

Bảo trì dễ dàng – cảm biến tháo rời

T-Mass F300 được thiết kế với cảm biến có thể tháo rời, giúp việc bảo trì, vệ sinh hoặc thay thế trở nên dễ dàng mà không cần tháo toàn bộ thiết bị ra khỏi đường ống. Điều này giúp giảm thiểu thời gian dừng máy và chi phí bảo dưỡng.

Truy cập toàn diện vào dữ liệu quy trình và chẩn đoán

Thiết bị cung cấp khả năng truy cập đầy đủ đến tất cả thông tin về quá trình và dữ liệu chẩn đoán thông qua nhiều cổng vào/ra (I/Os) và giao thức truyền thông công nghiệp khác nhau. Người dùng có thể dễ dàng tích hợp thiết bị vào các hệ thống điều khiển hiện đại như HART, Modbus, hoặc các giao thức khác.

Đơn giản hóa hệ thống – chức năng I/O có thể cấu hình linh hoạt

T-Mass F300 cho phép cấu hình linh hoạt các chức năng đầu vào/đầu ra, giúp giảm số lượng thiết bị cần thiết và tăng tính linh hoạt khi triển khai. Việc tùy biến này giúp đơn giản hóa hệ thống tự động hóa mà vẫn đáp ứng đủ nhu cầu điều khiển và giám sát.

Xác minh tích hợp – Công nghệ Heartbeat™

Thiết bị được tích hợp công nghệ Heartbeat™, cho phép người dùng thực hiện kiểm tra và xác minh tình trạng thiết bị theo định kỳ mà không cần tháo rời hay dừng vận hành. Tính năng này giúp đảm bảo độ tin cậy và khả năng truy xuất nguồn gốc trong kiểm soát chất lượng, đồng thời đáp ứng các tiêu chuẩn về đo lường và an toàn trong công nghiệp.

Ứng dụng của đồng hồ đo lưu lượng khối nhiệt F300 vào đường ống

Đo lưu lượng khí trong các hệ thống cấp khí
 F300 được sử dụng để đo lưu lượng của các loại khí như không khí, khí tự nhiên, hoặc các hỗn hợp khí trong các hệ thống đường ống. Nó giúp kiểm soát và giám sát việc sử dụng khí trong các ứng dụng công nghiệp như nhà máy hóa chất, dầu khí, và các nhà máy sản xuất năng lượng.

Quản lý và tối ưu hóa hệ thống HVAC

Trong các hệ thống HVAC (Heating, Ventilation, and Air Conditioning), F300 giúp theo dõi và điều chỉnh lưu lượng khí trong các hệ thống thông gió, điều hòa không khí, giúp tiết kiệm năng lượng và cải thiện hiệu quả hoạt động.

Giám sát quá trình trong các ngành công nghiệp thực phẩm và đồ uống

F300 có thể đo lường các hỗn hợp khí và hơi trong ngành sản xuất thực phẩm, đồ uống, và các quy trình chế biến yêu cầu độ chính xác cao về lưu lượng khí hoặc hơi. Thiết bị này đảm bảo sự ổn định và an toàn trong các quá trình chế biến.

Ứng dụng trong công nghiệp hóa chất và dược phẩm

Các ngành công nghiệp yêu cầu đo lường chính xác các chất khí hoặc hơi trong quy trình sản xuất hóa chất, dược phẩm, F300 giúp giám sát chính xác lưu lượng các loại khí trong đường ống, giúp bảo vệ chất lượng và an toàn trong sản xuất.

Kiểm soát dòng chảy trong các nhà máy điện và năng lượng

F300 có thể được sử dụng để đo và giám sát các dòng khí trong các nhà máy điện, đặc biệt là trong quá trình đốt nhiên liệu, cung cấp khí cho các lò hơi, nồi hơi, và hệ thống turbine. Giám sát chính xác giúp tối ưu hóa hiệu suất và giảm thiểu sự lãng phí năng lượng.

Đo lưu lượng khí trong các hệ thống cấp và xả khí trong các công trình xây dựng và cơ sở hạ tầng

F300 cũng có thể ứng dụng trong các công trình lớn và các cơ sở hạ tầng cần kiểm soát chính xác lượng khí cung cấp vào các hệ thống đường ống.

Địa chỉ cung cấp đồng hồ đo lưu lượng khối nhiệt F300 chính hãng, giá rẻ

Để tìm mua đồng hồ đo lưu lượng khối nhiệt F300 chính hãng với giá cả hợp lý, bạn có thể tham khảo Đồng Hồ Đo Lưu Lượng, một đơn vị uy tín chuyên cung cấp thiết bị đo lưu lượng công nghiệp. Chúng tôi cam kết cung cấp sản phẩm chính hãng, đầy đủ chứng từ như CO-CQ, đảm bảo chất lượng và hiệu quả sử dụng lâu dài. Sản phẩm tại đây có giá cả cạnh tranh, phù hợp với nhu cầu và ngân sách của các doanh nghiệp.

Ngoài ra, công ty còn hỗ trợ kỹ thuật chuyên sâu, bao gồm tư vấn, thiết kế sơ đồ lắp đặt, và hiệu chuẩn thiết bị. Công ty cũng có chính sách chiết khấu cao cho các đại lý, dự án, và khách hàng mua số lượng lớn.

Để biết thêm chi tiết về công nghệ, thông số kỹ thuật hay giá bán của sản phẩm, quý khách có thể liên hệ tới chúng tôi qua các cách thức sau!
