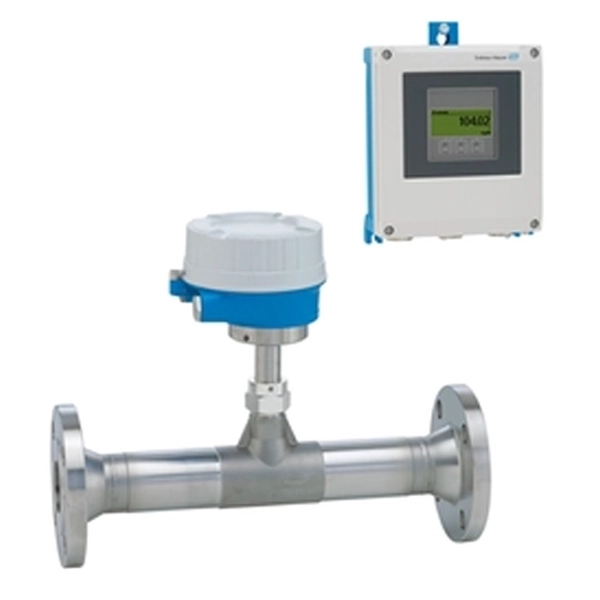

Đồng hồ đo lưu lượng khối nhiệt F500

Giới thiệu chung về đồng hồ đo lưu lượng khối lượng F500

Đồng hồ đo lưu lượng khối nhiệt F500 là thiết bị đo lưu lượng khí sử dụng nguyên lý nhiệt (thermal flow) tiên tiến, được thiết kế cho các ứng dụng công nghiệp đòi hỏi độ chính xác cao và độ tin cậy lâu dài. Sản phẩm này nổi bật với khả năng đo lưu lượng khối lượng trực tiếp mà không cần thêm cảm biến áp suất hoặc nhiệt độ phụ trợ, giúp đơn giản hóa hệ thống và giảm chi phí vận hành.

T-Mass F500 phù hợp để đo nhiều loại khí như không khí, nitơ, argon, CO₂, cũng như các hỗn hợp khí tùy chỉnh, với khả năng vận hành ổn định trong các điều kiện áp suất và nhiệt độ khắc nghiệt. Thiết bị có khả năng đo hai chiều (bidirectional), hỗ trợ giám sát dòng khí cả chiều thuận và ngược.

Với thiết kế nhỏ gọn, thân thiện với người dùng và tích hợp công nghệ Heartbeat Technology, T-Mass F500 cho phép kiểm tra thiết bị trực tuyến mà không cần tháo rời, đồng thời cung cấp các thông số chẩn đoán nâng cao, giúp đảm bảo tính sẵn sàng của nhà máy và giảm thời gian bảo trì. Đây là giải pháp lý tưởng cho các hệ thống quản lý năng lượng, giám sát khí nén, và các quy trình sản xuất đòi hỏi kiểm soát khí chính xác và hiệu quả.

Thông số kỹ thuật của đồng hồ đo lưu lượng khối nhiệt F500

• Đường kính danh định: DN15 đến DN100 (½” đến 4″)
• Dải đo: 0,5 đến 3750 kg/h (1,1 đến 8250 lb/h)
• Sai số đo: ±1,0% giá trị đọc (10–100% lưu lượng danh định), ±0,1% lưu lượng danh định (1–10%)
• Nhiệt độ môi chất: -40°C đến +180°C
• Áp suất làm việc tối đa: PN40 / Class 300
• Vật liệu ướt: Thép không gỉ 316L hoặc hợp kim C22
• Nguồn cấp: 24V DC hoặc 100–240V AC
• Giao tiếp số: HART, Modbus RS485
• Cấp bảo vệ: IP66/67, Type 4X
• Màn hình hiển thị: 4 dòng, có đèn nền và điều khiển cảm ứng
• Chức năng chẩn đoán: Tích hợp Heartbeat Technology, phát hiện lỗi, đảo dòng, tự hiệu chuẩn
• Chứng chỉ: ATEX, IECEx, SIL 2, CE, PED, CRN, NACE

Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng khối nhiệt F500

Cấu tạo cơ bản

Cảm biến nhiệt: Gồm hai điện trở nhiệt PT100 – một cảm biến đo nhiệt độ môi trường dòng khí và một cảm biến được gia nhiệt. Đây là bộ phận cốt lõi giúp xác định lưu lượng khí thông qua nguyên lý tản nhiệt.

Ống đo: Là phần đường ống mà khí đi qua. Thường được chế tạo bằng thép không gỉ để đảm bảo độ bền và kháng ăn mòn. Có thể là ống tròn hoặc dạng lắp chèn vào ống lớn hơn.

Bộ truyền tín hiệu: Xử lý tín hiệu từ cảm biến và chuyển đổi thành tín hiệu đầu ra như 4–20mA, Modbus, HART,… Đồng thời có thể hiển thị lưu lượng tức thời, tổng lưu lượng và thông tin chẩn đoán trên màn hình.

Màn hình hiển thị: Màn hình kỹ thuật số tích hợp cảm ứng, thường có đèn nền để dễ dàng quan sát. Hiển thị thông số lưu lượng, trạng thái vận hành và báo lỗi.

Bộ cấp nguồn và mạch điều khiển: Cung cấp năng lượng cho cảm biến và các mạch điện tử. Có thể sử dụng nguồn DC 24V hoặc AC 100–240V tùy phiên bản.

Vỏ bảo vệ: Vỏ bọc toàn bộ thiết bị, chống bụi, nước theo chuẩn IP66/67. Chất liệu thường là nhôm sơn tĩnh điện hoặc polycarbonate.

Nguyên lý hoạt động

Đồng hồ đo lưu lượng khối nhiệt F500 hoạt động dựa trên nguyên lý đo nhiệt, sử dụng một cặp cảm biến nhiệt (thường là PT100) với chức năng phân biệt nhiệt độ môi trường và nhiệt độ được gia nhiệt.

Cảm biến thứ nhất được dùng như đầu dò nhiệt độ môi trường của dòng khí, trong khi cảm biến thứ hai được làm nóng thông qua dòng điện để duy trì một hiệu số nhiệt độ cố định so với khí đi qua. Khi dòng khí chảy qua khu vực đo, khí sẽ cuốn bớt nhiệt từ cảm biến được gia nhiệt, làm giảm nhiệt độ của nó so với giá trị thiết lập ban đầu. Mức độ giảm nhiệt này tỷ lệ thuận với lưu lượng khối của dòng khí chảy qua.

Thiết bị liên tục điều chỉnh dòng điện cấp cho cảm biến gia nhiệt để duy trì một chênh lệch nhiệt độ không đổi so với nhiệt độ của khí. Dựa trên năng lượng điện cần thiết để giữ sự chênh lệch đó, T-Mass F500 có thể tính toán được lưu lượng khối lượng của khí theo đơn vị như kg/h hoặc Nm³/h. Nhờ vào khả năng đo trực tiếp lưu lượng khối mà không cần sử dụng cảm biến bổ sung để đo áp suất hay nhiệt độ phụ, F500 mang lại độ chính xác cao, cấu hình lắp đặt đơn giản và hiệu suất ổn định trong nhiều ứng dụng công nghiệp.

Chức năng của đồng hồ đo lưu lượng khối nhiệt F500

Đo lưu lượng khối lượng khí một cách trực tiếp và chính xác

T-Mass F500 sử dụng nguyên lý tản nhiệt để đo trực tiếp lưu lượng khối của các loại khí như không khí, nitơ, carbon dioxide, oxy, argon và các hỗn hợp khí khác. Không giống như các loại đồng hồ lưu lượng thể tích thông thường, T-Mass F500 không cần bù áp suất hay nhiệt độ để suy ra lưu lượng khối.

Đo đồng thời nhiều thông số

• Nhiệt độ dòng khí thực tế
• Vận tốc dòng chảy
• Lưu lượng thể tích tiêu chuẩn
• Mật độ khí
• Dòng nhiệt hoặc năng lượng (nếu khí được dùng cho mục đích nhiệt)

Giám sát và phát hiện sự cố quy trình

• Dòng chảy đảo chiều (reverse flow)
• Biến động nhiệt độ đột ngột
• Lưu lượng bất thường hoặc mất tín hiệu
• Nhiễm bẩn đầu đo

Giao tiếp linh hoạt với nhiều chuẩn công nghiệp

• HART: cho phép cấu hình và thu thập dữ liệu qua tín hiệu analog 4–20mA
• Modbus RS485: tích hợp dễ dàng với hệ thống SCADA/PLC
• Tùy chọn I/O linh hoạt: ngõ ra dòng, xung, rơ le, tín hiệu cảnh báo… có thể cấu hình theo nhu cầu sử dụng

Dễ dàng cấu hình, cài đặt và hiệu chuẩn

T-Mass F500 có màn hình hiển thị 4 dòng, có đèn nền và điều khiển cảm ứng, cho phép vận hành ngay cả khi đeo găng tay. Người dùng có thể cấu hình thiết bị trực tiếp hoặc thông qua WLAN, laptop hoặc HART modem. Các menu hướng dẫn có sẵn giúp rút ngắn thời gian cài đặt và giảm lỗi trong quá trình vận hành.

Đảm bảo tính ổn định lâu dài và bảo trì dễ dàng

Cảm biến của T-Mass F500 được thiết kế có thể tháo rời, giúp dễ dàng vệ sinh hoặc thay thế mà không cần tháo toàn bộ đồng hồ khỏi đường ống. Thiết bị còn có công nghệ Heartbeat Technology – cho phép kiểm tra tình trạng cảm biến tại chỗ, không cần tháo ra hiệu chuẩn, giảm chi phí bảo trì và tăng thời gian hoạt động liên tục của nhà máy.

Ứng dụng đồng hồ đo lưu lượng khối nhiệt F500 vào đường ống

Giám sát tiêu thụ khí trong nhà máy

T-Mass F500 thường được lắp đặt tại các điểm phân phối khí nén, khí nitơ, oxy, hoặc CO₂ trong hệ thống đường ống để theo dõi lượng tiêu thụ của từng khu vực hoặc từng thiết bị. Nhờ đó, doanh nghiệp có thể đánh giá hiệu quả sử dụng khí, phát hiện rò rỉ và tối ưu chi phí vận hành.

Quản lý năng lượng và tối ưu hóa hệ thống

Trong các nhà máy có sử dụng khí cho mục đích sinh nhiệt, sấy khô hoặc làm mát, T-Mass F500 giúp đo chính xác lưu lượng và năng lượng nhiệt tiêu thụ. Dữ liệu từ đồng hồ được tích hợp vào hệ thống quản lý năng lượng (EMS) để tối ưu hóa sản xuất và giảm hao phí.

Kiểm soát dòng khí trong quá trình sản xuất

Trong các ngành công nghiệp như thực phẩm, dược phẩm, điện tử hoặc hóa chất, T-Mass F500 được dùng để kiểm soát chính xác lượng khí tham gia vào quy trình như khí bao gói, khí sạch, khí trơ hay khí phản ứng. Điều này đảm bảo chất lượng sản phẩm và độ ổn định của quá trình.

Đo khí thải hoặc khí xả tại ống thoát

T-Mass F500 có thể đo lưu lượng khối các loại khí thải từ quy trình sản xuất để kiểm soát ô nhiễm và đảm bảo tuân thủ quy định môi trường. Khả năng đo tại lưu lượng thấp và áp suất thấp khiến nó rất phù hợp cho các điểm xả khí sau xử lý.

Ứng dụng trong hệ thống HVAC và khí kỹ thuật

T-Mass F500 còn được dùng trong hệ thống điều hòa thông gió (HVAC) hoặc các hệ thống cung cấp khí kỹ thuật cho phòng sạch, bệnh viện, phòng thí nghiệm,… Thiết bị đảm bảo lượng khí cấp/thoát luôn đạt yêu cầu và cảnh báo sớm nếu xảy ra sự cố.

Địa chỉ cung cấp đồng hồ đo lưu lượng khối nhiệt F500 uy tín, giá rẻ và chất lượng cao

ĐHĐLL là một đơn vị uy tín, chuyên cung cấp đồng hồ đo lưu lượng khối nhiệt F500 chính hãng, chất lượng cao với giá cả hợp lý. Với nhiều năm kinh nghiệm trong ngành cung cấp thiết bị đo lường công nghiệp, chúng tôi đã xây dựng được sự tin tưởng và lòng trung thành từ phía khách hàng.

Công ty cam kết cung cấp đồng hồ đo lưu lượng khối nhiệt F500 với các đặc điểm vượt trội như độ chính xác cao, dễ dàng cài đặt và bảo trì, giúp tối ưu hóa quy trình vận hành của các hệ thống khí và gas. Công ty luôn đảm bảo cung cấp sản phẩm 100% chính hãng, đầy đủ giấy tờ chứng nhận chất lượng, với nguồn gốc rõ ràng từ các nhà sản xuất uy tín.

Đặc biệt, ĐHĐLL không chỉ cung cấp sản phẩm mà còn cung cấp dịch vụ tư vấn kỹ thuật chuyên sâu, hỗ trợ khách hàng trong việc lựa chọn sản phẩm phù hợp nhất với nhu cầu của từng hệ thống và ứng dụng cụ thể. Dịch vụ giao hàng của công ty luôn nhanh chóng và đảm bảo tính kịp thời cho các công trình, dự án quan trọng.

Công ty cũng có chính sách bảo hành dài hạn, đảm bảo sự hài lòng của khách hàng trong suốt quá trình sử dụng. Chúng tôi còn cung cấp dịch vụ kiểm định sản phẩm theo yêu cầu, giúp đảm bảo các đồng hồ đo lưu lượng luôn đạt tiêu chuẩn và hoạt động ổn định.
