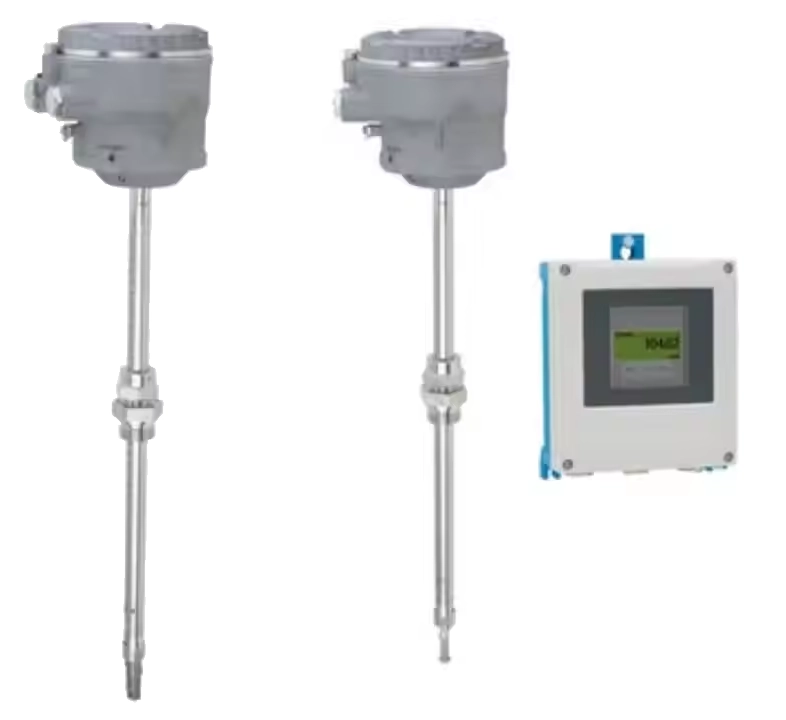

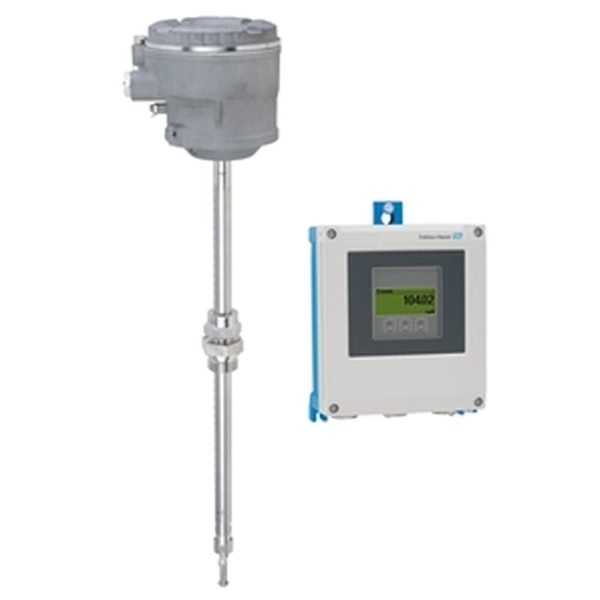

Đồng hồ đo lưu lượng khối nhiệt I500

Giới thiệu chung về đồng hồ đo lưu lượng khối nhiệt I500

Đồng hồ đo lưu lượng khối nhiệt I500 là một thiết bị đo lưu lượng khí tiên tiến sử dụng nguyên lý đo nhiệt (thermal mass flow) để xác định chính xác lưu lượng khối lượng của khí trong đường ống. Thiết bị này được thiết kế chuyên dụng cho các ứng dụng công nghiệp đòi hỏi độ chính xác cao, tính ổn định lâu dài và khả năng hoạt động đáng tin cậy trong nhiều điều kiện làm việc khác nhau.

T-Mass I500 thích hợp để đo các loại khí công nghiệp như khí nén, khí tự nhiên, oxy, CO₂, nitrogen và nhiều loại khí đặc biệt khác. Nhờ công nghệ cảm biến nhiệt tiên tiến, đồng hồ có thể đo lưu lượng ở áp suất thấp, tốc độ dòng nhỏ mà vẫn đảm bảo độ chính xác và lặp lại cao.

Với thiết kế nhỏ gọn, dễ lắp đặt và tích hợp nhiều giao thức truyền thông hiện đại (như HART, Modbus, Profibus…), I500 không chỉ giúp người dùng giám sát chặt chẽ lưu lượng khí mà còn dễ dàng kết nối với hệ thống điều khiển trung tâm trong nhà máy. Đây là giải pháp tối ưu cho các ngành công nghiệp như hóa chất, thực phẩm, xử lý nước, năng lượng và dầu khí.

Thông số kỹ thuật của đồng hồ đo lưu lượng khối nhiệt I500

• Kích thước: DN15 đến DN100 (½” – 4″)
• Dải đo: 0,5 – 3750 kg/h
• Độ chính xác: ±1% giá trị đo
• Nhiệt độ môi chất: -40 °C đến +180 °C
• Áp suất tối đa: PN40 / Cl.300
• Vật liệu tiếp xúc: Inox 316L, tùy chọn Hợp kim C22
• Tín hiệu ra: 4-20mA, xung, relay, HART, Modbus
• Nguồn cấp: 24VDC hoặc 100–240VAC
• Bảo vệ: IP66/67, vỏ nhôm chống bụi nước
• Màn hình: Cảm ứng ngoài, có đèn nền, tùy chọn từ xa
• Tính năng: Tự chẩn đoán (Heartbeat), lập trình 21 loại khí, đo hai chiều, phát hiện dòng ngược

Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng khối nhiệt I500

Cấu tạo cơ bản

• Cảm biến nhiệt độ kép: Bao gồm hai điện trở nhiệt. Một cái dùng để đo nhiệt độ thực tế của dòng khí, cái còn lại được nung nóng và dùng để xác định lưu lượng qua sự thay đổi nhiệt.
• Ống đo: Là phần đặt bên trong đường ống, nơi dòng khí đi qua. Có thể là dạng chèn hoặc dạng in-line tùy model, thường làm từ thép không gỉ 316L hoặc hợp kim đặc biệt để tăng độ bền và chống ăn mòn.
• Vỏ thiết bị: Được chế tạo từ nhôm hoặc polycarbonate, có thiết kế kín đạt chuẩn IP66/67 để chống bụi và nước. Một số phiên bản có hai khoang riêng biệt để tách biệt phần điện tử và phần dây dẫn.
• Bộ phát tín hiệu: Là khối xử lý trung tâm, nhận tín hiệu từ cảm biến và chuyển đổi thành các dạng tín hiệu điện như 4–20 mA, HART, Modbus. Có thể cấu hình linh hoạt các đầu vào/ra và giao tiếp.
• Màn hình hiển thị: Màn hình LCD có đèn nền, hỗ trợ cảm ứng từ bên ngoài và cho phép người dùng cấu hình tại chỗ. Có phiên bản tùy chọn hiển thị từ xa qua kết nối không dây (WLAN).
• Cổng kết nối quá trình: Có thể là ren, mặt bích hoặc khớp nối nhanh, tùy vào kích cỡ và tiêu chuẩn hệ thống lắp đặt.
• Bộ nhớ và chức năng chẩn đoán: Hệ thống có khả năng tự chẩn đoán lỗi, ghi lại dữ liệu, kiểm tra tình trạng cảm biến bằng công nghệ Heartbeat, đồng thời hỗ trợ khôi phục dữ liệu khi bảo trì.

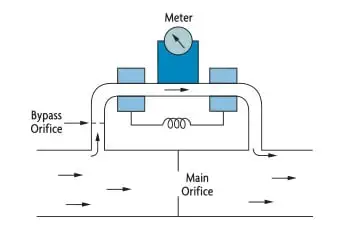

Nguyên lý hoạt động

Đồng hồ sử dụng hai cảm biến nhiệt độ kiểu điện trở (thường là PT100). Một cảm biến được sử dụng để đo nhiệt độ thực tế của dòng khí, trong khi cảm biến còn lại được làm nóng liên tục bằng một dòng điện xác định. Khi dòng khí đi qua, nó mang theo một phần nhiệt lượng từ cảm biến được nung nóng, làm cảm biến này bị nguội đi. Để giữ cho cảm biến nóng luôn duy trì ở mức nhiệt độ cao hơn so với cảm biến đo nhiệt độ dòng khí, thiết bị sẽ điều chỉnh dòng điện cấp vào.

Mức độ dòng điện cần thiết để duy trì sự chênh lệch nhiệt độ ổn định chính là cơ sở để tính ra lưu lượng khối nhiệt (mass flow) của dòng khí. Nói cách khác, lưu lượng khí càng lớn thì sự làm mát càng nhiều, đồng nghĩa với việc cần dòng điện lớn hơn để giữ cảm biến ở mức nhiệt độ chênh lệch cố định. Thiết bị sẽ chuyển đổi sự thay đổi này thành tín hiệu điện để hiển thị hoặc xuất ra tín hiệu analog/digital.

Chức năng của đồng hồ đo lưu lượng khối nhiệt I500

Đo lưu lượng khối lượng khí

Đây là chức năng chính và nổi bật nhất của đồng hồ I500. Thiết bị sử dụng nguyên lý nhiệt (thermal dispersion) để đo trực tiếp lưu lượng khối lượng của các loại khí như không khí, nitơ, CO₂, argon… mà không cần cảm biến phụ để bù áp suất hoặc nhiệt độ. Điều này mang lại kết quả đo chính xác cao, đặc biệt trong các điều kiện dòng chảy thấp và áp suất biến đổi.

Đo đa thông số

T-Mass I500 không chỉ đo lưu lượng khối lượng mà còn cung cấp các giá trị liên quan như:

• Lưu lượng thể tích tiêu chuẩn (Standard Volumetric Flow)
• Nhiệt độ dòng khí (Process Temperature)
• Vận tốc dòng chảy (Flow Velocity)
• Mật độ khí (Gas Density)

Những thông số này cực kỳ quan trọng trong kiểm soát quá trình công nghiệp, giúp người vận hành theo dõi hiệu suất và tối ưu hóa hoạt động hệ thống.

Cảnh báo sự cố và tự chẩn đoán

• Dòng chảy ngược (Reverse Flow Detection)
• Tắc nghẽn dòng khí, biến động bất thường
• Hư hỏng cảm biến hoặc tín hiệu

Các tín hiệu cảnh báo sẽ được hiển thị trực tiếp hoặc truyền về hệ thống điều khiển để đảm bảo an toàn và nâng cao độ tin cậy vận hành.

Lưu trữ và phục hồi dữ liệu

T-Mass I500 có thể lưu giữ cấu hình và dữ liệu vận hành, giúp phục hồi dễ dàng khi thay thiết bị, nâng cấp phần mềm hoặc bảo trì. Điều này giúp giảm thời gian dừng hệ thống và chi phí kỹ thuật.

Tích hợp truyền thông công nghiệp

• HART
• Modbus RTU/RS485
• Analog 4-20mA (active/passive)
• Relay, xung tần số

Tính linh hoạt này giúp T-Mass I500 dễ dàng tích hợp vào SCADA, DCS, PLC và các hệ thống điều khiển tự động hóa hiện đại.

Cài đặt và vận hành đơn giản

Giao diện thân thiện với người dùng, màn hình cảm ứng hoặc cấu hình từ xa qua phần mềm, cho phép:

• Cài đặt dễ dàng qua menu hướng dẫn
• Kiểm tra hiệu suất thiết bị trực tiếp
• Tối ưu hóa quá trình lắp đặt và vận hành nhanh chóng

Miễn bảo trì và tổn thất áp thấp

Với thiết kế cảm biến nhiệt nằm trực tiếp trong dòng khí, không có bộ phận chuyển động và không gây tổn thất áp đáng kể, I500 hầu như không cần bảo trì, giúp tiết kiệm chi phí vận hành dài hạn.

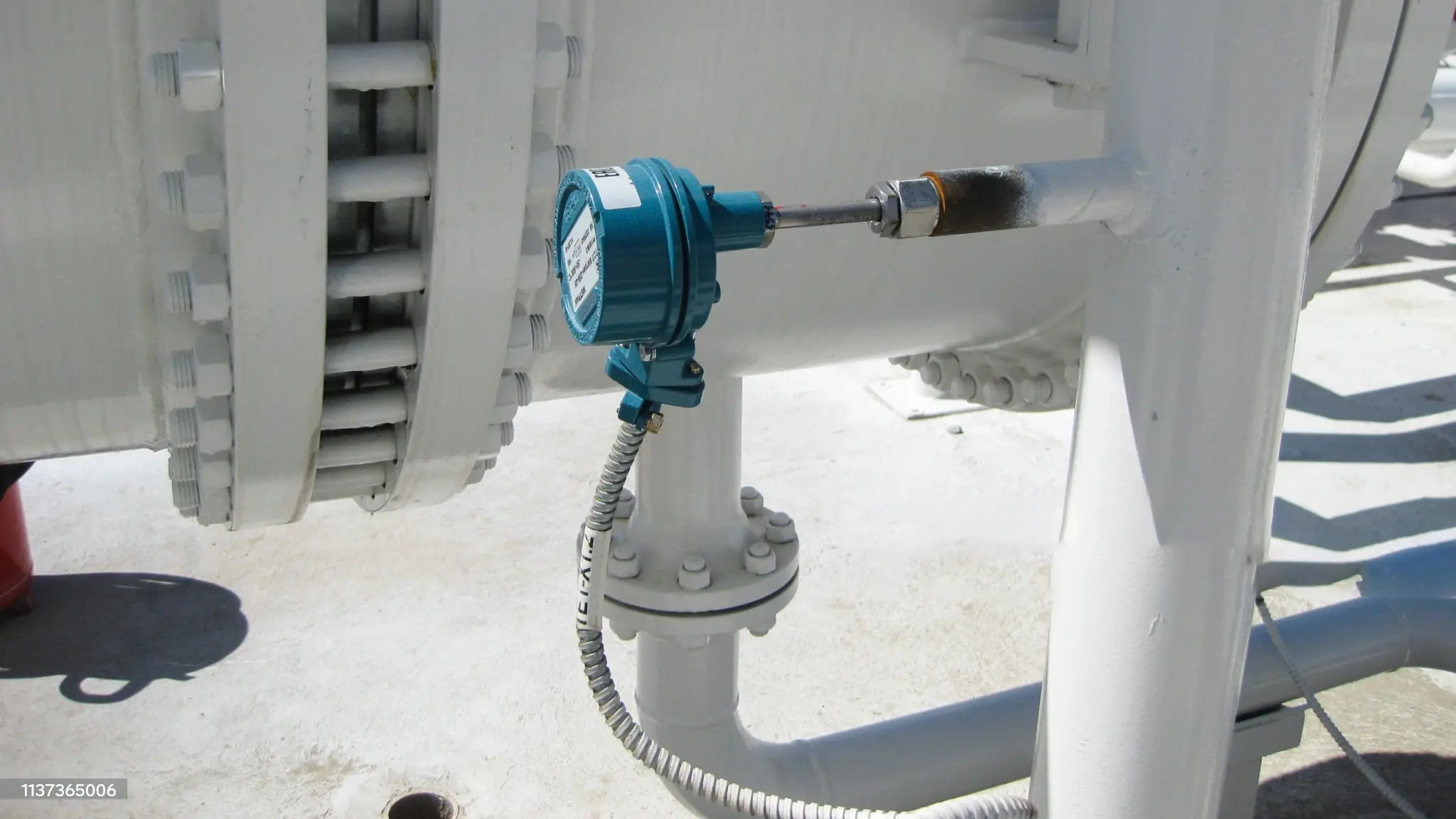

Ứng dụng đồng hồ đo lưu lượng khối nhiệt I500 vào đường ống

Đồng hồ đo lưu lượng khối nhiệt T-Mass I500 là thiết bị lý tưởng để ứng dụng trong nhiều hệ thống đường ống công nghiệp, đặc biệt là các hệ thống sử dụng khí nén, khí công nghiệp và khí kỹ thuật.

Đo khí tiêu thụ trong nhà máy sản xuất

T-Mass I500 được sử dụng rộng rãi để giám sát và đo lưu lượng tiêu thụ các loại khí phổ biến như khí nén, nitơ (N₂), oxy (O₂), carbon dioxide (CO₂), argon (Ar) trong các dây chuyền sản xuất. Việc đo chính xác giúp nhà máy kiểm soát tiêu thụ năng lượng, phân tích hiệu suất thiết bị sử dụng khí và nhanh chóng phát hiện những tổn thất do rò rỉ khí gây ra. Từ đó, doanh nghiệp có thể tối ưu chi phí vận hành và tăng độ tin cậy của hệ thống sản xuất.

Giám sát hệ thống khí nén trung tâm

Trong các nhà máy có hệ thống khí nén trung tâm, T-Mass I500 thường được lắp đặt tại các điểm phân phối khí chính và các nhánh để theo dõi lưu lượng khí đến từng bộ phận sản xuất. Thiết bị giúp đánh giá hiệu suất của máy nén khí, cân bằng phân phối áp suất khí giữa các khu vực, phát hiện sự mất cân bằng lưu lượng và tối ưu hóa hoạt động toàn hệ thống.

Tích hợp hệ thống quản lý năng lượng (EMS)

T-Mass I500 hỗ trợ các giao thức truyền thông phổ biến như HART, Modbus RS485, 4–20mA, giúp dễ dàng tích hợp vào các hệ thống quản lý năng lượng (Energy Management System). Nhờ đó, doanh nghiệp có thể giám sát trực tuyến lưu lượng khí tiêu thụ theo thời gian thực, phân tích biểu đồ tiêu thụ, phát hiện lãng phí và thực hiện các chiến lược tiết kiệm năng lượng hiệu quả.

Ứng dụng trong hệ thống HVAC và thông gió công nghiệp

Trong lĩnh vực điều hòa không khí và thông gió công nghiệp, T-Mass I500 giúp kiểm soát chính xác lưu lượng khí cấp và khí thải ra môi trường. Thiết bị hỗ trợ vận hành hiệu quả hệ thống HVAC lớn, đảm bảo cung cấp đủ khí tươi, điều hòa áp suất không khí trong khu vực sản xuất và nâng cao chất lượng môi trường làm việc.

Đo lưu lượng khí trong xử lý nước thải và lên men sinh học

T-Mass I500 được ứng dụng trong các quá trình liên quan đến khí trong xử lý nước thải như sục khí trong bể hiếu khí hoặc lên men vi sinh. Việc kiểm soát lưu lượng khí một cách ổn định giúp nâng cao hiệu suất phản ứng sinh học, duy trì điều kiện tối ưu cho hoạt động của vi sinh vật và tăng hiệu quả xử lý chất thải.

Ứng dụng trong công nghiệp thực phẩm, đồ uống và dược phẩm

Nhờ thiết kế chính xác, an toàn và dễ vệ sinh, I500 có thể sử dụng trong các nhà máy thực phẩm và dược phẩm để đo lưu lượng khí như N₂ sử dụng trong bảo quản chân không, CO₂ trong sản xuất đồ uống có gas, hoặc khí vô trùng trong quy trình đóng gói vô trùng. Đồng hồ đảm bảo đo chính xác mà không ảnh hưởng đến chất lượng sản phẩm cuối cùng.

Địa chỉ cung cấp đồng hồ đo lưu lượng khối nhiệt I500 uy tín, giá rẻ và chất lượng cao

Đồng Hồ Đo Lưu Lượng là địa chỉ uy tín chuyên cung cấp các dòng đồng hồ đo lưu lượng khối nhiệt I500 chính hãng, chất lượng cao và giá cả cạnh tranh trên thị trường. Với hơn 10 năm kinh nghiệm trong ngành thiết bị đo lường, chúng tôi cam kết mang đến cho khách hàng những sản phẩm được nhập khẩu trực tiếp từ nhà sản xuất, đầy đủ giấy tờ CO, CQ và hỗ trợ kiểm định nếu cần.

Một trong những điểm mạnh của chúng tôi là khả năng tư vấn kỹ thuật chuyên sâu, giúp khách hàng lựa chọn đúng model phù hợp với nhu cầu sử dụng thực tế, từ hệ thống khí nén trong nhà máy đến các ứng dụng công nghiệp sử dụng khí đặc biệt. Đồng thời, công ty hỗ trợ giao hàng toàn quốc, hình thức thanh toán linh hoạt, bảo hành tiêu chuẩn 12 tháng và đổi mới nếu phát hiện lỗi từ nhà sản xuất.

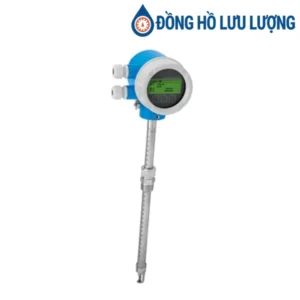

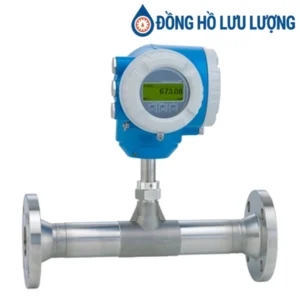

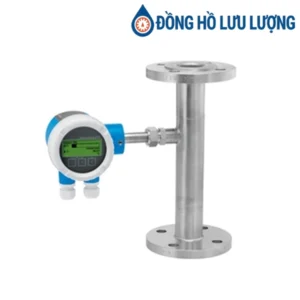

Bên cạnh dòng T-Mass I500, Công ty còn phân phối các loại đồng hồ đo lưu lượng khối nhiệt khác như F500, B150, A150 với nhiều kích thước, chuẩn kết nối và dải đo khác nhau, đáp ứng cho cả hệ thống đường ống nhỏ đến lớn.

THÔNG TIN LIÊN HỆ TƯ VẤN KỸ THUẬT - MUA HÀNG:

Mr. Nam (Nam Guboy)

Chuyên viên bán hàng

• :0866.523.926
• :Mr. Nam (Zalo)
• :doluuluong.com@gmail.com

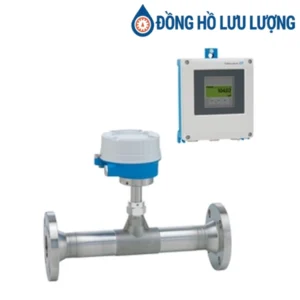

Xem thêm sản phẩm: Đồng hồ đo lưu lượng khối nhiệt F500
