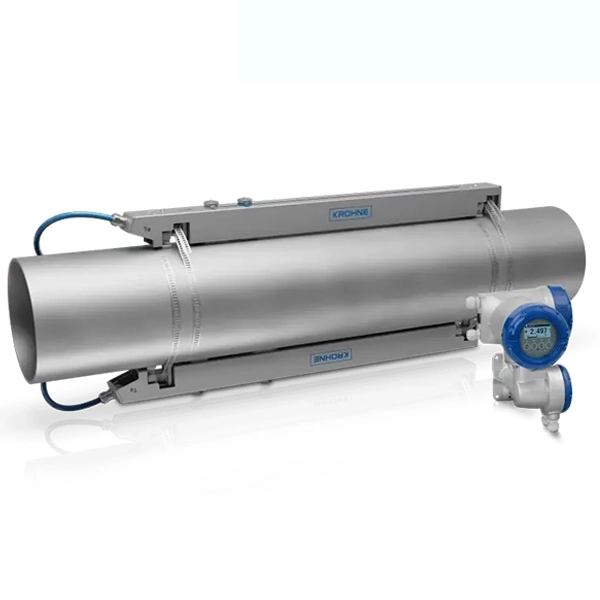

Đồng hồ đo lưu lượng Krohne Optisonic 6300

Đôi nét về đồng hồ đo lưu lượng Krohne Optisonic 6300

Krohne Optisonic 6300 là dòng đồng hồ đo lưu lượng siêu âm dạng clamp-on, được thiết kế để lắp đặt cố định lâu dài mà không cần can thiệp vào đường ống. Thiết bị đặc biệt phù hợp cho việc đo lưu lượng các chất lỏng có hoặc không dẫn điện tại các vị trí mà việc lắp đặt đồng hồ dạng inline là không khả thi hoặc không mong muốn. Nhờ thiết kế linh hoạt, Optisonic 6300 giúp tối ưu hóa quá trình đo lưu lượng mà không gây gián đoạn cho hệ thống vận hành.

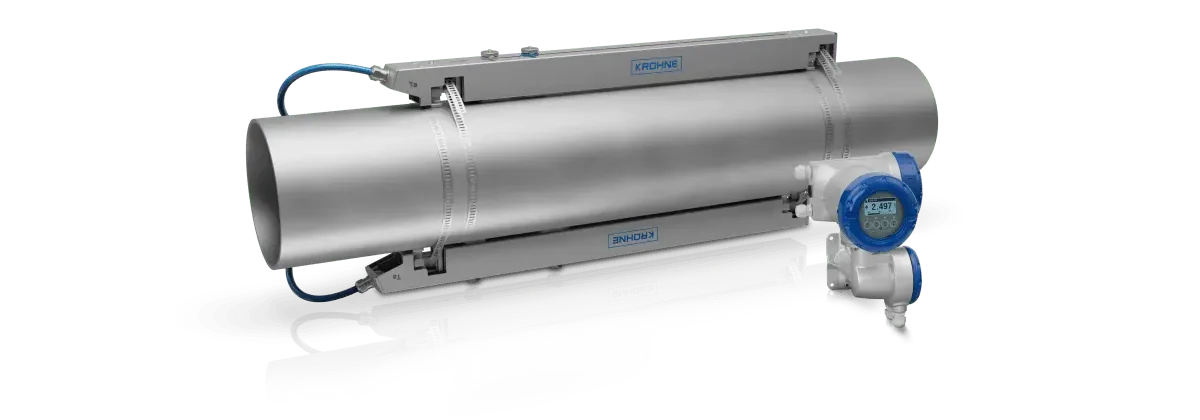

Thiết bị bao gồm một thanh ray bằng thép không gỉ có tích hợp sẵn hai cảm biến siêu âm (transducer). Đối với các đường ống có kích thước lớn, thiết bị sẽ sử dụng bộ ray đôi (gồm hai thanh ray) với hai cảm biến được tích hợp trên mỗi thanh ray, giúp mở rộng phạm vi ứng dụng lên đến DN4000 (160 inch). Bất kể phiên bản nào, đồng hồ đều đi kèm với bộ chuyển đổi tín hiệu siêu âm có thể gắn tường hoặc lắp đặt ngoài trời, phù hợp với nhiều điều kiện môi trường khác nhau.

Với thiết kế clamp-on chắc chắn và dễ lắp đặt, Optisonic 6300 có thể được gắn lên hầu hết các loại đường ống mà không cần cắt ống hay làm gián đoạn dòng chảy. Ngoài ra, phiên bản chịu nhiệt mở rộng có thể làm việc ở nhiệt độ lên đến +200°C (392°F), phục vụ tốt cho các ứng dụng công nghiệp yêu cầu điều kiện khắt khe.

Ứng dụng phổ biến của thiết bị bao gồm đo lưu lượng các loại hydrocacbon tinh luyện, nước khử khoáng, hóa chất, cũng như trong các quy trình vệ sinh nghiêm ngặt của ngành thực phẩm và dược phẩm. Đồng hồ cũng được chứng nhận an toàn sử dụng trong các khu vực có nguy cơ cháy nổ (hazardous areas) và hỗ trợ nhiều giao thức truyền thông số, cho phép tích hợp dễ dàng vào các hệ thống điều khiển tự động hóa hiện đại.

Thông số kỹ thuật:

• Dòng sản phẩm: OPTISONIC
• Vị trí sử dụng: Đo lưu lượng chất lỏng cố định, không cần cắt ống
• Nguyên lý đo: Siêu âm (Ultrasonic)
• Chất lỏng đo được: Chất lỏng dẫn điện và không dẫn điện
• Nhiệt độ: -40 đến +200°C (-40 đến +392°F)
  Áp suất: Không giới hạn
• Kết nối: Dạng gắn (Dây đai thép không gỉ, phù hợp ống DN15…1500 (½”…60”))
• Chuẩn và chứng nhận: Chống cháy nổ( ATEX, cQPSus, IECEx)
• Giao tiếp: Analog (4…20 mA); Tín hiệu rời (Xung, Trạng thái); Kỹ thuật số (FOUNDATION™ fieldbus, HART®, Profibus-PA/DP, Modbus RTU)

Cấu tạo của đồng hồ đo lưu lượng Krohne Optisonic 6300

Đồng hồ đo lưu lượng Krohne Optisonic 6300 có thiết kế đặc biệt để lắp đặt ngoài ống, không cần cắt hay can thiệp vào hệ thống đường ống.

• Cảm biến siêu âm: Có hai đầu dò siêu âm được tích hợp trên thanh gá bằng thép không gỉ. Tùy vào kích thước ống, cảm biến có thể nằm trên một thanh (cho ống vừa và nhỏ) hoặc trên hai thanh song song (cho ống lớn), mỗi thanh có một đầu dò.
• Thanh gá lắp cảm biến: Thanh gá chắc chắn được làm bằng thép không gỉ, giúp cố định cảm biến chắc chắn vào thành ống. Dễ dàng điều chỉnh, phù hợp với nhiều kích cỡ ống khác nhau từ DN15 đến DN4000 (½” đến 160”).
• Bộ chuyển đổi tín hiệu: Bộ chuyển đổi có thể lắp tường hoặc gắn ngoài hiện trường. Thiết bị tiếp nhận tín hiệu từ cảm biến, xử lý và truyền dữ liệu đến hệ thống giám sát. Có khả năng giao tiếp số qua FOUNDATION™ fieldbus, HART®, Profibus-PA/DP, hoặc Modbus RTU, và tín hiệu analog 4–20 mA.
• Dây kết nối và bộ phụ kiện: Bao gồm dây tín hiệu, đầu nối, cảm biến nhiệt độ (nếu đo năng lượng), và các phụ kiện đi kèm như đai siết, giá đỡ từ tính, bộ đo độ dày ống. Các phụ kiện này giúp việc lắp đặt dễ dàng và đảm bảo độ chính xác cao.

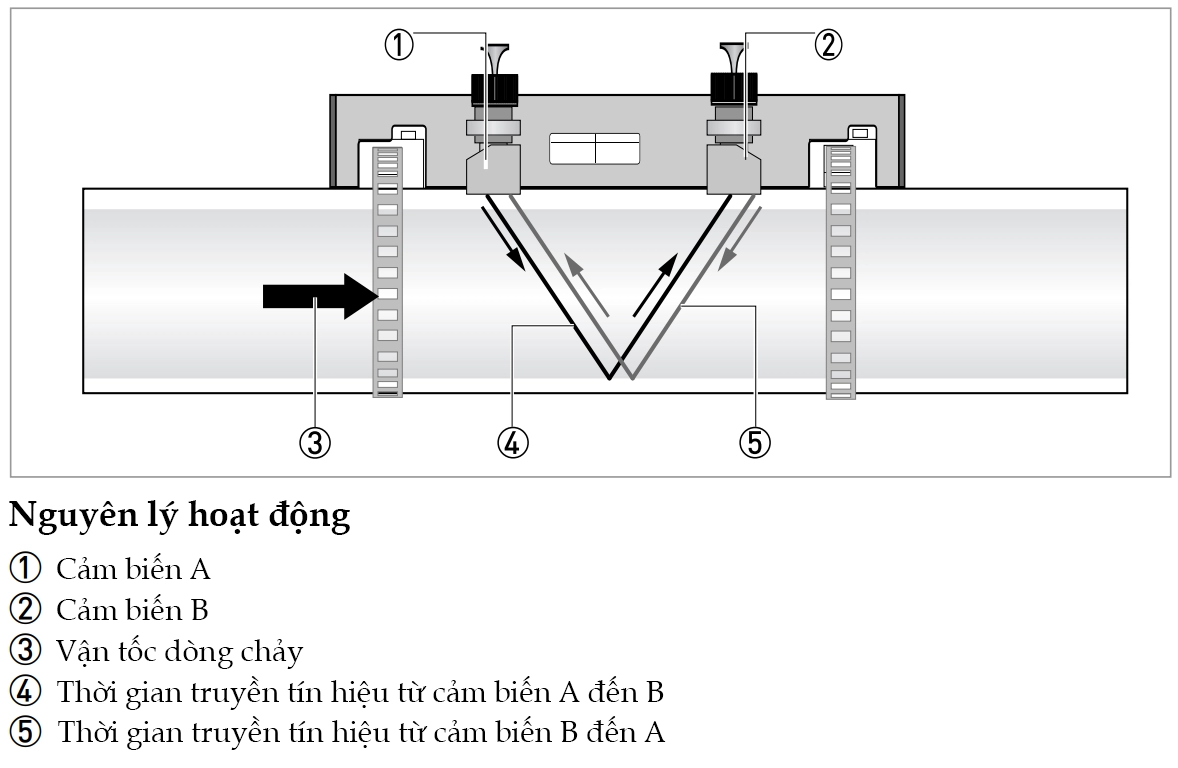

Nguyên lý hoạt động của đồng hồ đo lưu lượng Krohne Optisonic 6300

Đồng hồ đo lưu lượng Krohne Optisonic 6300 hoạt động dựa trên nguyên lý siêu âm thời gian truyền (Transit Time Ultrasonic). Thiết bị sử dụng hai cảm biến siêu âm được gắn trực tiếp lên bề mặt ngoài của ống dẫn, không tiếp xúc với dòng chất lỏng bên trong. Hai cảm biến này thay phiên nhau phát và thu sóng siêu âm truyền qua chất lỏng, một tín hiệu đi xuôi theo chiều dòng chảy và một tín hiệu đi ngược lại. Sóng siêu âm đi xuôi dòng sẽ truyền nhanh hơn so với sóng đi ngược dòng.

Hệ thống sẽ đo thời gian truyền của tín hiệu trong cả hai hướng. Sự chênh lệch thời gian giữa hai tín hiệu này phản ánh tốc độ dòng chảy của chất lỏng. Dựa trên vận tốc dòng chảy đo được và diện tích mặt cắt trong của ống, thiết bị sẽ tính toán ra lưu lượng thể tích một cách chính xác.

Với thiết kế clamp-on, đồng hồ cho phép lắp đặt dễ dàng mà không cần cắt ống hay dừng hệ thống. Điều này giúp đo đạc tạm thời hoặc kiểm tra định kỳ nhanh chóng mà không làm gián đoạn quy trình. Đặc biệt, OPTISONIC 6300 có khả năng đo lưu lượng hai chiều, hoạt động ổn định với nhiều loại chất lỏng khác nhau – kể cả dẫn điện và không dẫn điện – và không yêu cầu bảo trì định kỳ.

Đặc điểm nổi bật của đồng hồ đo lưu lượng Krohne Optisonic 6300

• Thiết kế công nghiệp bền chắc, độ tin cậy tối đa: Đồng hồ đo lưu lượng Krohne Optisonic 6300 được chế tạo với thiết kế công nghiệp cứng cáp, phù hợp cho các môi trường làm việc khắc nghiệt, mang lại hiệu suất ổn định và tin cậy lâu dài.
• Gắn cảm biến dễ dàng và chính xác: Việc lắp đặt cảm biến siêu âm trở nên nhanh chóng nhờ hệ thống thanh ray bằng thép không gỉ, đảm bảo định vị chính xác và độ bám chắc với đường ống.
• Bảo trì tối thiểu: Thiết bị sử dụng cơ chế tra mỡ hiệu quả hoặc miếng đệm rắn (solid coupling pads), giảm thiểu yêu cầu bảo trì định kỳ và kéo dài tuổi thọ sử dụng.
• Hiệu chuẩn lưu lượng tại nhà máy: Mỗi thiết bị được hiệu chuẩn trước tại nhà máy giúp đảm bảo độ chính xác tối ưu ngay từ khi lắp đặt và sử dụng.
• Cảm biến hai đường X-mode nâng cao độ tin cậy: Cảm biến X-mode với hai đường truyền sóng giúp tăng độ chính xác và ổn định trong quá trình đo, kể cả khi lưu lượng biến đổi bất thường.
• Dải đo rộng và linh hoạt: Dải đo tốc độ dòng chảy từ 0.1 đến 20 m/s, với tỷ lệ dải đo lên đến 200:1, giúp thiết bị đáp ứng nhiều yêu cầu ứng dụng khác nhau.
• Tích hợp chức năng đo năng lượng nhiệt: Thiết bị tích hợp khả năng tính toán năng lượng nhiệt sử dụng cảm biến nhiệt PT100, phù hợp cho các hệ thống HVAC và ứng dụng nhiệt năng.
• Phiên bản mở rộng nhiệt độ (XT): Tất cả các kích thước thanh ray đều có thể được trang bị phiên bản XT để đo chất lỏng ở nhiệt độ lên tới +200ºC / +392ºF.
• Tùy chọn chống nước cao cấp: Tùy chọn IP68 / Nema 6P cho phép thiết bị hoạt động trong môi trường có độ ẩm cao hoặc ngập nước.
• Chẩn đoán thông minh theo tiêu chuẩn Namur NE107: Hệ thống chẩn đoán tích hợp giúp phát hiện và thông báo các sự cố theo chuẩn NE107, hỗ trợ người dùng xử lý nhanh chóng.
• Linh hoạt với bộ chuyển đổi dạng treo tường hoặc lắp tại hiện trường: Tùy vào nhu cầu, bộ chuyển đổi tín hiệu có thể được lắp treo tường hoặc lắp tại hiện trường để phù hợp với không gian và điều kiện vận hành cụ thể.

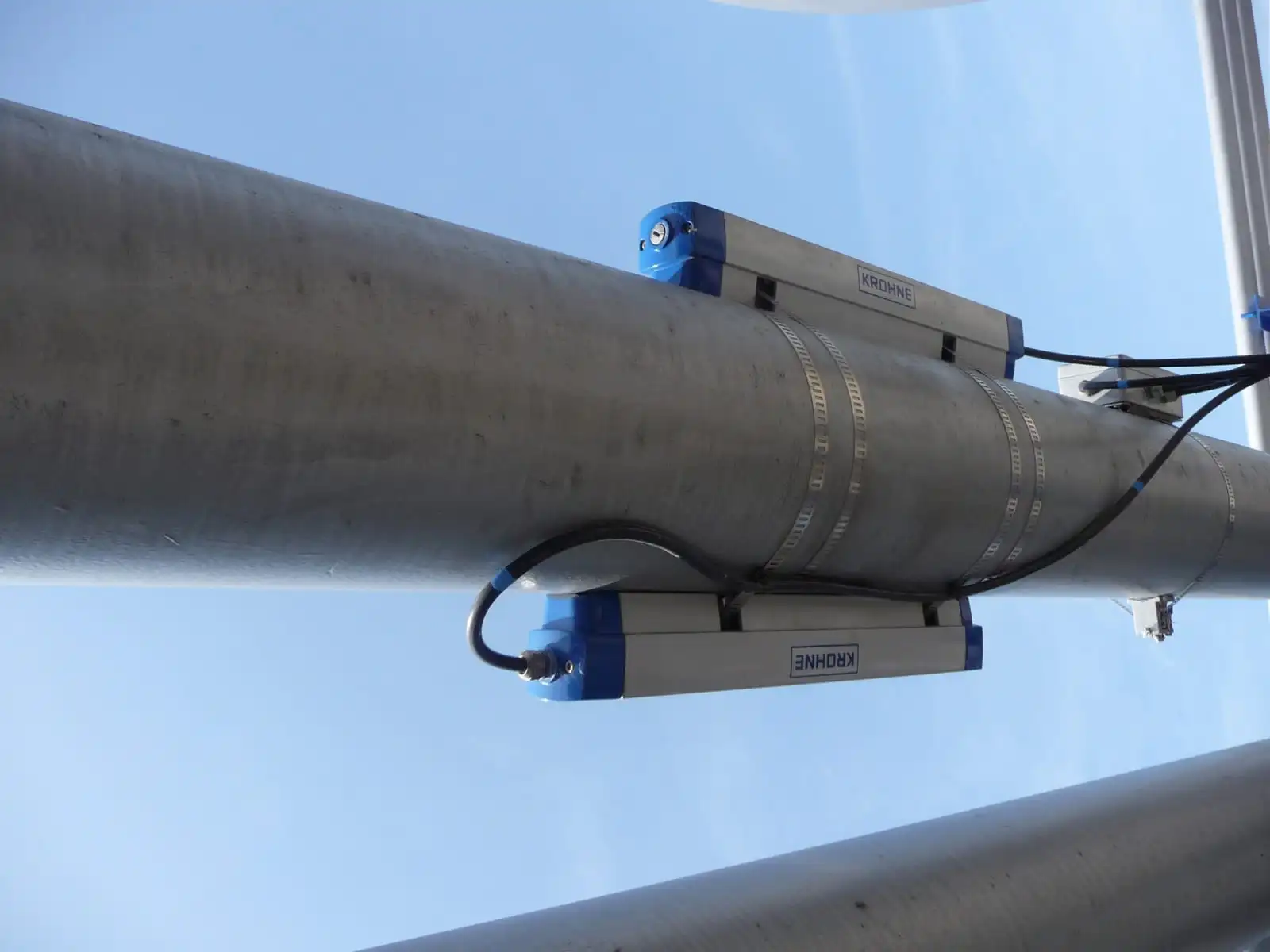

Ứng dụng đồng hồ đo lưu lượng Krohne Optisonic 6300 vào đường ống

Đồng hồ đo lưu lượng Krohne Optisonic 6300 được thiết kế linh hoạt, phù hợp với nhiều ngành công nghiệp khác nhau nhờ khả năng lắp đặt không xâm lấn, không yêu cầu dừng quy trình sản xuất. Thiết bị đặc biệt hiệu quả trong việc đo lưu lượng của các chất lỏng dẫn điện và không dẫn điện, kể cả trong môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt.

Ứng dụng trong các ngành công nghiệp khác nhau:

Ngành tiện ích: Optisonic 6300 được sử dụng rộng rãi để đo lưu lượng nước khử khoáng (demineralized) và nước khử ion (deionized) trong nhiều loại hình nhà máy công nghiệp. Thiết bị đáp ứng yêu cầu đo lưu lượng trong môi trường vệ sinh như ngành thực phẩm, dược phẩm hoặc các quy trình sản xuất yêu cầu cao về độ tinh khiết.

Ngành xử lý nước: Ứng dụng trong ngành cấp thoát nước, bao gồm đo lưu lượng nước sạch, nước uống và giám sát hệ thống cung cấp. Đồng thời hỗ trợ phát hiện rò rỉ, kiểm tra bơm và đo nước xả từ các bể chứa hoặc hồ chứa nước.

Ngành năng lượng: Optisonic 6300 được sử dụng để đo lưu lượng nước cấp đầu vào, nước làm mát và nước nóng trong hệ thống cấp nhiệt tại các nhà máy điện (nhiệt điện hoặc điện hạt nhân). Ứng dụng tốt cho cả nước tinh khiết và nước đã qua xử lý.

Ngành dầu khí: Đồng hồ Optisonic 6300 được sử dụng để giám sát dòng chảy của dầu thô và các sản phẩm dầu tinh luyện trong quá trình vận chuyển, bơm lên/xuống tàu và bồn chứa. Hữu ích trong các ứng dụng như giám sát hệ thống glycol trong quá trình khử nước của khí tự nhiên, phát hiện rò rỉ và theo dõi quá trình thoát nước từ bồn lưu trữ.

Ngành hóa chất và hóa dầu: Phù hợp để đo dòng nguyên liệu đầu vào, các sản phẩm hóa dầu đã qua tinh chế, hoặc hóa chất phụ gia trong quy trình sản xuất. Thiết bị có khả năng chịu được các môi trường có hóa chất độc hại, ăn mòn hoặc có tính mài mòn cao. Đặc biệt hiệu quả trong việc nâng cấp hoặc thay thế đồng hồ đo lưu lượng inline truyền thống mà không cần thay đổi kết cấu đường ống hiện hữu.
