Đồng hồ đo lưu lượng Krohne Optisonic 6300 P

Đôi nét về đồng hồ đo lưu lượng Krohne Optisonic 6300 P

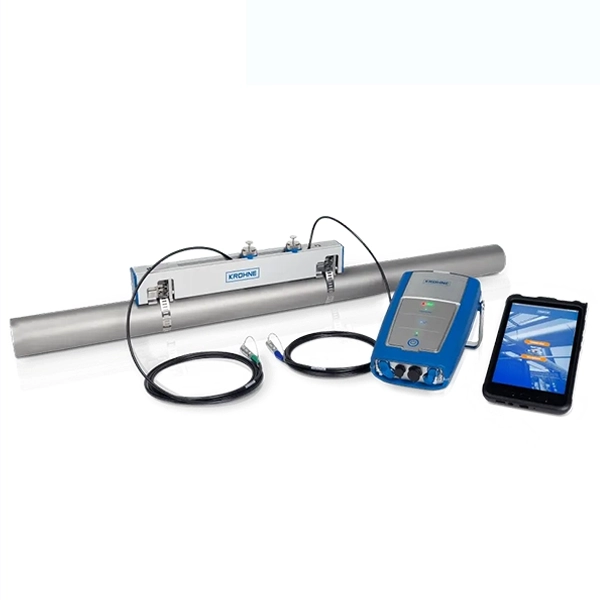

Krohne OPTISONIC 6300 P là một thiết bị đo lưu lượng siêu âm dạng kẹp ngoài di động, hoạt động bằng pin, được thiết kế để phục vụ cho các phép đo lưu lượng tạm thời của chất lỏng dẫn điện hoặc không dẫn điện trong hầu hết các ngành công nghiệp. Với tính cơ động cao, thiết bị có thể được lắp đặt và sử dụng tại bất kỳ vị trí nào mà không cần cắt ống hay ngừng quy trình sản xuất.

Sự linh hoạt trong thiết kế giúp Optisonic 6300 P phù hợp cho cả mục đích đo so sánh với các thiết bị đo lưu lượng cố định (ví dụ: bơm, đồng hồ lưu lượng, v.v.) hoặc sử dụng như một giải pháp thay thế tạm thời khi thiết bị chính gặp sự cố. Ngoài chức năng đo lưu lượng, thiết bị còn tích hợp tùy chọn đo nhiệt năng, rất hữu ích trong các ứng dụng HVAC, hệ thống sưởi và làm lạnh.

Đặc điểm cấu tạo và tính năng nổi bật

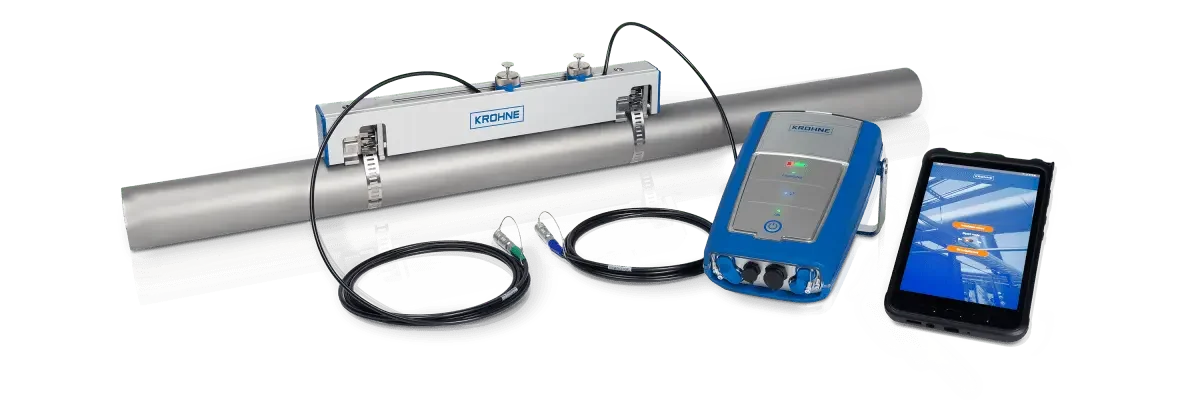

Thiết bị bao gồm cảm biến kẹp ngoài được gắn cố định trên ray giữ chắc chắn và bộ chuyển đổi tín hiệu di động chạy pin, hỗ trợ đo 1 hoặc 2 đường truyền siêu âm. Thiết kế chắc chắn, dễ lắp đặt giúp rút ngắn thời gian cài đặt và đo lường, đặc biệt phù hợp cho kỹ sư hiện trường.

Bộ chuyển đổi di động được trang bị đầy đủ chức năng đo lường, tích hợp bộ ghi dữ liệu (data logger) để lưu trữ các thông số đo. Dữ liệu có thể được giám sát, phân tích trực tiếp trên thiết bị thông minh như smartphone hoặc tablet thông qua ứng dụng di động Optisonic 6300 P Mobile App.

Ứng dụng này hoàn toàn miễn phí, hỗ trợ hệ điều hành Android, cho phép người dùng dễ dàng cấu hình và hiệu chuẩn thiết bị thông qua giao diện thân thiện, có trình hướng dẫn từng bước giúp người dùng mới thao tác thuận tiện. Dữ liệu được truyền từ bộ chuyển đổi sang thiết bị thông minh qua kết nối USB hoặc Bluetooth® không dây an toàn. Tất cả thông tin đo sẽ được lưu lại trên thiết bị di động và có thể xuất để đánh giá, phân tích theo yêu cầu.

Thông số kỹ thuật:

• Dòng sản phẩm: OPTISONIC
• Vị trí ứng dụng: Đo lưu lượng tạm thời cho chất lỏng
• Nguyên lý đo: Siêu âm (Ultrasonic)
• Chất lỏng đo được: Chất lỏng dẫn điện hoặc không dẫn điện
• Áp suất làm việc: Không giới hạn áp suất
• Nhiệt độ môi chất: -40 đến +120°C (hoặc -40 đến +248°F)
• Kết nối lắp đặt phương pháp gắn cảm biến: Sử dụng đai siết hoặc nam châm
• Phạm vi kích thước ống: DN15 đến DN4000 (½” đến 160″)
• Giao tiếp & truyền dữ liệu: Kết nối Bluetooth; Cổng USB

Cấu tạo của đồng hồ đo lưu lượng Krohne Optisonic 6300 P

Krohne Optisonic 6300 P là dòng đồng hồ đo lưu lượng siêu âm kẹp ngoài dạng di động (portable clamp-on), được thiết kế để đo lưu lượng tạm thời hoặc kiểm tra nhanh hệ thống đường ống mà không cần cắt ống hay dừng quy trình.

Cảm biến siêu âm kẹp ngoài

Đây là bộ phận trực tiếp tiếp xúc với thành ống để truyền và nhận sóng siêu âm xuyên qua thành ống và dòng chất lỏng bên trong. Cảm biến có thể hoạt động với cả chất lỏng dẫn điện hoặc không dẫn điện.

Cảm biến được cố định bằng dây đai, gá siết hoặc nam châm, có thể lắp đặt dễ dàng trên ống có đường kính từ DN15 đến DN4000 (½” đến 160″), phù hợp với cả ống kim loại và nhựa.

Bộ giữ cảm biến

Được thiết kế dạng ray hoặc khung gá bằng hợp kim nhẹ, cho phép điều chỉnh khoảng cách giữa các đầu dò để phù hợp với kích thước ống và chế độ đo (1-path hoặc 2-path). Hệ thống giữ chắc chắn giúp duy trì vị trí cảm biến ổn định trong suốt quá trình đo.

Bộ chuyển đổi tín hiệu di động (Portable Converter)

Đây là trung tâm điều khiển của thiết bị, xử lý tín hiệu siêu âm từ cảm biến để tính toán lưu lượng. Bộ chuyển đổi sử dụng pin sạc có thể hoạt động liên tục trong nhiều giờ, thích hợp cho các phép đo hiện trường.
Màn hình hiển thị trực quan cho phép theo dõi lưu lượng tức thời, tổng lưu lượng và các thông số kỹ thuật khác.

Giao tiếp và kết nối thông minh

Optisonic 6300 P hỗ trợ kết nối không dây Bluetooth® và cổng USB, cho phép cấu hình thiết bị, ghi dữ liệu và truy xuất thông tin thông qua điện thoại thông minh hoặc máy tính bảng thông qua ứng dụng OPTISONIC 6300 P Mobile App (Android). Dữ liệu đo có thể được lưu trữ và xuất file để phân tích, đánh giá hiệu suất hoặc so sánh với đồng hồ đo cố định hiện hữu.

Nguồn cấp và thời lượng pin

Thiết bị hoạt động bằng pin sạc tích hợp, cho phép sử dụng liên tục trong nhiều giờ đến vài ngày tùy theo chế độ đo và tần suất ghi dữ liệu. Đây là yếu tố quan trọng giúp thiết bị linh hoạt trong đo tạm thời tại công trường.

Nguyên lý hoạt động của đồng hồ đo lưu lượng Krohne Optisonic 6300 P

Đồng hồ đo lưu lượng Krohne Optisonic 6300 P hoạt động dựa trên nguyên lý siêu âm thời gian truyền (Transit-Time). Thiết bị sử dụng hai đầu dò siêu âm được kẹp vào hai bên ngoài thành ống, không cần cắt ống hay tiếp xúc trực tiếp với chất lỏng. Các đầu dò này lần lượt phát và thu sóng siêu âm, truyền một lần theo chiều dòng chảy và một lần ngược chiều dòng chảy.

Vì sóng siêu âm truyền nhanh hơn khi đi cùng chiều dòng chảy và chậm hơn khi đi ngược lại, thiết bị sẽ đo độ chênh lệch thời gian giữa hai hướng truyền này. Dựa vào độ chênh lệch thời gian, kết hợp với các thông số như đường kính ống, tốc độ âm trong chất lỏng và đặc tính ống dẫn, thiết bị sẽ tính toán ra tốc độ dòng chảy. Từ đó, lưu lượng thể tích sẽ được xác định một cách chính xác.

Nguyên lý hoạt động này không bị ảnh hưởng bởi độ dẫn điện của chất lỏng, đồng thời không gây tổn thất áp suất, không tiếp xúc với chất lỏng, nhờ vậy thiết bị có độ bền cao và ít phải bảo trì. Optisonic 6300 P có thể đo cả hai chiều dòng chảy (bi-directional), dễ dàng lắp đặt bằng dây đai hoặc nam châm cho đường ống từ DN15 đến DN4000, rất phù hợp cho các ứng dụng đo lưu lượng tạm thời, kiểm tra hiệu suất hoặc xác minh hoạt động của đồng hồ cố định.

Thiết bị cũng hỗ trợ kết nối Bluetooth hoặc USB để truyền dữ liệu và cấu hình nhanh chóng qua thiết bị di động. Với độ linh hoạt, độ chính xác cao và khả năng vận hành dễ dàng tại hiện trường, Optisonic 6300 P là lựa chọn lý tưởng cho các kỹ sư bảo trì và vận hành trong công nghiệp, cấp nước, HVAC, hoặc các hệ thống năng lượng tái tạo.

Đặc điểm nổi bật của đồng hồ đo lưu lượng Krohne Optisonic 6300 P

Tính linh hoạt trong đo lưu lượng

Optisonic 6300 P là đồng hồ đo lưu lượng siêu âm dạng clamp-on, sử dụng bộ chuyển đổi tín hiệu chạy bằng pin tích hợp datalogger. Khả năng đo hai chiều cho phép kiểm soát lưu lượng chảy theo cả hai hướng mà không gây ảnh hưởng đến quy trình vận hành hiện tại.

Lắp đặt dễ dàng và không xâm lấn

Với thiết kế không cần cắt ống, OPTISONIC 6300 P có thể lắp đặt nhanh chóng mà không làm gián đoạn quá trình sản xuất. Việc gắn cảm biến được hỗ trợ bằng thanh ray và cơ chế khóa “click-and-turn”, giúp người dùng thao tác nhanh chóng, chính xác và tiện lợi. Giải pháp này hoàn toàn không gây áp lực lên hệ thống, giảm thiểu rủi ro và chi phí bảo trì.

Vận hành thân thiện và kết nối thông minh

Đồng hồ đi kèm ứng dụng di động OPTISONIC 6300 P (hỗ trợ Android và iOS), cho phép cấu hình và giám sát thiết bị thông qua kết nối Bluetooth® bảo mật hoặc cáp USB. Giao diện ứng dụng trực quan, có trình hướng dẫn đồ họa giúp cài đặt nhanh chóng ngay cả đối với người mới. Dữ liệu đo có thể được theo dõi theo thời gian thực hoặc ghi lại để phân tích sau.

Khả năng đo lường đa dạng và chính xác

Bộ chuyển đổi tín hiệu 2 kênh hỗ trợ đo trên hai ống khác nhau hoặc sử dụng hai đường truyền trên cùng một ống để tăng độ chính xác. Thiết bị cũng có thể tích hợp đo năng lượng nhờ vào cảm biến nhiệt độ PT100 và hộp I/O mở rộng, phục vụ tốt cho các ứng dụng giám sát nhiệt năng trong hệ thống sưởi hoặc làm mát.

Trọn bộ phụ kiện chuyên dụng

Kèm theo đồng hồ là các phụ kiện đầy đủ như máy tính bảng cài đặt sẵn, cáp kết nối mở rộng, bộ cố định bằng nam châm, thước đo độ dày ống… Tất cả được đóng gói gọn gàng trong vali cứng hoặc túi mềm chuyên dụng với ngăn chứa riêng biệt, rất tiện lợi cho việc di chuyển và sử dụng ngoài hiện trường.

Ứng dụng đồng hồ đo lưu lượng Krohne Optisonic 6300 P vào đường ống

Ứng dụng chung

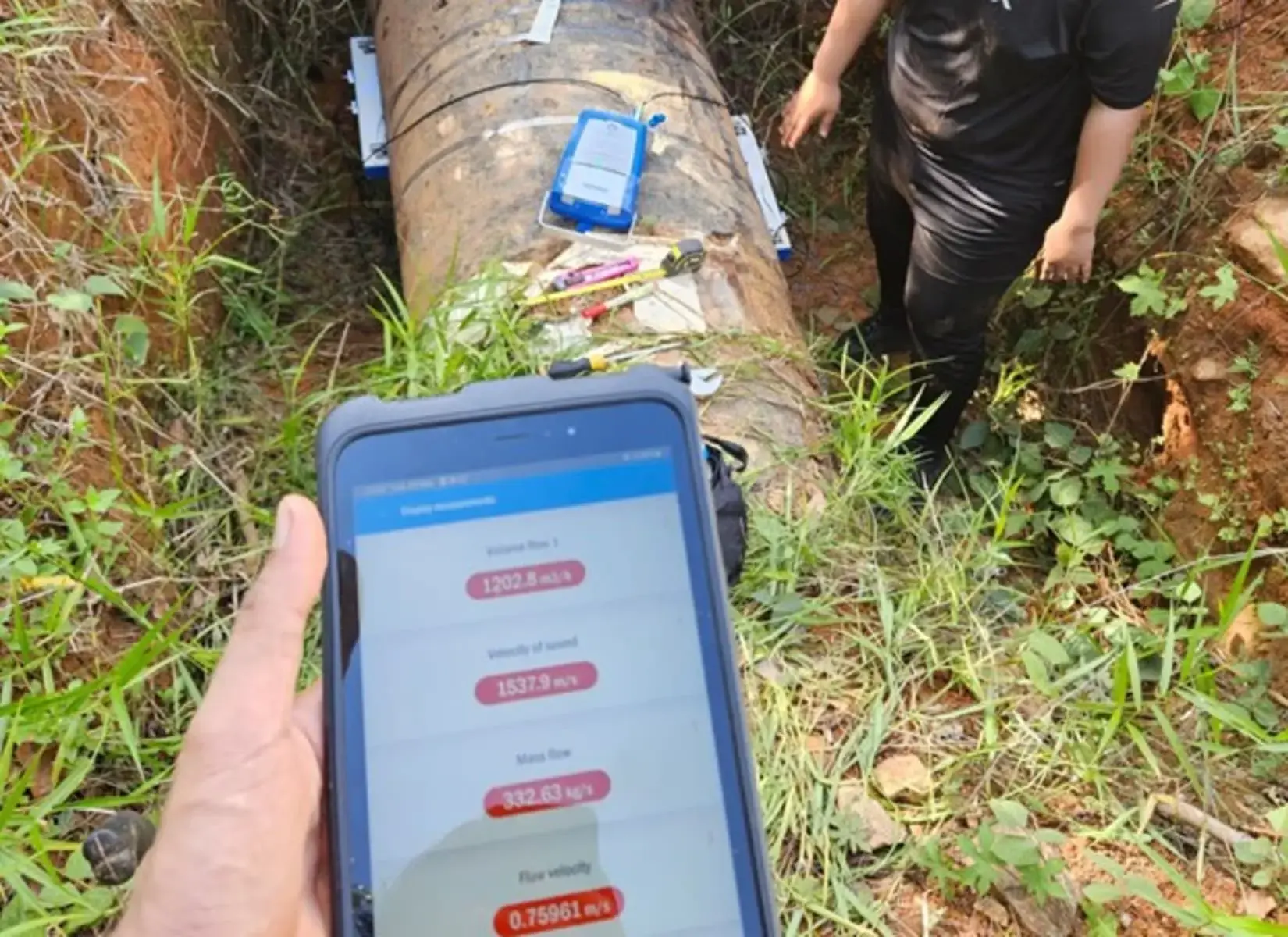

Đồng hồ đo lưu lượng Optisonic 6300 P được thiết kế lý tưởng cho các ứng dụng đo lưu lượng tạm thời. Thiết bị hỗ trợ thu thập dữ liệu nhanh chóng, phục vụ cho việc phân tích, kiểm tra và xử lý sự cố liên quan đến lưu lượng. Nó có thể được dùng để xác minh hoạt động của các đồng hồ đo cố định hiện có, kiểm tra lưu lượng tại chỗ mà không cần can thiệp vào hệ thống đường ống, đồng thời là giải pháp thay thế tạm thời khi đồng hồ đo inline gặp trục trặc.

Ngoài ra, thiết bị còn được ứng dụng trong phát hiện rò rỉ và xác minh dòng chảy trong các quy trình công nghiệp.

Ngành nước và xử lý nước thải

Optisonic 6300 P rất hiệu quả trong việc giám sát lưu lượng trong các hệ thống cấp nước, hỗ trợ kiểm soát và phát hiện rò rỉ. Thiết bị cũng thường được sử dụng để kiểm tra hiệu suất bơm, đánh giá hoạt động của giếng nước và thực hiện các phép thử lưu lượng định kỳ trên các họng nước cứu hỏa.

Ngành điện truyền thống và hạt nhân

Trong các nhà máy điện, đồng hồ được sử dụng để đo lưu lượng nước làm mát, kiểm tra nước cấp lò hơi, hỗ trợ quá trình vận hành và bảo trì hệ thống nhiệt.

Ngành công nghiệp hóa chất và quy trình

Thiết bị phục vụ đắc lực cho việc kiểm tra ban đầu, kiểm tra định kỳ trong quá trình vận hành và khởi động hệ thống. Nó đặc biệt phù hợp với các quy trình xử lý nước tinh khiết, hóa chất và hệ thống làm mát công nghiệp.

Ngành HVAC (hệ thống điều hòa và sưởi)

Optisonic 6300 P là công cụ quan trọng trong quá trình vận hành, kiểm tra và bảo trì các hệ thống HVAC. Thiết bị được dùng để kiểm tra nồi hơi, điều hòa không khí, đánh giá hoạt động của hệ thống sưởi và làm mát, đồng thời hỗ trợ kiểm soát máy bơm trong toàn bộ hệ thống.

ĐHĐLL – Địa chỉ cung cấp đồng hồ đo lưu lượng Krohne Optisonic 6300 P chất lượng, giá rẻ, chính hãng

ĐHĐLL là đơn vị chuyên cung cấp các thiết bị đo lưu lượng nước chính hãng, trong đó có dòng Krohne Optisonic 6300 P – một trong những lựa chọn hàng đầu cho các ứng dụng đo lưu lượng tạm thời. Với hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp và đo lường, Công ty cam kết mang đến sản phẩm chính hãng 100% từ Krohne, không qua trung gian, đảm bảo chất lượng và độ tin cậy.

Sản phẩm được bảo hành 12 tháng, hỗ trợ kiểm định theo yêu cầu và được đội ngũ kỹ thuật viên có chuyên môn cao tư vấn tận tình về cách lắp đặt, vận hành và bảo trì. Ngoài ra, Công ty còn cung cấp dịch vụ giao hàng toàn quốc, hỗ trợ linh hoạt cho mọi loại công trình, từ dự án quy mô lớn đến nhu cầu kiểm tra tạm thời tại hiện trường.

Khi mua tại ĐHĐLL, khách hàng còn được hưởng nhiều ưu đãi hấp dẫn như chiết khấu cao, giá cả cạnh tranh và chính sách hỗ trợ đặc biệt dành cho đại lý hoặc nhà thầu. Sản phẩm thường đi kèm đầy đủ phụ kiện, hộp đựng chuyên dụng, giúp bạn dễ dàng vận chuyển và sử dụng linh hoạt trong mọi điều kiện công việc.
