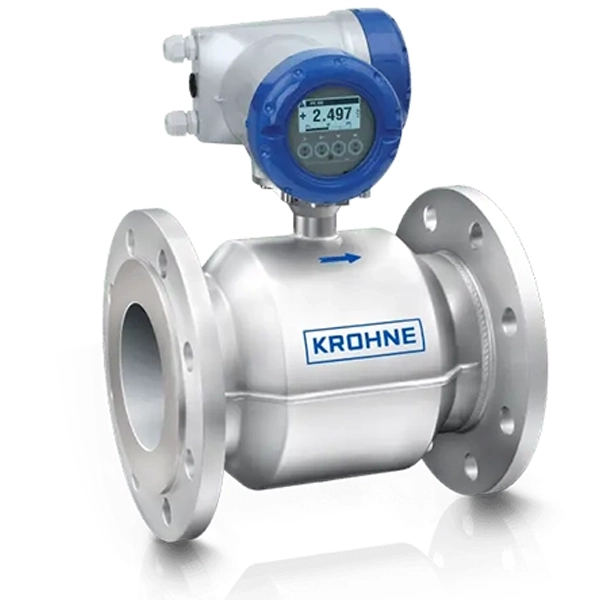

Đồng hồ đo lưu lượng Krohne Waterflux 3300

Tổng quan đồng hồ đo lưu lượng Krohne Waterflux 3300

Đồng hồ đo lưu lượng Krohne Waterflux 3300 còn được gọi ngắn gọn là Waterflux 3300. Đây là đồng hồ đo lưu lượng điện từ (EMF) được thiết kế cho các ứng dụng nước yêu cầu độ chính xác cao và các hoạt động đo lường thương mại (Custody Transfer) theo tiêu chuẩn MID MI-001, OIML R49 và MI-004. Đây là dòng thiết bị cao cấp, đặc biệt phù hợp với những ứng dụng cần độ chính xác tuyệt đối và khả năng chẩn đoán nâng cao.

Nhờ thiết kế ống đo hình chữ nhật với tiết diện thu nhỏ, Waterflux 3300 có thể đo lưu lượng ổn định ngay cả khi dòng chảy ở mức thấp. Điều này giúp đồng hồ đạt tỷ số quay vòng mở rộng lên đến 1000:1, vượt trội so với các đồng hồ cơ học truyền thống như đồng hồ turbine trong hệ thống phân phối nước uống.

Với thiết kế tối ưu hóa dòng chảy, Waterflux 3300 hầu như không bị ảnh hưởng bởi các yếu tố nhiễu từ môi trường lắp đặt. Thiết bị có thể được lắp đặt linh hoạt ở bất kỳ vị trí nào mà không cần đoạn ống thẳng ở đầu vào hoặc đầu ra, kể cả sau các khúc cua, van trượt hoặc ống thu hẹp. Đồng hồ cũng có thể trang bị điện cực tham chiếu được cấp bằng sáng chế, giúp tiết kiệm chi phí do không cần sử dụng vòng tiếp địa.

Ống đo của Waterflux 3300 được thiết kế cực kỳ bền bỉ và không cần bảo trì, với lớp lót Rilsan® có khả năng chống ăn mòn cao, phù hợp với môi trường nước sạch. Thiết bị đáp ứng nhiều tiêu chuẩn nước uống quốc tế và hỗ trợ nhiều tùy chọn giao tiếp kỹ thuật số, giúp tích hợp dễ dàng vào các hệ thống đo lường và giám sát hiện đại.

Thông số kỹ thuật của đồng hồ đo lưu lượng Krohne Water 3300

• Áp suất quá trình: Tối đa 16 bar.
• Nhiệt độ quá trình: -5 ~ +70°C.
• Lót: Polyamide polyme 11 (Rilsan ®).
• Kết nối: Mặt bích.
• Tiêu chuẩn: EN, ASME, JIS
• Kích thước: DN25 – DN3000.
• Output: 4 ~ 20mA.
• Đầu ra rời rạc: Xung, tần số, trạng thái, công tắc giới hạn.
• Đầu ra kỹ thuật số: Giao thức truyền thông FOUNDATION™, HART ® , Profibus-PA, Profibus-DP, Modbus RTU, PROFINET

Cấu tạo của đồng hồ đo lưu lượng Krohne Waterflux 3300

Đồng hồ đo lưu lượng Krohne Waterflux 3300 là dòng thiết bị đo lưu lượng điện từ (EMF) có thiết kế bền bỉ, độ chính xác cao và không yêu cầu bảo trì. Cấu tạo của đồng hồ bao gồm các bộ phận chính sau:

Thân đồng hồ và ống đo

• Được làm từ vật liệu chống ăn mòn với lớp lót Rilsan®, giúp bảo vệ chống hóa chất, cặn bẩn và đảm bảo tuổi thọ cao.
• Thiết kế ống đo hình chữ nhật với tiết diện thu nhỏ, giúp tối ưu hóa dòng chảy và cải thiện độ chính xác, đặc biệt ở lưu lượng thấp.
• Không có bộ phận chuyển động bên trong, giúp thiết bị hoạt động ổn định và không bị hao mòn theo thời gian.

Hệ thống đo lưu lượng điện từ

• Cuộn dây tạo từ trường: Sinh ra từ trường ổn định, đảm bảo đo chính xác tốc độ dòng chảy.
• Cặp điện cực đo: Được đặt bên trong thành ống đo để thu nhận tín hiệu điện áp, tỷ lệ thuận với vận tốc dòng chảy.
• Điện cực tham chiếu (tùy chọn): Cho phép đo mà không cần sử dụng vòng tiếp địa, giúp tiết kiệm chi phí lắp đặt.

Bộ chuyển đổi tín hiệu (Signal Converter)

• Bộ xử lý tín hiệu khuếch đại và chuyển đổi tín hiệu điện áp thu được thành các giá trị lưu lượng chính xác.
• Hỗ trợ nhiều phương thức giao tiếp kỹ thuật số như Modbus, HART, Profibus, Ethernet/IP, M-Bus, giúp tích hợp dễ dàng vào hệ thống quản lý dữ liệu từ xa.
• Cung cấp chẩn đoán mở rộng theo tiêu chuẩn NE 107, bao gồm kiểm tra độ dẫn điện, lỗi điện cực, nhiệt độ môi trường và quy trình đo.

Nguồn cấp điện

• Nguồn pin: Giúp đồng hồ hoạt động độc lập ở những khu vực xa nguồn điện.
• Nguồn điện lưới (110…230V AC hoặc 10…30V DC): Phù hợp với các hệ thống cố định.
• FlexPower: Cho phép kết nối với nguồn điện mặt trời hoặc tua-bin gió, phù hợp với các khu vực khó tiếp cận.

Màn hình hiển thị và giao diện điều khiển

• Màn hình LCD hiển thị các thông số đo như lưu lượng tức thời, tổng lưu lượng, cảnh báo lỗi, nhiệt độ, áp suất.
• Giao diện nút bấm vật lý hoặc cảm ứng, dễ dàng thao tác và cấu hình thông số.

Cấp bảo vệ và môi trường hoạt động

• Cấp bảo vệ IP68 / NEMA 6P: Cho phép hoạt động trong môi trường khắc nghiệt, có thể lắp đặt trực tiếp dưới mặt đất hoặc trong khu vực bị ngập nước.
• Phù hợp với các tiêu chuẩn nước uống quốc tế như ACS, DVGW, NSF, WRAS, đảm bảo an toàn cho các hệ thống cấp nước sạch.

Tính năng đặc biệt trên đồng hồ đo lưu lượng Krohne Waterflux 3300

• Đo lưu lượng hai chiều trên phạm vi động rộng, đảm bảo tính linh hoạt cao trong các ứng dụng nước sạch và công nghiệp.
• Cảm biến hình chữ nhật độc đáo, giúp cải thiện hiệu suất đo lưu lượng thấp, phù hợp với các hệ thống có lưu lượng biến đổi.
• Trang bị điện cực tham chiếu được cấp bằng sáng chế, không cần vòng tiếp địa, giúp đơn giản hóa lắp đặt và tiết kiệm chi phí.
• Độ chính xác cao, với sai số chỉ ±0,2% hoặc ±1mm/s giá trị đo được (MV), đáp ứng yêu cầu khắt khe trong đo lường.
• Chẩn đoán cảm biến và quy trình nâng cao theo tiêu chuẩn NE 107, giúp giám sát và đảm bảo hiệu suất thiết bị trong quá trình vận hành.
• Không cần buồng đo riêng biệt, có thể lắp đặt linh hoạt tại nhiều vị trí mà không ảnh hưởng đến độ chính xác.
• Ống đo được phủ Rilsan®, chống ăn mòn và đảm bảo an toàn khi sử dụng với nước uống.
• Đạt các tiêu chuẩn nước sạch quốc tế, bao gồm ACS, DVGW, NSF, TZW, WRAS, đảm bảo an toàn cho hệ thống cấp nước.
• Được phê duyệt Custody Transfer (CT) cho ứng dụng đo nhiệt năng, theo tiêu chuẩn MID MI-004, phù hợp với các hệ thống đo lường thương mại.
• Không yêu cầu bảo trì, không có bộ phận chuyển động, không gây cản trở dòng chảy, giúp tăng tuổi thọ thiết bị.
• Linh hoạt trong lắp đặt, có thể lựa chọn phiên bản gắn trực tiếp (compact), lắp tủ điều khiển (rack) hoặc lắp ngoài trời (field mounted) tùy theo yêu cầu ứng dụng.

Ứng dụng của đồng hồ đo lưu lượng Krohne Waterflux 3300

Đo lường nước sạch, nước ngầm và nước mặt: Áp dụng trong các hệ thống cấp nước đô thị, nông nghiệp và công nghiệp để giám sát và quản lý nguồn nước.

Đo lưu lượng tiêu thụ và đo lường thương mại (custody transfer): Được sử dụng trong các hệ thống đo lường thương mại, thanh toán nước tiêu dùng và phân phối nước sạch theo tiêu chuẩn quốc tế.

Hệ thống tưới tiêu và khai thác nước: Đo lường và kiểm soát lưu lượng nước trong các hệ thống tưới tiêu nông nghiệp và khai thác nước từ nguồn tự nhiên.

Giám sát mạng lưới phân phối nước: Theo dõi lưu lượng nước trong đường ống, phát hiện rò rỉ và tối ưu hóa hoạt động của hệ thống cấp nước.

Xử lý nước: Kiểm soát lưu lượng trong các nhà máy xử lý nước cấp và nước thải để đảm bảo hiệu suất vận hành.

Kiểm tra hiệu suất của máy bơm và giếng nước: Đánh giá hoạt động của thiết bị bơm nước và giếng khai thác để tối ưu hóa hiệu suất và phát hiện sự cố sớm.

Đo lường thương mại trong hệ thống sưởi khu vực (district heating networks): Được sử dụng để đo lưu lượng trong hệ thống sưởi tập trung nhằm đảm bảo tính chính xác trong quá trình phân phối và thanh toán năng lượng.

Địa chỉ phân phối đồng hồ đo lưu lượng Krohne Waterflux 3100 giá rẻ, chính hãng và uy tín nhất cả nước (ĐHĐLL)

Bạn đang tìm kiếm địa chỉ phân phối đồng hồ đo lưu lượng Krohne Waterflux 3300 chính hãng, giá tốt và uy tín hàng đầu tại Việt Nam? Chúng tôi cung cấp sản phẩm chất lượng cao, đảm bảo nguồn gốc xuất xứ rõ ràng, đầy đủ chứng nhận tiêu chuẩn quốc tế và chế độ bảo hành chính hãng.

Với đội ngũ kỹ thuật chuyên môn cao, chúng tôi cam kết mang đến giải pháp đo lường tối ưu, tư vấn chuyên sâu và hỗ trợ lắp đặt tận nơi. Đáp ứng mọi nhu cầu trong các ứng dụng đo lưu lượng nước với độ chính xác cao, vận hành ổn định và không cần bảo trì thường xuyên.

Liên hệ ngay để nhận báo giá tốt nhất và trải nghiệm dịch vụ chuyên nghiệp, giao hàng nhanh chóng trên toàn quốc!
