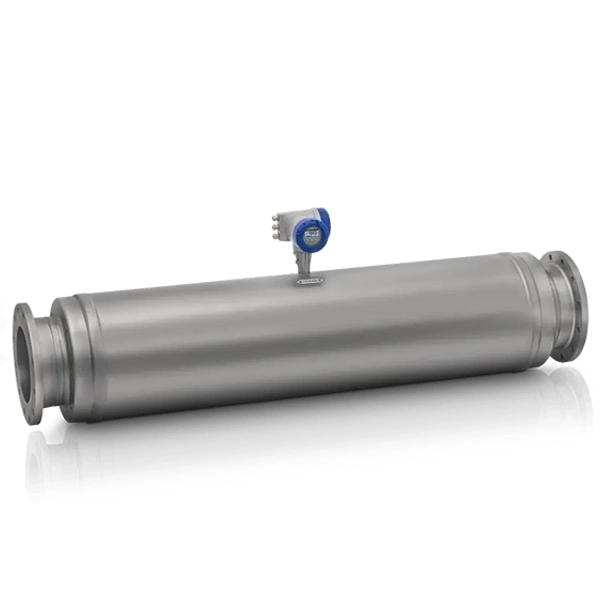

Đồng hồ đo lưu lượng Optimass 2400

Đôi nét về đồng hồ đo lưu lượng Optimass 2400

Optimass 2400 là dòng đồng hồ đo lưu lượng Coriolis có công suất cao nhất thế giới, được thiết kế để đo chính xác chất lỏng và khí trong các ứng dụng công nghiệp quy mô lớn. Với thiết kế ống đo dạng hai hoặc bốn ống thẳng song song, thiết bị đặc biệt phù hợp cho các ứng dụng giao nhận thương mại (custody transfer) và đo lường tài chính (fiscal metering) trong ngành dầu khí, đặc biệt là các hệ thống bunkering (cấp nhiên liệu tàu thủy).



Ngoài ra, Optimass 2400 còn là giải pháp lý tưởng cho các quy trình cầ

n đo lưu lượng khối lượng lớn như syrup, mật rỉ (molasses), hóa chất thô, với khả năng xử lý lên tới 4.600 tấn/giờ (t/h) hoặc 169.000 pound/phút (lb/min) – mức lưu lượng nằm trong nhóm lớn nhất trên thị trường hiện nay.

Một trong những điểm nổi bật là công nghệ Entrained Gas Management (EGMTM) độc quyền, cho phép đồng hồ duy trì độ chính xác cao trong các ứng dụng chất lỏng có lẫn khí, ngay cả khi điều kiện dòng chảy phức tạp và tỷ lệ khí thay đổi liên tục. Điều này đặc biệt quan trọng trong các hệ thống bơm hoặc vận chuyển chất lỏng không đồng nhất.

Đồng hồ Optimass 2400 còn có phiên bản làm bằng vật liệu Super Duplex, cho phép hoạt động ở áp suất lên tới 180 barg (2610 psig) – lý tưởng cho các môi trường có áp lực cao trong công nghiệp hóa chất và dầu khí. Nhờ thiết kế ưu việt chống rung và nhiễu chéo (crosstalk), thiết bị không có bất kỳ hạn chế nào về lắp đặt, có thể được lắp nối tiếp hoặc song song mà không ảnh hưởng đến hiệu suất hoạt động.

Ngoài các chứng nhận dùng trong khu vực nguy hiểm (hazardous areas), thiết bị còn được trang bị hệ thống chẩn đoán thông minh theo tiêu chuẩn NE 107, hỗ trợ người dùng giám sát tình trạng cảm biến và quy trình trong thời gian thực. Bên cạnh đó, Optimass 2400 cung cấp nhiều tùy chọn giao tiếp số hiện đại, bao gồm cả khả năng cấu hình và hiệu chuẩn từ xa thông qua ứng dụng Opticheck Flow Mobile.

Với kết nối Bluetooth® bảo mật, người dùng có thể thực hiện nhanh chóng các tác vụ như căn chỉnh điểm 0 (zero calibration), kiểm tra chẩn đoán hoặc cấu hình thiết bị trực tiếp tại hiện trường mà không cần tiếp xúc vật lý với thiết bị.

Thông số kỹ thuật:

• Dải áp suất: Tối đa 180 barg (2600 psig)
• Nhiệt độ hoạt động: -45 đến +130°C (-49 đến +266°F)
• Vật liệu ống đo: Super Duplex (1.4501/Alloy100) hoặc Duplex (1.4462/318)
• Kết nối mặt bích: EN 1092-1: DN100 đến DN400; ASME B16.5: 4” đến 16”; JIS B2220: 100A; Kết nối: Clamp: DN100 (DIN 32676), 101.6 mm (ISO 2852): Tri-Clamp: 4″: Ferrule ren: DN100 (DIN 11851), 101.6 mm (SMS 1146): Flange có rãnh: DN100 (DIN 11864-2): IDF/ISS: 4”
• Chứng nhận: An toàn – phòng nổ: ATEX, IECEx, NEPSI, FM, CSA, UKEX; Vệ sinh – thực phẩm: FDA, EC 1935/2004: Hàng hải: ABS, BV, DNV, LR, RINA…
• Tín hiệu analog: 4–20 mA
• Tín hiệu rời (digital discrete): Công tắc giới hạn, xung, tần số, trạng thái
• Giao thức số: HART®, Profibus-PA/DP, FOUNDATION™ fieldbus, Modbus RTU, EtherNet/IP™, PROFINET, Bluetooth®

Cấu tạo cơ bản đồng hồ đo lưu lượng Optimass 2400

Cảm biến đo

• Gồm 2 hoặc 4 ống đo thẳng làm từ vật liệu Duplex hoặc Super Duplex không gỉ, thiết kế để đo chính xác dòng chảy của chất lỏng hoặc khí bằng hiện tượng dao động Coriolis.
• Thiết kế ống thẳng giúp giảm áp suất tổn thất và phù hợp với lưu lượng rất lớn.
• Có khả năng chống ăn mòn và chịu áp suất cao (lên tới 180 barg).

Khối dẫn dòng

• Giúp phân phối dòng chảy đồng đều qua các ống đo, đảm bảo tín hiệu đo ổn định và chính xác.
• Thiết kế tối ưu nhằm giảm thiểu tổn thất áp suất trong hệ thống.

Bộ truyền dao động

• Tạo dao động cưỡng bức cho các ống đo bằng cách dùng từ trường.
• Dao động này bị biến dạng khi có lưu lượng, tạo nên hiệu ứng Coriolis để xác định khối lượng dòng chảy.

Cảm biến dao động

• Ghi lại sự lệch pha giữa hai điểm dao động của ống đo.
• Dựa trên độ trễ và biên độ dao động để tính ra lưu lượng khối lượng, tỷ trọng, và nhiệt độ.

Bộ đo nhiệt độ tích hợp

• Đo nhiệt độ dòng chảy trực tiếp trong ống đo.
• Kết hợp với tín hiệu dao động để hiệu chỉnh kết quả đo chính xác hơn.

Bộ chuyển đổi tín hiệu

• Bộ xử lý trung tâm, thực hiện xử lý tín hiệu số hóa hoàn toàn để tính toán và hiển thị các giá trị đo.
• Tích hợp các chuẩn giao tiếp công nghiệp như HART, PROFIBUS, FOUNDATION Fieldbus, Modbus, Ethernet/IP, Bluetooth.
• Hỗ trợ chẩn đoán thiết bị (NE 107) và kết nối ứng dụng Opticheck Flow Mobile để hiệu chuẩn và giám sát không dây.

Vỏ bảo vệ và đầu nối quy trình

• Vỏ bảo vệ chắc chắn, chống bụi và nước, chịu được môi trường khắc nghiệt.
• Hỗ trợ nhiều chuẩn kết nối quy trình: mặt bích, clamp vệ sinh, ren, phù hợp với các tiêu chuẩn EN, ASME, JIS và các ứng dụng thực phẩm.

Tính năng của đồng hồ đo lưu lượng Optimass 2400

Thiết kế cảm biến hiệu suất cao

• Sử dụng 2 hoặc 4 ống đo thẳng, cho phép đo chính xác lưu lượng lớn, phù hợp với các ứng dụng như bơm hàng, đo tổng khối lượng, giao nhận thương mại (CT).
• Thiết kế ống thẳng giúp giảm áp lực tổn thất, đồng thời chống rung động và không bị ảnh hưởng bởi điều kiện lắp đặt (không có hiện tượng nhiễu chéo – crosstalk).

Quản lý khí lẫn trong chất lỏng (EGMTM)

• Tích hợp công nghệ Entrained Gas Management (EGMTM) giúp đồng hồ vẫn hoạt động ổn định ngay cả khi có khí hoặc bọt khí trong dòng chảy – một thách thức lớn với nhiều đồng hồ khác.

Đo lưu lượng chính xác cao

• Độ chính xác cao cho lưu lượng khối lượng, thể tích và tỷ trọng: ±0.1% giá trị đo (MV); Tùy chọn nâng cao ±0.05% MV
• Đạt cấp chính xác cao nhất theo OIML (Class 0.3) cho ứng dụng giao nhận thương mại.

Bù áp và nhiệt độ

• Tích hợp đo nhiệt độ trực tiếp trong ống đo.
• Hỗ trợ bù áp suất và nhiệt độ nhằm đảm bảo độ chính xác cao cho đo lưu lượng và tỷ trọng.

Xử lý tín hiệu số nhanh và mạnh mẽ

• Toàn bộ tín hiệu được xử lý kỹ thuật số, giúp phản hồi nhanh, giảm nhiễu, nâng cao độ ổn định.

Kết nối và quản lý không dây

Hỗ trợ Bluetooth® bảo mật (khoảng cách < 20 m), cho phép:

• Cài đặt thiết bị
• Hiệu chuẩn (zero calibration)
• Giám sát trạng thái và chuẩn đoán lỗi ngay tại hiện trường thông qua app OPTICHECK Flow Mobile.

Chẩn đoán thông minh (NE 107)

• Hệ thống chẩn đoán nâng cao tuân theo tiêu chuẩn NAMUR NE 107, cảnh báo người vận hành về các tình huống bất thường trong cảm biến và quá trình.

Vật liệu chế tạo bền bỉ

• Cảm biến được làm từ thép Duplex hoặc Super Duplex – thích hợp với môi trường ăn mòn hoặc có áp lực cao.
• Tùy chọn vỏ bảo vệ chịu áp phụ (secondary containment) đạt đến 150 barg (2175 psig).

Tùy chọn mở rộng cho ứng dụng đặc biệt

• Hỗ trợ ống gia nhiệt (heat tracing), lớp cách nhiệt hoặc cổng xả khí (purge ports) cho các ứng dụng cần duy trì nhiệt độ hoặc làm sạch.
• Tự kiểm tra thiết bị ngay tại hiện trường với công cụ OPTICHECK Service Tool.

Ứng dụng đồng hồ đo lưu lượng Optimass 2400 vào đường ống

Ứng dụng trong ngành dầu khí

Đồng hồ Optimass 2400 là lựa chọn hàng đầu cho các ứng dụng đo lường khối lượng lớn, đặc biệt là trong ngành dầu khí – nơi yêu cầu độ chính xác cao và khả năng vận hành ổn định. Cụ thể:

• Đo lường giao nhận (custody transfer / fiscal metering) của dầu thô và các sản phẩm dầu mỏ như xăng, diesel, LPG.
• Đo lường trên đường ống dài: Thiết bị có thể lắp trực tiếp trên đường ống để kiểm soát lưu lượng lớn, không bị ảnh hưởng bởi rung động hay lắp đặt không thẳng hàng.
• Đo khí thiên nhiên và propane có mùi trong các hệ thống phân phối khí.
• Lắp đặt trên skid đo lường (metering skid) để tích hợp vào hệ thống giám sát và điều khiển tự động.
• Ứng dụng trong đo tỷ trọng và nồng độ trực tuyến (in-line) như xác định hàm lượng dầu và nước (Net Oil/Water Cut) trong khai thác dầu thô.

Công nghiệp hóa chất và chế biến

Trong môi trường công nghiệp hóa chất, nơi các chất lỏng thường có tính ăn mòn cao hoặc độ nhớt lớn, Optimass 2400 phát huy thế mạnh về vật liệu cấu tạo và khả năng đo chính xác:

• Đo lường khối lượng lớn các loại hóa chất thô hoặc đặc biệt (axit, bazơ, dung môi…).
• Ứng dụng trong nạp/xả hàng hóa rời (bulk loading/unloading) vào các bồn chứa, tàu hoặc xe bồn.
• Pha trộn (blending) và định lượng (batching) vào các reactor hoặc hệ thống phản ứng hoá học.
• Đo tỷ trọng và nồng độ của sản phẩm trong dây chuyền, đảm bảo chất lượng và tối ưu hóa tiêu thụ nguyên liệu.

Ngành hàng hải và bunkering

Đối với các hoạt động vận tải biển, Optimass 2400 được sử dụng trong:

• Bunkering nhiên liệu cho tàu thủy, đảm bảo đo chính xác khối lượng giao nhận với độ sai số cực thấp, đáp ứng chuẩn OIML Class 0.3 cho giao nhận thương mại.
• Hoạt động trong môi trường biển với khả năng chống ăn mòn cao (nhờ sử dụng Super Duplex) và chứng nhận từ các tổ chức hàng hải quốc tế như DNV, ABS, BV, LR…

Công nghiệp thực phẩm và đồ uống

• Đo lượng lớn siro, mật rỉ, sữa tươi tại đầu vào (raw milk intake) hoặc trong quá trình chế biến.
• Đáp ứng tiêu chuẩn vệ sinh thực phẩm với các kết nối clamp/hygienic và chứng nhận FDA, EHEDG, 3A.
• Đo nồng độ và khối lượng với độ chính xác cao, giúp kiểm soát chất lượng đầu ra và giảm thất thoát nguyên liệu.

Ngành khoáng sản và khai thác mỏ

• Sử dụng để đo dòng slurry, bùn khoáng có tính mài mòn cao.
• Thiết bị có độ bền vượt trội với tùy chọn ống đo bằng Duplex hoặc Super Duplex, hạn chế mài mòn và ăn mòn.
• Có thể sử dụng kết hợp với các hệ thống đo tỷ trọng để đánh giá hàm lượng khoáng chất trong dòng chảy.

Ngành dược phẩm

• Đo nước siêu tinh khiết (ultrapure water) trong hệ thống vòng tuần hoàn (ring main).
• Đáp ứng các yêu cầu nghiêm ngặt về vệ sinh và kiểm soát quy trình, có thể tích hợp vào hệ thống quản lý chất lượng GMP.

Ngành cấp thoát nước

• Đo lưu lượng và tỷ trọng bùn trong hệ thống xử lý nước thải.
• Quản lý hiệu quả quy trình tách bùn, ép bùn và theo dõi chất lượng nước đầu ra.
• Có thể tích hợp vào hệ SCADA để giám sát từ xa và kiểm soát tự động.

Địa chỉ phân phối đồng hồ đo lưu lượng Optimass 2400 uy tín, chất lượng, giá rẻ

Một trong những địa chỉ phân phối đồng hồ đo lưu lượng Optimass 2400 uy tín, chất lượng và giá tốt tại Việt Nam là Công ty Đồng Hồ Đo Lưu Lượng. Với hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị đo lưu lượng và van công nghiệp, ĐHĐLL chuyên cung cấp các dòng đồng hồ đo lưu lượng chính hãng từ thương hiệu KROHNE – Đức, trong đó có dòng Optimass 2400 phục vụ đo lưu lượng khối lượng cho chất lỏng, khí và ứng dụng Custody Transfer.

Công ty cam kết phân phối sản phẩm 100% chính hãng, có đầy đủ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ), đồng thời cung cấp giá cả cạnh tranh, chính sách chiết khấu cao cho đại lý và công trình, cùng dịch vụ hậu mãi chuyên nghiệp như tư vấn kỹ thuật, hỗ trợ kiểm định – hiệu chuẩn – lắp đặt tận nơi và bảo hành chính hãng. Ngoài ra, công ty còn đảm bảo giao hàng nhanh toàn quốc, có hàng sẵn kho hoặc đặt hàng trực tiếp từ hãng với thời gian nhanh chóng.

Nếu quan tâm đến sản phẩm, quý khách hàng có thể liên hệ tới chúng tôi để được tư vấn cũng như báo giá chi tiết qua các thông tin sau!
