Đồng hồ đo lưu lượng oxy dạng vortex

Đôi nét về đồng hồ đo lưu lượng oxy dạng vortex

Đồng hồ đo lưu lượng oxy dạng vortex thuộc dòng là thiết bị chuyên dụng dùng để đo lưu lượng khí oxy trong các hệ thống đường ống công nghiệp. Thiết bị hoạt động dựa trên nguyên lý tạo xoáy Kármán khi dòng khí oxy đi qua một cản vật đặt trong thân đồng hồ. Những xoáy này được cảm biến phát hiện và chuyển đổi thành tín hiệu điện, từ đó tính toán lưu lượng một cách chính xác.

Đồng hồ vortex đặc biệt phù hợp với oxy vì nó không có bộ phận chuyển động cơ học tiếp xúc trực tiếp với dòng khí, giúp hạn chế rò rỉ, tăng độ an toàn và giảm nguy cơ phát sinh tia lửa – điều cực kỳ quan trọng khi làm việc với loại khí dễ cháy như oxy. Ngoài ra, thiết bị có khả năng chịu được áp suất cao, nhiệt độ đa dạng, và cho kết quả đo ổn định, chính xác ngay cả khi lưu lượng thay đổi liên tục.

Thiết kế nhỏ gọn, dễ lắp đặt, khả năng tích hợp với các hệ thống điều khiển từ xa thông qua tín hiệu analog hoặc giao thức số cũng là những lý do khiến đồng hồ đo lưu lượng oxy dạng vortex được ưa chuộng trong nhiều ngành như y tế, luyện kim, hóa chất và thực phẩm.

Thông số kỹ thuật của đồng hồ đo lưu lượng oxy dạng vortex

• Môi chất áp dụng: Khí, chất lỏng (phù hợp cho khí oxy, không ăn mòn mạnh)
• Kích thước: DN15 – DN300
• Chất liệu thân: Inox không gỉ (Stainless Steel), đảm bảo độ bền và chống ăn mòn
• Sai số đo (độ chính xác): ±1.5%
• Nguồn cấp: 24VDC hoặc pin lithium 3.6V tùy chọn
• Màn hình hiển thị: Màn hình kỹ thuật số LCD
• Tín hiệu đầu ra: Xung, 4~20mA hoặc giao tiếp RS485 (Modbus tùy chọn)
• Cấp bảo vệ: IP65 tiêu chuẩn, IP68 tùy chọn cho môi trường khắc nghiệt
• Kích thước: Tùy theo đường kính ống, từ DN15 đến DN300 (liên hệ để tùy chỉnh)
• Áp suất danh định: 0.6 ~ 4.0 MPa (có thể thiết kế theo áp suất đặc biệt nếu yêu cầu)
• Bảo hành: 18 tháng chính hãng
• Hỗ trợ tùy chỉnh: Hỗ trợ OEM, ODM, OBM và tái lập trình phần mềm theo yêu cầu

Ưu điểm của đồng hồ đo lưu lượng oxy dạng vortex

Đồng hồ đo lưu lượng oxy dạng vortex sở hữu nhiều ưu điểm vượt trội, khiến nó trở thành lựa chọn hàng đầu trong các ứng dụng đo khí oxy – một loại khí dễ cháy và đòi hỏi độ an toàn cao.

• Không có bộ phận chuyển động: Thiết kế không sử dụng cơ cấu chuyển động cơ học giúp hạn chế hao mòn, kéo dài tuổi thọ và giảm chi phí bảo trì. Đồng thời, việc không tạo ma sát hay tia lửa là yếu tố đặc biệt quan trọng khi đo oxy tinh khiết, góp phần đảm bảo an toàn tuyệt đối cho hệ thống.
• Đo chính xác và ổn định: Đồng hồ vortex đo lưu lượng bằng cách phát hiện tần số xoáy khí sinh ra khi dòng oxy đi qua vật cản, giúp duy trì độ chính xác cao, ít bị ảnh hưởng bởi dao động áp suất hay nhiệt độ trong đường ống. Sai số thường chỉ khoảng ±1.5%.
• Tương thích nhiều tín hiệu đầu ra: Thiết bị hỗ trợ đa dạng tín hiệu như xung, 4–20mA và RS485, cho phép dễ dàng kết nối với các hệ thống điều khiển như PLC, SCADA hoặc HMI, phục vụ tốt cho các ứng dụng giám sát và tự động hóa.
• Khả năng chịu áp lực và chống ăn mòn cao: Thân đồng hồ làm từ inox không gỉ, chịu được áp suất lên đến 4.0 MPa và có thể nâng cấp cấp bảo vệ lên IP68, giúp hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt.
• Thiết kế gọn nhẹ, dễ lắp đặt: Đồng hồ có kích thước linh hoạt, tương thích với nhiều đường kính ống và có thể lắp đặt theo phương ngang hoặc dọc mà không ảnh hưởng đến hiệu suất đo.
• Tiết kiệm năng lượng và chi phí vận hành: Một số phiên bản sử dụng pin lithium, hoạt động độc lập mà không cần cấp nguồn ngoài, phù hợp với các vị trí khó đấu điện hoặc xa trung tâm điều khiển.

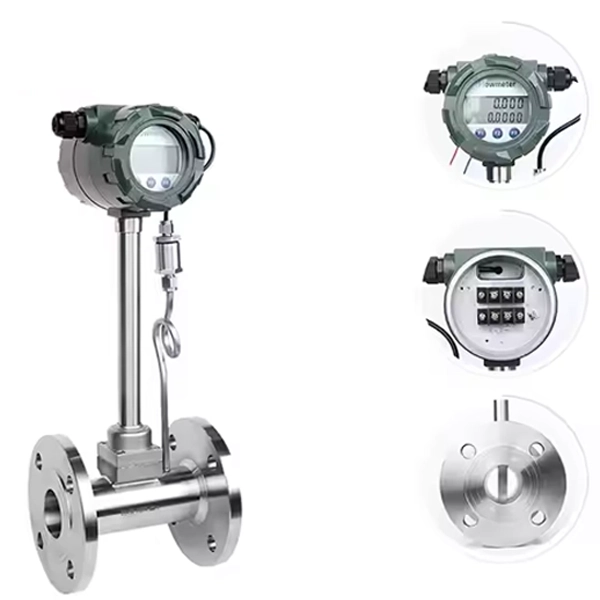

Cấu tạo cơ bản của đồng hồ đo lưu lượng oxy dạng vortex

Đồng hồ đo lưu lượng oxy dạng vortex được thiết kế với cấu tạo khá đơn giản nhưng cực kỳ hiệu quả trong việc đo lường lưu lượng chất lỏng hoặc khí.

• Thân đồng hồ: Thường được làm từ inox không gỉ, thân đồng hồ là nơi chứa dòng chảy của môi chất (chất lỏng hoặc khí). Thân đồng hồ được thiết kế chắc chắn, chịu áp lực và nhiệt độ cao, phù hợp với môi trường công nghiệp khắc nghiệt.
• Thanh tạo xoáy: Đây là bộ phận quan trọng tạo ra hiện tượng “xoáy Kármán”. Khi dòng môi chất chảy qua thanh này, nó tạo ra các xoáy luân phiên ở hai bên, và tần số của các xoáy này tỉ lệ thuận với tốc độ dòng chảy.
• Cảm biến thu nhận tín hiệu: Nằm phía sau hoặc gần thanh tạo xoáy, cảm biến có nhiệm vụ phát hiện dao động do xoáy tạo ra. Tín hiệu dao động này sau đó được chuyển thành tín hiệu điện để tính toán lưu lượng.
• Bộ chuyển đổi tín hiệu: Tín hiệu thu được từ cảm biến sẽ được bộ chuyển đổi xử lý và hiển thị kết quả trên màn hình LCD, đồng thời xuất ra tín hiệu analog (4–20mA), xung hoặc RS485 để truyền về hệ thống điều khiển trung tâm.
• Màn hình hiển thị: Màn hình kỹ thuật số LCD hiển thị các thông số như lưu lượng tức thời, lưu lượng tổng, tình trạng tín hiệu, trạng thái pin (nếu dùng pin)… giúp người vận hành dễ theo dõi và giám sát hệ thống.
• Nguồn cấp điện: Đồng hồ có thể sử dụng nguồn 24VDC hoặc pin lithium 3.6V tùy theo thiết kế, đáp ứng linh hoạt cho nhiều vị trí lắp đặt.

Nguyên lý hoạt động của đồng hồ đo lưu lượng oxy dạng vortex

Đồng hồ đo lưu lượng oxy dạng vortex hoạt động dựa trên hiện tượng tạo xoáy Kármán – một nguyên lý vật lý phổ biến trong động lực học chất lưu. Khi dòng khí oxy đi qua một vật cản đặt vuông góc trong ống đo (gọi là thanh tạo xoáy hoặc bluff body), nó sẽ không tiếp tục chảy thẳng mà thay vào đó hình thành các dòng xoáy luân phiên ở hai phía sau vật cản.

Các xoáy này sinh ra dao động áp suất cục bộ – tức là làm thay đổi áp suất tại điểm đặt cảm biến. Tần suất của các xoáy được gọi là “tần số xoáy”, và nó tỉ lệ thuận với tốc độ dòng chảy của môi chất. Nghĩa là: tốc độ dòng khí oxy càng lớn, thì xoáy sinh ra càng nhiều và tần số dao động càng cao.

Cảm biến trong đồng hồ sẽ phát hiện những dao động này và chuyển đổi thành tín hiệu điện. Sau đó, bộ xử lý sẽ tính toán ra lưu lượng thể tích hoặc khối lượng tùy theo cấu hình, và hiển thị thông tin đó lên màn hình LCD hoặc xuất ra các tín hiệu điều khiển như 4–20mA, xung, hoặc RS485.

Điểm nổi bật của nguyên lý vortex là không cần dùng đến bộ phận chuyển động cơ học tiếp xúc trực tiếp với dòng khí, nhờ vậy thiết bị hoạt động ổn định, ít hỏng hóc, không gây ma sát hay phát tia lửa – cực kỳ phù hợp để đo oxy, một loại khí dễ cháy và nhạy cảm với điều kiện vận hành.

Ứng dụng đồng hồ đo lưu lượng oxy dạng vortex vào đường ống

Ứng dụng trong ngành y tế

Trong các cơ sở y tế, đồng hồ đo lưu lượng oxy dạng vortex được sử dụng để kiểm soát chính xác lượng oxy cung cấp đến buồng bệnh, hệ thống thở máy, và các thiết bị hỗ trợ hô hấp. Thiết bị đảm bảo cung cấp lưu lượng ổn định, không phát sinh tia lửa hay ma sát, từ đó bảo vệ an toàn cho bệnh nhân và hệ thống. Ngoài ra, tín hiệu đầu ra như 4–20mA hoặc RS485 giúp dễ dàng tích hợp vào hệ thống giám sát trung tâm.

Ứng dụng trong ngành luyện kim và công nghiệp nặng

Tại các nhà máy luyện kim, khí oxy được đưa vào lò nung để tăng hiệu quả đốt cháy và thúc đẩy quá trình oxy hóa kim loại. Đồng hồ vortex giúp kiểm soát lưu lượng oxy một cách chính xác trong điều kiện nhiệt độ và áp suất cao. Thiết kế không có bộ phận chuyển động cũng giúp thiết bị hoạt động ổn định và bền bỉ trước các rung động mạnh và môi trường khắc nghiệt.

Ứng dụng trong ngành hóa chất

Oxy được sử dụng trong nhiều phản ứng hóa học và quá trình oxy hóa, đóng vai trò như một chất xúc tác hoặc nguyên liệu chính. Đồng hồ vortex hỗ trợ kiểm soát chính xác lưu lượng khí, giúp tối ưu hóa hiệu suất phản ứng và đảm bảo an toàn cho dây chuyền sản xuất. Ngoài ra, thiết bị có thể được tùy chỉnh để chịu được hóa chất nhẹ trong môi trường vận hành.

Ứng dụng trong hệ thống cấp khí công nghiệp

Trong các hệ thống phân phối khí trung tâm hoặc hệ thống cấp oxy tại các nhà máy sản xuất khí công nghiệp, đồng hồ vortex giúp giám sát lưu lượng tiêu thụ theo thời gian thực. Từ đó, doanh nghiệp có thể tối ưu hóa vận hành, dự báo nhu cầu và phát hiện rò rỉ khí nhanh chóng thông qua dữ liệu đầu ra kết nối với PLC hoặc SCADA.

Ứng dụng trong phòng thí nghiệm và nghiên cứu

Đối với các ứng dụng nghiên cứu, nơi cần đo đạc chính xác lượng oxy trong các quá trình phản ứng vi mô, đồng hồ vortex nhỏ gọn và độ chính xác cao là lựa chọn lý tưởng. Thiết bị có thể vận hành độc lập bằng pin lithium, phù hợp với môi trường thử nghiệm không có nguồn điện ổn định.

Địa điểm cung cấp đồng hồ đo lưu lượng oxy dạng vortex uy tín, giá rẻ mà chất lượng

Nếu bạn đang tìm kiếm một địa chỉ cung cấp đồng hồ đo lưu lượng oxy dạng vortex chính hãng, chất lượng cao và giá cả cạnh tranh thì ĐHĐLL chính là lựa chọn khá thú vị. Với hơn 10 năm kinh nghiệm trong ngành thiết bị đo lưu lượng và van công nghiệp, công ty chuyên phân phối các dòng đồng hồ vortex đạt tiêu chuẩn quốc tế, phù hợp với các hệ thống đo khí nhạy cảm như oxy tinh khiết.

Tại công ty, mọi sản phẩm đều có đầy đủ giấy tờ kiểm định, bảo hành rõ ràng và hỗ trợ kỹ thuật tận nơi khi cần. Các dòng đồng hồ vortex đo khí oxy được nhập khẩu trực tiếp từ thương hiệu uy tín như AFT, có khả năng chống cháy nổ, độ chính xác cao và tích hợp đa dạng tín hiệu đầu ra như 4–20mA, RS485, xung… phục vụ linh hoạt cho nhiều hệ thống tự động hóa khác nhau.

Để tham khảo được giá bán và catalogue chi tiết, quý khách hàng vui lòng liên hệ tới chúng tôi qua các đường dây nóng sau!
