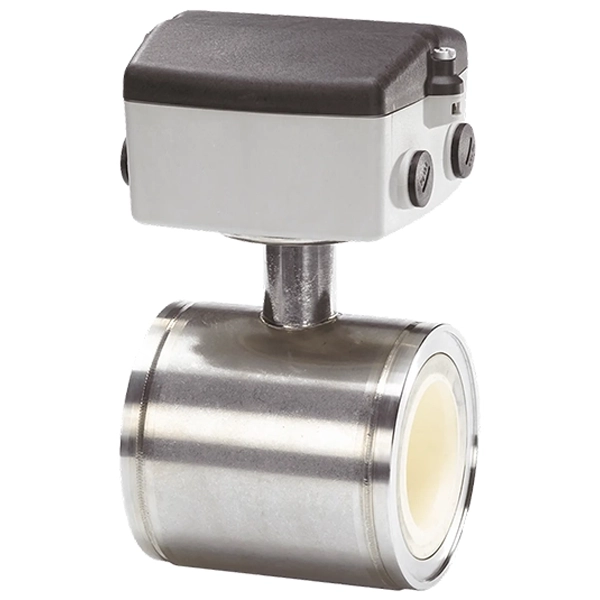

Đồng hồ đo lưu lượng Siemens MAG 1100

Giới thiệu về đồng hồ đo lưu lượng Siemens MAG 1100

Siemens MAG 1100 là dòng đồng hồ đo lưu lượng điện từ được thiết kế đặc biệt cho các ứng dụng công nghiệp yêu cầu độ chính xác cao, độ bền vượt trội và khả năng hoạt động trong môi trường khắc nghiệt. Với kích thước nhỏ gọn, model này phù hợp cho các hệ thống đường ống từ DN10 đến DN100, giúp đo lường chính xác dòng chảy của các chất lỏng dẫn điện trong nhiều lĩnh vực khác nhau.

MAG 1100 có lớp lót bằng vật liệu chống ăn mòn, đảm bảo khả năng chịu được môi trường hóa chất và nhiệt độ cao lên đến 150°C. Đặc biệt, thiết bị này đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt, khiến nó trở thành lựa chọn lý tưởng cho ngành thực phẩm, dược phẩm và các ứng dụng công nghiệp đòi hỏi độ sạch cao. Bên cạnh đó, đồng hồ có thể kết hợp với bộ chuyển đổi tín hiệu MAG 5000 hoặc MAG 6000 để cung cấp dữ liệu đo lường chính xác với độ sai số thấp, giúp kiểm soát dòng chảy hiệu quả và tối ưu hóa quá trình vận hành.

Với thiết kế chắc chắn, khả năng chịu được áp suất cao và môi trường ăn mòn, Siemens MAG 1100 là giải pháp đáng tin cậy cho các hệ thống đo lưu lượng, giúp doanh nghiệp nâng cao hiệu suất và đảm bảo độ chính xác trong quá trình sản xuất và vận hành.

Đôi nét về thương hiệu Siemens nổi tiếng thế giới

Siemens là tập đoàn công nghệ hàng đầu thế giới có trụ sở chính tại Đức, được thành lập vào năm 1847. Với hơn 175 năm phát triển, Siemens đã khẳng định vị thế là một trong những công ty đa quốc gia hàng đầu trong lĩnh vực công nghiệp, tự động hóa, năng lượng, y tế và cơ sở hạ tầng. Tập đoàn hoạt động trên hơn 190 quốc gia, cung cấp các giải pháp tiên tiến giúp tối ưu hóa hiệu suất, nâng cao năng suất và thúc đẩy phát triển bền vững.

Trong lĩnh vực đo lường và tự động hóa công nghiệp, Siemens nổi bật với các dòng đồng hồ đo lưu lượng, cảm biến, bộ điều khiển và hệ thống quản lý năng lượng thông minh. Các sản phẩm của Siemens được ứng dụng rộng rãi trong các ngành công nghiệp quan trọng như nước & nước thải, dầu khí, hóa chất, thực phẩm, dược phẩm và năng lượng. Nhờ vào công nghệ tiên tiến, độ chính xác cao và độ bền vượt trội, thiết bị của Siemens luôn được khách hàng trên toàn thế giới tin tưởng và lựa chọn.

Không chỉ nổi tiếng với chất lượng sản phẩm, Siemens còn được biết đến với cam kết mạnh mẽ trong đổi mới sáng tạo và phát triển bền vững. Tập đoàn liên tục nghiên cứu và ứng dụng các công nghệ tiên tiến như trí tuệ nhân tạo, tự động hóa và điện khí hóa để giúp doanh nghiệp và xã hội tiến tới một tương lai xanh và thông minh hơn.

Thông số kỹ thuật đồng hồ đo lưu lượng Siemens MAG 1100

• Meassuring range: 0 to 10 m/s
• Nominal sizes: From DN 2 to DN 100 (1/12″ to 4″)
• Accuracy: 0.2 % ±1 mm/s; 0.4 % ±1 mm/s (PFA)
• Operating pressure: Max. 40 bar (Max. 580 psi)
• Ambient temperature: From -40 to 100 °C (-40 to 212 °F)
• Medium temperature: From -30 to 200 °C (-22 to 390 °F)
• Liners Ceramics; PFA
• Electrodes: Platinum ; Hastelloy
• Material: Stainless steel AISI 316L (1.4404)
• Approvals: ATEX – 2 GD Zone 1, FM Class 1 div 2

Đặc điểm nổi bật của đồng hồ đo lưu lượng Siemens MAG 1100

• Thiết kế nhỏ gọn: Kiểu lắp wafer giúp tiết kiệm không gian, phù hợp với tiêu chuẩn mặt bích EN 1092, DIN và ANSI.
• Độ bền cao: Lớp lót và vật liệu điện cực có khả năng chống chịu với các môi trường khắc nghiệt nhất, phù hợp cho nhiều loại chất lỏng trong công nghiệp.
• Phiên bản chịu nhiệt cao: Có thể hoạt động trong môi trường có nhiệt độ lên đến 390°F (~199°C).
• Tích hợp trong hệ thống SITRANS FM: Siemens cung cấp nền tảng đo lường linh hoạt với bộ phát tín hiệu MAG 5000 / 6000, có thể sử dụng cho nhiều dòng sản phẩm như MAG 5100, MAG 3100 và MAG 1100.

Tính năng nổi bật

• Công nghệ SensorProm độc quyền: Lưu trữ toàn bộ dữ liệu cảm biến quan trọng và truyền đến bộ phát tín hiệu, giúp việc cài đặt và vận hành trở nên dễ dàng và linh hoạt.
• Plug & Play: Cho phép thay thế và cài đặt bộ phát tín hiệu ngay tại hiện trường chỉ trong vài phút.
• “Hot swap” – Thay thế trong khi vận hành: Có thể thay thế thiết bị mà không cần dừng hệ thống.
• Linh hoạt trong lắp đặt: Hỗ trợ cả lắp đặt dạng tích hợp (compact) hoặc lắp đặt tách rời (remote).
• Hiệu chuẩn chính xác: Mỗi đồng hồ đo lưu lượng Siemens đều được hiệu chuẩn trong các cơ sở đạt chuẩn ISO / IEC 17025, đảm bảo độ chính xác cao trong quá trình đo lường.
• Dịch vụ và chẩn đoán: Được thiết kế để có thể kiểm tra trực tiếp tại chỗ bằng hệ thống xác minh SITRANS FM Verificator, giúp đảm bảo độ chính xác trong suốt vòng đời sản phẩm.

Nguyên lý hoạt động của đồng hồ đo lưu lượng Siemens MAG 1100

Đồng hồ đo lưu lượng Siemens MAG 1100 hoạt động dựa trên nguyên lý cảm ứng điện từ (Faraday’s Law of Electromagnetic Induction). Nguyên lý này được mô tả như sau:

Tạo ra từ trường: Bên trong đồng hồ có hai cuộn dây điện từ được bố trí đối diện nhau. Khi có dòng điện chạy qua, chúng tạo ra một từ trường vuông góc với hướng dòng chảy của chất lỏng dẫn điện.

Dòng chảy cắt từ trường: Khi chất lỏng dẫn điện (như nước, nước thải, dung dịch hóa chất,…) chảy qua ống đo, nó sẽ cắt qua các đường sức từ trường, tạo ra một hiệu điện thế giữa hai điện cực gắn bên trong thành ống đo.

Cảm biến đo hiệu điện thế: Hai điện cực đo sẽ thu nhận tín hiệu điện áp sinh ra, và giá trị này sẽ tỷ lệ thuận với vận tốc dòng chảy của chất lỏng.

Bộ xử lý tính toán lưu lượng: Bộ phát tín hiệu (MAG 5000 hoặc MAG 6000) sẽ tiếp nhận và xử lý tín hiệu từ các điện cực đo, sau đó tính toán lưu lượng tức thời theo công thức:
U = B*v*D

Trong đó:

• U là hiệu điện thế cảm ứng
• B là cường độ từ trường
• v là vận tốc dòng chảy
• D là đường kính ống đo

Hiển thị và xuất tín hiệu: Kết quả đo lưu lượng được hiển thị trực tiếp trên màn hình LCD hoặc được truyền đến các hệ thống điều khiển thông qua các giao thức như 4-20mA, HART, Profibus, Modbus,… để giám sát và điều khiển từ xa.

Ứng dụng của đồng hồ đo lưu lượng Siemens trong đường ống

Đồng hồ đo lưu lượng Siemens, đặc biệt là dòng SITRANS MAG, được ứng dụng rộng rãi trong các hệ thống đường ống để đo lường và giám sát dòng chảy của chất lỏng dẫn điện. Với độ chính xác cao, khả năng hoạt động ổn định và tích hợp linh hoạt vào các hệ thống điều khiển, các sản phẩm này được sử dụng trong nhiều ngành công nghiệp khác nhau, bao gồm:

Ngành cấp nước và xử lý nước thải

• Đo lưu lượng nước sạch trong hệ thống cấp nước đô thị, khu công nghiệp.
• Giám sát lưu lượng nước thải đầu vào và đầu ra tại các nhà máy xử lý nước thải.
• Kiểm soát lượng nước tiêu thụ tại các khu dân cư, nhà máy và cơ sở sản xuất.

Ngành thực phẩm và đồ uống

• Đo lưu lượng nước, sữa, nước trái cây, bia, rượu và các loại dung dịch khác trong quá trình sản xuất.
• Đảm bảo độ chính xác trong việc pha trộn nguyên liệu và kiểm soát chất lượng sản phẩm.

Ngành hóa chất và dược phẩm

• Giám sát dòng chảy của các loại hóa chất lỏng trong quá trình sản xuất và xử lý.
• Kiểm soát lượng dung dịch dược phẩm, giúp đảm bảo tiêu chuẩn an toàn và chất lượng.
• Đo lường chính xác dung dịch ăn mòn, dung môi, axit và kiềm nhờ lớp lót và điện cực chống ăn mòn.

Ngành dầu khí và năng lượng

• Kiểm soát lưu lượng nước làm mát trong các nhà máy nhiệt điện, thủy điện.
• Đo lượng nước bơm vào giếng dầu hoặc khí để duy trì áp suất khai thác.
• Theo dõi dòng chảy của chất lỏng trong quá trình vận chuyển qua đường ống.

Hệ thống HVAC và công nghiệp nặng

• Giám sát lưu lượng nước trong hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC).
• Đo lưu lượng nước làm mát trong các nhà máy thép, nhà máy sản xuất giấy, và các ngành công nghiệp nặng khác.

Lợi ích khi sử dụng đồng hồ đo lưu lượng Siemens trong đường ống

✔ Không bị ảnh hưởng bởi áp suất, nhiệt độ và độ nhớt của chất lỏng.

✔ Không có bộ phận cơ khí chuyển động, giảm hao mòn và chi phí bảo trì.

✔ Độ chính xác cao, giúp giám sát và kiểm soát chặt chẽ lưu lượng trong hệ thống đường ống.

✔ Hỗ trợ nhiều giao thức kết nối (HART, Modbus, Profibus,…), dễ dàng tích hợp vào hệ thống SCADA, DCS.

✔ Tuổi thọ cao, chịu được môi trường khắc nghiệt và hóa chất ăn mòn.

ĐHĐLL – Địa chỉ cung cấp đồng hồ đo lưu lượng Siemens uy tín, chính hãng

ĐHĐLL tự hào là đơn vị phân phối đồng hồ đo lưu lượng Siemens MAG 1100 và toàn bộ các dòng sản phẩm của Siemens. Chúng tôi cam kết cung cấp hàng chính hãng, đầy đủ CO~CQ, đảm bảo chất lượng cao và được bảo hành 1 năm từ nhà sản xuất.

Không chỉ cung cấp sản phẩm, ĐHĐLL còn đồng hành cùng khách hàng trong suốt quá trình sử dụng. Chúng tôi hỗ trợ tư vấn kỹ thuật, giúp lựa chọn giải pháp đo lường tối ưu, đảm bảo thiết bị hoạt động hiệu quả nhất cho từng ứng dụng thực tế. Đồng thời, chúng tôi cam kết giao hàng nhanh toàn quốc cùng dịch vụ hậu mãi chuyên nghiệp, bao gồm:

✔ Hướng dẫn lắp đặt, cài đặt thiết bị

✔ Kiểm định đồng hồ trước khi đưa vào sử dụng

✔ Bảo trì định kỳ và hỗ trợ kỹ thuật tận nơi

Với đội ngũ kỹ thuật viên giàu kinh nghiệm, am hiểu sâu về các dòng đồng hồ Siemens, ĐHĐLL cam kết mang đến giải pháp đo lường chính xác, giúp doanh nghiệp kiểm soát lưu lượng hiệu quả, tối ưu quy trình vận hành và tiết kiệm chi phí.

📞 Liên hệ ngay với ĐHĐLL để nhận tư vấn chuyên sâu và báo giá cạnh tranh nhất cho các dòng đồng hồ đo lưu lượng Siemens chính hãng!
