Đồng hồ đo lưu lượng Siemens Sitrans FS290

Đôi nét về đồng hồ đo lưu lượng Siemens Sitrans FS290

Đồng hồ đo lưu lượng Siemens Sitrans FS290 thuộc dòng đồng hồ đo lưu lượng siêu âm – là hệ thống đo di động chuyên dùng để kiểm tra nhanh lưu lượng nước và các chất lỏng khác mà không cần cắt ống hay can thiệp vào đường ống. Thiết bị sử dụng công nghệ siêu âm dạng kẹp ngoài (clamp-on), mang lại sự linh hoạt tối đa cho các ứng dụng kiểm tra tại chỗ và bảo trì hệ thống.

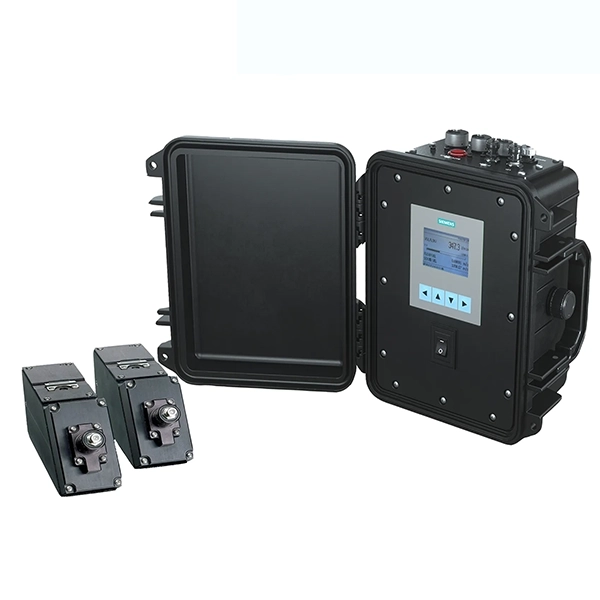

Hệ thống FS290 bao gồm hai thành phần chính: bộ hiển thị và xử lý tín hiệu Sitrans FST090 chạy bằng pin, và cặp cảm biến siêu âm dạng kẹp Sitrans FSS220. Cảm biến được gắn trực tiếp vào bề mặt bên ngoài của ống, đo lưu lượng mà không làm gián đoạn quá trình vận hành, rất lý tưởng cho các nhà máy hoặc hệ thống cần kiểm tra nhanh lưu lượng mà không muốn ngưng hoạt động.

Sitrans FS290 có thiết kế nhỏ gọn, dễ mang theo, pin sạc sử dụng liên tục đến 24 giờ, chống nước, chống bụi đạt chuẩn IP67. Thiết bị cung cấp độ chính xác cao, khoảng ±1% và hỗ trợ giao tiếp Modbus RTU qua RS485, phù hợp với nhiều hệ thống giám sát lưu lượng hiện đại. Ngoài ra, phạm vi đo rộng (cho ống từ DN15 đến DN6000) giúp nó ứng dụng linh hoạt trong rất nhiều lĩnh vực.

Sitrans FS290 thường được sử dụng trong các nhà máy xử lý nước, hệ thống HVAC, kiểm tra hệ thống chữa cháy, ngành thực phẩm, dược phẩm và công nghiệp hóa chất. Đây là giải pháp hoàn hảo cho các công tác bảo trì, kiểm tra định kỳ, hoặc đo lưu lượng tạm thời tại hiện trường.

Thông số kỹ thuật:

• Phương pháp đo: Đo lưu lượng bằng siêu âm với cấu hình Single Path.
• Giao tiếp: Modbus RTU, tương thích với phần mềm SIMATIC PDM.
• Tiêu chuẩn bảo vệ: IP67 (NEMA 4X) khi nắp đóng kín, chống bụi và chống nước.
• Màn hình hiển thị: Màn hình đồ họa 240 x 160 pixel, hiển thị đầy đủ các thông số vận hành.
• Nguồn điện: Hoạt động bằng pin sạc hoặc kết nối nguồn điện lưới.
• Ngõ vào: 2 đầu vào kỹ thuật số, dùng cho chức năng khởi động/dừng tổng lưu lượng và reset.
• Ngõ ra: 1 ngõ ra dòng analog 4-20mA, 1 ngõ ra relay, 1 ngõ ra xung/tần số.
• Độ chính xác: Sai số ±1% với vận tốc lưu chất từ 0.3 m/s trở lên.
• Dải lưu lượng: Đo lưu lượng hai chiều với vận tốc ±12 m/s.
• Kích thước ống hỗ trợ: Từ 10 mm đến hơn 6.000 mm (từ 0.5 inch đến 240 inch).
• Độ dày thành ống: Từ 0.5 mm đến 35 mm.
• Dải nhiệt độ: -40 °C đến +120 °C (với tùy chọn cảm biến chịu nhiệt cao lên đến 230 °C).
• Chứng nhận: UL, ULc, CE.

Cấu tạo của đồng hồ đo lưu lượng Siemens Sitrans FS290

• Bộ xử lý tín hiệu: Đây là trung tâm điều khiển và xử lý dữ liệu của hệ thống. Bộ transmitter có thiết kế nhỏ gọn, tích hợp màn hình hiển thị đồ họa 240×160 pixel, hỗ trợ giao tiếp Modbus RTU và tương thích với phần mềm SIMATIC PDM. Thiết bị có lớp vỏ đạt chuẩn IP67, chống bụi và chống nước hiệu quả, cho phép hoạt động bền bỉ ngay cả trong môi trường ngoài trời hoặc công nghiệp nặng.
• Cảm biến siêu âm dạng kẹp: Bộ cảm biến được thiết kế để gắn trực tiếp lên bề mặt ngoài của ống dẫn mà không cần khoan cắt. Cảm biến hoạt động dựa trên nguyên lý truyền và nhận sóng siêu âm qua thành ống để đo tốc độ dòng chảy. Với dải đo linh hoạt cho ống từ DN10 đến trên DN6000, cảm biến phù hợp cho nhiều loại vật liệu ống khác nhau và chịu được nhiệt độ từ -40 °C đến +120 °C (cao hơn nếu chọn phiên bản chịu nhiệt độ cao).
• Nguồn điện: Hệ thống có thể vận hành bằng nguồn điện ngoài hoặc bằng pin sạc tích hợp. Pin có tuổi thọ dài, hỗ trợ vận hành liên tục đến 24 giờ, rất phù hợp cho các ứng dụng đo di động hoặc đo tại hiện trường.
• Các cổng kết nối và giao tiếp: Sitrans FS290 trang bị 2 ngõ vào kỹ thuật số (digital input) dùng cho điều khiển tổng lưu lượng và reset, cùng với 3 ngõ ra gồm: 1 analog 4-20mA, 1 relay và 1 ngõ ra xung/tần số. Ngoài ra, thiết bị hỗ trợ giao tiếp RS485 cho việc tích hợp dữ liệu vào hệ thống SCADA hoặc DCS.
• Phụ kiện đi kèm: Thiết bị đi kèm đầy đủ các phụ kiện lắp đặt như dây cáp tín hiệu, đế gá cảm biến, gel truyền âm chuyên dụng giúp đảm bảo sóng siêu âm xuyên qua thành ống đạt hiệu quả cao nhất. Ngoài ra còn có vali chuyên dụng để bảo vệ thiết bị trong quá trình di chuyển.

Nguyên lý hoạt động của đồng hồ đo lưu lượng Siemens Sitrans FS290

Đồng hồ đo lưu lượng Siemens Sitrans FS290 hoạt động dựa trên công nghệ siêu âm dạng kẹp ngoài (clamp-on ultrasonic), là phương pháp đo không tiếp xúc, giúp xác định lưu lượng của chất lỏng trong đường ống mà không làm gián đoạn hệ thống. Cảm biến siêu âm gắn trực tiếp lên bề mặt ngoài của ống dẫn mà không cần khoan cắt ống, giúp tiết kiệm thời gian và chi phí.

Khi thiết bị hoạt động, cặp cảm biến siêu âm truyền và nhận sóng siêu âm qua thành ống để đo thời gian mà sóng di chuyển từ cảm biến này đến cảm biến kia. Tốc độ dòng chảy của chất lỏng ảnh hưởng trực tiếp đến thời gian sóng di chuyển, từ đó có thể tính toán được tốc độ và lưu lượng của chất lỏng trong ống. Đặc biệt, đồng hồ Siemens Sitrans FS290 sử dụng nguyên lý Doppler, trong đó sự thay đổi tần số của sóng siêu âm khi gặp các hạt trong chất lỏng sẽ giúp tính toán tốc độ dòng chảy.

Thiết bị này có khả năng đo lưu lượng cả hai chiều (bidirectional), hỗ trợ việc kiểm soát dòng chảy trong các hệ thống phức tạp. Ngoài ra, Siemens SITRANS FS290 còn tích hợp tính năng bù trừ nhiễu dòng chảy (anomaly compensation), giúp đảm bảo độ chính xác ngay cả khi có các dòng chảy rối hoặc khi ống có các biến dạng, như trong các môi trường vận hành không lý tưởng.

Lợi ích của đồng hồ đo lưu lượng Siemens Sitrans FS290

Khả năng đo kiểm tra, đo tạm thời và đo thử nghiệm linh hoạt

Sitrans FS290 là thiết bị lý tưởng cho các ứng dụng kiểm tra định kỳ, đo tạm thời tại hiện trường hoặc thực hiện các phép đo thử nghiệm (test measurements) trước khi lắp đặt hệ thống đo cố định. Với thiết kế di động, không yêu cầu cắt ống hay làm gián đoạn dòng chảy, FS290 giúp tiết kiệm tối đa thời gian và chi phí vận hành. Đây là công cụ hoàn hảo cho các đội kỹ thuật bảo trì, vận hành hệ thống cấp nước, HVAC, nhà máy sản xuất hoặc xử lý nước thải.

Khả năng bù nhiễu dòng chảy

Trong thực tế vận hành, các đường ống thường gặp tình trạng dòng chảy không lý tưởng như dòng rối, dòng xoáy hoặc lắp đặt trong môi trường chật hẹp. Sitrans FS290 được trang bị tính năng anomaly compensation, tự động nhận diện và bù trừ sai số gây ra bởi các hiện tượng bất thường này. Nhờ đó, thiết bị duy trì độ chính xác ổn định mà không cần yêu cầu điều kiện đo quá khắt khe về khoảng cách đoạn thẳng trước và sau đồng hồ.

Tuổi thọ pin dài và dễ dàng thay thế

Thiết bị sử dụng nguồn pin sạc dung lượng cao, có thể hoạt động liên tục nhiều giờ (lên đến 24 giờ) cho mỗi lần sạc. Ngoài ra, quá trình thay pin rất đơn giản, người dùng có thể tự thực hiện nhanh chóng tại hiện trường mà không cần dụng cụ đặc biệt hoặc phải gửi thiết bị về hãng. Sẽ cực kỳ thuận tiện, đặc biệt trong các công tác đo kiểm ở những khu vực khó tiếp cận hoặc yêu cầu di chuyển liên tục.

Độ chính xác cao trong điều kiện tốt

Sitrans FS290 đạt độ chính xác đến ±1% khi vận tốc dòng chảy đạt từ 0.3 m/s trở lên và điều kiện đo đạt tiêu chuẩn. Mức chính xác này hoàn toàn đáp ứng yêu cầu trong các ngành công nghiệp như cấp thoát nước, hóa chất, HVAC, thực phẩm & đồ uống và nhiều ngành khác cần kiểm soát lưu lượng chặt chẽ.

Ứng dụng đồng hồ đo lưu lượng Siemens Sitrans FS290 vào đường ống

Ứng dụng trong đo kiểm tra, bảo trì hệ thống đường ống

Sitrans FS290 được sử dụng rộng rãi để đo lưu lượng nước và chất lỏng trong các đường ống cần kiểm tra nhanh, định kỳ hoặc tạm thời. Với công nghệ siêu âm dạng kẹp ngoài (clamp-on), thiết bị cho phép lắp đặt trực tiếp lên thành ống mà không cần cắt ống hay ngừng vận hành, giúp giảm thiểu rủi ro và tiết kiệm đáng kể chi phí dừng máy.

Đo lưu lượng trong các hệ thống cấp nước và xử lý nước thải

Sitrans FS290 lý tưởng cho các nhà máy nước, hệ thống phân phối nước sạch, hoặc các nhà máy xử lý nước thải. Nhờ khả năng đo hai chiều và dải ống từ DN10 đến DN6000, thiết bị có thể kiểm tra lưu lượng từ ống nhỏ trong khu dân cư cho đến các tuyến ống công nghiệp lớn.

Ứng dụng trong hệ thống HVAC và PCCC

Trong các hệ thống điều hòa không khí (HVAC) hoặc phòng cháy chữa cháy (PCCC), SITRANS FS290 được dùng để xác minh lưu lượng nước lạnh, nước nóng hoặc nước chữa cháy đang vận hành đúng chuẩn. Thiết bị giúp các kỹ sư kiểm soát hiệu suất hệ thống và phát hiện nhanh chóng các sự cố lưu lượng thấp hoặc tắc nghẽn tiềm ẩn.

Đo lưu lượng cho ngành thực phẩm, hóa chất và dược phẩm

Sitrans FS290 cũng được ứng dụng để đo lưu lượng các chất lỏng sạch, nước tinh khiết, hoặc dung dịch trong các dây chuyền sản xuất thực phẩm, hóa chất và dược phẩm. Với ưu điểm không tiếp xúc trực tiếp với lưu chất, thiết bị tránh gây nhiễm bẩn và đáp ứng tiêu chuẩn vệ sinh khắt khe.

Đo kiểm tra lưu lượng trong các dự án lắp đặt mới

Khi cần kiểm tra nhanh lưu lượng trong giai đoạn nghiệm thu các dự án lắp đặt đường ống mới, SITRANS FS290 là công cụ cực kỳ hữu ích. Thiết bị hỗ trợ xác nhận rằng đường ống đã đạt đúng lưu lượng thiết kế trước khi chính thức đưa vào vận hành.
