Đồng hồ đo lưu lượng siêu âm gắn tường

Giới thiệu đồng hồ đo lưu lượng siêu âm gắn tường

Đồng hồ đo lưu lượng siêu âm gắn tường là thiết bị sử dụng công nghệ sóng siêu âm để đo vận tốc dòng chảy chất lỏng trong đường ống mà không cần tiếp xúc trực tiếp với chất lỏng bên trong. Thiết bị bao gồm một bộ xử lý trung tâm được cố định trên tường và các cảm biến siêu âm gắn bên ngoài ống (kiểu clamp-on) hoặc chèn vào trong ống tùy theo cấu hình lắp đặt. Nguyên lý hoạt động dựa trên việc truyền và nhận tín hiệu siêu âm giữa hai cảm biến, từ đó tính toán thời gian truyền để xác định tốc độ dòng chảy, rồi quy đổi ra lưu lượng.

Ưu điểm lớn nhất của dòng đồng hồ này là không cần cắt ống hay can thiệp vào hệ thống đường ống hiện hữu, nhờ đó giúp tiết kiệm thời gian và chi phí lắp đặt. Ngoài ra, đồng hồ có thể đo được nhiều loại chất lỏng khác nhau như nước sạch, nước thải hoặc một số loại hóa chất nhẹ, với độ chính xác cao và sai số thấp. Thiết bị thường hỗ trợ nhiều ngõ ra tín hiệu như xung, 4-20mA, RS485 (Modbus), giúp dễ dàng tích hợp với hệ thống điều khiển và giám sát từ xa.

Thông số kỹ thuật:

• Dải đo lưu lượng: Từ 0.01 m/s đến 12 m/s (phụ thuộc đường kính ống và chất lỏng)
• Đường kính ống áp dụng: DN15 đến DN6000 (tuỳ model cảm biến)
• Độ chính xác: ±1% giá trị đo (với điều kiện lắp đúng chuẩn)
• Lặp lại: ±0.2%
• Loại chất lỏng: Nước sạch, nước thải, dầu, hóa chất loãng…
• Loại cảm biến: Clamp-on (gắn ngoài), Insertion (chèn trong), hoặc Inline (trực tiếp dòng chảy)
• Nhiệt độ chất lỏng: -30°C đến +160°C (tuỳ cảm biến)
• Vật liệu cảm biến: Hợp kim nhôm hoặc thép không gỉ + đầu dò epoxy / PTFE
• Cáp tín hiệu: Chuẩn dài 10m (có thể mở rộng)

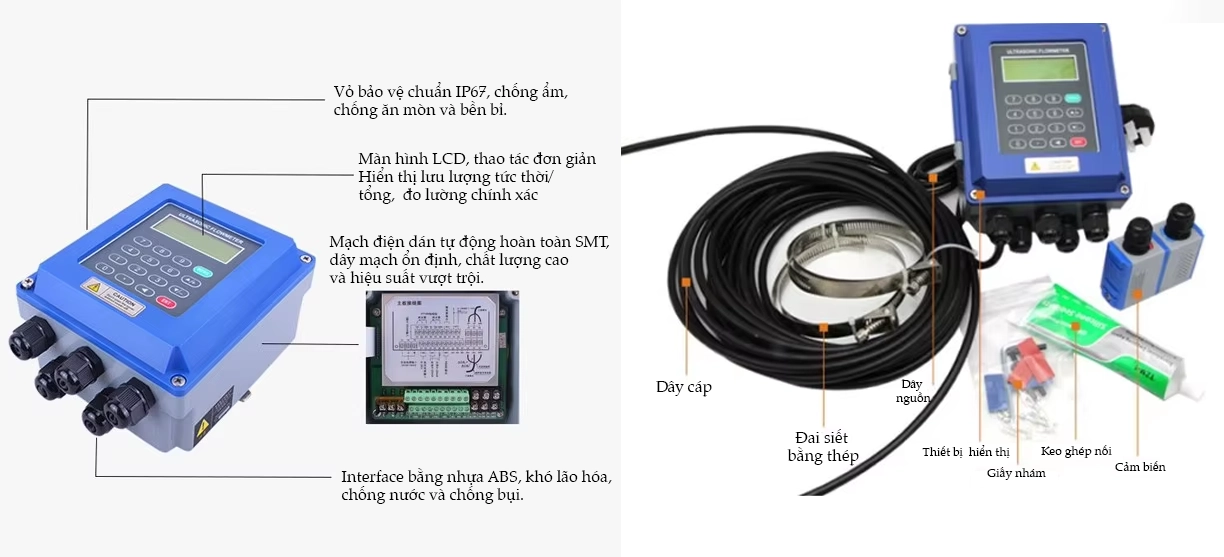

Cấu tạo của đồng hồ đo lưu lượng siêu âm gắn tường

Đồng hồ đo lưu lượng siêu âm gắn tường có cấu tạo gồm ba phần chính: bộ hiển thị xử lý trung tâm, cảm biến siêu âm, và phụ kiện lắp đặt hỗ trợ, tất cả phối hợp để đo lưu lượng chất lỏng một cách chính xác mà không cần can thiệp trực tiếp vào dòng chảy. Đây là thiết bị được ứng dụng phù hợp đo lưu lượng trong các hệ thống đường ống lớn, đặc biệt là khi việc cắt ống hoặc dừng hệ thống là điều không thể.

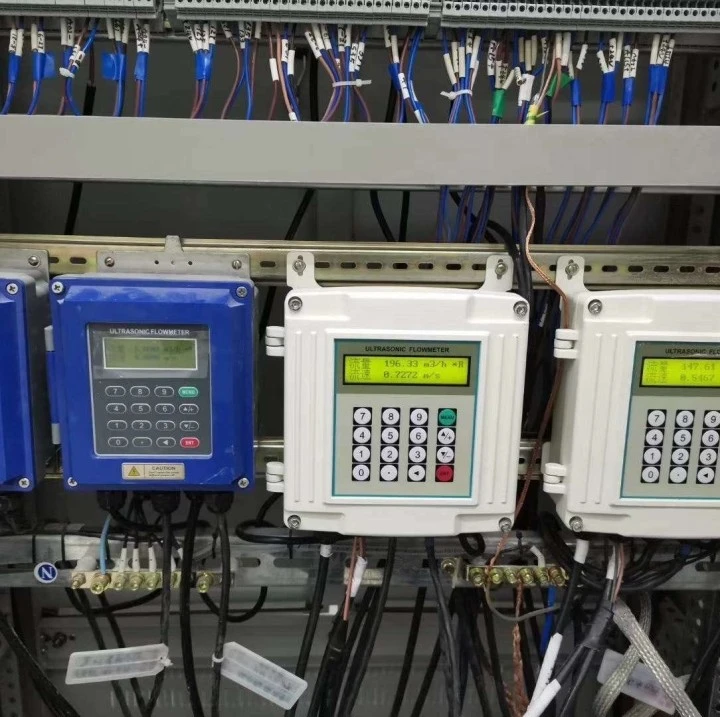

Bộ xử lý trung tâm (transmitter) là thành phần quan trọng nhất, thường được lắp cố định trên tường gần khu vực đo. Bên trong là bo mạch xử lý tín hiệu thu được từ cảm biến, tính toán thời gian truyền sóng siêu âm để xác định vận tốc dòng chảy và từ đó tính ra lưu lượng. Vỏ ngoài của bộ xử lý thường đạt chuẩn bảo vệ IP65 trở lên, chống bụi và nước nhẹ.

Mặt trước được trang bị màn hình LCD hiển thị rõ ràng các thông số như lưu lượng tức thời, tổng lưu lượng, hướng dòng chảy, cùng với các nút nhấn hoặc giao diện cảm ứng để người dùng thiết lập cấu hình. Bộ xử lý còn tích hợp các cổng đầu ra như analog 4-20mA, xung (pulse), relay và RS485 (Modbus) giúp truyền dữ liệu về hệ thống giám sát trung tâm SCADA hoặc PLC.

Cảm biến siêu âm là bộ phận tiếp xúc gián tiếp với ống dẫn, dùng để phát và nhận tín hiệu siêu âm. Có ba loại cảm biến chính: clamp-on (gắn ngoài ống), insertion (chèn vào trong ống), và inline (lắp trực tiếp trên đường ống có thiết kế riêng). Trong các ứng dụng thông thường, loại clamp-on được dùng phổ biến nhất vì không cần cắt ống hay dừng hệ thống.

Mỗi cảm biến gồm một đầu phát và một đầu thu sóng siêu âm, đặt đối xứng nhau trên hai bên ống. Tín hiệu siêu âm sẽ truyền qua thành ống và dòng chất lỏng, sau đó được bộ xử lý đo thời gian truyền và xử lý dữ liệu. Tùy loại cảm biến mà giới hạn nhiệt độ làm việc có thể từ -30°C đến +160°C, vật liệu chế tạo thường là hợp kim nhôm hoặc thép không gỉ, phần đầu dò được bọc epoxy hoặc PTFE để tăng độ bền và chống ăn mòn.

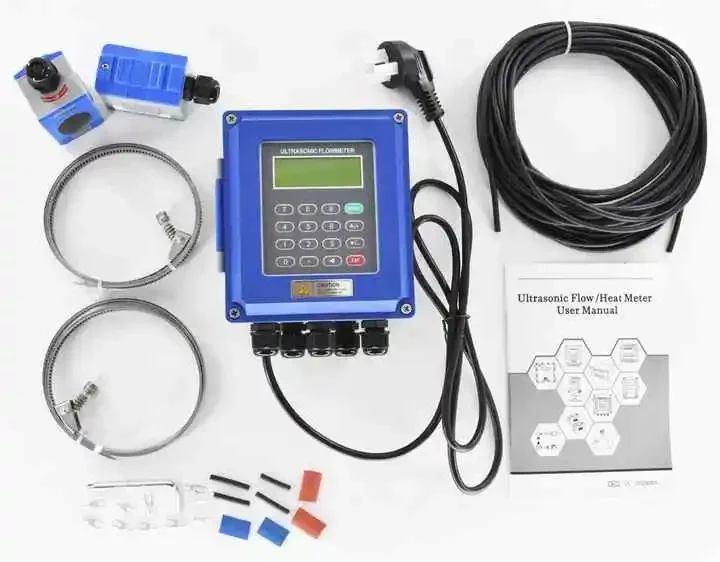

Phụ kiện đi kèm cũng đóng vai trò rất quan trọng để đảm bảo thiết bị hoạt động ổn định và chính xác. Gồm có keo hoặc gel dẫn sóng siêu âm (giúp tăng hiệu quả truyền tín hiệu qua thành ống), thước đo hoặc gá định vị giúp lắp cảm biến đúng vị trí, hộp bảo vệ hoặc tấm gắn tường để cố định và bảo vệ bộ xử lý khỏi tác động môi trường. Ngoài ra, một số model còn có thêm module ghi dữ liệu (data logger), giao tiếp không dây (Bluetooth, WiFi, NB-IoT), hoặc nguồn điện tùy chọn 24VDC/220VAC để phù hợp với nhiều môi trường khác nhau.

Nguyên lý hoạt động của đồng hồ đo lưu lượng siêu âm gắn tường

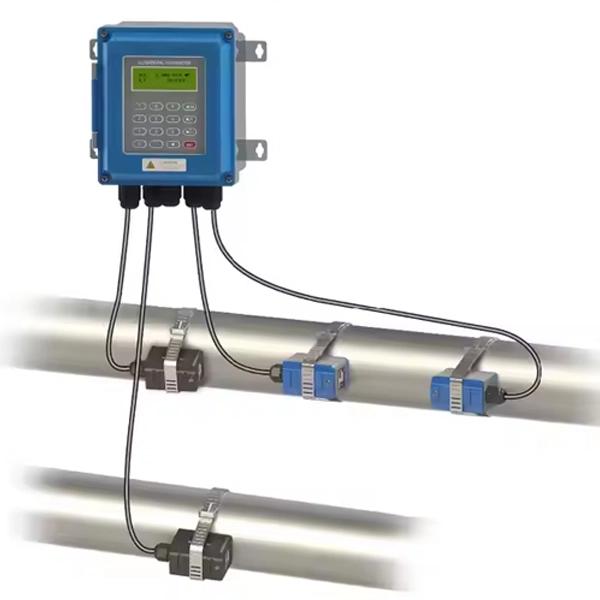

Đồng hồ đo lưu lượng siêu âm gắn tường hoạt động dựa trên nguyên lý đo thời gian truyền sóng siêu âm trong chất lỏng. Cụ thể, thiết bị sử dụng hai đầu dò siêu âm được lắp đối xứng hai bên thành ống, có thể là dạng gắn ngoài (clamp-on) hoặc chèn vào trong ống (insertion). Hai đầu dò này lần lượt phát và nhận tín hiệu siêu âm qua dòng chất lỏng theo hai hướng: một chiều cùng hướng dòng chảy và một chiều ngược lại.

Khi sóng siêu âm truyền theo chiều cùng dòng chảy, vận tốc của chất lỏng sẽ hỗ trợ tín hiệu, khiến thời gian truyền ngắn hơn. Ngược lại, khi sóng truyền ngược chiều dòng chảy, vận tốc chất lỏng sẽ cản trở tín hiệu, khiến thời gian truyền dài hơn. Bộ xử lý trung tâm sẽ tính toán sự chênh lệch thời gian giữa hai hướng truyền sóng này, từ đó suy ra vận tốc dòng chảy. Sau đó, kết hợp với diện tích tiết diện ngang của đường ống, thiết bị sẽ tính ra lưu lượng thể tích của chất lỏng đang chảy qua.

Nguyên lý này có ưu điểm lớn là không cần tiếp xúc trực tiếp với dòng chảy, không gây mất áp, không ảnh hưởng đến hệ thống ống dẫn và có thể lắp đặt mà không cần dừng hoạt động của hệ thống.

Tính năng nổi bật của đồng hồ đo lưu lượng siêu âm gắn tường

Lắp đặt không xâm lấn

Đây là một trong những ưu điểm lớn nhất của đồng hồ siêu âm gắn tường. Với cảm biến dạng clamp-on, thiết bị được gắn trực tiếp bên ngoài đường ống mà không cần cắt ống, khoan lỗ hay dừng hệ thống. Điều này giúp tiết kiệm thời gian, chi phí thi công và đặc biệt phù hợp với các hệ thống đang vận hành liên tục như nhà máy, khu công nghiệp, hoặc hệ thống cấp nước đô thị.

Độ chính xác cao

Đồng hồ hoạt động dựa trên nguyên lý đo thời gian truyền sóng siêu âm, giúp đo vận tốc dòng chảy một cách chính xác. Sai số đo thường nằm trong khoảng ±1% nếu lắp đặt đúng kỹ thuật. Độ chính xác này đảm bảo thiết bị có thể sử dụng để giám sát tiêu thụ, kiểm soát thất thoát hoặc làm cơ sở tính toán hóa đơn trong hệ thống phân phối nước.

Tương thích nhiều kích thước và vật liệu ống

Đồng hồ siêu âm gắn tường có thể đo lưu lượng trên nhiều loại đường ống với kích thước từ DN15 đến DN6000. Thiết bị tương thích với hầu hết vật liệu ống như thép, inox, nhựa PVC, HDPE, gang, bê tông… nhờ khả năng điều chỉnh tham số âm học trong phần cài đặt.

Đo được đa dạng loại chất lỏng

Không chỉ đo được nước sạch, đồng hồ còn ứng dụng được cho nước thải, nước nóng, dầu, hóa chất nhẹ và nhiều chất lỏng dẫn âm khác. Một số model hỗ trợ cảm biến chịu nhiệt lên đến 160°C, phù hợp cho cả hệ thống gia nhiệt và làm mát công nghiệp.

Hiển thị và truyền dữ liệu linh hoạt

Thiết bị được trang bị màn hình LCD hiển thị rõ ràng các thông số như lưu lượng tức thời, tổng lưu lượng, tín hiệu đầu dò… Ngoài ra, đồng hồ hỗ trợ nhiều dạng tín hiệu ngõ ra như analog 4-20mA, xung, relay, truyền thông RS485 (Modbus), giúp dễ dàng kết nối với hệ thống điều khiển tự động như SCADA, PLC, BMS.

Khả năng lưu trữ và giám sát từ xa

Một số dòng đồng hồ siêu âm gắn tường tích hợp bộ ghi dữ liệu (data logger) lưu lại thông tin vận hành theo thời gian thực. Ngoài ra, thiết bị còn có thể hỗ trợ kết nối không dây qua Bluetooth, WiFi hoặc NB-IoT để truyền dữ liệu về máy chủ, phục vụ cho các hệ thống giám sát từ xa.

Vận hành bền bỉ và bảo trì dễ dàng

Với vỏ bảo vệ đạt chuẩn IP65 hoặc cao hơn, đồng hồ có khả năng chống bụi, chống nước nhẹ, chịu được điều kiện môi trường khắc nghiệt. Vì không tiếp xúc trực tiếp với chất lỏng nên thiết bị ít bị ăn mòn, không tắc nghẽn, không cần bảo trì thường xuyên như đồng hồ cơ khí.

Ứng dụng đồng hồ đo lưu lượng siêu âm gắn tường vào đường ống

Đồng hồ đo lưu lượng siêu âm gắn tường được ứng dụng rộng rãi trong các hệ thống đo lường lưu lượng chất lỏng nhờ khả năng lắp đặt dễ dàng, độ chính xác cao và không can thiệp vào cấu trúc đường ống.

Ứng dụng trong ngành cấp thoát nước

Thiết bị được sử dụng để giám sát lưu lượng nước đầu vào, đầu ra trong hệ thống cấp nước đô thị, nhà máy xử lý nước sạch và nước thải. Nhờ khả năng lắp ngoài ống mà không cần dừng hệ thống, đồng hồ siêu âm là lựa chọn lý tưởng cho các tuyến ống truyền dẫn lớn, nơi việc ngừng hoạt động là bất khả thi hoặc tốn kém.

Ứng dụng trong các nhà máy công nghiệp

Trong môi trường công nghiệp, đồng hồ siêu âm gắn tường dùng để đo lưu lượng nước làm mát, dầu thủy lực, nước xử lý, dung dịch hoá chất nhẹ… Thiết bị giúp giám sát chính xác lưu lượng để đảm bảo hiệu quả sản xuất, phát hiện rò rỉ hoặc kiểm soát tiêu thụ nước. Việc không tiếp xúc trực tiếp với chất lỏng giúp tăng độ bền và giảm rủi ro ăn mòn từ hóa chất.

Ứng dụng trong tòa nhà, khu dân cư, khu đô thị

Đối với hệ thống nước tổng tại các khu dân cư, khu đô thị, chung cư hay khu công nghiệp, đồng hồ siêu âm gắn tường giúp đo lưu lượng tổng và chia tách tiêu thụ theo từng block hoặc khu vực. Thiết bị có thể kết nối truyền dữ liệu về trung tâm điều khiển để theo dõi tiêu thụ theo thời gian thực, hỗ trợ việc lập hóa đơn và cảnh báo rò rỉ hiệu quả.

Ứng dụng trong hệ thống HVAC

Trong các hệ thống điều hòa không khí trung tâm (HVAC), đồng hồ siêu âm được dùng để đo lưu lượng nước lạnh hoặc nước nóng trong hệ thống tuần hoàn. Nhờ khả năng làm việc với chất lỏng có nhiệt độ cao và không cần tiếp xúc trực tiếp, thiết bị giúp kiểm soát hiệu suất năng lượng và cân bằng hệ thống một cách chính xác.

Ứng dụng trong nông nghiệp và thủy lợi

Các hệ thống tưới tiêu tự động hoặc cấp nước nông nghiệp quy mô lớn cũng sử dụng đồng hồ siêu âm để giám sát lượng nước phân phối qua các kênh dẫn hoặc ống chính. Nhờ khả năng làm việc ngoài trời, chống bụi và chống nước, thiết bị vẫn hoạt động ổn định trong điều kiện môi trường khắc nghiệt.

ĐHĐLL – Địa chỉ cung cấp đồng hồ đo lưu lượng siêu âm gắn tường  chất lượng, giá rẻ, chính hãng

Nếu bạn đang tìm kiếm một nơi uy tín để mua đồng hồ đo lưu lượng siêu âm gắn tường, thì Đồng Hồ Đo Lưu Lượng chính là lựa chọn đáng tin cậy hàng đầu. Với hơn 10 năm kinh nghiệm trong lĩnh vực cung cấp thiết bị đo lưu lượng và van công nghiệp, chúng tôi cam kết mang đến cho khách hàng sản phẩm chính hãng, giá cạnh tranh, cùng dịch vụ kỹ thuật tận tâm.

Tại ĐHĐLL, các dòng đồng hồ siêu âm gắn tường được nhập khẩu trực tiếp từ những thương hiệu uy tín đảm bảo nguồn gốc rõ ràng, đầy đủ chứng từ CO-CQ, và chế độ bảo hành lên đến 12 tháng. Ngoài ra, công ty hỗ trợ kiểm định lưu lượng, lắp đặt tận nơi, và cung cấp tài liệu kỹ thuật chi tiết phục vụ cho các đơn vị thi công, nhà máy hoặc ban quản lý dự án.

Không chỉ bán lẻ, công ty còn có chính sách chiết khấu cao cho đại lý và công trình, phù hợp với đơn vị thi công M&E, nhà thầu cơ điện hoặc các công ty môi trường cần đặt số lượng lớn. Bên cạnh đó, đội ngũ kỹ thuật viên chuyên sâu luôn sẵn sàng tư vấn tận tình, giúp khách hàng lựa chọn đúng model phù hợp với kích thước ống, môi chất đo và điều kiện thực tế.
