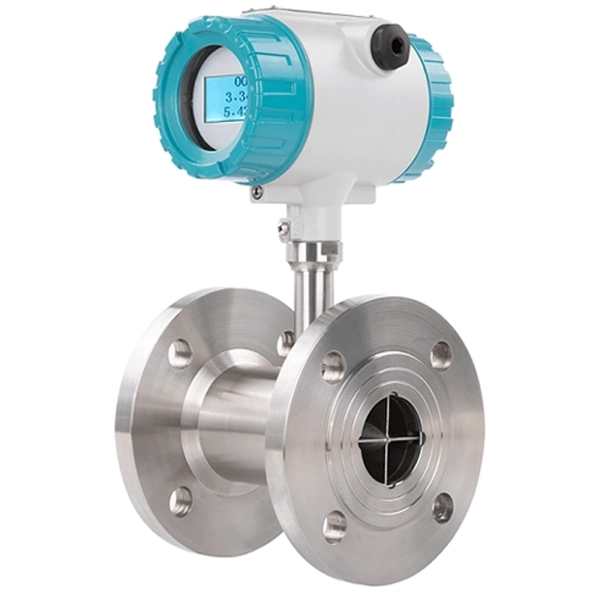

Đồng hồ đo lưu lượng tuabin Em Flow

Đồng hồ đo lưu lượng tuabin Em Flow là gì?

Đồng hồ đo lưu lượng tuabin Em Flow là một thiết bị chuyên dùng để đo lưu lượng chất lỏng dựa trên nguyên lý quay của cánh tuabin. Khi dòng chất lỏng chảy qua thân đồng hồ, nó sẽ làm quay một cánh quạt dạng tuabin bên trong. Tốc độ quay của tuabin tỷ lệ thuận với vận tốc dòng chảy, từ đó được chuyển đổi thành tín hiệu để xác định lưu lượng tức thời và lưu lượng tổng.

Sản phẩm được thiết kế với độ chính xác cao, cơ cấu đơn giản, hoạt động ổn định trong nhiều điều kiện khác nhau. Em Flow tối ưu sản phẩm này cho các hệ thống đo nước sạch, dầu nhẹ hoặc các chất lỏng có độ nhớt thấp – nơi cần theo dõi lưu lượng một cách tin cậy, hiệu quả và tiết kiệm chi phí.

Thông tin kỹ thuật cơ bản:

• Kích thước danh định: DN4 đến DN200
• Cấp chính xác: ±1.0%R (có thể tùy chọn ±0.5% hoặc tùy chỉnh tới 0.2%)
• Tỷ số thu hẹp (Turndown ratio): 1:10, 1:15, 1:20
• Vật liệu cảm biến: Inox SUS304 hoặc SUS316L
• Nhiệt độ chất lỏng đo được: -20℃ đến +200℃
• Nhiệt độ môi trường xung quanh: -20℃ đến +60℃
• Độ ẩm môi trường: 5% đến 95% RH
• Áp suất khí quyển hoạt động: 86 kPa đến 106 kPa
• Nguồn cấp: Pin lithium 3.6V hoặc nguồn 24VDC
• Tín hiệu đầu ra: 4–20mA, tín hiệu xung (pulse)
• Giao tiếp truyền thông: RS485, HART
• Cấp độ bảo vệ: IP65 (có thể tùy chọn mức cao hơn theo yêu cầu)
• Cấp chống cháy nổ: ExdIIBT6 / ExiaIICT4

Các bộ phận cấu thành đồng hồ đo lưu lượng tuabin Em Flow

• Thân đồng hồ: Được chế tạo từ inox SUS304 hoặc SUS316L, đây là phần chính của thiết bị, có nhiệm vụ dẫn hướng dòng chảy và chịu áp lực. Thân được thiết kế chính xác để đảm bảo lưu lượng đi qua ổn định và không gây rối loạn dòng.
• Cánh tuabin: Là bộ phận quay được đặt trực tiếp trong dòng chảy. Khi chất lỏng đi qua, nó tác động lên cánh tuabin làm cánh quay. Tốc độ quay tỷ lệ thuận với tốc độ dòng chảy. Đây là phần trung tâm tạo ra tín hiệu lưu lượng.
• Ổ đỡ và trục quay: Giúp cánh tuabin quay mượt và chính xác. Các ổ đỡ thường được làm bằng hợp kim chịu mài mòn hoặc gốm kỹ thuật để kéo dài tuổi thọ và giảm ma sát.
• Bộ cảm biến: Cảm nhận tốc độ quay của cánh tuabin, thường hoạt động theo nguyên lý từ tính hoặc cảm ứng điện. Bộ cảm biến này chuyển chuyển động cơ học thành tín hiệu điện.
• Bộ xử lý tín hiệu: Phân tích và xử lý tín hiệu từ cảm biến, sau đó hiển thị lưu lượng tức thời, lưu lượng tổng và các thông số vận hành khác. Bộ xử lý cũng có thể chuyển tín hiệu ra dạng analog 4–20mA, tín hiệu xung hoặc RS485/HART.
• Màn hình hiển thị: Một số model được tích hợp màn hình LCD hiển thị ngay trên đồng hồ để người dùng dễ theo dõi dữ liệu trực tiếp tại chỗ.
• Bộ cấp nguồn: Thiết bị có thể hoạt động bằng pin lithium 3.6V (với loại dùng độc lập) hoặc nguồn 24VDC khi kết nối với hệ thống giám sát.

Nguyên lý hoạt động của đồng hồ đo lưu lượng tuabin Em Flow

Đồng hồ đo lưu lượng tuabin Em Flow hoạt động dựa trên nguyên lý cơ học: khi chất lỏng chảy qua thân đồng hồ, nó sẽ tác động trực tiếp lên cánh tuabin bên trong, làm cánh quay quanh trục của nó. Tốc độ quay của tuabin tỷ lệ thuận với vận tốc dòng chảy, nghĩa là nước chảy càng nhanh thì tuabin quay càng nhanh.

Một bộ cảm biến từ tính hoặc cảm ứng được lắp gần cánh tuabin sẽ phát hiện từng vòng quay của cánh và chuyển tín hiệu này thành xung điện hoặc tín hiệu dòng 4–20mA. Tín hiệu sau đó được truyền tới bộ xử lý tín hiệu (transmitter), nơi tính toán và hiển thị lưu lượng tức thời (m³/h hoặc L/min) cũng như lưu lượng tổng tích lũy.

Tính năng nổi bật của đồng hồ đo lưu lượng tuabin Em Flow

• Độ chính xác cao: Sai số thấp, đạt chuẩn ±1.0%R, ±0.5%R; với dòng cao cấp có thể đạt tới ±0.2%R – phù hợp với các yêu cầu đo lường khắt khe.
• Khả năng lặp lại tốt: Cho độ lặp chính xác cao trong thời gian ngắn, dao động chỉ từ 0.05% đến 0.2%.
• Tín hiệu đầu ra dạng xung: Phù hợp để đo lưu lượng tổng và dễ dàng kết nối với hệ thống máy tính, SCADA, PLC.
• Tần số đầu ra cao: Có thể đạt 3–4kHz, giúp xử lý tín hiệu nhanh và phân giải tốt.
• Dải đo rộng: Đối với đồng hồ đường kính lớn đạt tỷ lệ turndown lên đến 1:20; loại nhỏ khoảng 1:10 – giúp đo được cả lưu lượng thấp lẫn cao.
• Kết cấu nhỏ gọn, nhẹ: Dễ lắp đặt và bảo trì, đồng thời vẫn đảm bảo lưu lượng lớn qua thiết bị.
• Khả năng chịu áp cao: Phù hợp với các ứng dụng đo trong môi trường có áp lực lớn mà không cần mở thân đồng hồ, đảm bảo an toàn và tiện lợi.
• Tùy biến cao theo yêu cầu: Có thể thiết kế cảm biến đặc biệt như loại hai chiều, loại chịu nhiệt thấp, loại dùng cho hỗn hợp cát, loại lắp đặt dưới giếng… theo nhu cầu thực tế.
• Tùy chọn dạng cắm (plug-in): Phù hợp cho đường ống cỡ lớn, có ưu điểm là giá rẻ, lắp đặt đơn giản, áp lực tổn thất thấp và dễ tháo lắp, bảo trì liên tục mà không cần dừng hệ thống.

Phân loại đồng hồ đo lưu lượng tuabin Em Flow

Đồng hồ tuabin Em Flow kết nối mặt bích

Đặc điểm cấu tạo

Được thiết kế với hai mặt bích tiêu chuẩn (DIN, ANSI hoặc JIS), thường có từ DN25 đến DN200 hoặc lớn hơn. Thân đồng hồ làm bằng inox đúc chắc chắn, có thể chịu áp lực cao và nhiệt độ lớn.

Ưu điểm

• Kết nối chắc chắn, chịu áp lực tốt
• Phù hợp với đường ống cố định hoặc cỡ lớn
• Đảm bảo độ kín và an toàn khi vận hành ở áp suất cao

Ứng dụng

• Hệ thống cấp nước công nghiệp, PCCC
• Trạm bơm, nhà máy xử lý nước, nhà máy hóa chất
• Đo nước sạch, nước thải hoặc dung dịch có áp lực cao

Đồng hồ tuabin Em Flow kết nối Clamp



Đặc điểm cấu tạo

Kết nối dạng Clamp sử dụng ngàm kẹp nhanh, thường đi kèm với gioăng silicon hoặc Teflon để đảm bảo độ kín. Loại này phổ biến trong ngành thực phẩm – dược phẩm – nước tinh khiết, nơi yêu cầu tháo lắp nhanh và dễ vệ sinh.

Ưu điểm

• Lắp đặt và tháo rời cực nhanh, không cần dụng cụ phức tạp
• Dễ dàng vệ sinh, bảo trì định kỳ
• Không tích tụ cặn, phù hợp cho môi trường yêu cầu vệ sinh nghiêm ngặt

Ứng dụng

• Dây chuyền sản xuất nước tinh khiết, sữa, bia, nước giải khát
• Ngành dược phẩm, mỹ phẩm, thực phẩm sạch
• Đo chất lỏng không màu, chất lỏng sạch, dung dịch pha trộn

Đồng hồ tuabin Em Flow kết nối ren

Đặc điểm cấu tạo

Thiết kế nhỏ gọn, dùng ren tiêu chuẩn BSP hoặc NPT, phù hợp với đường ống có kích thước nhỏ (DN4 đến DN50). Toàn thân có thể làm từ inox tiện CNC hoặc đúc nguyên khối.

Ưu điểm

• Gọn nhẹ, dễ lắp đặt
• Chi phí thấp, phù hợp với dân dụng hoặc hệ thống quy mô nhỏ
• Thay thế, bảo trì đơn giản, không chiếm nhiều không gian

Ứng dụng

• Hệ thống nước sinh hoạt, nước RO, nước cấp cho thiết bị nhỏ
• Đo lưu lượng nước, dầu nhẹ, dung môi hoặc hóa chất loãng
• Ứng dụng dân dụng, tủ thiết bị, hệ thống đo điểm lẻ

Đồng hồ đo lưu lượng tuabin Em Flow được ứng dụng trong lĩnh vực nào?

Ngành công nghiệp nước

Đồng hồ tuabin Em Flow được sử dụng phổ biến trong hệ thống cấp nước sạch, trạm bơm, nhà máy xử lý nước, giúp theo dõi lưu lượng đầu vào/ra và tối ưu hiệu suất vận hành. Nhờ khả năng đo chính xác và chịu áp lực tốt, thiết bị phù hợp cho cả đường ống chính và nhánh phụ.

Hệ thống phòng cháy chữa cháy

Trong các công trình dân dụng và công nghiệp có yêu cầu PCCC, đồng hồ tuabin thường được lắp ở các tuyến ống cấp nước chữa cháy. Nhờ độ phản hồi nhanh và kết cấu chắc chắn, Em Flow giúp đảm bảo giám sát lưu lượng nước cấp vào hệ thống vòi phun, sprinkler hoặc bể dự trữ.

Ngành thực phẩm – đồ uống

Với các phiên bản kết nối Clamp và vật liệu inox 316L, đồng hồ tuabin Em Flow được ứng dụng để đo nước, sữa, bia, siro hoặc chất lỏng thực phẩm trong dây chuyền sản xuất. Thiết bị đảm bảo vệ sinh, dễ tháo rửa và đạt chuẩn ngành thực phẩm.

Ngành dược phẩm – mỹ phẩm

Đồng hồ tuabin được sử dụng trong các quy trình sản xuất dung dịch, thuốc lỏng, nước cất, nước pha chế mỹ phẩm… nhờ độ chính xác cao và khả năng hoạt động ổn định trong môi trường sạch.

Ngành hóa chất nhẹ và dầu khí

Với khả năng đo các loại chất lỏng có độ nhớt thấp như dầu, dung môi, xăng công nghiệp, đồng hồ Em Flow giúp kiểm soát chặt chẽ lưu lượng trong quy trình sản xuất, tồn kho hoặc truyền dẫn.

Hệ thống giám sát tòa nhà – tòa cao ốc

Lắp đặt trong các khu chung cư, tòa nhà, trung tâm thương mại để giám sát lưu lượng nước sinh hoạt theo tầng, khu vực hoặc cụm dân cư. Có thể kết nối tín hiệu với hệ thống giám sát BMS.

Hệ thống tự động hóa & dây chuyền sản xuất

Với đầu ra tín hiệu chuẩn (xung, 4–20mA, RS485), đồng hồ Em Flow dễ tích hợp vào các hệ thống điều khiển trung tâm, giúp theo dõi và điều chỉnh lưu lượng theo thời gian thực.

Một số lưu ý nhỏ khi sử dụng đồng hồ đo lưu lượng tuabin Em Flow

Chất lỏng cần sạch, không chứa tạp chất rắn lớn

Đồng hồ tuabin thích hợp nhất để đo các loại chất lỏng sạch, có độ nhớt thấp. Nếu chất lỏng có chứa cặn, rác, bùn hoặc hạt rắn lớn, cần lắp thêm lưới lọc (strainer) trước đồng hồ để tránh làm kẹt cánh tuabin hoặc mòn trục quay.

Lắp đúng chiều dòng chảy

Tuabin chỉ hoạt động hiệu quả khi được lắp đúng hướng mũi tên chỉ dòng chảy trên thân đồng hồ. Lắp sai chiều sẽ khiến thiết bị không ghi nhận được lưu lượng hoặc báo sai giá trị.

Đảm bảo đoạn ống thẳng đủ dài trước và sau đồng hồ

• 5D chiều dài ống thẳng phía trước
• 3D chiều dài ống thẳng phía sau
  (D là đường kính ống). Giúp dòng chảy ổn định khi đi qua đồng hồ, tránh nhiễu do xoáy nước hoặc thay đổi áp suất.

Tránh lắp gần van, co, bơm hoặc đường cong gấp

Các vị trí gần van điều tiết, bơm hoặc khúc cua 90° sẽ gây rối dòng, làm sai kết quả đo. Nên bố trí đồng hồ ở vị trí ổn định, cách xa các thiết bị gây nhiễu.

Kiểm tra định kỳ và vệ sinh cánh tuabin

Theo chu kỳ vận hành, nên tháo kiểm tra định kỳ để đảm bảo cánh tuabin quay trơn tru, không bị kẹt hoặc bám cặn. Điều này giúp kéo dài tuổi thọ và duy trì độ chính xác.

Không để đồng hồ hoạt động khi không có lưu lượng

Tránh bật hệ thống cấp điện hoặc tín hiệu khi đồng hồ không có nước chảy qua, để tránh tình trạng tín hiệu sai hoặc lỗi cảm biến.

Kiểm tra tín hiệu đầu ra khi kết nối với hệ thống điều khiển

Đảm bảo thông số như tín hiệu xung, analog 4–20mA hoặc RS485 đúng chuẩn kỹ thuật hệ thống đang sử dụng. Sai tín hiệu có thể gây lỗi đọc hoặc nhiễu hệ thống điều khiển trung tâm.
