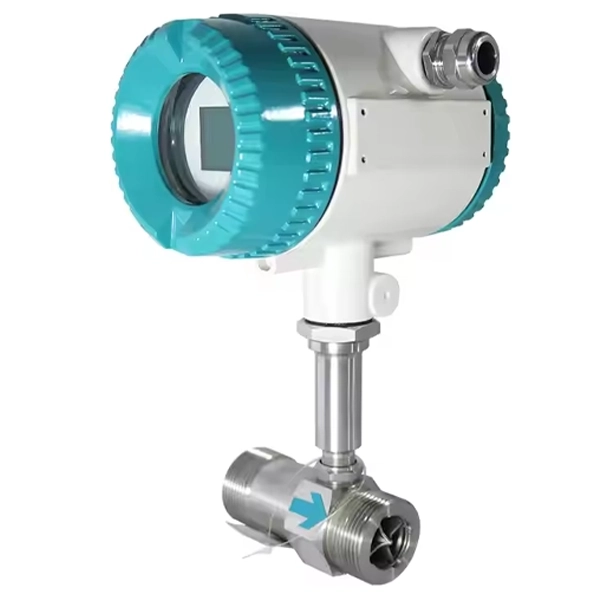

Đồng hồ đo lưu lượng tuabin ren trong

Đôi nét về đồng hồ đo lưu lượng tuabin ren trong

Đồng hồ đo lưu lượng tuabin ren trong là một trong những dòng đồng hồ tuabin bán chạy của ĐHĐLL – một thiết bị chuyên dùng để đo lưu lượng chất lỏng (chủ yếu là nước sạch, dầu hoặc một số dung môi) trong đường ống có kích thước nhỏ đến trung bình, thường dao động từ DN4 đến DN40. Dòng đồng hồ này sử dụng nguyên lý cánh tuabin quay – khi dòng chất lỏng chảy qua, nó tác động lên cánh tuabin làm chúng xoay, từ đó tốc độ quay được chuyển thành tín hiệu điện hoặc cơ học để hiển thị lưu lượng.

Điểm nổi bật của loại đồng hồ này là phần kết nối ren trong – phù hợp với các hệ thống đường ống có kích thước nhỏ, lắp đặt đơn giản, tháo ra bảo trì cũng dễ dàng. Với thiết kế nhỏ gọn nhưng chính xác, đồng hồ tuabin ren trong thường được sử dụng trong các ứng dụng dân dụng, công nghiệp nhẹ, trạm bơm, hệ thống cấp nước cho tòa nhà, xưởng sản xuất, hoặc khu vực cần kiểm soát lưu lượng đầu vào/ra.

Về vật liệu, phần thân đồng hồ có thể làm bằng inox, đồng hoặc nhôm, tùy vào loại chất lỏng cần đo và yêu cầu về độ bền/corrosion. Một số phiên bản cao cấp còn tích hợp cảm biến xung để kết nối với hệ thống giám sát từ xa (SCADA, BMS…).

Thông số kỹ thuật:

• Kích thước danh định: DN4 đến DN40
• Dải lưu lượng: Từ 0.04 đến 40 m³/h (tùy theo kích cỡ)
• Áp suất làm việc: Tối đa 16 bar
• Nhiệt độ chất lỏng: -10°C đến +80°C (cao hơn nếu có option chịu nhiệt)
• Độ chính xác: ±0.5% đến ±1.5%
• Vật liệu thân: Inox 304/316 là phổ biến, có thể có đồng hoặc hợp kim nhôm
• Kết nối: Ren trong chuẩn BSP hoặc NPT
• Tín hiệu ngõ ra: Xung tiêu chuẩn, tùy chọn thêm analog 4–20mA, Modbus RS485
• Nguồn cấp: Pin lithium 3.6V hoặc nguồn ngoài 12–24VDC
• Cấp bảo vệ: IP65 hoặc IP67 tùy dòng

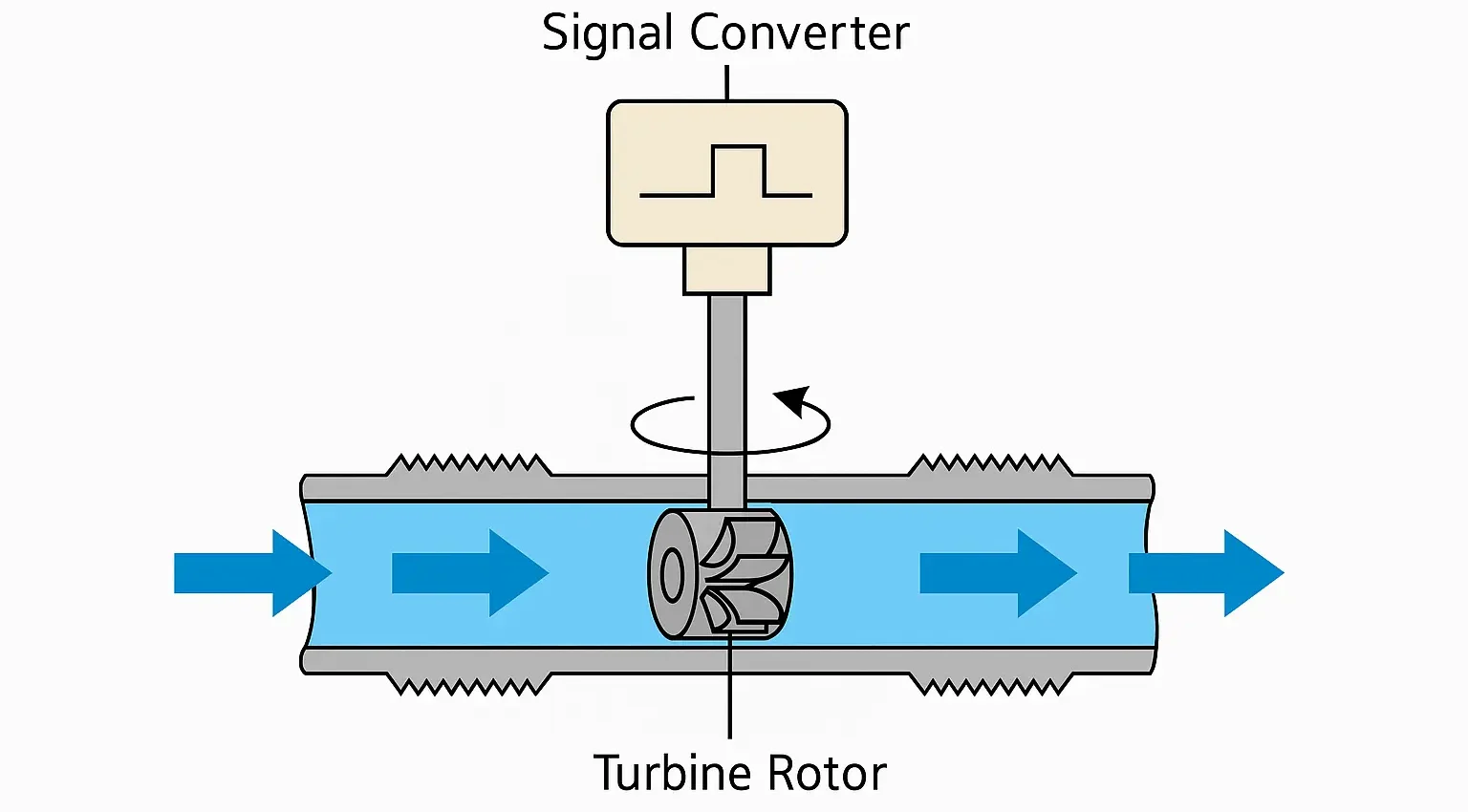

Nguyên lý hoạt động của đồng hồ đo lưu lượng tuabin ren trong

Đồng hồ đo lưu lượng tuabin ren trong hoạt động dựa trên hiện tượng cơ học của dòng chảy tác động lên cánh tuabin.

Khi chất lỏng (thường là nước, dầu hoặc các chất lỏng có độ nhớt thấp) đi qua thân đồng hồ, dòng chảy sẽ tác động trực tiếp vào cánh tuabin gắn bên trong. Cánh này được thiết kế quay quanh trục theo hướng dòng chảy. Tốc độ quay của cánh tuabin sẽ tỷ lệ thuận với vận tốc của dòng chảy. Nói cách khác, dòng càng mạnh – tuabin quay càng nhanh.

Một cảm biến từ hoặc cảm biến Hall thường được gắn bên ngoài buồng quay để đếm số vòng quay hoặc phát hiện tín hiệu từ trường sinh ra mỗi khi cánh quay. Những xung này sẽ được bộ xử lý trong đồng hồ chuyển đổi thành giá trị lưu lượng (m³/h hoặc L/min) và hiển thị ra màn hình.

Đối với các model có tích hợp tín hiệu ngõ ra (xung, 4–20mA, Modbus…), tín hiệu sẽ được truyền về hệ thống điều khiển trung tâm như PLC, BMS hay bộ ghi dữ liệu để giám sát hoặc điều khiển tự động.

Cấu tạo của đồng hồ đo lưu lượng tuabin ren trong

Đồng hồ đo lưu lượng tuabin ren trong được cấu nên gồm nhiều bộ phận phối hợp nhịp nhàng để đảm bảo đo chính xác và ổn định lưu lượng chất lỏng.

Thân đồng hồ: Thường được làm từ inox hoặc hợp kim nhôm, đồng… tùy vào ứng dụng và môi trường sử dụng. Thân được thiết kế với kiểu nối ren bên trong (ren trong) giúp dễ dàng lắp đặt vào hệ thống ống dẫn có kích thước từ DN4 đến DN40.

Cánh tuabin: Là bộ phận quay nằm trong lòng ống, được thiết kế với các cánh xoắn hoặc cánh thẳng. Chất liệu thường là thép không gỉ hoặc nhựa kỹ thuật chịu lực, đảm bảo độ bền và quay mượt trong dòng chảy.

Trục quay: Giữ cố định và cho phép cánh tuabin quay tự do. Trục này được lắp chính xác để giảm ma sát, thường đi kèm với vòng bi chất lượng cao giúp kéo dài tuổi thọ thiết bị.

Cảm biến phát hiện vòng quay: Cảm biến từ hoặc cảm biến Hall được đặt gần cánh tuabin để đếm số vòng quay. Mỗi lần cánh quay, cảm biến phát hiện tín hiệu và gửi xung về bộ xử lý.

Bộ chuyển đổi tín hiệu: Chuyển đổi xung từ cảm biến thành tín hiệu điện, có thể là:

• Tín hiệu xung (pulse)
• Analog 4–20mA
• Modbus RTU/RS485
• Hoặc hiển thị trực tiếp lưu lượng qua màn hình LCD

Mạch hiển thị và vỏ bảo vệ: Một số đồng hồ có tích hợp màn hình LCD hiển thị tổng lưu lượng, lưu lượng tức thời, tốc độ dòng chảy… Toàn bộ được bảo vệ bằng lớp vỏ chắc chắn, có thể đạt cấp chống nước IP65 – IP68 tùy phiên bản.

Bộ phận kết nối điện và tín hiệu: Thường là cổng kết nối kiểu PG, M12 hoặc đầu nối terminal block cho phép kết nối thiết bị ngoại vi một cách dễ dàng.

Ưu điểm của đồng hồ đo lưu lượng tuabin ren trong

Ưu điểm của đồng hồ đo lưu lượng tuabin ren trong rất rõ ràng và thực tiễn, đặc biệt phù hợp với các hệ thống đo lưu lượng có kích thước nhỏ. Dưới đây là những lợi thế nổi bật:

Độ chính xác cao: Đồng hồ tuabin ren trong cho kết quả đo chính xác với độ sai số thấp, thường chỉ từ ±0.5% đến ±1% (tùy dòng sản phẩm và điều kiện vận hành). Đặc biệt hiệu quả khi đo chất lỏng sạch, không có tạp chất.

Phản hồi nhanh và ổn định: Nhờ thiết kế cánh tuabin quay mượt, thiết bị phản ứng rất nhanh với sự thay đổi lưu lượng. Điều này giúp ghi nhận các dao động nhỏ trong hệ thống, lý tưởng cho các ứng dụng cần giám sát liên tục.

Thiết kế nhỏ gọn, dễ lắp đặt: Với kiểu kết nối ren trong, đồng hồ có thể được lắp dễ dàng vào hệ thống đường ống có kích thước từ DN4 đến DN40 mà không cần kết cấu phức tạp. Điều này giúp tiết kiệm không gian và công lắp đặt.

Giá thành hợp lý: So với các loại đồng hồ đo lưu lượng khác như điện từ hay siêu âm, đồng hồ tuabin có mức giá đầu tư ban đầu dễ chịu hơn, phù hợp với nhiều quy mô dự án từ nhỏ đến vừa.

Tùy chọn đầu ra đa dạng: Người dùng có thể lựa chọn tín hiệu đầu ra phù hợp với hệ thống hiện có như xung, 4–20mA, Modbus RTU… Điều này giúp tích hợp dễ dàng vào hệ thống giám sát tự động hóa.

Độ bền cơ học cao: Các bộ phận như thân đồng hồ, rotor, trục… được làm từ vật liệu bền vững, chịu ăn mòn và chịu áp lực tốt, đảm bảo thiết bị hoạt động ổn định trong thời gian dài, kể cả trong môi trường có áp suất cao.

Phù hợp nhiều lĩnh vực: Từ công nghiệp nhẹ, hệ thống cấp nước sinh hoạt, ngành thực phẩm – đồ uống, đến xử lý nước, đồng hồ tuabin ren trong đều có thể đáp ứng nhờ sự linh hoạt và tính ứng dụng cao.

Ứng dụng đồng hồ đo lưu lượng tuabin ren trong

Đồng hồ đo lưu lượng tuabin ren trong được ứng dụng rất rộng rãi nhờ khả năng đo chính xác, phản hồi nhanh và thiết kế nhỏ gọn phù hợp với nhiều hệ thống đường ống kích thước nhỏ. Thiết bị này đặc biệt hiệu quả khi dùng để đo các chất lỏng sạch, không có tạp chất, với tốc độ dòng chảy ổn định. Dưới đây là những lĩnh vực ứng dụng tiêu biểu:

Trong ngành thực phẩm và đồ uống, đồng hồ tuabin ren trong thường được lắp đặt trong các dây chuyền sản xuất để đo nước tinh khiết, siro, sữa, nước giải khát, rượu hoặc bia. Ưu điểm lớn nhất là khả năng đo nhanh, độ chính xác cao và độ ổn định lâu dài. Ngoài ra, vật liệu thân thiện với vệ sinh thực phẩm cũng giúp thiết bị phù hợp với các tiêu chuẩn an toàn trong ngành.

Trong các hệ thống cấp nước dân dụng và công nghiệp, đồng hồ tuabin ren trong đóng vai trò là thiết bị đo lưu lượng ở các điểm nhánh như đầu ra bồn chứa, hệ thống bơm nhỏ hoặc các thiết bị xử lý nước mini. Nhờ khả năng hoạt động ổn định với lưu lượng nhỏ và dễ lắp đặt trên các đường ống DN4 đến DN40, thiết bị này rất phù hợp với hộ gia đình, chung cư, xưởng sản xuất nhỏ và trạm cấp nước phụ.

Đối với lĩnh vực dầu khí và hóa chất nhẹ, đồng hồ tuabin ren trong có thể sử dụng để đo các loại chất lỏng có độ nhớt thấp như xăng, dầu diesel, ethanol, cồn công nghiệp hoặc các dung dịch hòa tan nhẹ. Thiết bị thường được lắp đặt trong hệ thống bơm, xe bồn, hoặc dây chuyền chiết rót nhờ độ chính xác và khả năng đọc lưu lượng tức thời.

Trong dược phẩm và phòng thí nghiệm, thiết bị này được lựa chọn do yêu cầu cao về độ chính xác và độ lặp lại của phép đo. Với các môi trường cần kiểm soát nghiêm ngặt về thể tích chất lỏng, đồng hồ tuabin ren trong đóng vai trò kiểm tra, giám sát lưu lượng nhỏ, hỗ trợ các công đoạn điều chế, pha loãng hoặc chiết xuất.

Ngoài ra, trong ngành xử lý nước, đồng hồ còn được ứng dụng trong các hệ thống lọc RO, xử lý nước thải, hoàn nguyên cột lọc hoặc giám sát lượng nước tái sử dụng. Sự linh hoạt trong tín hiệu đầu ra giúp thiết bị dễ dàng tích hợp vào các hệ thống điều khiển trung tâm như PLC, SCADA hoặc các bộ điều khiển tự động, từ đó hỗ trợ tối ưu hóa vận hành và tiết kiệm chi phí.

Địa chỉ cung cấp đồng hồ đo lưu lượng tuabin ren trong uy tín, chất lượng và chính hãng

Đồng Hồ Đo Lưu Lượng là một trong những địa chỉ uy tín hàng đầu tại Việt Nam chuyên cung cấp đồng hồ đo lưu lượng tuabin ren trong chính hãng, chất lượng cao, với đầy đủ giấy tờ kiểm định, chứng chỉ xuất xứ và bảo hành rõ ràng. Tại đây, khách hàng có thể yên tâm về nguồn gốc xuất xứ sản phẩm, cam kết 100% nhập khẩu chính hãng từ các thương hiệu nổi tiếng như Nixon, FLOMEC, GPI, Oval, Tokico, v.v…

Với hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị đo lường công nghiệp, chúng tôi không chỉ cung cấp sản phẩm mà còn hỗ trợ kỹ thuật tận tâm, tư vấn giải pháp phù hợp cho từng ứng dụng cụ thể – từ cấp nước, thực phẩm, hóa chất đến dược phẩm hay phòng thí nghiệm. Bên cạnh đó, công ty còn hỗ trợ giao hàng nhanh toàn quốc, dịch vụ bảo hành 12 tháng, và kiểm định theo yêu cầu cho các công trình yêu cầu hồ sơ pháp lý rõ ràng.

Nếu bạn đang cần mua đồng hồ tuabin ren trong với kích thước từ DN4 đến DN40, hoặc cần hỗ trợ kỹ thuật để lựa chọn đúng model theo lưu lượng, áp suất hay nhiệt độ làm việc, hãy liên hệ tới chúng tôi để được tư vấn chi tiết nhất.

Nếu quan tâm đến sản phẩm, quý khách vui lòng liên hệ tới các thông tin sau của chúng tôi!
