Đồng hồ đo lưu lượng Vortex
Đồng hồ đo lưu lượng Vortex | Chính hãng – Bền bỉ – BH 12 tháng
Hiện nay, hầu hết các ngành công nghiệp đều cần sử dụng thiết bị đo lường và van công nghiệp để đảm bảo hệ thống vận hành hiệu quả, ổn định và an toàn. Việc trang bị các thiết bị này giúp giám sát tình trạng bên trong đường ống, phát hiện và xử lý kịp thời các sự cố, tránh tổn thất kinh tế không đáng có.
Trong số các thiết bị đo lưu lượng phổ biến, đồng hồ đo lưu lượng Vortex đóng vai trò quan trọng, được ứng dụng rộng rãi trong nhiều hệ thống. Nhờ nguyên lý đo dựa trên hiệu ứng xoáy Karman, thiết bị này mang lại độ chính xác cao và độ bền vượt trội, phù hợp với nhiều loại lưu chất khác nhau.
Để hiểu rõ hơn về đặc điểm, nguyên lý hoạt động và ứng dụng của đồng hồ đo lưu lượng Vortex, hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Vài nét về đồng hồ đo lưu lượng Vortex
Đồng hồ đo lưu lượng Vortex là thiết bị chuyên dụng trong các hệ thống hơi nóng, khí nén, hơi bão hòa, hay các lưu chất có nhiệt độ và áp suất cao. Thiết bị này được ứng dụng rộng rãi trong các nhà máy công nghiệp, khu chế xuất, phòng thí nghiệm và thậm chí cả nhà máy hạt nhân.
Để đảm bảo độ bền và khả năng hoạt động ổn định trong môi trường khắc nghiệt, đồng hồ đo Vortex được chế tạo từ vật liệu inox cao cấp. Phần thân đồng hồ bao gồm lòng ống đo, thanh chắn và ống bù nhiệt, thường được gia công từ SS304 hoặc SS316 – những loại thép không gỉ có độ cứng cao, chống oxy hóa, chịu hóa chất và mài mòn tốt.
Bộ chuyển đổi tín hiệu (Converter) cũng được bảo vệ trong một hộp hợp kim chắc chắn, giúp duy trì độ chính xác của phép đo trong nhiều điều kiện khác nhau. Thiết bị sử dụng màn hình LED LCD đa tia, hiển thị rõ ràng các thông số và hỗ trợ reset nhanh chóng qua nút bấm hồng ngoại.
Khác với các đồng hồ đo lưu lượng thông thường, dòng Vortex hoạt động dựa trên nguyên lý tạo xoáy Kármán. Khi lưu chất đi qua, dòng chảy sẽ hình thành các xoáy dao động, tạo ra xung điện tỷ lệ thuận với vận tốc dòng chảy. Nhờ cảm biến điện từ, thiết bị có thể đo chính xác lưu lượng tổng, lưu lượng tức thời và tốc độ dòng chảy. Dữ liệu đo được có thể truyền về tủ điện PLC, giúp người vận hành dễ dàng kiểm soát và giám sát hệ thống.
Hiện nay, đồng hồ đo lưu lượng Vortex đang được phân phối tại ĐHĐLL với chất lượng đảm bảo, nhập khẩu chính hãng từ Đài Loan và Hàn Quốc, cam kết giá thành tốt nhất. Liên hệ ngay để được tư vấn chi tiết và nhận báo giá chính xác.
Hơi bão hòa và hơi quá nhiệt là gì?
- Hơi bão hòa (Saturated Steam): Là trạng thái hơi nước được tạo thành khi nước lỏng được đun nóng đến điểm hóa hơi tại một mức áp suất nhất định.
- Hơi quá nhiệt (Superheated Steam): Là hơi nước tiếp tục được gia nhiệt sau khi hóa hơi, khiến nhiệt độ của nó cao hơn so với hơi bão hòa ở cùng một mức áp suất.
Hai trạng thái này có những ứng dụng khác nhau trong công nghiệp, đặc biệt là trong các hệ thống nhiệt và truyền động hơi nước.
Thông số kỹ thuật của đồng hồ đo lưu lượng Vortex
- Kích thước: DN15 – DN600
- Độ sai số: ± 0.3%
- Vật liệu thân: Inox 304, Inox 316
- Màn hình hiển thị: LED, LCD
- Độ chống nước: Chuẩn IP67, IP68
- Điện áp sử dụng: 220V AC, 24V DC/AC
- Tín hiệu đầu ra: 4 ÷ 20 mA/HART protocol, ngõ ra tần số 2÷8KHz, giao tiếp qua RS485 để kết nối với tủ PLC hoặc máy tính
- Đơn vị đo: m³/h, L/h
- Chức năng đo: Đo lưu lượng tức thời và lưu lượng tổng
- Độ chịu nhiệt: 0°C ÷ 180°C
- Áp lực làm việc: 16 bar – PN16 – 16 kgf/cm²
- Môi trường làm việc: Nước sạch, nước thải, hóa chất, hơi nóng, khí nóng
- Vật liệu bên trong: Cảm biến (Sensor): Inox 316L; Gioăng: Teflon PTFE (chịu nhiệt và ăn mòn cao), Hastelloy hoặc Titan (chịu được axit và môi trường khắc nghiệt)
- Kiểu kết nối: Kết nối mặt bích theo tiêu chuẩn BS, DIN PN16
Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng Vortex

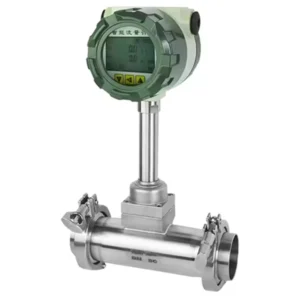

Cấu tạo của đồng hồ đo lưu lượng Vortex
Đồng hồ Vortex gồm có 3 thành phần chính:
Bộ chuyển đổi Converter: Bộ phận hiển thị và xử lý tín hiệu của đồng hồ đo lưu lượng Vortex được thiết kế chắc chắn trên trục đỡ, bao gồm nhiều thành phần quan trọng kết hợp với nhau để đảm bảo hoạt động chính xác:
Bảng mạch điện tử: Chứa các chi tiết phức tạp như dây dẫn, chip xử lý, tụ điện… được lập trình sẵn để tiếp nhận tín hiệu cảm biến nhanh chóng và tính toán chính xác lưu lượng dòng chảy.
Dây nối nguồn điện và dây tín hiệu:
- Dây nối nguồn điện input liên kết với hệ thống cung cấp điện, sử dụng nguồn 24V hoặc pin 3.6V.
- Dây tín hiệu kết nối với hệ thống tủ điều khiển trung tâm PLC thông qua tín hiệu output 4-20mA.
Màn hình hiển thị: Dạng LED LCD, thể hiện liên tục và rõ ràng các thông số quan trọng như lưu lượng tổng, lưu lượng tức thời và vận tốc dòng chảy tại thời điểm đo.
Các nút bấm điều chỉnh: Trên mặt hiển thị có các nút bấm giúp người dùng dễ dàng tùy chỉnh thông tin hiển thị theo nhu cầu sử dụng.
Thân đồng hồ
Toàn thân đồng hồ đo lưu lượng Vortex được chế tạo từ inox 304 hoặc inox 316, giúp thiết bị chịu được nhiệt độ và áp suất cao. Bên trong đồng hồ bao gồm các bộ phận quan trọng:
- Thanh chắn buff: Gắn vuông góc bên trong lòng ống đo, làm từ inox 316 chống gỉ sét. Bộ phận này có nhiệm vụ chia đôi dòng chảy, tạo hiện tượng xoáy Kármán – nguyên lý hoạt động chính của đồng hồ đo dạng Vortex.
- Lòng ống đo: Được đục rỗng với độ dày tiêu chuẩn để chịu áp lực cao. Tại điểm cao nhất của lòng ống đo, các cảm biến (sensor) được gắn cố định để thu nhận tín hiệu đo. Phần mặt bích được đúc liền thân với lòng ống, giúp kết nối đồng hồ với đường ống một cách chắc chắn.
- Trục kết nối: Có thiết kế dạng trụ tròn, chiều dài điều chỉnh theo kích thước đồng hồ. Trục kết nối giúp gắn chặt bộ chuyển đổi tín hiệu (Converter) với thân đồng hồ, đảm bảo thiết bị hoạt động ổn định trên đường ống.

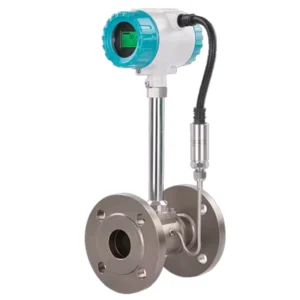

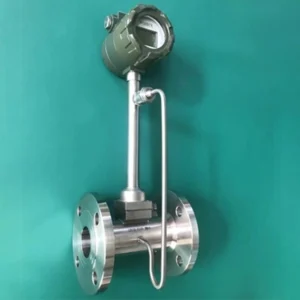

Ống bù nhiệt
Đây là bộ phận được thiết kế dành riêng cho đồng hồ đo lưu lượng Vortex khi đo các lưu chất dạng hơi và khí. Ống bù nhiệt có cấu tạo xoắn bằng inox, được gắn thêm bộ phận bù nhiệt độ, giúp tự động đo và bù đắp nhiệt lượng thất thoát trong quá trình vận hành. Nhờ đó, đồng hồ luôn hoạt động ổn định, đảm bảo độ chính xác cao ngay cả trong môi trường có biến động nhiệt độ lớn.
Nguyên lý hoạt động của đồng hồ đo lưu lượng Vortex
Trong mỗi đồng hồ Vortex, một thanh chắn được lắp đặt giữa đường ống nhằm tạo tác động lên dòng chảy. Phía sau thanh chắn là cảm biến cơ khí, có khả năng phát hiện sự chênh lệch áp suất rất nhỏ trong lưu chất.
Khi không có lưu lượng chảy qua, dòng xoáy không hình thành. Khi lưu chất bắt đầu di chuyển và đạt đến một vận tốc nhất định, các dòng xoáy dần xuất hiện phía sau thanh chắn. Những dòng xoáy này hình thành đều đặn, luân phiên ở hai phía của thanh chắn và di chuyển theo dòng chảy.
Sự chênh lệch áp suất giữa các vùng cao và thấp phía sau thanh chắn tạo ra hiện tượng Karman Vortex Street. Tần suất xuất hiện của các dòng xoáy này tỷ lệ thuận với vận tốc dòng chảy và được cảm biến cơ khí ghi nhận chính xác.
Khoảng cách giữa hai dòng xoáy liên tiếp tương ứng với một thể tích lưu chất xác định. Bằng cách đếm số dòng xoáy đi qua đồng hồ, ta có thể tính toán tổng lưu lượng. Tốc độ dòng chảy càng cao, tần số dòng xoáy đo được càng lớn.
Tần số xoáy được tính theo công thức:
F = (St . V)/D
Trong đó:
- F: Tần số xoáy Karman
- St: Hằng số Strouhal
- V: Vận tốc dòng chảy
- D: Chiều rộng thanh chắn
Các bước bảo dưỡng đồng hồ đo lưu lượng Vortex
Sau một thời gian hoạt động, đồng hồ đo hơi nóng điện tử bù nhiệt Vortex có thể bị bám bẩn hoặc gặp một số trục trặc. Việc bảo dưỡng định kỳ sẽ giúp thiết bị duy trì trạng thái ổn định, an toàn, chính xác và kéo dài tuổi thọ. Dưới đây là các bước thực hiện:
Bước 1: Ngắt nguồn và tháo đồng hồ
- Ngắt nguồn điện cung cấp cho đồng hồ.
- Chặn dòng chảy của lưu chất để đảm bảo an toàn.
- Tiến hành tháo đồng hồ đo hơi nóng điện tử bù nhiệt Vortex ra khỏi hệ thống đường ống.
Bước 2: Vệ sinh tổng thể
- Làm sạch toàn bộ bề mặt trong và ngoài đồng hồ.
- Kiểm tra và vệ sinh vị trí lắp đặt trên đường ống để loại bỏ bụi bẩn, cặn bám có thể ảnh hưởng đến phép đo.
Bước 3: Kiểm tra dây kết nối
- Kiểm tra dây nguồn điện xem có đảm bảo độ kín không.
- Đảm bảo không có tình trạng đứt gãy hoặc lỏng lẻo trong hệ thống dây tín hiệu.
Bước 4: Kiểm tra hoạt động của đồng hồ
- Kiểm tra thông tin hiển thị trên đồng hồ, bao gồm lưu lượng tổng, lưu lượng tức thời và các thông số liên quan.
- Nếu thiết bị đo lường không chính xác, cần hiệu chuẩn lại để đảm bảo hoạt động chính xác.
Bước 5: Lắp đặt và ghi nhận bảo dưỡng
- Lắp đồng hồ trở lại vị trí cũ theo đúng hướng dẫn sử dụng.
- Ghi chép lại thời gian bảo dưỡng để thuận tiện cho việc giám sát, kiểm tra và bảo dưỡng lần tiếp theo.
Một vài câu hỏi thường gặp về đồng hồ đo lưu lượng Vortex
Đồng hồ đo lưu lượng Vortex có sử dụng để đo nước, chất lỏng được hay không
Không chỉ được sử dụng cho các lưu chất như hơi nóng, khí nén hay hơi bão hòa, đồng hồ đo lưu lượng Vortex còn có khả năng đo lường chính xác đối với chất lỏng và nước thông thường.
Tuy nhiên, do giá thành tương đối cao và sự cạnh tranh mạnh mẽ từ nhiều dòng đồng hồ nước khác trên thị trường, thiết bị này chủ yếu được ứng dụng trong các hệ thống đo khí, hơi tại các nhà máy công nghiệp, xưởng sản xuất lớn,… nơi yêu cầu độ chính xác cao và khả năng chịu áp lực tốt.
Khi lắp đặt đồng hồ đo lưu lượng Vortex cần lưu ý những gì
Khi lắp đặt bất kỳ thiết bị đo lưu lượng nào, đặc biệt là đồng hồ đo lưu lượng hơi nóng Vortex, người thi công cần nắm rõ các thông số kỹ thuật của sản phẩm cũng như hệ thống cần lắp đặt để đảm bảo tính chính xác và hiệu quả.
Một thiết bị dù có chất lượng cao đến đâu, nếu lắp đặt sai hoặc sử dụng không đúng cách, có thể làm giảm hiệu suất, thậm chí gây hư hỏng hoặc sự cố nghiêm trọng như cháy nổ.
Do đó, các chuyên viên kỹ thuật của ĐHĐLL xin chia sẻ một số lưu ý quan trọng khi lắp đặt đồng hồ đo lưu lượng Vortex:
- Tránh rung động lớn: Không lắp đặt tại các vị trí có độ rung cao. Nếu vị trí bắt buộc, cần có biện pháp gia cố để giảm rung, đảm bảo ổn định cho thiết bị.
- Vị trí lắp đặt hợp lý: Không lắp tại các khúc cua gấp, đường ống lệch tâm hoặc có thay đổi kích thước đột ngột. Khoảng cách tối thiểu từ đầu vào đến đồng hồ là 10 lần đường kính ống, và đầu ra là 5 lần đường kính ống.
- Hạn chế nhiễu tín hiệu: Tránh lắp gần động cơ điện, biến áp, biến tần hoặc các thiết bị phát ra nhiễu để đảm bảo đồng hồ đo hoạt động chính xác.
- Bảo vệ khỏi tác động môi trường: Nếu lắp đặt ngoài trời, cần che chắn để tránh ảnh hưởng từ mưa, nắng, hóa chất hoặc va đập cơ học.
- Đảm bảo tiếp đất: Như tất cả các thiết bị đo điện tử khác, đồng hồ Vortex cần được nối đất an toàn.
- Kiểm soát chất lượng lưu chất: Lưu chất đi vào đồng hồ phải sạch, không lẫn tạp chất hoặc rác thải, đồng thời lưu lượng cần ổn định và lấp đầy lòng ống đo.
- Lắp đặt theo hướng dòng chảy: Đồng hồ có thể lắp theo chiều ngang, thẳng đứng hoặc chôn ngầm, nhưng cần đảm bảo hướng lắp đặt trùng với hướng chỉ định trên thân. Không nên lắp ở đường ống đi xuống, nơi có áp suất lớn và không ổn định.
- Chọn gioăng đệm phù hợp: Kích thước gioăng phải lớn hơn đường kính trong của mặt bích 1-2mm để đảm bảo độ kín khít.
Đồng hồ đo lưu lượng hơi nóng điện tử bù nhiệt Vortex được sử dụng ở đâu
Một số ứng dụng tiêu biểu của đồng hồ đo lưu lượng Vortex trên thị trường hiện nay có thể kể đến như:
- Hệ thống đường ống công nghiệp: Đồng hồ Vortex được sử dụng rộng rãi trong các đường ống dẫn khí gas, khí nén, khí nóng, hơi nước… nhờ khả năng đo chính xác và chịu áp suất cao. Thiết bị này giúp đảm bảo an toàn tuyệt đối, ngăn ngừa nguy cơ cháy nổ do quá áp trong quá trình vận hành.
- Ngành công nghiệp khai thác và năng lượng: Trong lĩnh vực khai thác dầu mỏ, dầu khí, điện hạt nhân, nhiệt điện…, đồng hồ đo hơi nóng Vortex đóng vai trò quan trọng trong việc kiểm soát lưu lượng và giám sát chặt chẽ hoạt động hệ thống, giúp tối ưu hiệu suất vận hành.
- Xử lý khí thải, xả thải công nghiệp: Thiết bị này được lắp đặt ở các hệ thống xả thải, xử lý khí thải tại các nhà máy sản xuất, khu công nghiệp, xưởng chế tạo… nhằm đo đếm, thống kê lưu lượng khí thải để có phương án xử lý phù hợp, góp phần giảm thiểu tác động xấu đến môi trường.
- Ngành công nghiệp chế biến và sản xuất: Đồng hồ đo lưu lượng Vortex giúp nâng cao năng suất và tối ưu quy trình vận hành trong các nhà máy sản xuất thực phẩm, đồ uống, rượu bia, bánh kẹo, thức ăn chăn nuôi… Ngoài ra, nó còn được ứng dụng trong hệ thống cấp nước sạch và xử lý nước thải tại các đô thị, khu công nghiệp.
Mua đồng hồ đo lưu lượng dạng Vortex ở đâu chính hãng, giá rẻ
Bạn đang tìm kiếm đồng hồ đo lưu lượng Vortex cho hệ thống của mình? Bạn cần được tư vấn chi tiết và hỗ trợ lắp đặt chuyên nghiệp? Hay bạn đang phân vân lựa chọn đơn vị cung cấp uy tín và đáng tin cậy?
Công ty ĐHĐLL tự hào là nhà nhập khẩu và phân phối chính hãng đồng hồ đo lưu lượng Vortex từ Hàn Quốc, Đài Loan. Với nhiều năm kinh nghiệm trong ngành, chúng tôi đã cung cấp hàng trăm nghìn sản phẩm chất lượng cao, trở thành đối tác tin cậy của nhiều doanh nghiệp trên toàn quốc.
Chúng tôi không ngừng cải tiến, mở rộng danh mục sản phẩm nhằm mang đến giải pháp tối ưu giúp khách hàng nâng cao hiệu suất và tiết kiệm chi phí. Đội ngũ chuyên viên giàu kinh nghiệm luôn sẵn sàng tư vấn, hỗ trợ khách hàng chọn lựa thiết bị phù hợp nhất với nhu cầu sử dụng.
Kho hàng rộng rãi, trữ sẵn nhiều loại sản phẩm khác nhau như van bướm, van bi, van cầu, van cổng… cùng các dòng đồng hồ đo nước thải, nước sinh hoạt, nước nóng từ DN15-DN1000 với đa dạng chất liệu như đồng, gang, thép, inox, nhựa.
Chúng tôi mong muốn trở thành đối tác đáng tin cậy của bạn trong các dự án sắp tới. Hãy liên hệ ngay để được tư vấn và phục vụ tận tình. Hẹn gặp lại trong những bài viết tiếp theo!
