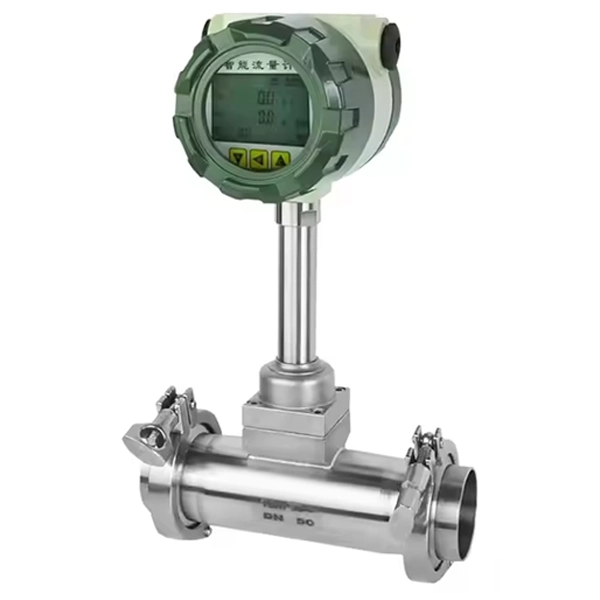

Đồng hồ đo lưu lượng Vortex dạng clamp

Đôi nét về đồng hồ đo lưu lượng Vortex dạng clamp

Đồng hồ đo lưu lượng Vortex dạng clamp là phiên bản thiết kế đặc biệt dành riêng cho các hệ thống yêu cầu vệ sinh cao như ngành thực phẩm, đồ uống, dược phẩm và sinh học. Khác với kiểu kết nối mặt bích hay ren thông thường, dạng clamp sử dụng kết nối kẹp nhanh (tri-clamp), giúp lắp đặt – tháo lắp dễ dàng mà không cần dùng dụng cụ chuyên dụng. Đây là lựa chọn lý tưởng cho các hệ thống cần vệ sinh định kỳ hoặc cần tháo rời thiết bị nhanh chóng.

Thiết kế đồng hồ dạng clamp thường nhỏ gọn, không sử dụng bộ phận chuyển động cơ học nên giảm thiểu ma sát và hạn chế tích tụ cặn bẩn. Vật liệu chế tạo chủ yếu là inox 316L – đạt tiêu chuẩn an toàn vệ sinh thực phẩm, chịu được ăn mòn và thích hợp với môi trường làm việc có độ ẩm cao, áp suất thay đổi thường xuyên. Thiết bị cũng có khả năng chịu được nhiệt độ lên tới 180°C, đáp ứng tốt các ứng dụng sử dụng hơi nước trong tiệt trùng và gia nhiệt.

Đồng hồ Vortex clamp vẫn giữ nguyên nguyên lý hoạt động – đo lưu lượng dựa trên tần số các xoáy khí tạo ra khi dòng chất lỏng hoặc hơi đi qua vật cản. Tín hiệu đo được chuyển đổi thành dòng analog hoặc xung để truyền về hệ thống điều khiển. Một số model còn tích hợp màn hình hiển thị tại chỗ, cảm biến đo nhiệt độ hoặc áp suất, giúp nâng cao độ chính xác và khả năng quản lý dữ liệu vận hành.

Thông số kỹ thuật:

• Kích thước kết nối: DN15 ~ DN300, dạng clamp tiêu chuẩn ISO/DIN/SMS
• Vật liệu: Inox 316L, gioăng EPDM/PTFE/Viton
• Nhiệt độ làm việc: -10°C đến 180°C (tùy model lên đến 230°C)
• Áp suất tối đa: 16 bar (có thể đến 25 bar)
• Độ chính xác: ±1.0% giá trị đo
• Nguồn cấp: 24VDC hoặc pin lithium
• Tín hiệu ra: 4-20mA, xung, Modbus RS485, HART (tuỳ chọn)
• Cấp bảo vệ: IP65/IP67
• Tùy chọn thêm: Cảm biến nhiệt độ, áp suất, màn hình LCD, truyền không dây

Nguyên lý hoạt động của đồng hồ đo lưu lượng Vortex dạng clamp

Đồng hồ đo lưu lượng Vortex dạng clamp hoạt động dựa trên hiện tượng tạo xoáy Kármán (Kármán vortex street). Khi hơi nước, chất lỏng hoặc khí đi qua một vật cản hình trụ được đặt bên trong ống đo, dòng chảy sẽ bị rối và tạo ra các xoáy tuần hoàn ở hai bên vật cản theo dạng đối xứng. Những xoáy này xuất hiện luân phiên với tần suất nhất định, gọi là tần số xoáy.

Tần số xoáy này tỉ lệ thuận với vận tốc dòng chảy. Cảm biến được đặt gần vùng tạo xoáy sẽ thu nhận các rung động hoặc áp suất dao động do xoáy tạo ra. Tín hiệu này sau đó được chuyển đổi thành tín hiệu điện và tính toán thành lưu lượng (tức thời và tổng) thông qua bộ xử lý tín hiệu.

Với thiết kế clamp, đồng hồ dễ dàng tháo lắp, vệ sinh mà không cần dụng cụ phức tạp, đặc biệt phù hợp với các hệ thống cần vệ sinh định kỳ như thực phẩm, đồ uống, dược phẩm. Đồng hồ có thể đo chính xác lưu lượng dù chất lỏng có thay đổi nhiệt độ hoặc áp suất, miễn là dòng chảy còn tạo được xoáy ổn định.

Cấu tạo của đồng hồ đo lưu lượng Vortex dạng clamp

• Thân đồng hồ: Là phần ống dẫn chính, được làm từ inox 316L – loại thép không gỉ chuyên dùng trong ngành thực phẩm và dược phẩm, có khả năng chống ăn mòn và chịu được nhiệt độ cao. Thân được thiết kế dạng clamp (Tri-Clamp), cho phép kết nối nhanh, dễ dàng tháo lắp và vệ sinh tại chỗ.
• Thanh tạo xoáy: Là bộ phận cố định nằm trong lòng ống, dùng để tạo ra các xoáy Kármán khi dòng chảy đi qua. Vị trí và hình dạng của thanh tạo xoáy được thiết kế chính xác để tạo ra tần số xoáy ổn định, tương ứng với tốc độ dòng chảy.
• Cảm biến thu nhận dao động: Nằm phía sau thanh tạo xoáy, cảm biến này có nhiệm vụ phát hiện dao động hoặc áp suất thay đổi do các xoáy gây ra. Cảm biến có thể là dạng áp điện, siêu âm hoặc cảm biến áp suất vi sai. Nó là thành phần then chốt để chuyển đổi dao động cơ học thành tín hiệu điện.
• Bộ xử lý tín hiệu: Tín hiệu từ cảm biến sẽ được xử lý, lọc nhiễu và chuyển đổi thành các thông số lưu lượng. Bộ xử lý thường được tích hợp trong đầu đồng hồ và có thể hiển thị dữ liệu trên màn hình LCD hoặc xuất ra tín hiệu 4-20mA, xung, Modbus RS485,…
• Màn hình hiển thị: Một số dòng có sẵn màn hình LCD hoặc OLED gắn tại chỗ, cho phép xem trực tiếp lưu lượng tức thời, lưu lượng tổng, nhiệt độ, cảnh báo lỗi…
• Phần kết nối clamp: Là hai đầu kết nối kiểu clamp tiêu chuẩn (DIN, ISO, 3A), có thể tháo lắp nhanh mà không cần dụng cụ, phù hợp với các hệ thống yêu cầu vệ sinh định kỳ như CIP/SIP.
• Gioăng: Thường làm bằng EPDM, PTFE hoặc Viton – đạt chuẩn FDA, chịu được áp suất và nhiệt độ cao, đảm bảo độ kín và an toàn vệ sinh trong quá trình đo.

Lợi ích khi sử dụng đồng hồ đo lưu lượng Vortex dạng clamp

Đồng hồ đo lưu lượng Vortex dạng clamp là một giải pháp tối ưu trong đo lường lưu lượng chất lỏng, khí và hơi nước trong các ngành công nghiệp yêu cầu độ chính xác và vệ sinh cao. Việc lựa chọn thiết bị này mang lại nhiều lợi ích nổi bật cả về kỹ thuật lẫn kinh tế.

Dễ dàng lắp đặt, tháo rời và vệ sinh

Với thiết kế kết nối clamp (hay còn gọi là Tri-Clamp), đồng hồ cho phép tháo lắp nhanh mà không cần dụng cụ chuyên dụng. Điều này cực kỳ hữu ích trong các hệ thống cần vệ sinh định kỳ như sản xuất thực phẩm, nước giải khát, sữa, bia, dược phẩm và mỹ phẩm. Nhờ kết nối nhanh, người vận hành có thể tháo đồng hồ ra để kiểm tra, làm sạch hoặc hiệu chuẩn trong vài phút, rút ngắn thời gian dừng máy và tăng hiệu suất vận hành.

Tuân thủ tiêu chuẩn vệ sinh công nghiệp cao

Toàn bộ bề mặt tiếp xúc với lưu chất được làm từ inox 316L – vật liệu đạt chuẩn FDA, có khả năng chống ăn mòn và không phản ứng hóa học với sản phẩm. Thiết kế bên trong nhẵn mịn, không có góc chết, giúp tránh tích tụ cặn bẩn, vi khuẩn và dễ dàng làm sạch bằng quy trình CIP/SIP. Đây là yêu cầu bắt buộc trong các ngành chế biến thực phẩm và dược phẩm.

Không có bộ phận chuyển động – Giảm hao mòn và bảo trì

Khác với đồng hồ cơ học truyền thống, Vortex không dùng bánh xe quay hay trục, nên không có sự mài mòn cơ học. Điều này đồng nghĩa với việc thiết bị có tuổi thọ lâu dài, ít hỏng hóc và gần như không cần bảo trì định kỳ. Đây là một lợi thế lớn về mặt chi phí vận hành trong dài hạn.

Đo được nhiều loại lưu chất

Đồng hồ có thể đo chính xác không chỉ chất lỏng (nước, hóa chất lỏng…) mà còn cả khí (khí nén, oxy, CO₂…) và hơi nước bão hòa. Từ đó giúp doanh nghiệp chỉ cần dùng một loại thiết bị cho nhiều ứng dụng, tiết kiệm ngân sách đầu tư.

Độ chính xác và ổn định cao

Cảm biến thu nhận dao động từ dòng xoáy có độ nhạy cao, kết hợp với bộ xử lý tín hiệu kỹ thuật số hiện đại, giúp cung cấp kết quả đo ổn định ngay cả trong điều kiện nhiệt độ và áp suất biến động. Một số dòng đồng hồ còn tích hợp bù nhiệt và áp để nâng cao độ chính xác.

Tương thích cao với hệ thống điều khiển tự động

Đồng hồ vortex clamp thường hỗ trợ nhiều giao thức tín hiệu như 4-20mA, xung, Modbus RTU, HART… giúp dễ dàng tích hợp vào hệ thống điều khiển trung tâm (PLC, SCADA, DCS). Việc này giúp đơn giản hóa quản lý và giám sát lưu lượng theo thời gian thực, từ xa.

Chịu được điều kiện làm việc khắc nghiệt

Với khả năng chịu nhiệt lên đến 180–230°C và áp suất lên đến 25 bar (tùy model), đồng hồ phù hợp với các môi trường công nghiệp khắt khe, đặc biệt là nơi sử dụng hơi nước, dung dịch nóng, hóa chất ăn mòn…

Tiết kiệm không gian, linh hoạt khi lắp đặt

Không yêu cầu đoạn ống thẳng dài phía trước và sau như nhiều loại lưu lượng kế khác, đồng hồ vortex clamp có thể lắp trong không gian hẹp mà vẫn đảm bảo độ chính xác. Thiết kế nhỏ gọn giúp tối ưu không gian đường ống, thuận tiện bố trí trong hệ thống phức tạp.

Tùy biến linh hoạt theo nhu cầu

Người dùng có thể tùy chọn nhiều tính năng nâng cao như tích hợp cảm biến đo nhiệt độ, cảm biến áp suất, bộ chuyển đổi lưu lượng khối lượng, hiển thị LCD tại chỗ, bộ ghi dữ liệu, thậm chí truyền tín hiệu không dây để quản lý từ xa.

Ứng dụng đồng hồ đo lưu lượng Vortex dạng clamp vào đường ống

Trong ngành thực phẩm và đồ uống

Đồng hồ Vortex dạng clamp được sử dụng rộng rãi trong các hệ thống xử lý và chiết rót nước, sữa, bia, rượu, nước giải khát… Thiết kế kết nối clamp giúp tháo lắp nhanh, phù hợp với yêu cầu vệ sinh thường xuyên theo tiêu chuẩn HACCP. Nhờ khả năng đo chính xác cả chất lỏng lẫn hơi, thiết bị giúp giám sát và kiểm soát chặt chẽ dòng lưu chất trong quy trình sản xuất.

Trong ngành dược phẩm và mỹ phẩm

Thiết bị được lắp trên các đường ống dẫn dung dịch thuốc, nước cất, nước khử ion hoặc dung dịch pha chế. Với vật liệu inox 316L và gioăng đạt chuẩn FDA, đồng hồ không gây phản ứng với dược chất, đảm bảo an toàn tuyệt đối cho sản phẩm. Việc vệ sinh bằng phương pháp CIP/SIP diễn ra thuận tiện nhờ kết nối clamp, tránh nguy cơ nhiễm chéo.

Trong hệ thống hơi nước và khí nén

Đồng hồ đo lưu lượng Vortex dạng clamp phù hợp để giám sát hơi nước bão hòa, khí nén, khí CO₂… sử dụng trong hệ thống trao đổi nhiệt, nồi hơi, thiết bị làm sạch hoặc sấy khô. Nhờ khả năng chịu áp và nhiệt tốt, đồng hồ đảm bảo độ chính xác cao trong điều kiện làm việc khắc nghiệt, giúp tiết kiệm năng lượng và giảm thất thoát.

Trong quy trình vệ sinh và hóa chất nhẹ

Các hệ thống sử dụng dung dịch CIP hoặc chất tẩy rửa đều có thể tích hợp đồng hồ vortex clamp để kiểm soát lưu lượng dòng chảy. Việc đảm bảo đủ lưu lượng và thời gian rửa là yếu tố then chốt để hệ thống đạt hiệu quả làm sạch, tránh ảnh hưởng đến chất lượng mẻ sản xuất sau.

Trong dây chuyền thử nghiệm và phòng lab

Với thiết kế nhỏ gọn, tháo lắp linh hoạt, đồng hồ vortex clamp rất phù hợp cho các ứng dụng nghiên cứu, mô hình thí điểm hoặc dây chuyền sản xuất nhỏ. Người dùng có thể nhanh chóng thay đổi vị trí lắp đặt, dễ dàng kiểm tra nhiều loại lưu chất khác nhau mà không tốn nhiều thời gian chuẩn bị.

Giải pháp đo lưu lượng đáng tin cậy và linh hoạt

Nhờ khả năng ứng dụng đa dạng, đo được nhiều loại chất, kết nối dễ bảo trì và tích hợp tốt với hệ thống điều khiển, đồng hồ đo lưu lượng Vortex dạng clamp trở thành lựa chọn hàng đầu cho các đường ống công nghiệp hiện đại.

ĐHĐLL – Địa chỉ cung cấp đồng hồ đo lưu lượng Vortex dạng clamp uy tín, giá rẻ và chất lượng cao

ĐHĐLL là đơn vị cung cấp đồng hồ đo lưu lượng Vortex dạng clamp uy tín, chất lượng cao và giá cả hợp lý. Chúng tôi chuyên phân phối các sản phẩm chính hãng đảm bảo nguồn gốc rõ ràng và đầy đủ chứng từ như CO, CQ, packing list. Với đa dạng mẫu mã và dải đo, khách hàng có thể chọn lựa các sản phẩm phù hợp với từng nhu cầu, từ thực phẩm, dược phẩm đến công nghiệp nặng.

Nhờ vào lợi thế nhập khẩu trực tiếp và kho hàng lớn sẵn có, Công ty cam kết cung cấp đồng hồ Vortex dạng clamp với mức giá cạnh tranh nhất thị trường. Chúng tôi cũng hỗ trợ chiết khấu cao cho các đại lý, công trình hoặc đơn hàng số lượng lớn, đồng thời giao hàng nhanh chóng trên toàn quốc. Đội ngũ kỹ sư của Công ty sẽ tư vấn và hỗ trợ khách hàng lựa chọn sản phẩm phù hợp, hướng dẫn lắp đặt, hiệu chuẩn và kết nối với các hệ thống điều khiển tự động như PLC, SCADA.

Chế độ bảo hành lên đến 12 tháng và chính sách hậu mãi rõ ràng giúp khách hàng yên tâm trong suốt quá trình sử dụng sản phẩm. Với hơn 10 năm kinh nghiệm trong ngành cung cấp thiết bị đo lưu lượng, chúng tôi tự tin là đối tác đáng tin cậy cho những doanh nghiệp tìm kiếm đồng hồ đo lưu lượng Vortex dạng clamp bền bỉ, chính hãng và chất lượng cao
