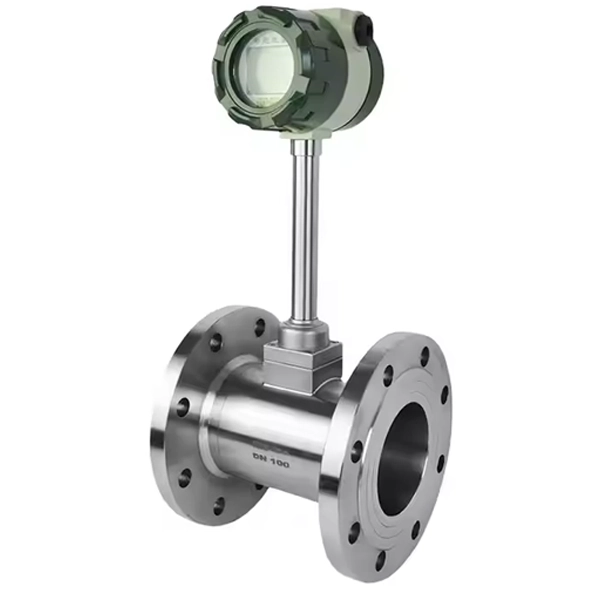

Đồng hồ đo lưu lượng vortex Emflow

Đôi nét về đồng hồ đo lưu lượng vortex Emflow

Đồng hồ đo lưu lượng vortex Emflow là thiết bị đo lưu lượng công nghiệp sử dụng nguyên lý tạo xoáy Kármán để xác định lưu lượng thể tích hoặc lưu lượng khối lượng của chất lỏng, khí và hơi. Sản phẩm này đến từ thương hiệu EM-FLOW của Đài Loan, một nhà sản xuất thiết bị đo lường uy tín với các giải pháp chất lượng cao và giá thành hợp lý.

Đồng hồ vortex Emflow có thiết kế gọn, vỏ bằng thép không gỉ, hoạt động ổn định trong điều kiện nhiệt độ và áp suất cao, phù hợp cho nhiều ngành công nghiệp. Một số model cao cấp tích hợp cảm biến nhiệt độ và áp suất, cho phép tính lưu lượng khối lượng của hơi nước hoặc khí nén mà không cần thiết bị phụ trợ.

Thiết bị hỗ trợ các tín hiệu đầu ra tiêu chuẩn như 4–20mA, xung, Modbus RTU, HART, dễ dàng kết nối với hệ thống điều khiển SCADA, DCS hoặc PLC. Đồng hồ được ứng dụng rộng rãi trong các hệ thống nồi hơi, đo hơi nước bão hòa, khí nén, khí tự nhiên, nước làm mát, dầu truyền nhiệt và một số dung dịch công nghiệp.

Nhờ không có bộ phận chuyển động, đồng hồ vận hành bền bỉ, ít bảo trì và có tuổi thọ cao, đặc biệt phù hợp với các hệ thống yêu cầu giám sát lưu lượng ổn định và liên tục. Đây là lựa chọn đáng tin cậy cho các doanh nghiệp đang tìm kiếm thiết bị đo lưu lượng hơi và khí với chi phí đầu tư hợp lý.

Thông số kỹ thuật của đồng hồ đo lưu lượng vortex Emflow

• Loại đồng hồ: Đồng hồ đo lưu lượng Vortex
• Môi trường: Khí nén, khí đốt, khí nitơ, khí oxi, chất lỏng,…
• Phạm vi nhiệt độ làm việc: -40℃ đến 350℃ (phụ thuộc vào chủng loại).
• Nhiệt độ làm việc: -40 ℃ đến 70℃
• Nguồn cấp điện: AC 220V, DC 12V~36V.
• Áp suất làm việc: 10 bar, 16 bar, 25 bar,…
• Tùy chọn vật liệu: Inox 304, inox 316
• Vật liệu: Tantalum, titanium, inox 316L,…
• Phạm vi đo lưu lượng: 6-40 m³/h, 10-80 m³/h, 25-200 m³/h,…
• Nguồn gốc: Đài Loan,…
• Bảo hành: 12 hoặc 18 tháng.

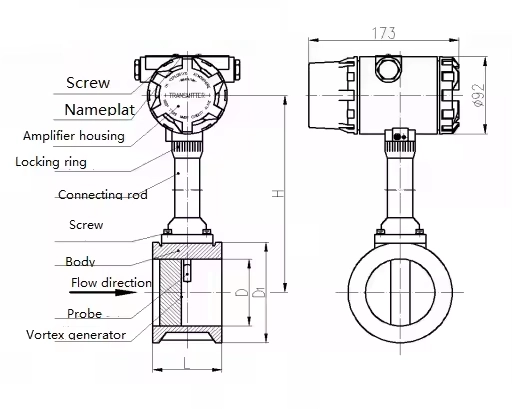

Cấu tạo của đồng hồ đo lưu lượng vortex Emflow

Thân đồng hồ (Flow Body): Là phần chịu áp lực trực tiếp từ dòng chảy, thường được chế tạo từ inox 304 hoặc inox 316 để đảm bảo độ bền, chống ăn mòn và chịu nhiệt tốt. Thân được thiết kế có khe tạo xoáy giúp hình thành dòng xoáy Kármán.

Thanh cản dòng (Bluff Body): Là bộ phận trung tâm bên trong thân đồng hồ, đóng vai trò tạo ra các xoáy phía sau khi dòng chảy đi qua. Tốc độ hình thành xoáy tỉ lệ với lưu lượng dòng chảy.

Cảm biến rung (Sensor): Được lắp phía sau thanh cản dòng để ghi lại tần số xoáy sinh ra từ dòng lưu chất. Cảm biến này thường là cảm biến piezoelectric hoặc cảm biến áp lực vi sai.

Bộ xử lý tín hiệu (Transmitter): Thu thập tín hiệu từ cảm biến, xử lý và chuyển đổi thành các dạng tín hiệu đầu ra tiêu chuẩn như 4–20mA, xung (pulse), Modbus RTU hoặc HART. Một số phiên bản còn tích hợp màn hình hiển thị LCD hoặc LED.

Bộ cảm biến nhiệt độ và áp suất (tùy chọn): Giúp đo trực tiếp các thông số nhiệt và áp suất của môi chất, từ đó tính toán chính xác lưu lượng khối lượng, đặc biệt hữu ích khi đo hơi nước hoặc khí.

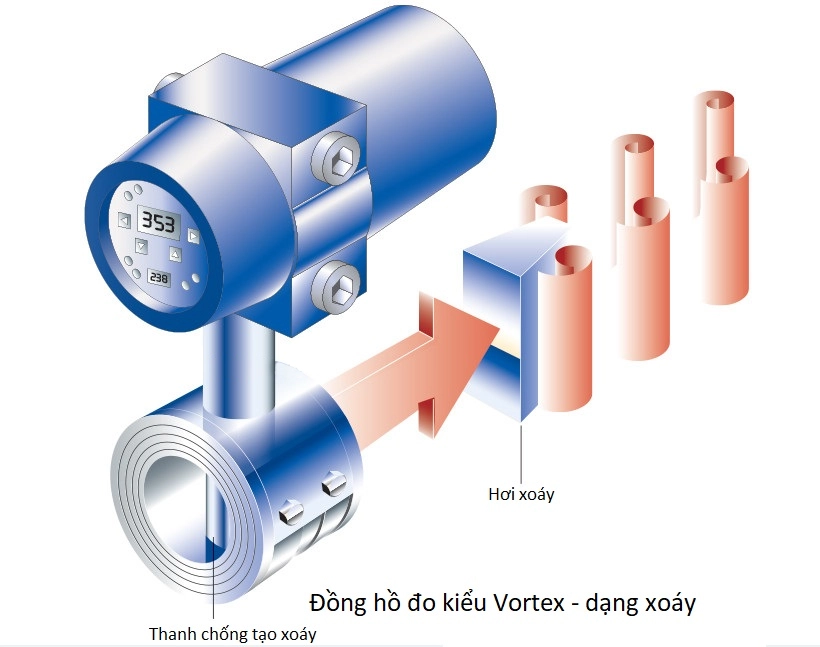

Nguyên lý hoạt động đồng hồ đo lưu lượng vortex Emflow

Đồng hồ đo lưu lượng vortex Emflow hoạt động dựa trên hiện tượng tạo xoáy Kármán (Kármán vortex street). Khi chất lưu (khí, hơi, chất lỏng) đi qua một vật cản hình trụ nhỏ gọi là “thanh cản dòng” đặt trong thân đồng hồ, nó tạo ra chuỗi xoáy luân phiên hai bên phía sau vật cản. Tần số xuất hiện của các xoáy này tỷ lệ thuận với tốc độ dòng chảy của chất lưu.

Một cảm biến đặt phía sau thanh cản dòng sẽ ghi lại dao động áp suất hoặc rung động do các xoáy gây ra. Tín hiệu thu được sẽ được truyền về bộ xử lý (transmitter), sau đó chuyển đổi thành tín hiệu dòng (4–20mA), xung hoặc tín hiệu kỹ thuật số như Modbus hoặc HART để hiển thị và kết nối với các hệ thống điều khiển. Nếu tích hợp cảm biến nhiệt độ và áp suất, thiết bị còn có thể tính toán lưu lượng khối lượng (mass flow) ngoài lưu lượng thể tích.

Ưu điểm của đồng hồ đo lưu lượng vortex Emflow

Thiết kế không bộ phận chuyển động: Đồng hồ vortex Emflow không sử dụng bánh quay, trục hay cánh, do đó không bị mài mòn cơ khí trong quá trình hoạt động. Điều này giúp giảm thiểu sự cố, tiết kiệm chi phí bảo trì và kéo dài tuổi thọ thiết bị, đặc biệt phù hợp với các hệ thống hoạt động liên tục.

Khả năng đo đa dạng chất lưu: Thiết bị đo chính xác lưu lượng của nhiều loại môi chất như khí nén, khí đốt, hơi nước bão hòa, hơi quá nhiệt, nitrogen, oxygen, và các loại chất lỏng có độ nhớt thấp. Nhờ đó, nó được ứng dụng linh hoạt trong các ngành công nghiệp như điện lực, hóa chất, dầu khí, thực phẩm – đồ uống và HVAC.

Độ chính xác và độ ổn định cao: Đồng hồ cho sai số thấp, ổn định lâu dài và ít bị ảnh hưởng bởi thay đổi nhiệt độ hay áp suất đột ngột. Một số phiên bản còn tích hợp bù nhiệt và áp, hỗ trợ tính lưu lượng khối lượng với độ chính xác cao hơn.

Tích hợp nhiều loại tín hiệu đầu ra: Emflow hỗ trợ các dạng tín hiệu tiêu chuẩn như 4–20mA, xung, cũng như các giao thức truyền thông kỹ thuật số như RS485 (Modbus RTU) và HART. Điều này giúp dễ dàng kết nối vào các hệ thống giám sát trung tâm như DCS, SCADA, PLC.

Vật liệu bền và tùy chọn mở rộng: Có thể lựa chọn vật liệu chế tạo như inox 304, inox 316 hoặc hợp kim đặc biệt để phù hợp với môi trường ăn mòn, áp suất cao hoặc nhiệt độ khắc nghiệt. Ngoài ra, thiết bị có thể tích hợp thêm cảm biến nhiệt độ, áp suất để nâng cao chức năng đo lường và giám sát.

Lắp đặt và vận hành đơn giản: Đồng hồ vortex Emflow có thể lắp theo chiều ngang hoặc dọc, không yêu cầu đoạn ống thẳng dài như các loại đồng hồ khác, giúp tiết kiệm không gian và chi phí lắp đặt.

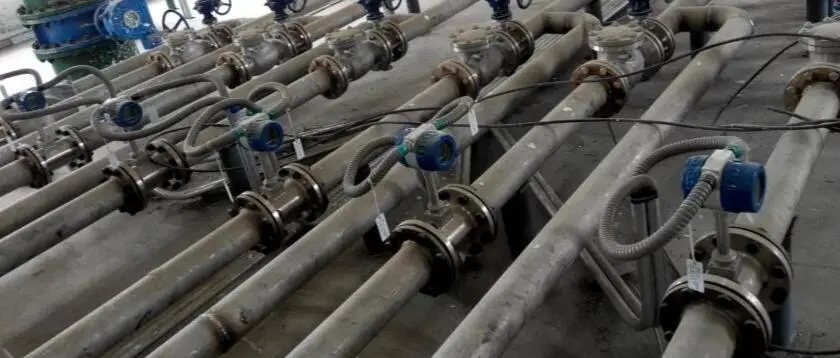

Ứng dụng đồng hồ đo lưu lượng vortex Emflow vào đường ống

Ứng dụng trong đo hơi (steam)

Vortex Emflow được ứng dụng cực kỳ hiệu quả để đo hơi bão hòa và hơi quá nhiệt trong các hệ thống nồi hơi, đường ống phân phối hơi cho nhà máy công nghiệp hoặc hệ thống HVAC. Vì loại đồng hồ này chịu được nhiệt độ và áp suất cao, nên rất phù hợp với các đường ống hơi có điều kiện làm việc khắc nghiệt.

Ứng dụng trong hệ thống khí công nghiệp

Dùng để đo các loại khí nén, khí nitơ, CO₂, khí tự nhiên không ăn mòn. Rất phổ biến trong nhà máy sản xuất, trạm cấp khí, hoặc hệ thống làm lạnh công nghiệp. Vortex Emflow cho độ chính xác ổn định ngay cả khi áp suất thay đổi.

Ứng dụng trong đường ống nước

Được lắp đặt trong các hệ thống đường ống nước sạch, nước làm mát, nước tuần hoàn trong nhà máy hoặc khu công nghiệp. Phù hợp với các hệ thống cần đo lưu lượng lớn, đường kính từ DN50 trở lên. Đồng hồ cho tín hiệu đầu ra 4-20mA dễ tích hợp vào hệ thống điều khiển.

Ứng dụng trong ngành thực phẩm – đồ uống

Dùng để đo nước, bia, rượu hoặc khí CO₂ trong quy trình sản xuất. Vortex Emflow loại thân inox 316L có thể dùng trong môi trường cần vệ sinh cao, lắp trên đường ống dẫn chất lỏng không nhớt trong nhà máy chế biến thực phẩm hoặc nhà máy bia.

Ứng dụng trong hệ thống xử lý hóa chất nhẹ

Trong một số trường hợp, vortex Emflow cũng được sử dụng để đo lưu lượng các dung dịch hóa chất không ăn mòn mạnh, nhờ vào cấu tạo thân inox và cảm biến chống ăn mòn. Ứng dụng thấy nhiều trong đường ống phân phối hóa chất trong nhà máy dệt, giấy, hoặc xử lý nước thải công nghiệp.

Địa chỉ cung cấp đồng hồ đo lưu lượng vortex Emflow giác uy tín, chất lượng, giá rẻ

Đồng Hồ Đo Lưu Lượng là địa chỉ hàng đầu tại Việt Nam chuyên cung cấp đồng hồ đo lưu lượng vortex Emflow với độ uy tín cao, chất lượng đảm bảo và mức giá cực kỳ cạnh tranh. Với hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị đo, van công nghiệp và tự động hóa, công ty cam kết chỉ phân phối các sản phẩm chính hãng từ những thương hiệu quốc tế, đảm bảo nguồn gốc xuất xứ rõ ràng, đầy đủ chứng chỉ CO, CQ, bảo hành chính hãng từ 12 tháng trở lên.

Không chỉ dừng lại ở việc bán thiết bị, ĐHĐLL còn đồng hành cùng khách hàng trong suốt quá trình sử dụng sản phẩm. Đội ngũ kỹ thuật giàu kinh nghiệm sẽ hỗ trợ tư vấn chọn model phù hợp với từng môi chất và điều kiện làm việc, thiết kế sơ đồ lắp đặt chi tiết, hướng dẫn kết nối tín hiệu về hệ thống điều khiển như PLC hoặc SCADA, và hỗ trợ hiệu chuẩn tận nơi khi cần thiết. Điều này đặc biệt quan trọng với các ứng dụng yêu cầu độ chính xác cao như đo hơi nóng, khí nén, nước làm mát hay CO₂ trong các dây chuyền sản xuất.

Về chính sách giá, công ty có ưu đãi rõ ràng cho từng nhóm khách hàng. Các đại lý, nhà thầu cơ điện, nhà máy sản xuất hay đơn vị thi công mua số lượng lớn sẽ nhận được mức chiết khấu cao, hỗ trợ kỹ thuật đi kèm và báo giá linh hoạt theo từng dự án. Đồng thời, công ty luôn có sẵn hàng mẫu để khách hàng kiểm tra chất lượng thực tế trước khi đặt mua số lượng lớn, đảm bảo tính minh bạch và uy tín trong mọi giao dịch.

Dịch vụ của ĐHĐLL phủ sóng toàn quốc với khả năng giao hàng nhanh, miễn phí nội thành tại các thành phố lớn, hỗ trợ kiểm định thiết bị theo yêu cầu, xuất hóa đơn VAT đầy đủ và rõ ràng. Ngoài ra, công ty cam kết đồng hành dài hạn trong bảo trì, sửa chữa và thay thế linh kiện khi cần thiết, giúp khách hàng yên tâm sử dụng thiết bị trong thời gian dài mà không lo phát sinh rủi ro kỹ thuật.

Nếu quan tâm tới sản phẩm, quý khách hàng vui lòng liên hệ tới các đường dây sau để biết thêm chi tiết!
