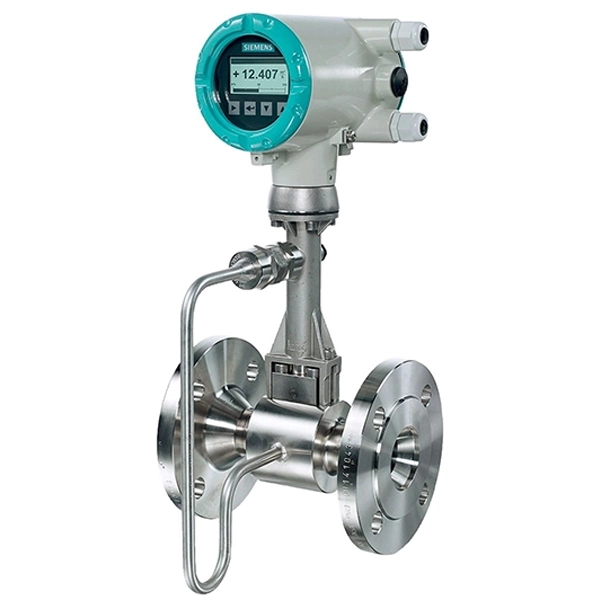

Đồng hồ đo lưu lượng Vortex Siemens Sitrans FX330

Giới thiệu về đồng hồ đo lưu lượng Vortex Siemens Sitrans FX330

Đồng hồ đo lưu lượng Vortex Siemens SITRANS FX330 là thiết bị đo lưu lượng Vortex tiên tiến, chuyên dùng cho các ứng dụng đo chất lỏng, khí và hơi trong công nghiệp. Với công nghệ đo Vortex, SITRANS FX330 cho phép đo lưu lượng chính xác mà không cần bộ phận chuyển động, giúp giảm thiểu bảo trì và tăng độ bền.

Thiết bị được trang bị màn hình hiển thị kỹ thuật số, hỗ trợ giao thức truyền thông hiện đại như HART, Modbus và Profibus, giúp tích hợp dễ dàng vào các hệ thống điều khiển. Ngoài ra, SITRANS FX330 có khả năng chịu áp suất và nhiệt độ cao, phù hợp với nhiều môi trường công nghiệp khắc nghiệt như nhà máy hóa chất, thực phẩm, dầu khí và HVAC.

Thông số kỹ thuật của đồng hồ đo lưu lượng Vortex Siemens Sitrans FX330

• Đường kính: DN15~DN300
• Áp suất định danh: PN10~PN100
• Nguồn cấp bộ chuyển đổi: 14~36VDC
• Đầu ra bộ chuyển đổi: 4~20mA
• Cấp chính xác: 0.5% đến 2% tùy thuộc môi chất
• Kết nối: Mặt bích chuẩn EN1092-1 and ANSI B16.5
• Độ nhớt môi chất: <10cP
• Nhiệt độ môi chất: -40~+240°C
• Nhiệt độ môi trường: -4~+80°C
• Khả năng bảo vệ: Đạt chuẩn IP67

Cấu tạo của đồng hồ Sitrans FX330

Đồng hồ đo lưu lượng Vortex Siemens SITRANS FX330 có cấu tạo gồm các thành phần chính sau:

• Thân đồng hồ: Được làm từ vật liệu chịu áp lực cao như thép không gỉ, giúp chống ăn mòn và chịu được điều kiện khắc nghiệt.
• Cảm biến Vortex: Là bộ phận chính để đo lưu lượng, hoạt động dựa trên nguyên lý tạo xoáy Kármán khi dòng chảy đi qua vật cản, từ đó xác định lưu lượng chất lỏng, khí hoặc hơi.
• Bộ chuyển đổi tín hiệu (Transmitter): Xử lý tín hiệu từ cảm biến và chuyển đổi thành các giá trị đo lường hiển thị trên màn hình hoặc truyền qua giao thức như HART, Modbus, Profibus.
• Màn hình hiển thị: Màn hình LCD giúp theo dõi lưu lượng tức thời, tổng lưu lượng và các thông số vận hành quan trọng khác.
• Cổng kết nối đầu vào/ra: Cho phép kết nối với hệ thống điều khiển, cung cấp tín hiệu đầu ra dạng analog, xung hoặc truyền thông số liệu kỹ thuật số.
• Nguồn cấp: Đồng hồ có thể hoạt động với nguồn điện 24V DC hoặc 230V AC, tùy theo cấu hình cụ thể.

Nguyên lý hoạt động của đồng hồ Sitrans FX330

Đồng hồ đo lưu lượng Vortex Siemens SITRANS FX330 hoạt động dựa trên nguyên lý tạo xoáy Kármán. Khi dòng chảy đi qua một vật cản (thường gọi là thanh tạo xoáy) trong ống đo, nó sẽ tạo ra các xoáy luân phiên ở hai bên của vật cản. Tần số xuất hiện của các xoáy này tỷ lệ thuận với vận tốc dòng chảy và có thể được tính theo công thức:

f = (St * v)/d

Trong đó:

• f là tần số xoáy Kármán (Hz)
• St là số Strouhal (hằng số đặc trưng cho mỗi thiết kế)
• v là vận tốc dòng chảy (m/s)
• d là kích thước đặc trưng của vật cản (m)

Cảm biến bên trong đồng hồ sẽ phát hiện và đo tần số xoáy, sau đó bộ xử lý tín hiệu sẽ chuyển đổi thành giá trị lưu lượng. Vì tần số xoáy tỉ lệ với vận tốc, đồng hồ có thể tính toán lưu lượng tức thời và tổng lưu lượng của chất lỏng, khí hoặc hơi.

Ưu điểm của nguyên lý đo này là không có bộ phận chuyển động, giúp giảm hao mòn cơ học, tăng độ bền và giảm chi phí bảo trì. Đồng hồ SITRANS FX330 còn có thể bù nhiệt độ và áp suất để đo chính xác hơn, đặc biệt trong các ứng dụng đo hơi nước và khí nén.

Lợi ích khi sử dụng đồng hồ đo lưu lượng Vortex Siemens Sitrans FX330

Đồng hồ đo lưu lượng Vortex SITRANS FX330 được trang bị nhiều tính năng tiên tiến, đảm bảo độ chính xác cao và hiệu suất tối ưu trong các ứng dụng công nghiệp.

• Tích hợp bù nhiệt độ và áp suất: Hỗ trợ đo lường chính xác bằng cách bù mật độ trực tuyến, giúp tính toán thể tích và khối lượng đã hiệu chỉnh theo tiêu chuẩn NIST (đối với khí) và IAPWS (đối với hơi nước).
• Bù nhiệt độ tiêu chuẩn cho hơi nước bão hòa: Ngay cả phiên bản cơ bản cũng được trang bị tính năng này, đảm bảo độ chính xác ngay từ đầu.
• Độ chính xác đo lường vượt trội: Đáp ứng các yêu cầu khắt khe trong giám sát lưu lượng khí, hơi và chất lỏng.
• Cảm biến không cần bảo trì: Thiết kế không có bộ phận chuyển động giúp giảm hao mòn và chi phí bảo trì.
• Kết cấu thép không gỉ hàn hoàn toàn: Chống ăn mòn, chịu được áp suất và nhiệt độ cao, đảm bảo tuổi thọ lâu dài.
• Đạt chứng nhận SIL2 theo tiêu chuẩn IEC 61508: Đáp ứng các yêu cầu an toàn nghiêm ngặt trong công nghiệp.
• Phù hợp với môi trường nguy hiểm: Thiết kế chắc chắn, có thể hoạt động an toàn trong các khu vực có nguy cơ cháy nổ.
• Tích hợp giảm đường kính danh nghĩa: Giúp tối ưu không gian lắp đặt, giảm chi phí và mở rộng phạm vi đo lường.
• Quản lý dữ liệu dự phòng: Cho phép thay thế thiết bị điện tử dễ dàng mà không làm mất dữ liệu hiệu chuẩn và cấu hình.
• Chức năng FAD (Free Air Delivery): Hỗ trợ tính toán chính xác trong các ứng dụng đo khí nén.
• Tính toán nhiệt tổng và nhiệt ròng: Cung cấp thông tin chi tiết phục vụ quản lý năng lượng hiệu quả.
• Phiên bản điều khiển từ xa: Cho phép kết nối với bộ xử lý qua cáp dài đến 50 m, linh hoạt trong lắp đặt và vận hành.

Ứng dụng của đồng hồ Sitrans FX330 trong đường ống

Đồng hồ SITRANS FX330 được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng đo chính xác lưu lượng hơi, khí và chất lỏng. Một số ứng dụng tiêu biểu bao gồm:

• Đo hơi bão hòa và hơi quá nhiệt: Giúp kiểm soát và tối ưu hóa hệ thống sử dụng hơi nước trong các nhà máy công nghiệp.
• Giám sát lò hơi: Theo dõi lưu lượng hơi nước để đảm bảo hiệu suất vận hành và tiết kiệm nhiên liệu.
• Đo nhiệt của hơi nước và nước nóng: Hỗ trợ tính toán năng lượng tiêu thụ, phục vụ quản lý nhiệt và hiệu suất hệ thống.
• Đo lường tiêu thụ khí công nghiệp: Ứng dụng trong các nhà máy sản xuất, giám sát khí sử dụng trong quá trình vận hành.
• Giám sát hệ thống khí nén: Đánh giá mức tiêu thụ khí nén để tối ưu hóa hoạt động và giảm chi phí vận hành.
• Giám sát đầu ra của máy nén: Đo lưu lượng khí nén tại đầu ra để kiểm soát hiệu suất máy nén khí.
• Đánh giá giao hàng miễn phí bằng đường hàng không (FAD): Xác định chính xác lượng khí được cung cấp trong các ứng dụng đo khí nén.
• Quy trình SIP và CIP trong ngành thực phẩm, đồ uống và dược phẩm: Đảm bảo kiểm soát lưu lượng trong các quy trình vệ sinh và tiệt trùng bằng hơi nước.
• Đo chất lỏng dẫn điện và không dẫn điện: Ứng dụng trong các ngành sản xuất hóa chất, xử lý nước, thực phẩm và đồ uống.
• Đo lường liên quan đến an toàn trong các ứng dụng SIL (SIL2): Được sử dụng trong các hệ thống yêu cầu độ an toàn cao, như trong ngành dầu khí, hóa chất và năng lượng.
