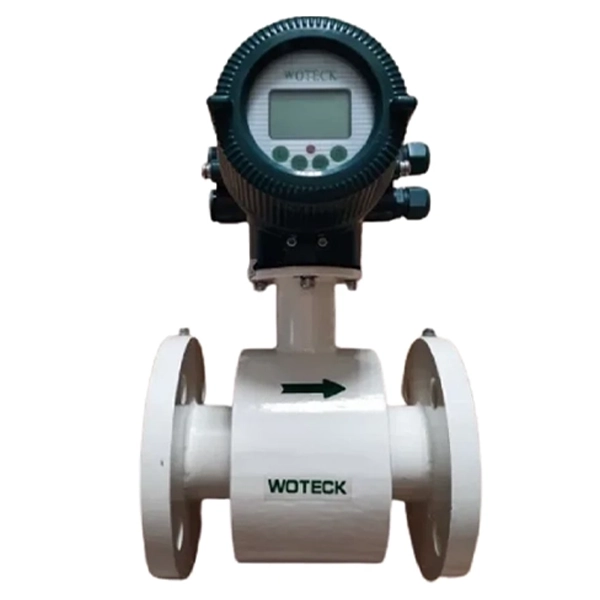

Đồng hồ đo lưu lượng Woteck thân liền

Đồng hồ đo lưu lượng Woteck thân liền là gì?

Woteck thân liền là thiết bị dùng để đo lưu lượng dòng chảy chất lỏng trong đường ống thuộc dòng đồng hồ đo lưu lượng điện từ, với thiết kế cảm biến và màn hình hiển thị tích hợp chung trong một khối duy nhất. Khác với loại thân rời, đồng hồ thân liền không cần đi dây kết nối giữa phần đo và phần hiển thị, giúp việc lắp đặt trở nên đơn giản, gọn gàng và tiết kiệm không gian.

Thiết bị thường sử dụng công nghệ đo lưu lượng điện từ, cho phép đo chính xác lưu lượng tức thời và tổng lưu lượng của chất lỏng có độ dẫn điện. Màn hình LCD hiển thị ngay trên thân đồng hồ, dễ dàng cho người vận hành theo dõi thông số tại chỗ. Đồng hồ hỗ trợ các tín hiệu đầu ra như analog 4–20mA, xung hoặc RS485, cho phép kết nối với các hệ thống điều khiển cơ bản.

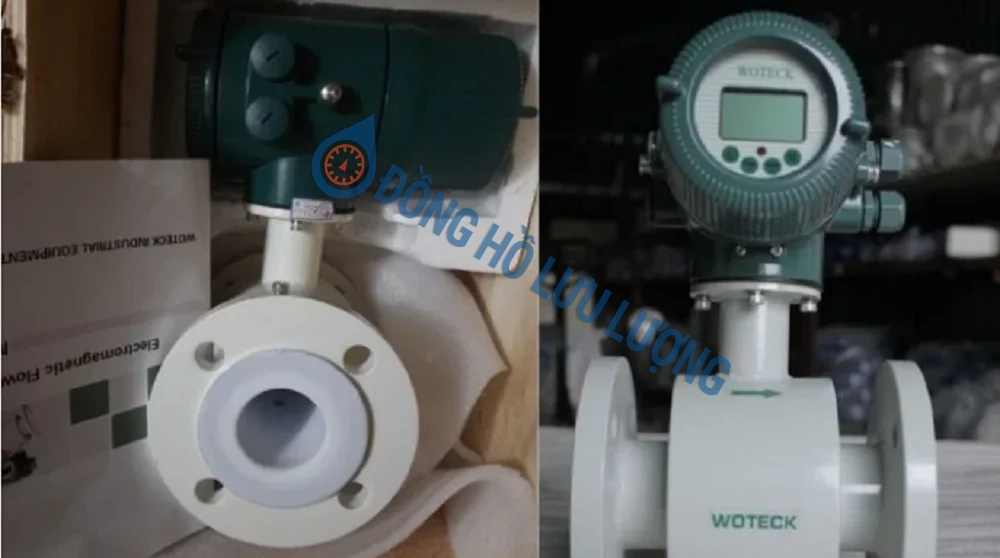

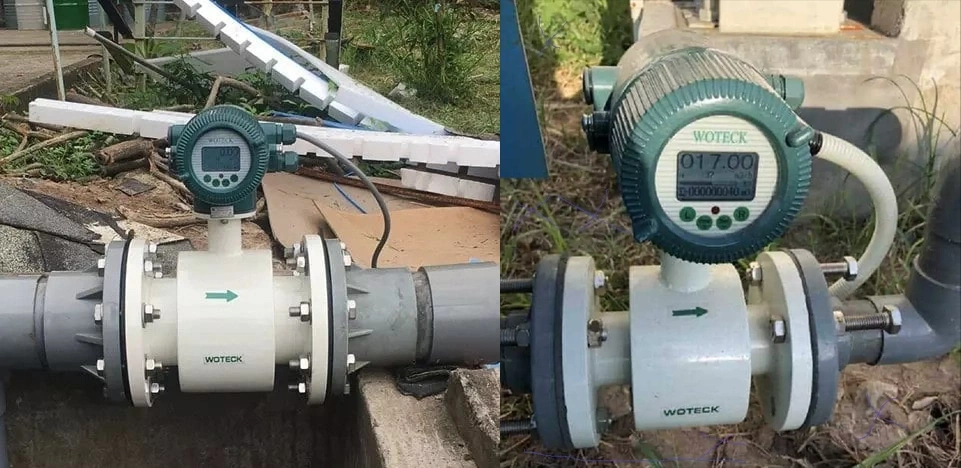

Woteck thân liền đặc biệt phù hợp với các hệ thống kỹ thuật đơn giản, dễ tiếp cận, như: trạm cấp nước nhỏ, nhà máy nước sạch, hệ thống tưới tiêu, cấp nước sinh hoạt, hoặc các công trình dân dụng, tòa nhà không yêu cầu giám sát từ xa.

Đồng hồ đo lưu lượng Woteck thân liền được làm từ chất liệu gì?

Thân đồng hồ

Phần thân của đồng hồ đo lưu lượng Woteck thân liền thường được chế tạo từ các vật liệu có độ bền cơ học cao. Trong đó phổ biến nhất là inox 304 hoặc inox 316L, nhờ khả năng chống gỉ, chịu áp lực tốt và phù hợp với nhiều loại chất lỏng như nước sạch, nước thải, dung dịch có chứa hóa chất nhẹ. Ngoài ra, tùy theo nhu cầu sử dụng và ngân sách, một số model cũng có thể sử dụng thép carbon phủ sơn epoxy hoặc gang xám/gang dẻo nhằm tối ưu chi phí cho hệ thống cấp nước thông thường.

Lớp lót bên trong

Để đảm bảo khả năng cách điện và chống ăn mòn, bên trong thân đồng hồ thường được lót bằng vật liệu chuyên dụng. PTFE (Teflon) là lựa chọn cao cấp nhờ khả năng chịu nhiệt, kháng hóa chất mạnh và độ bền lâu dài. Trong khi đó, với các ứng dụng tiêu chuẩn như nước sạch hoặc nước thải sinh hoạt, vật liệu cao su EPDM hoặc cao su Neoprene là phương án phổ biến hơn, vừa đảm bảo độ bền vừa tiết kiệm chi phí.

Điện cực đo lưu lượng

Các điện cực tiếp xúc trực tiếp với lưu chất để thu nhận tín hiệu được làm từ inox 316L, giúp duy trì độ chính xác lâu dài và chống ăn mòn tốt trong hầu hết môi trường. Ngoài ra, với các ứng dụng đặc biệt như đo axit, bazơ mạnh hoặc dung dịch ăn mòn cao, người dùng có thể tùy chọn điện cực bằng Titanium, Hastelloy C hoặc Tantalum để đảm bảo độ ổn định và an toàn cho thiết bị.

Vỏ màn hình hiển thị

Phần vỏ bảo vệ màn hình hiển thị thường được làm bằng nhôm hợp kim phủ sơn tĩnh điện hoặc nhựa kỹ thuật ABS, có khả năng chống nước, chống bụi và chịu lực tốt. Tùy model, cấp độ bảo vệ có thể đạt chuẩn IP65, IP67 hoặc IP68, đảm bảo hoạt động ổn định trong cả môi trường ngoài trời hoặc khu vực có độ ẩm cao.

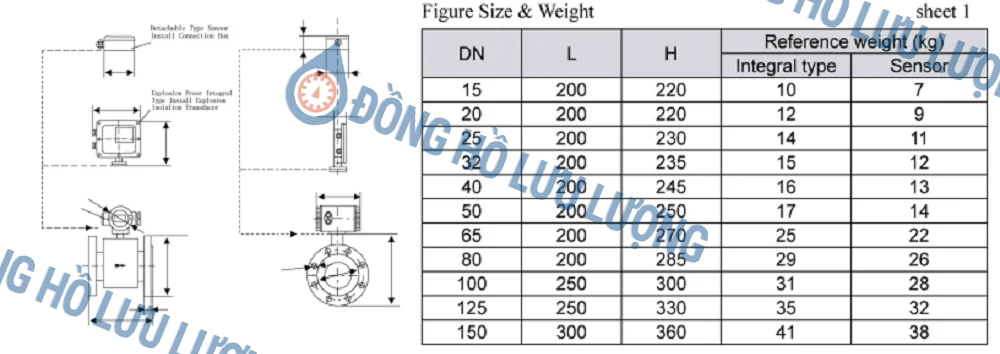

Thông số kỹ thuật:

• Kích thước: DN15 – DN1000
• Vật liệu thân: Inox 304, Inox 316L, thép carbon phủ epoxy
• Lớp lót: PTFE, cao su EPDM, Neoprene
• Điện cực: Inox 316L (tùy chọn Titanium, Hastelloy)
• Nguồn cấp: 220V, 24VDC hoặc pin
• Tín hiệu đầu ra: 4–20mA, xung, RS485 (Modbus RTU)
• Màn hình: LCD hiển thị lưu lượng tức thời và tổng
• Sai số: ±0.2% đến ±0.5%
• Áp lực làm việc: Max 40 bar
• Nhiệt độ chịu đựng: Tối đa 260°C
• Độ dẫn điện yêu cầu: ≥ 5 μS/cm
• Cấp bảo vệ: IP65, IP67, IP68 (tùy model)
• Đơn vị đo: m³/h, lít/s, m³/min, v.v.

Cấu tạo đồng hồ Woteck thân liền

Thân đồng hồ

Phần vỏ chính của đồng hồ, thường được làm từ inox 304, inox 316L hoặc thép phủ epoxy, có nhiệm vụ chịu áp lực dòng chảy và bảo vệ các linh kiện bên trong khỏi tác động cơ học và môi trường.

Lớp lót cách điện

Bên trong thân đồng hồ được phủ lớp lót bằng PTFE (Teflon) hoặc cao su EPDM, giúp cách điện và chống ăn mòn. Đây là lớp bảo vệ quan trọng giúp đồng hồ hoạt động bền bỉ trong môi trường nước thải, hóa chất, hoặc nước có tính ăn mòn.

Cảm biến điện từ

Các điện cực inox 316L được gắn trong thân ống để thu tín hiệu điện cảm ứng từ dòng chảy chất lỏng. Tùy ứng dụng, có thể dùng điện cực bằng Titanium, Tantalum hoặc Hastelloy cho môi trường khắc nghiệt.

Màn hình hiển thị LCD

Được tích hợp trực tiếp trên thân đồng hồ, màn hình LCD dùng để hiển thị lưu lượng tức thời, lưu lượng tổng, cảnh báo lỗi và cho phép cài đặt thông số kỹ thuật. Người vận hành có thể theo dõi dữ liệu ngay tại điểm đo.

Bộ xử lý tín hiệu

Nằm phía sau màn hình, bộ xử lý này nhận tín hiệu từ cảm biến và chuyển thành các dạng tín hiệu chuẩn như 4–20mA, xung hoặc RS485, dùng để truyền dữ liệu về trung tâm điều khiển hoặc thiết bị giám sát.

Hệ thống cấp nguồn

Đồng hồ hoạt động nhờ nguồn điện 220V, 24VDC hoặc pin, linh hoạt tùy theo hệ thống có sẵn. Một số model còn hỗ trợ pin lithium cho các khu vực không có điện lưới.

Nguyên lý hoạt động của đồng hồ đo lưu lượng Woteck thân liền

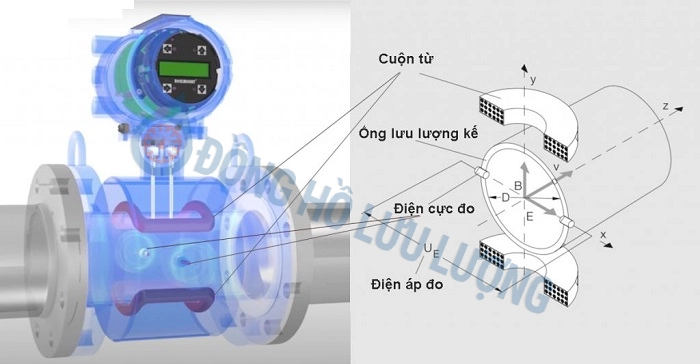

Woteck thân liền hoạt động dựa trên nguyên lý cảm ứng điện từ, một phương pháp đo hiện đại, không dùng bộ phận chuyển động cơ học nên rất bền bỉ và chính xác. Khi dòng chất lỏng dẫn điện (như nước, nước thải, dung dịch hóa chất…) chảy qua ống đo, nó sẽ cắt ngang một từ trường được tạo ra bởi hai cuộn dây điện đặt bên trong thân đồng hồ.

Theo định luật Faraday về cảm ứng điện từ, dòng chảy này sẽ tạo ra một điện áp cảm ứng, có cường độ tỷ lệ với tốc độ của dòng chảy. Hai điện cực được gắn trong ống đo sẽ thu lại điện áp này và gửi tín hiệu về bộ xử lý tích hợp (transmitter) nằm ngay trong thân đồng hồ.

Tín hiệu sau khi được xử lý sẽ được hiển thị trực tiếp trên màn hình LCD với các thông số như: lưu lượng tức thời, lưu lượng tổng và vận tốc dòng chảy. Ngoài ra, đồng hồ còn có thể xuất tín hiệu 4–20mA, xung hoặc RS485 để kết nối với hệ thống điều khiển từ xa như PLC, SCADA.

Để hoạt động chính xác, chất lỏng đo cần có độ dẫn điện tối thiểu là 5 μS/cm. Do không sử dụng bộ phận cơ khí, đồng hồ Woteck thân liền không bị ảnh hưởng bởi rung động, cặn bẩn hay mài mòn, nên cực kỳ phù hợp với các hệ thống đo lưu lượng yêu cầu độ bền và độ ổn định cao trong công nghiệp.

Cấu tạo thân liền mang những lợi ích gì?

Gọn gàng, tối giản lắp đặt

Do bộ phận cảm biến và màn hình hiển thị được tích hợp trong cùng một khối, người dùng không cần kéo dây tín hiệu hay lo vị trí lắp riêng biệt cho từng phần. Điều này giúp việc lắp đặt trở nên nhanh, đơn giản và tiết kiệm chi phí vật tư, nhân công.

Dễ dàng vận hành và quan sát

Màn hình LCD được gắn trực tiếp trên thân đồng hồ cho phép theo dõi dữ liệu lưu lượng tại chỗ, không cần truy cập hệ thống điều khiển trung tâm. Kỹ thuật viên có thể dễ dàng quan sát và thao tác trong quá trình vận hành hoặc kiểm tra thiết bị định kỳ.

Tiết kiệm không gian

Thiết kế thân liền giúp tối ưu không gian lắp đặt, đặc biệt trong các tủ kỹ thuật, trạm bơm nhỏ, hệ thống dân dụng hoặc công trình hạ tầng nơi không có nhiều diện tích cho thiết bị điện tử rời rạc.

Giảm thiểu rủi ro kết nối tín hiệu

Việc không sử dụng dây kết nối giữa đầu đo và bộ hiển thị giúp tránh được sự cố do nhiễu tín hiệu, đứt dây hoặc lỗi truyền tín hiệu – vấn đề thường gặp trong môi trường công nghiệp có độ ẩm cao hoặc rung động mạnh.

Giá thành hợp lý hơn

Với cùng chức năng, đồng hồ thân liền thường có chi phí đầu tư ban đầu thấp hơn so với dạng thân rời vì không phát sinh thêm phụ kiện như dây dẫn tín hiệu, hộp hiển thị rời hoặc vật tư hỗ trợ đi dây.

Đồng hồ đo lưu lượng Woteck thân liền phù hợp lắp đặt ở môi trường nào?

Hệ thống cấp nước sạch dân dụng và công nghiệp

Woteck thân liền rất phù hợp với các hệ thống cấp nước sinh hoạt, nhà máy nước, trạm bơm hoặc mạng lưới phân phối nước trong khu dân cư, tòa nhà, nhà máy… Thiết bị cho phép đo lưu lượng chính xác, dễ quan sát và vận hành ngay tại điểm lắp.

Xử lý nước thải sinh hoạt và công nghiệp nhẹ

Với lớp lót chống ăn mòn và cảm biến bền bỉ, đồng hồ có thể làm việc trong môi trường nước thải không có chất rắn lớn hoặc hóa chất ăn mòn mạnh. Thích hợp cho nhà máy chế biến thực phẩm, khu công nghiệp nhẹ, hoặc hệ thống xử lý nước thải tại chỗ.

Hệ thống tưới tiêu, trạm bơm nông nghiệp

Với kết cấu gọn gàng và dễ thi công, dòng thân liền rất lý tưởng cho các hệ thống tưới tiêu tự động, trạm bơm cấp nước cho nông nghiệp, nơi mà điều kiện lắp đặt còn hạn chế và cần thiết bị bền, dễ vận hành.

Công trình kỹ thuật có không gian lắp đặt hạn chế

Đối với các khu vực như tủ điện kỹ thuật, giếng ngầm, phòng máy chật hẹp, đồng hồ Woteck thân liền phát huy lợi thế vì không cần đi dây rời, tiết kiệm đáng kể không gian và thời gian lắp đặt.

Công trình không yêu cầu giám sát từ xa

Thiết bị đặc biệt phù hợp ở những nơi chỉ cần đo và theo dõi tại chỗ, không cần tích hợp lên hệ thống SCADA hay BMS. Điều này giúp tối ưu chi phí đầu tư mà vẫn đảm bảo độ chính xác và độ bền.

Một số lưu ý khi lắp đặt đồng hồ đo lưu lượng Woteck thân liền

Lựa chọn vị trí lắp đặt phù hợp

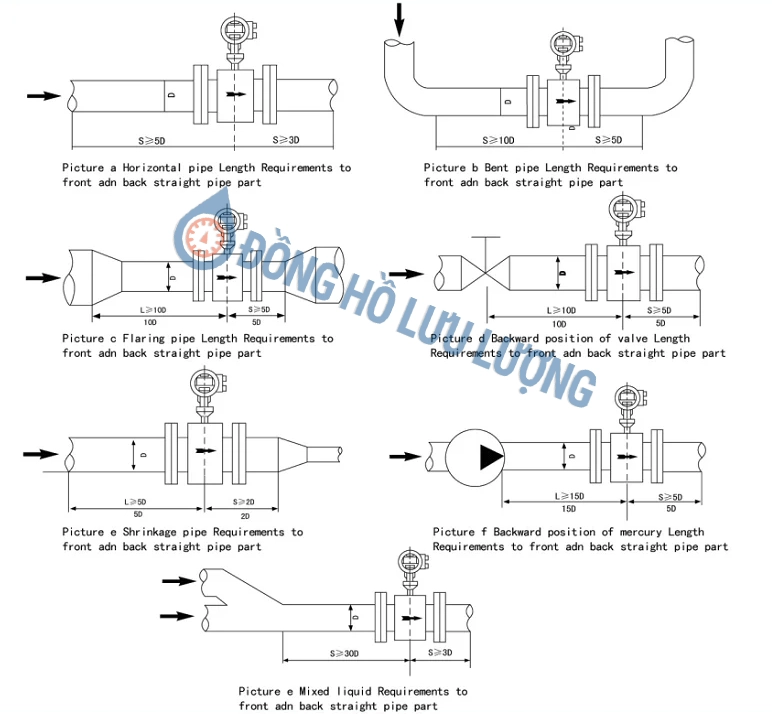

Nên lắp đồng hồ ở vị trí đường ống đầy kín và không có bọt khí. Tránh lắp ở điểm cao nhất của hệ thống (dễ gây bọt khí) hoặc nơi áp lực quá thấp. Ưu tiên chọn vị trí có đoạn ống thẳng tối thiểu 5D trước và 3D sau đồng hồ (D là đường kính ống), để đảm bảo dòng chảy ổn định.

Hướng dòng chảy và tư thế lắp

Luôn lắp đồng hồ đúng chiều mũi tên chỉ hướng dòng chảy khắc trên thân. Có thể lắp ngang hoặc thẳng đứng tùy vị trí, nhưng nếu lắp thẳng đứng thì dòng chảy bắt buộc phải chảy từ dưới lên trên để tránh hiện tượng khí tụ gây sai số.

Đảm bảo tiếp đất cho đồng hồ

Đồng hồ điện từ cần có tiếp địa tốt để đo chính xác. Nếu đường ống không dẫn điện (ống nhựa, ống lót cao su…), cần dùng vòng tiếp đất bằng kim loại ở cả hai đầu và nối với dây tiếp địa của thiết bị.

Không lắp gần thiết bị gây nhiễu điện

Tránh lắp đồng hồ gần biến tần, motor công suất lớn hoặc thiết bị tạo nhiễu cao. Những thiết bị này có thể ảnh hưởng đến tín hiệu đo và gây sai số hoặc nhiễu tín hiệu truyền về.

Bảo vệ chống nước, độ ẩm cao

Dù có cấp bảo vệ IP65–IP68, vẫn nên lắp đồng hồ ở nơi khô ráo, thông thoáng, tránh vị trí bị ngập nước hoặc nước đọng lâu ngày quanh thiết bị, đặc biệt là phần màn hình hiển thị.

Không siết bulong quá mạnh

Khi lắp mặt bích, cần siết bulong đều tay theo kiểu hình sao (đối xứng) để tránh làm biến dạng thân đồng hồ hoặc gây nứt lớp lót bên trong.

Kiểm tra kỹ trước khi cấp điện

Trước khi đưa vào vận hành, cần kiểm tra lại đấu nối nguồn điện, tín hiệu đầu ra, tiếp địa, và đảm bảo đường ống không bị rò rỉ. Nếu dùng nguồn pin, cần kiểm tra điện áp trước khi gắn pin vào đồng hồ.

ĐHĐLL cung cấp đồng hồ Woteck thân liền uy tín, chính hãng và giá rẻ

Nếu bạn đang tìm kiếm đồng hồ đo lưu lượng Woteck thân liền chính hãng, chất lượng cao và giá thành hợp lý, thì ĐHĐLL là lựa chọn đáng tin cậy. Chúng tôi là nhà phân phối chuyên nghiệp các dòng đồng hồ điện tử đến từ Đài Loan, trong đó có thương hiệu Woteck – nổi bật với thiết kế hiện đại, độ chính xác cao và độ bền vượt trội.

ĐHĐLL xin cam kết

• Hàng nhập khẩu chính hãng 100%, đầy đủ CO, CQ, xuất xứ rõ ràng
• Giá cạnh tranh nhất thị trường, chiết khấu tốt cho công trình và đại lý
• Hàng luôn có sẵn số lượng lớn, hỗ trợ giao hàng nhanh toàn quốc
• Bảo hành lên đến 12 – 24 tháng, hỗ trợ kỹ thuật trọn đời
• Tư vấn chọn model phù hợp với từng ứng dụng: nước sạch, nước thải, hóa chất, dầu, khí..
