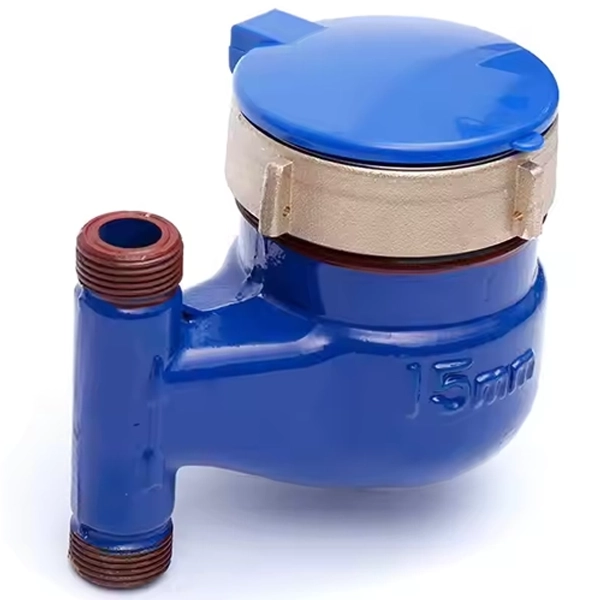

Đồng hồ đo nước bằng sắt dạng đứng

Đôi nét về đồng hồ đo nước bằng sắt dạng đứng

Đồng hồ đo nước bằng sắt dạng đứng là loại đồng hồ cơ học được thiết kế chuyên dụng để lắp đặt trên đường ống theo phương thẳng đứng, tức là dòng nước chảy từ dưới lên trên. Phần thân đồng hồ được làm từ vật liệu sắt hoặc gang sơn tĩnh điện, có khả năng chịu lực tốt, chống ăn mòn, phù hợp sử dụng trong nhiều môi trường, kể cả ngoài trời hoặc những nơi có áp lực nước cao.

Loại đồng hồ này thường được sử dụng trong hệ thống cấp nước cho nhà cao tầng, chung cư, nhà máy, khu công nghiệp hoặc những công trình có hệ thống ống đứng là chủ đạo. Nhờ thiết kế tối ưu cho hướng dòng chảy thẳng đứng, đồng hồ dạng đứng bằng sắt giúp đảm bảo độ chính xác cao, hạn chế sai số so với khi dùng đồng hồ lắp ngang trong hệ thống dọc.

Bên cạnh độ bền cơ học, đồng hồ còn có mặt hiển thị rõ ràng, dễ đọc, và thường được trang bị bộ phận bánh xe tua-bin hoặc piston đong nước theo cơ chế cơ học, rất ổn định và ít hỏng hóc.

Thông số kỹ thuật của đồng hồ đo nước bằng sắt dạng đứng

• Kích thước: DN15 đến DN50
• Chất liệu thân: Sắt hoặc gang sơn epoxy
• Hướng lắp đặt: Dọc (nước chảy từ dưới lên)
• Kiểu hoạt động: Cơ học (cánh quạt hoặc piston)
• Lưu lượng danh định (Qn): 1.5 – 15 m³/h (tùy cỡ)
• Áp lực làm việc: Max 10 bar
• Nhiệt độ nước: Tối đa 30°C (nước lạnh)
• Cấp chính xác: Class B hoặc C
• Hiển thị: Mặt số cơ, 5 chữ số, dễ đọc
• Kết nối: Lắp ren hoặc lắp bích
• Tiêu chuẩn: ISO 4064 hoặc tương đương

Nguyên lý hoạt động của đồng hồ đo nước bằng sắt dạng đứng

Đồng hồ đo nước bằng sắt dạng đứng dựa trên cơ chế cơ học truyền thống, tương tự như các loại đồng hồ cơ thông thường, nhưng được thiết kế tối ưu cho dòng nước chảy theo chiều từ dưới lên.

Khi nước đi vào đồng hồ theo phương thẳng đứng, nó sẽ làm quay bánh công tác (thường là cánh quạt hoặc piston). Tốc độ quay của bánh công tác tỷ lệ thuận với lưu lượng nước chảy qua. Chuyển động cơ học này sẽ được truyền lên bộ đếm số thông qua trục từ hoặc cơ cấu truyền động kín, giúp hiển thị tổng lượng nước đã sử dụng.

Nhờ thiết kế chuyên biệt, đồng hồ vẫn đảm bảo độ chính xác cao khi lắp dọc, không bị sai lệch số do thay đổi hướng dòng chảy. Đồng hồ cũng thường được trang bị bộ lọc rác để ngăn cặn bẩn, giúp kéo dài tuổi thọ và đảm bảo hoạt động ổn định.

Cấu tạo cơ bản của đồng hồ đo nước bằng sắt dạng đứng

• Thân đồng hồ (vỏ ngoài): Làm bằng sắt hoặc gang, phủ lớp sơn epoxy chống rỉ. Đây là phần chịu áp lực chính, bảo vệ các bộ phận bên trong và kết nối với đường ống theo phương dọc (từ dưới lên).
• Buồng đo (buồng bánh công tác): Là nơi nước đi qua và làm quay bánh công tác. Tùy loại, buồng đo có thể chứa bánh cánh quạt (dạng tốc độ) hoặc piston dịch chuyển (dạng thể tích), tùy theo thiết kế của từng model.
• Bánh công tác (cánh quạt hoặc piston): Là bộ phận chuyển động khi nước chảy qua. Bánh công tác quay hoặc dao động theo tốc độ dòng nước và đóng vai trò quan trọng trong việc xác định lưu lượng.
• Cơ cấu truyền động: Gồm các trục, bánh răng và nam châm (trong loại truyền động từ), dùng để truyền chuyển động từ bánh công tác lên bộ đếm số mà không tiếp xúc trực tiếp với nước – giúp tăng độ bền và chống nhiễm bẩn.
• Mặt số hiển thị: Là nơi hiển thị tổng lượng nước đã sử dụng, thường là mặt số cơ học 5 chữ số, có thể có thêm các kim phụ để đo lưu lượng nhỏ. Mặt số thường được đặt nghiêng hoặc xoay được để dễ quan sát khi lắp đứng.
• Lưới lọc (lưới chắn rác): Đặt ở đầu vào của đồng hồ, có nhiệm vụ ngăn cặn, rác, sỏi nhỏ… giúp bảo vệ bánh công tác không bị kẹt hay mài mòn.
• Nắp bảo vệ: Được gắn bên ngoài mặt số để chống bụi, nước, ánh nắng và va đập cơ học trong quá trình sử dụng.

Ưu điểm khi sử dụng đồng hồ đo nước bằng sắt dạng đứng

• Thiết kế chuyên dụng cho ống đứng: Đồng hồ được chế tạo để đo chính xác lưu lượng nước khi dòng chảy đi từ dưới lên, khắc phục tình trạng sai số nếu dùng đồng hồ lắp ngang cho hệ thống dọc. Đây là lựa chọn lý tưởng cho các chung cư, nhà cao tầng, hệ thống cấp nước đứng.
• Vỏ bằng sắt/gang chắc chắn: Thân đồng hồ bằng sắt hoặc gang chịu lực tốt, chống va đập, thích hợp lắp đặt ở môi trường khắc nghiệt như ngoài trời hoặc khu công nghiệp. Lớp sơn epoxy giúp chống ăn mòn và kéo dài tuổi thọ thiết bị.
• Độ bền cao, ít hư hỏng: Cơ cấu hoạt động cơ học ổn định, ít phụ thuộc vào điện năng. Các linh kiện bên trong hoạt động bền bỉ, giảm thiểu hỏng hóc trong quá trình sử dụng lâu dài.
• Hiển thị rõ ràng, dễ đọc: Mặt số được thiết kế nghiêng hoặc xoay linh hoạt, giúp người dùng dễ dàng quan sát chỉ số dù đồng hồ được lắp theo phương thẳng đứng.
• Dễ lắp đặt và bảo trì: Thiết kế ren hoặc bích thông dụng, phù hợp với hầu hết hệ thống ống hiện nay. Việc lắp đặt, tháo ra kiểm tra hoặc thay thế đều đơn giản, không tốn nhiều thời gian.
• Giá thành hợp lý: So với các loại đồng hồ thông minh hoặc điện tử, đồng hồ sắt dạng đứng có giá thành phải chăng, phù hợp với ngân sách của các công trình dân dụng, thương mại và công nghiệp.

Ứng dụng đồng hồ đo nước vào đường ống bằng sắt dạng đứng

Đồng hồ đo nước bằng sắt dạng đứng là thiết bị đo lưu lượng nước được thiết kế đặc biệt để lắp đặt trong các hệ thống đường ống có hướng dòng chảy theo chiều thẳng đứng – từ dưới lên trên. Với thiết kế phù hợp cho dạng lắp đặt này, đồng hồ được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ dân dụng đến công nghiệp, và đóng vai trò quan trọng trong việc quản lý lượng nước tiêu thụ hiệu quả, chính xác.

Ứng dụng trong các tòa nhà cao tầng, chung cư, khách sạn
Hệ thống cấp nước trong các công trình cao tầng thường được thiết kế theo phương thẳng đứng để dẫn nước từ tầng trệt hoặc bể chứa ngầm lên các tầng trên. Việc sử dụng đồng hồ đo nước dạng ngang trong hệ thống này có thể gây ra sai số do hướng dòng chảy không phù hợp. Đồng hồ dạng đứng khắc phục hoàn toàn điều này, đảm bảo đo chính xác lưu lượng nước tiêu thụ cho từng hộ gia đình hoặc từng khu vực trong tòa nhà.

Ứng dụng trong nhà máy, khu công nghiệp
Tại các khu công nghiệp hoặc nhà máy sản xuất, hệ thống cấp nước hoặc làm mát thường được lắp đặt theo trục đứng để tiết kiệm diện tích và thuận tiện trong quản lý đường ống. Đồng hồ đo nước bằng sắt dạng đứng có khả năng hoạt động ổn định trong điều kiện áp lực cao, môi trường khắc nghiệt và lưu lượng lớn, giúp doanh nghiệp giám sát hiệu quả lượng nước tiêu thụ cho từng bộ phận sản xuất hoặc dây chuyền công nghệ.

Ứng dụng trong hệ thống bơm tăng áp và bồn chứa
 Đối với các công trình có sử dụng hệ thống bơm để đẩy nước từ bể ngầm lên bồn chứa tầng mái, đồng hồ dạng đứng được lắp đặt trên ống bơm để theo dõi lưu lượng bơm thực tế. Điều này rất cần thiết trong việc kiểm soát hiệu suất hoạt động của máy bơm, đồng thời tránh thất thoát nước hoặc phát hiện các bất thường như rò rỉ, tắc nghẽn.

Ứng dụng trong hệ thống nước sạch đô thị và cấp nước sinh hoạt
Tại các khu dân cư, khu đô thị mới hoặc các khu tái định cư, hệ thống cấp nước sinh hoạt thường sử dụng đường ống theo trục đứng đi âm tường. Đồng hồ dạng đứng dễ dàng tích hợp vào hệ thống này, giúp các đơn vị quản lý nước (như công ty cấp nước hoặc ban quản lý tòa nhà) dễ dàng đo lường và tính toán lưu lượng nước tiêu thụ theo từng khu vực, hộ dân.

Ứng dụng trong hệ thống xử lý nước thải và nước tái sử dụng
Trong các hệ thống xử lý nước thải công nghiệp hoặc nước tái sử dụng, đồng hồ đo nước dạng đứng được sử dụng để giám sát lưu lượng nước đầu vào hoặc đầu ra tại các bể xử lý, đường ống xả đứng, đảm bảo hệ thống vận hành đúng thiết kế, tránh quá tải hoặc vận hành thiếu hiệu quả.

ĐHĐLL – Địa chỉ cung cấp đồng hồ đo nước bằng sắt dạng đứng uy tín, giá rẻ nhất cả nước

ĐHĐLL là đơn vị chuyên cung cấp các loại đồng hồ đo nước bằng sắt dạng đứng chất lượng cao, phù hợp lắp đặt trong hệ thống đường ống thẳng đứng tại các chung cư, nhà máy, trạm bơm, khu dân cư,… Tất cả sản phẩm đều là hàng chính hãng, có đủ giấy tờ kiểm định, đảm bảo đo chính xác, vận hành bền bỉ và ổn định lâu dài.

Kho hàng luôn sẵn mẫu mã đa dạng từ DN15 đến DN50, có cả loại lắp ren và lắp bích, đáp ứng mọi nhu cầu công trình dân dụng đến công nghiệp. ĐHĐLL cam kết giá tốt nhất thị trường, chiết khấu cao cho đại lý và nhà thầu, hỗ trợ giao hàng toàn quốc, tư vấn kỹ thuật tận tình và bảo hành 12 tháng.

📌 Website: donghodoluuluong.com
📌 Hotline:
📌 Email:
📌 Địa chỉ:

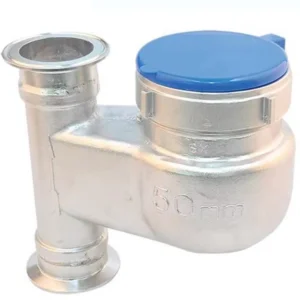

Xem thêm sản phẩm: Đồng hồ đo nước lắp theo chiều dọc
