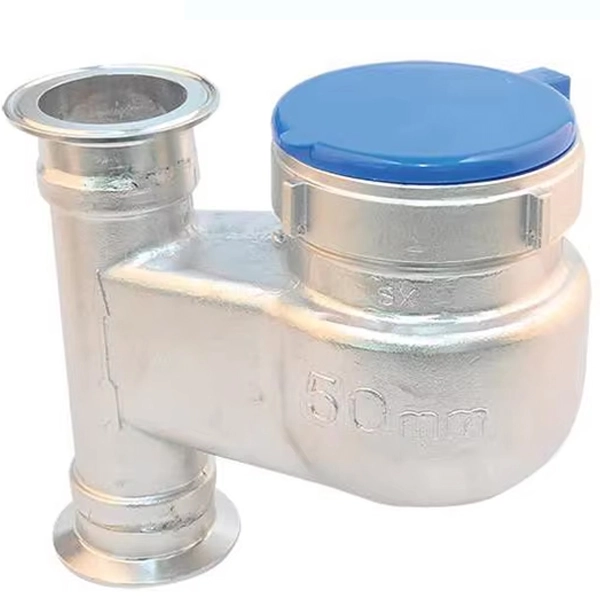

Đồng hồ đo nước lắp theo chiều dọc

Đôi nét về đồng hồ đo nước lắp theo chiều dọc

Đồng hồ đo nước lắp theo chiều dọc (hay còn gọi là đồng hồ nước lắp đứng) thuộc dòng đồng hồ đo lưu lượng dạng cơ là loại đồng hồ được thiết kế để hoạt động ổn định và chính xác khi dòng nước chảy theo phương thẳng đứng, thường từ dưới lên trên. Loại đồng hồ này đặc biệt phù hợp với các hệ thống đường ống có thiết kế không gian hẹp về chiều ngang hoặc những vị trí kỹ thuật bắt buộc phải lắp đặt theo chiều dọc.

Khác với các loại đồng hồ nước lắp ngang thông thường, đồng hồ lắp đứng cần có cấu tạo cơ khí và bánh xe đo được tối ưu để không bị ảnh hưởng bởi trọng lực trong quá trình đo lưu lượng. Một số dòng đồng hồ hiện đại có khả năng lắp đặt đa hướng, giúp linh hoạt hơn trong thi công và vẫn đảm bảo độ chính xác cao trong đo lường. Ngoài ra, mặt số của đồng hồ thường được thiết kế có thể xoay linh hoạt, giúp người dùng dễ dàng quan sát kết quả dù đồng hồ được lắp theo phương nào.

Thông số kỹ thuật của đồng hồ đo nước lắp theo chiều dọc

• Kích thước: DN15–DN50
• Lưu lượng danh định (Qn): 1.5–15 m³/h tùy kích cỡ
• Áp lực tối đa: 10 bar
• Nhiệt độ làm việc: ≤ 30°C (nước lạnh)
• Cấp chính xác: Class B hoặc C
• Chất liệu thân: Nhựa, đồng thau hoặc gang
• Mặt số: Khô hoặc ướt, có thể xoay để dễ đọc
• Tiêu chuẩn: ISO 4064 / TCVN

Nguyên lý hoạt động của đồng hồ đo nước lắp theo chiều dọc

Đồng hồ đo nước lắp theo chiều dọc hoạt động vẫn dựa trên cơ chế đo lưu lượng cơ học, tương tự như đồng hồ nước lắp ngang, nhưng được thiết kế để hoạt động ổn định khi dòng nước chảy theo phương đứng (từ dưới lên).

Cụ thể, khi nước chảy vào đồng hồ, áp lực dòng nước làm quay cánh quạt (hoặc bánh xe tuabin) bên trong buồng đo. Cánh quạt này truyền chuyển động cơ học qua hệ thống truyền động (trục, bánh răng) đến bộ đếm số ở mặt đồng hồ. Toàn bộ quá trình này được tối ưu hóa để hoạt động hiệu quả dù trọng lực tác động theo chiều dọc, không gây sai lệch số liệu.

Một số đồng hồ còn sử dụng từ tính để truyền chuyển động từ buồng đo kín lên mặt số, giúp chống nước, bụi và ngăn gian lận. Với đồng hồ dạng từ tính, mặt số vẫn hoạt động tốt dù buồng đo nằm ở vị trí thấp hơn mặt hiển thị.

Cấu tạo cơ bản của đồng hồ đo nước lắp theo chiều dọc

• Thân đồng hồ: Là bộ phận bao ngoài, thường được làm bằng nhựa, đồng thau hoặc gang, có nhiệm vụ chịu áp lực nước và bảo vệ các bộ phận bên trong. Thân đồng hồ được thiết kế có ren hoặc mặt bích để dễ dàng kết nối với đường ống theo phương đứng.
• Buồng đo (buồng cánh quạt): Là nơi nước đi qua và làm quay cánh quạt hoặc bánh xe tuabin. Dòng nước chảy từ dưới lên sẽ tạo ra chuyển động quay, và bộ phận này được thiết kế để đảm bảo hoạt động ổn định trong tư thế lắp dọc mà không bị ảnh hưởng bởi trọng lực.
• Hệ thống truyền động: Bao gồm các bánh răng và trục quay có nhiệm vụ truyền chuyển động từ buồng đo lên mặt số hiển thị. Nhiều loại đồng hồ sử dụng hệ truyền động từ tính để đảm bảo độ kín hoàn toàn, chống nước, bụi và chống gian lận hiệu quả.
• Mặt số hiển thị: Là bộ phận hiển thị tổng lượng nước đã sử dụng, tính theo đơn vị mét khối (m³). Mặt số gồm các vòng số và kim chỉ phần thập phân. Đối với đồng hồ lắp dọc, mặt số thường được thiết kế xoay linh hoạt để dễ đọc ở nhiều tư thế khác nhau.
• Lưới lọc (lọc rác): Lắp đặt ở đầu vào của đồng hồ, có nhiệm vụ ngăn chặn cặn bẩn, rác nhỏ đi vào buồng đo, giúp bảo vệ cánh quạt và đảm bảo độ chính xác trong quá trình hoạt động lâu dài.

Lợi ích khi sử dụng đồng hồ đo nước lắp theo chiều dọc

• Tiết kiệm không gian lắp đặt: Đồng hồ lắp đứng giúp tận dụng chiều cao thay vì chiều ngang. Trong các công trình như nhà phố, chung cư, phòng kỹ thuật hoặc tủ điện nước nhỏ hẹp, không gian ngang thường bị hạn chế. Việc sử dụng đồng hồ lắp đứng giúp giải phóng mặt bằng, tối ưu không gian và thuận tiện trong việc bố trí các thiết bị khác đi kèm như van, ống mềm, tê chia…
• Phù hợp với hệ thống đường ống thẳng đứng: Nhiều công trình có thiết kế hệ thống ống cấp nước theo phương đứng từ dưới lên, đặc biệt là trong các chung cư, tòa nhà cao tầng, trục kỹ thuật trong giếng trời… Việc sử dụng đồng hồ lắp theo chiều dọc sẽ phù hợp với hướng chảy tự nhiên của nước, không cần thay đổi hướng ống, từ đó giúp giảm chi phí vật tư, nhân công và tiết kiệm thời gian thi công.
• Đảm bảo độ chính xác khi đo lưu lượng: Nếu sử dụng đồng hồ lắp ngang trong tư thế dọc, nước có thể chảy sai hướng, dẫn đến sai số trong quá trình đo và gây thất thoát hoặc tính sai lượng nước sử dụng. Đồng hồ lắp đứng được thiết kế chuyên biệt để đo lưu lượng khi nước chảy từ dưới lên, đảm bảo kết quả đo chính xác, ổn định và lâu dài.
• Dễ dàng kiểm tra, bảo trì và thay thế: Với thiết kế nhỏ gọn và mặt số có thể xoay để dễ dàng đọc, đồng hồ lắp đứng giúp người dùng và kỹ thuật viên thuận tiện trong việc kiểm tra, ghi chỉ số nước, thay thế đồng hồ hoặc bảo trì định kỳ. Việc tháo lắp cũng đơn giản hơn vì không bị vướng không gian ngang như khi dùng đồng hồ truyền thống.
• Đa dạng chủng loại và ứng dụng: Đồng hồ nước lắp dọc có nhiều kích thước từ DN15 đến DN50, với các chất liệu như nhựa, đồng, gang và cấp chính xác Class B, Class C. Chúng có thể áp dụng cho nhiều đối tượng sử dụng khác nhau, từ hộ gia đình, nhà trọ, khu công nghiệp, đến các hệ thống cấp nước cho các công trình công cộng.
• Thẩm mỹ và gọn gàng hơn trong hệ thống kỹ thuật: Khi lắp đặt theo chiều dọc, toàn bộ cụm đồng hồ và ống dẫn trở nên thẳng hàng, gọn gàng và dễ bố trí hơn trong các hệ thống kỹ thuật yêu cầu tính chuẩn chỉnh và dễ kiểm soát như các tòa nhà văn phòng, khách sạn, bệnh viện…

Ứng dụng đồng hồ đo nước lắp theo chiều dọc vào đường ống

• Các công trình chung cư và tòa nhà cao tầng: Trong các tòa nhà cao tầng, hệ thống ống cấp nước thường được thiết kế theo phương thẳng đứng để đưa nước từ tầng trệt lên các tầng trên. Đồng hồ đo nước lắp đứng giúp đo lưu lượng chính xác trong các hệ thống này, dễ dàng theo dõi và kiểm soát lượng nước sử dụng tại từng tầng mà không cần thay đổi hướng nước.
• Hệ thống cấp nước cho nhà máy, khu công nghiệp: Trong các khu công nghiệp, nhà máy sản xuất, hệ thống ống cấp nước thường có kết cấu ống đứng để thuận tiện cho việc phân phối nước đến các khu vực sản xuất, xử lý hoặc làm mát. Đồng hồ đo nước lắp đứng sẽ giúp theo dõi lưu lượng nước trong các đường ống này, đảm bảo hiệu quả sử dụng nước trong quá trình sản xuất.
• Hệ thống cấp nước cho các công trình dân dụng: Đồng hồ đo nước lắp theo chiều dọc thường được sử dụng trong các hộ gia đình hoặc khu dân cư có hệ thống cấp nước được lắp theo phương đứng. Các đồng hồ này giúp dễ dàng kiểm tra và đo lường lượng nước tiêu thụ, đồng thời thuận tiện trong việc bảo trì và thay thế.
• Hệ thống nước cho các khu vực có không gian hạn chế: Các công trình có không gian hẹp hoặc thiết kế yêu cầu lắp đặt theo chiều dọc, như các khu vực giếng kỹ thuật, các phòng kỹ thuật nhỏ hẹp trong các tòa nhà, đều có thể ứng dụng đồng hồ đo nước lắp đứng để tiết kiệm không gian và đảm bảo độ chính xác trong đo lường.
• Hệ thống cứu hỏa (PCCC): Trong các hệ thống phòng cháy chữa cháy (PCCC) có yêu cầu dòng nước chảy thẳng từ dưới lên, đồng hồ đo nước lắp đứng giúp kiểm soát lượng nước cấp cho hệ thống chữa cháy, đảm bảo hiệu quả và dễ dàng kiểm tra tình trạng hoạt động của hệ thống.
• Các công trình công cộng và trạm cấp nước: Trạm cấp nước hoặc các hệ thống cấp nước công cộng, nơi có hệ thống đường ống lớn, thường sử dụng đồng hồ đo nước lắp đứng để theo dõi lưu lượng nước cung cấp cho các khu vực khác nhau. Điều này giúp giám sát và quản lý việc phân phối nước trong các mạng lưới cấp nước.

Địa chỉ cung cấp đồng hồ đo nước lắp theo chiều dọc uy tín nhất cả nước

ĐHĐLL là một trong những địa chỉ uy tín nhất trên toàn quốc cung cấp đồng hồ đo nước lắp theo chiều dọc. Với hơn 10 năm kinh nghiệm trong ngành, công ty cam kết mang đến cho khách hàng những sản phẩm chất lượng cao và dịch vụ vượt trội.

ĐHĐLL chuyên cung cấp các đồng hồ đo nước chính hãng từ các thương hiệu nổi tiếng, đảm bảo độ bền và độ chính xác cao. Các sản phẩm tại ĐHĐLL luôn được kiểm tra nghiêm ngặt, đảm bảo hoạt động ổn định và lâu dài trong mọi điều kiện sử dụng.

Đội ngũ nhân viên tư vấn kỹ thuật giàu kinh nghiệm của ĐHĐLL luôn sẵn sàng hỗ trợ khách hàng lựa chọn sản phẩm phù hợp với nhu cầu và yêu cầu kỹ thuật cụ thể. Công ty cam kết mang đến dịch vụ tư vấn tận tình, giúp khách hàng dễ dàng tìm ra giải pháp tối ưu cho hệ thống cấp nước của mình.

Công ty cũng cung cấp dịch vụ bảo hành dài hạn và kiểm định miễn phí, giúp khách hàng yên tâm về hiệu quả sử dụng lâu dài của sản phẩm. Dịch vụ hậu mãi tại ĐHĐLL luôn được chú trọng để đảm bảo sự hài lòng tối đa của khách hàng.

Hơn nữa, ĐHĐLL hỗ trợ giao hàng toàn quốc nhanh chóng, tiết kiệm thời gian và chi phí cho khách hàng. Dù bạn ở đâu, công ty đều có thể cung cấp sản phẩm đúng hạn và đúng yêu cầu.

📌 Website: donghodoluuluong.com
📌 Hotline:
📌 Email:
📌 Địa chỉ:

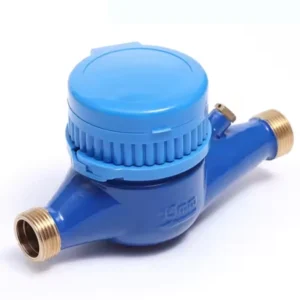

Xem thêm sản phẩm: Đồng hồ đo nước loại ướt đa tia
