Đồng hồ đo nước mặt bích bằng gang

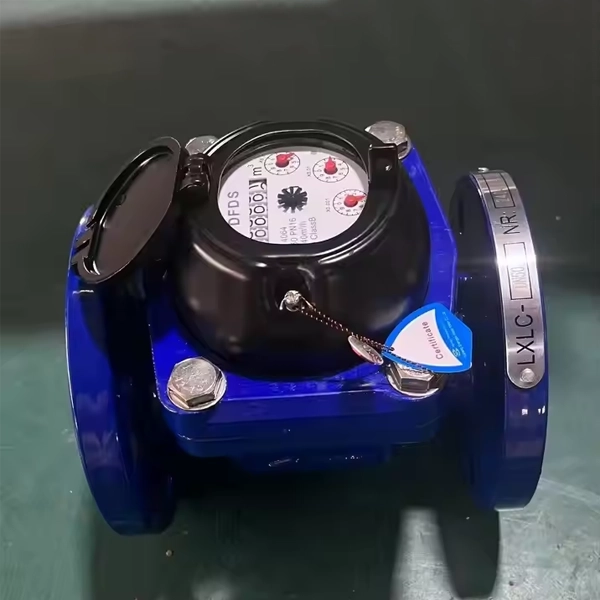

Giới thiệu về đồng hồ đo nước mặt bích bằng gang

Đồng hồ đo nước mặt bích bằng gang là thiết bị đo lưu lượng dạng cơ học chuyên dụng, được thiết kế để đo lưu lượng nước trong các hệ thống cấp thoát nước quy mô vừa và lớn. Với thiết kế mặt bích chắc chắn, đồng hồ dễ dàng kết nối trực tiếp với các đường ống có kích thước lớn, đảm bảo độ ổn định và kín nước cao trong quá trình vận hành.

Phần thân đồng hồ được làm từ chất liệu gang sơn epoxy chống ăn mòn, có khả năng chịu được áp lực và nhiệt độ cao, rất phù hợp với môi trường làm việc khắc nghiệt như trong các khu công nghiệp, nhà máy, hệ thống cấp nước đô thị, trạm bơm hoặc hệ thống tưới tiêu nông nghiệp.

Bên trong đồng hồ là bộ cơ cấu đo dạng cơ học (thường là kiểu Woltman hoặc đa tia), cho khả năng đo lưu lượng nước chính xác, bền bỉ và ít bị ảnh hưởng bởi tạp chất trong nước. Tùy vào từng model, đồng hồ có thể sử dụng cho cả nước lạnh hoặc nước nóng, và tích hợp thêm bộ phát xung để kết nối với hệ thống đọc số từ xa, phục vụ cho việc giám sát và quản lý lưu lượng một cách hiệu quả.

Thông số kỹ thuật của đồng hồ đo nước mặt bích bằng gang

• Kích thước: DN50 – DN500
• Áp lực tối đa: 16 bar
• Nhiệt độ: đến 50°C (nước lạnh), đến 130°C (nước nóng)
• Chất liệu thân: Gang sơn epoxy
• Kết nối: Mặt bích tiêu chuẩn BS/DIN/JIS
• Cấp chính xác: Class B hoặc C
• Kiểu đo: Woltman hoặc đa tia
• Hiển thị: Mặt số cơ, tùy chọn bộ phát xung

Nguyên lý hoạt động của đồng hồ đo nước mặt bích bằng gang

Đồng hồ đo nước mặt bích bằng gang hoạt động dựa trên nguyên lý cơ học truyền thống, sử dụng chuyển động của dòng nước để xác định lưu lượng tiêu thụ thông qua hệ thống truyền động chính xác.

Khi nước đi qua thân đồng hồ, dòng chảy sẽ tác động trực tiếp lên bộ phận đo lường – có thể là cánh quạt (đối với đồng hồ đa tia) hoặc rotor (đối với đồng hồ Woltman). Bộ phận này sẽ quay với tốc độ tương ứng với vận tốc dòng nước. Chuyển động quay được truyền qua một hệ bánh răng dẫn động tới mặt số cơ khí phía trên, giúp hiển thị tổng lượng nước đã đi qua đồng hồ bằng các con số rõ ràng, dễ đọc.

Đối với các dòng Woltman, cánh quay thường được thiết kế trục ngang, thích hợp cho các ứng dụng đo nước lưu lượng lớn. Trong khi đó, với các dòng đa tia, thiết kế nhiều tia nước dẫn vào giúp đảm bảo sự cân bằng, tăng độ chính xác, đặc biệt ở các cỡ nhỏ.

Ngoài ra, một số model còn tích hợp bộ phát xung (pulse output) hoặc cảm biến từ để truyền tín hiệu đến hệ thống đọc số từ xa (AMR/AMI), phục vụ cho việc thu thập dữ liệu tự động và giám sát lưu lượng theo thời gian thực.

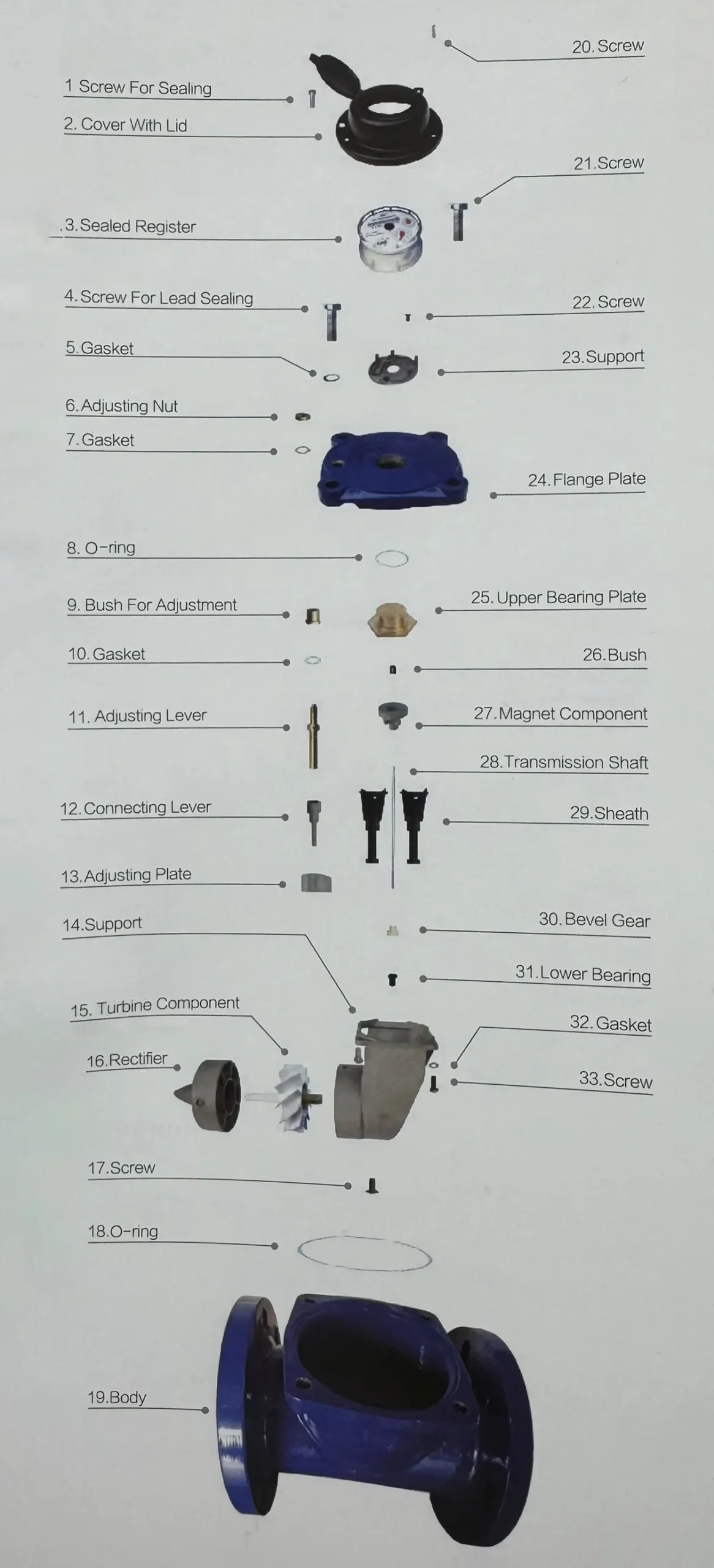

Cấu tạo của đồng hồ đo nước mặt bích bằng gang

Cấu tạo của đồng hồ đo nước mặt bích bằng gang được chia thành nhiều bộ phận chính, mỗi phần đảm nhận một chức năng cụ thể nhằm đảm bảo khả năng đo chính xác và độ bền cao khi sử dụng trong môi trường cấp thoát nước công nghiệp.

• Thân đồng hồ: Thân được chế tạo từ vật liệu gang cầu hoặc gang xám, có độ bền cao và chịu được áp lực lớn. Bên ngoài được phủ lớp sơn epoxy chống ăn mòn và gỉ sét. Thiết kế hai đầu mặt bích giúp kết nối chắc chắn với đường ống theo tiêu chuẩn quốc tế như JIS, BS hoặc DIN.
• Bộ phận đo lưu lượng: Tùy thuộc vào kiểu đồng hồ, bộ phận này có thể là cánh quạt trục ngang (kiểu Woltman) hoặc cánh quạt đa tia (kiểu đa tia). Khi nước chảy qua, cánh quạt quay và tạo ra chuyển động cơ học, từ đó xác định lưu lượng nước.
• Trục truyền động: Trục truyền động dẫn chuyển động từ cánh quạt đến mặt số hiển thị. Hầu hết các mẫu hiện đại đều sử dụng cơ cấu truyền động từ tính để tránh tiếp xúc giữa bộ phận cơ khí và nước, giúp tăng độ bền và chống nhiễm bẩn.
• Mặt số hiển thị: Phần này hiển thị số lượng nước đã chảy qua đồng hồ thông qua các con số trên mặt đồng hồ. Thường sử dụng cơ chế bánh răng cơ khí chính xác, một số mẫu còn tích hợp đồng hồ nhỏ để đo lưu lượng thấp hoặc phát hiện rò rỉ.
• Nắp bảo vệ: Nắp thường làm bằng nhựa ABS hoặc hợp kim nhôm, bên trong có kính trong suốt chịu lực. Mục đích là bảo vệ mặt số khỏi bụi bẩn, nước và ánh nắng trực tiếp, đồng thời đảm bảo khả năng đọc số dễ dàng.
• Bộ phát tín hiệu (tùy chọn): Một số đồng hồ có tích hợp sẵn hoặc hỗ trợ lắp thêm cảm biến phát xung (pulse) hoặc tín hiệu từ để kết nối với hệ thống giám sát từ xa như AMR, SCADA hoặc thiết bị ghi dữ liệu.

Sử dụng đồng hồ đo nước mặt bích bằng gang có những lợi ích gì?

Việc sử dụng đồng hồ đo nước mặt bích bằng gang mang lại nhiều lợi ích thiết thực, đặc biệt phù hợp với hệ thống cấp thoát nước công nghiệp, dân dụng quy mô lớn và môi trường làm việc khắc nghiệt.

• Độ bền cao, chịu lực tốt: Vật liệu gang giúp đồng hồ có khả năng chịu va đập, chống ăn mòn và hoạt động ổn định trong môi trường áp suất cao. Điều này đặc biệt quan trọng trong các hệ thống cấp nước lớn, nơi áp lực dòng chảy thường xuyên thay đổi.
• Kết nối chắc chắn, an toàn: Thiết kế mặt bích hai đầu giúp đồng hồ dễ dàng lắp đặt vào các hệ thống đường ống lớn với độ kín cao, hạn chế tối đa tình trạng rò rỉ hay rung lắc trong quá trình vận hành.
• Khả năng đo lưu lượng lớn: Đồng hồ mặt bích bằng gang thường có dải đo rộng từ DN50 đến DN500, phù hợp với nhu cầu đo lưu lượng lớn trong các nhà máy, khu công nghiệp, trạm bơm, hoặc mạng lưới cấp nước đô thị.
• Đo chính xác, hoạt động ổn định: Nhờ cơ chế đo cơ học thông minh như Woltman hoặc đa tia, đồng hồ đảm bảo độ chính xác cao trong thời gian dài, ít bị ảnh hưởng bởi tạp chất hoặc dòng chảy nhiễu loạn.
• Dễ bảo trì, thay thế: Kết cấu dễ tháo lắp và thiết kế module giúp việc kiểm định, bảo trì hoặc thay thế linh kiện nhanh chóng, tiết kiệm chi phí và thời gian vận hành hệ thống.
• Tích hợp công nghệ hiện đại: Nhiều dòng đồng hồ hiện nay hỗ trợ thêm bộ phát tín hiệu xung hoặc truyền thông để kết nối với hệ thống giám sát từ xa, tăng tính tự động hóa và kiểm soát tiêu thụ nước hiệu quả hơn.

Ứng dụng đồng hồ đo nước mặt bích bằng gang như thế nào vào đường ống?

Đồng hồ đo nước mặt bích bằng gang được ứng dụng rộng rãi trong các hệ thống cấp nước công nghiệp và dân dụng, đặc biệt là trong các đường ống lớn, có áp suất cao, hoặc môi trường khắc nghiệt. Để hiểu rõ hơn về cách ứng dụng đồng hồ đo nước mặt bích bằng gang vào đường ống.

Hệ thống cấp nước công nghiệp

• Trong các nhà máy sản xuất, khu công nghiệp, và hệ thống cấp nước đô thị, đồng hồ đo nước mặt bích bằng gang được lắp đặt để giám sát lưu lượng nước sử dụng trong các quy trình sản xuất, hệ thống làm mát, hoặc cung cấp nước sinh hoạt cho các tòa nhà lớn.
• Gang là vật liệu có khả năng chịu được áp suất và nhiệt độ cao, đồng thời có độ bền cao, phù hợp với các yêu cầu khắt khe trong công nghiệp. Mặt bích giúp dễ dàng kết nối đồng hồ với các đoạn ống lớn mà không cần phải sử dụng bộ chuyển đổi phức tạp.

Hệ thống cấp nước sinh hoạt đô thị

• Đồng hồ đo nước mặt bích bằng gang được sử dụng trong các đường ống cấp nước chính của thành phố hoặc khu dân cư. Chúng giúp đo lưu lượng nước cấp cho các khu vực dân cư, cơ sở thương mại và công cộng.
• Hệ thống cấp nước đô thị yêu cầu độ chính xác cao và độ bền lâu dài. Gang là vật liệu có khả năng chống ăn mòn tốt, phù hợp cho các hệ thống nước sạch hoặc nước thải.

Hệ thống cấp nước nông nghiệp

• Trong các hệ thống tưới tiêu, đồng hồ đo nước mặt bích bằng gang được sử dụng để giám sát lưu lượng nước cung cấp cho các cánh đồng, vườn cây hoặc các hệ thống thủy lợi.
• Các hệ thống nông nghiệp yêu cầu khả năng vận hành bền bỉ và khả năng chịu được các điều kiện làm việc ngoài trời. Gang có độ bền cao và chống chịu tốt với các yếu tố thời tiết, giúp đồng hồ hoạt động ổn định trong điều kiện môi trường khắc nghiệt.

Hệ thống xử lý nước thải

• Đồng hồ đo nước mặt bích bằng gang còn được sử dụng trong các hệ thống xử lý nước thải để đo lượng nước thải đi qua các hệ thống lọc, xử lý hoặc chuyển hướng.
• Nước thải có thể chứa các chất ăn mòn, vì vậy đồng hồ bằng gang có thể chịu được điều kiện môi trường đặc biệt này, đồng thời dễ dàng lắp đặt và bảo trì.

Hệ thống cấp nước cho tòa nhà cao tầng

• Trong các tòa nhà cao tầng, đồng hồ đo nước mặt bích được lắp đặt để đo lưu lượng nước sử dụng cho các hệ thống cấp nước trong tòa nhà (cho phòng tắm, phòng ăn, hệ thống phòng cháy chữa cháy, v.v.).
• Đường ống cấp nước trong tòa nhà thường có kích thước lớn và áp suất cao, vì vậy đồng hồ đo nước mặt bích bằng gang là lựa chọn phù hợp nhờ vào khả năng chịu áp lực và tuổi thọ cao.

Ứng dụng trong các hệ thống nước lạnh, nước nóng công nghiệp

• Đồng hồ đo nước mặt bích cũng được sử dụng trong các hệ thống cấp nước nóng, lạnh cho các nhà máy nhiệt điện, hệ thống làm lạnh công nghiệp hoặc nhà máy chế biến thực phẩm.
• Các hệ thống này yêu cầu đồng hồ có thể chịu nhiệt độ cao và áp suất lớn, trong khi gang là vật liệu có khả năng chống lại nhiệt độ và độ bền cao trong các điều kiện làm việc khắc nghiệt.

Giám sát lưu lượng trong hệ thống cấp nước sinh hoạt cho các khu dân cư lớn

• Trong các khu dân cư lớn, đồng hồ đo nước mặt bích được lắp đặt để giám sát lượng nước cấp cho các khu vực sinh hoạt, từ đó giúp các công ty cấp nước quản lý và điều phối nguồn nước hiệu quả.
• Với độ bền cao, khả năng chịu áp lực lớn và khả năng dễ dàng kết nối vào hệ thống ống lớn, đồng hồ mặt bích bằng gang là lựa chọn tối ưu cho các hệ thống cấp nước quy mô lớn.

Sử dụng trong các công trình xây dựng lớn và hệ thống cấp nước cho khu công nghiệp

• Các công trình xây dựng quy mô lớn hoặc khu công nghiệp với hệ thống đường ống rộng lớn và phức tạp thường sử dụng đồng hồ đo nước mặt bích để giám sát và điều chỉnh lưu lượng nước.
• Vì đặc tính chịu được tải trọng lớn và kháng ăn mòn, đồng hồ đo nước mặt bích bằng gang phù hợp với môi trường công nghiệp, nơi có yêu cầu khắt khe về độ bền và độ chính xác.

Nơi cung cấp đồng hồ đo nước mặt bích bằng gang uy tín, chất lượng và giá tốt

Nếu bạn đang tìm kiếm đồng hồ đo nước mặt bích bằng gang uy tín, chất lượng và giá tốt, ĐHĐLL là một lựa chọn xứng đáng. Chúng tôi chuyên cung cấp các sản phẩm đồng hồ đo lưu lượng nước chính hãng từ những thương hiệu uy tín, đảm bảo chất lượng và độ bền cao. Công ty chúng tôi cam kết tất cả các sản phẩm đều được kiểm tra chất lượng kỹ lưỡng, không qua trung gian, giúp bạn nhận được giá cả cạnh tranh mà vẫn đảm bảo chất lượng ổn định.

Đặc biệt, chúng tôi còn cung cấp dịch vụ hỗ trợ toàn diện, bao gồm tư vấn kỹ thuật, giao hàng toàn quốc và bảo hành lên đến 12 tháng. Công ty cũng cung cấp dịch vụ lắp đặt và kiểm định sản phẩm khi cần thiết, đảm bảo đồng hồ hoạt động ổn định và hiệu quả trong suốt quá trình sử dụng. Với hơn 10 năm kinh nghiệm trong ngành, ĐHĐLL tự hào là đối tác quan trọng và đáng tin cậy cho các dự án lớn, đặc biệt là các đại lý và công trình có nhu cầu mua sắm thiết bị đo lưu lượng nước chất lượng và bền bỉ.
