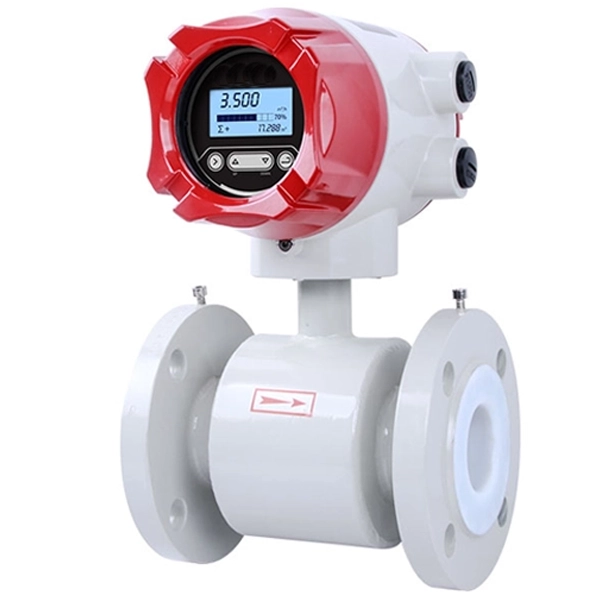

Đồng hồ đo nước nóng điện từ

Giới thiệu chung về đồng hồ đo nước nóng điện từ

Đồng hồ đo nước nóng điện từ là thiết bị chuyên dụng để đo lưu lượng nước nóng trong các hệ thống cấp nước, sản xuất và công nghiệp. Thiết bị này hoạt động dựa trên nguyên lý cảm biến điện từ, giúp đo chính xác lưu lượng mà không bị ảnh hưởng bởi nhiệt độ hay áp suất của dòng chảy.

Khác với các loại đồng hồ đo cơ học truyền thống, đồng hồ đo nước nóng điện từ không sử dụng bộ phận chuyển động, giúp giảm hao mòn, tăng độ bền và duy trì độ chính xác lâu dài. Với thiết kế chịu nhiệt tốt, thường được lót bằng các vật liệu như PTFE hoặc Teflon, thiết bị này có thể hoạt động ổn định trong môi trường nước nóng có nhiệt độ lên đến 150°C hoặc cao hơn.

Đồng hồ đo nước nóng điện từ được ứng dụng rộng rãi trong các hệ thống cấp nước nóng của khách sạn, bệnh viện, nhà máy thực phẩm, dược phẩm, cũng như trong các hệ thống lò hơi, HVAC, nhiệt điện. Nhờ khả năng kết nối với hệ thống điều khiển từ xa như PLC, SCADA, nó giúp quản lý lưu lượng nước nóng hiệu quả, tiết kiệm năng lượng và tối ưu hóa quy trình sản xuất.

Với độ chính xác cao, khả năng chịu nhiệt tốt và độ bền vượt trội, đồng hồ đo nước nóng điện từ là giải pháp lý tưởng cho các hệ thống cần kiểm soát lưu lượng nước nóng một cách ổn định và hiệu quả.

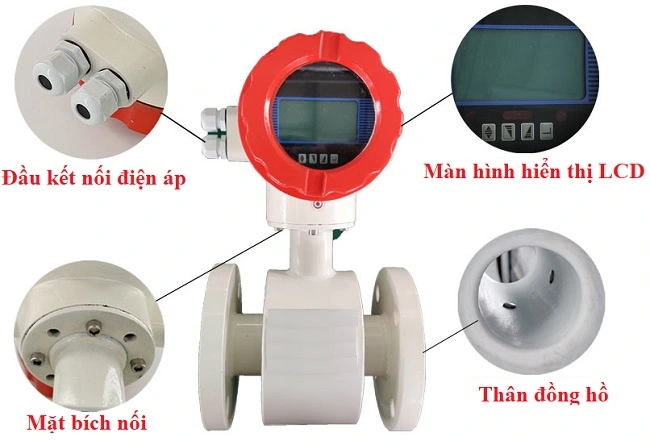

Cấu tạo của đồng hồ đo nước nóng điện từ

Đồng hồ đo lưu lượng nước nóng điện từ gồm hai bộ phận chính: Phần thân đồng hồ và bộ xử lý tín hiệu (hay còn gọi là bộ chuyển đổi Converter), giúp đo đạc và hiển thị kết quả một cách chính xác.

Phần thân đồng hồ nước nóng điện từ

Phần thân đồng hồ đóng vai trò bảo vệ các bộ phận bên trong, đồng thời kết nối chúng thành một hệ thống hoàn chỉnh. Để đảm bảo khả năng chịu nhiệt, chống ăn mòn và có độ bền cao, vật liệu chế tạo thân thường là thép không gỉ hoặc thép carbon.

• Vỏ bảo vệ bên ngoài: Được sản xuất theo tiêu chuẩn chống nước, chống bụi IP65, IP67, IP68. Một số mẫu có thể sử dụng hợp kim nhôm thay thế inox để giảm chi phí.
• Ống đo lưu lượng: Chất liệu của ống đo thường đồng nhất với thân đồng hồ. Nếu thân làm từ inox 304, ống đo cũng sẽ là inox 304. Nếu thân bằng thép carbon chịu nhiệt, ống đo cũng có chất liệu tương ứng. Bộ phận này có nhiệm vụ dẫn lưu chất đi qua đồng hồ.
• Lớp lót bảo vệ ống đo: Được làm từ nhựa PTFE, giúp chống ăn mòn và tăng độ bền khi tiếp xúc với nước nóng hoặc hóa chất.
• Cảm biến đo lường: Được gắn trực tiếp bên trong ống đo và liên kết với cuộn dây điện từ để thu nhận tín hiệu. Chất liệu chế tạo cảm biến thường là inox 316 hoặc SUS 316L để đảm bảo độ bền cao.
• Cuộn dây điện từ: Được đặt giữa thân đồng hồ và ống đo, tạo ra tín hiệu điện khi nước nóng chảy qua, từ đó giúp tính toán lưu lượng một cách chính xác. Đồng hồ hoạt động tốt khi lưu chất có độ dẫn điện tối thiểu ≥5μS/cm.
• Mặt bích kết nối: Được gia công hoàn toàn bằng kim loại, phù hợp với nhiều tiêu chuẩn kỹ thuật để kết nối với hệ thống đường ống.

Bộ xử lý tín hiệu và hiển thị kết quả (Converter)

Bộ phận này chịu trách nhiệm thu nhận, xử lý và hiển thị kết quả đo lưu lượng.

• Thân bộ chuyển đổi tín hiệu: Được làm từ thép carbon, inox 304 hoặc inox 316, giúp bảo vệ linh kiện bên trong.
• Vỏ bọc bên ngoài: Sử dụng hợp kim nhôm để chống nước, chống bám bẩn và cách điện, hạn chế rêu mốc.
• Bộ xử lý tín hiệu: Là hệ thống bảng mạch điện tử, sử dụng năng lượng điện để tính toán lưu lượng nước thông qua tín hiệu từ cuộn dây điện từ.
• Màn hình LCD hiện đại: Thay thế mặt hiển thị cơ học truyền thống, giúp người dùng dễ dàng đọc được lưu lượng tức thời, tốc độ dòng chảy và tổng lưu lượng. Màn hình chống thấm nước, hạn chế hơi nước làm mờ kính bảo vệ.
• Nút điều khiển cài đặt: Hệ thống nút bấm ngay bên dưới màn hình LCD, cho phép tùy chỉnh các thông số như đơn vị đo, ngôn ngữ hiển thị,…
• Dây tín hiệu: Kết nối giữa phần thân và bộ chuyển đổi Converter, giúp truyền tín hiệu đo lường nhanh chóng.
• Nguồn cấp năng lượng: Một số mẫu sử dụng nguồn 24V, trong khi các phiên bản chạy bằng pin Lithium 3.6V giúp đồng hồ hoạt động độc lập, có thể truyền tín hiệu từ xa thông qua dây xung điện hoặc mạng di động (SIM kết nối).

Thông số kỹ thuật của đồng hồ đo nước nóng điện từ

• Kích thước: DN15 – DN1000
• Chất liệu: inox 304, 316,…
• Điện áp: 24V, 220V
• Tín hiệu in – out: 4 – 20mA
• Lắp đặt: bích
•  Đầu điều khiển: Màn hình liền
• Nhiệt độ: Lên đến 150 độ C
• Áp lực làm việc: PN16
• Môi trường ứng dụng: Nước nóng, nước sinh hoạt.
• Xuất xứ: Hàn Quốc, Đài Loan.
• Bảo hành: Trên 12 tháng.

Cơ chế làm việc của đồng hồ đo nước nóng điện từ

Khi nước nóng đi qua ống đo, nó tiếp xúc với các cảm biến lưu lượng điện từ. Những cảm biến này tương tác với cuộn dây điện từ bên trong đồng hồ, tạo ra một từ trường phản ánh lưu lượng và tốc độ dòng chảy của nước nóng.

Thiết bị ứng dụng công nghệ đo điện từ, dựa trên nguyên lý Faraday, giúp xác định chính xác lượng nước nóng chảy qua.

Thông tin thu nhận được sẽ được bảng mạch điện tử xử lý, bao gồm bộ vi điều khiển và các thành phần mạch điện khác, sau đó chuyển đổi thành số liệu cụ thể và hiển thị trực tiếp trên màn hình LCD.

Ngoài ra, đồng hồ có khả năng kết nối với hệ thống giám sát hoặc bảng điều khiển từ xa, hỗ trợ theo dõi và quản lý nước nóng một cách chặt chẽ.

Thiết bị này còn tích hợp chức năng lưu trữ dữ liệu lưu lượng trong một khoảng thời gian nhất định và đảm bảo tính bảo mật cao, giúp ngăn chặn các hành vi gian lận trong quá trình kiểm soát nước nóng.

Lắp đặt đồng hồ đo nước nóng điện từ đúng kỹ thuật

Việc lắp đặt đồng hồ nước lạnh có cơ cấu điện tử tuy nhìn đơn giản nhưng thực tế lại đòi hỏi sự tỉ mỉ và chính xác cao. Nếu thực hiện qua loa, không chỉ làm giảm tuổi thọ thiết bị mà còn ảnh hưởng đến độ chính xác và hiệu suất đo lường.

Dưới đây là các bước giúp rút ngắn thời gian lắp đặt mà vẫn đảm bảo hiệu quả tối ưu:

Bước 1: Vệ sinh đường ống và bề mặt lắp đặt

• Làm sạch bên trong đường ống, loại bỏ cặn bẩn, rỉ sét hoặc dị vật có thể cản trở dòng chảy.
• Kiểm tra và vệ sinh các vị trí mối nối, đảm bảo bề mặt tiếp xúc nhẵn và không có tạp chất.

Bước 2: Xác định vị trí và phương pháp lắp đặt

Trước khi tiến hành lắp đặt, cần xem xét các yếu tố sau:
✅ Tư thế lắp đặt: Đặt đồng hồ theo phương đứng, nghiêng, ngang hay dọc tùy theo yêu cầu kỹ thuật.
✅ Vị trí quan sát màn hình LCD: Chọn vị trí giúp dễ dàng theo dõi thông số hiển thị.
✅ Tránh vùng có nhiễu điện từ: Không lắp đặt ở nơi có từ trường mạnh để đảm bảo độ chính xác.
✅ Hướng dòng chảy: Đồng hồ cần được lắp theo chiều dòng chảy được ký hiệu trên thân thiết bị.
✅ Đảm bảo đoạn ống thẳng: Trước và sau đồng hồ, đường ống phải thẳng và cùng hướng, tránh hiện tượng xoáy dòng gây sai số.

Bước 3: Lắp đặt đồng hồ nước lạnh có cơ cấu điện tử với mặt bích

• Định vị mặt bích trên đường ống, căn chỉnh sao cho khớp với đồng hồ.
• Thực hiện hàn điểm để cố định mặt bích, lưu ý không hàn kín ngay lập tức để tránh sinh nhiệt làm hỏng thiết bị.
• Tháo đồng hồ ra, tiến hành hàn kín và kéo đường ống. Sau khi mối hàn nguội, vệ sinh khu vực hàn và loại bỏ bụi bẩn.
• Đặt gioăng làm kín giữa mặt bích của đồng hồ và đường ống, sau đó xỏ bu lông và siết chặt đai ốc.
• Dùng cờ lê hoặc mỏ lết siết chặt các đai ốc theo kiểu đối xứng để đảm bảo lực siết đều, tránh lệch hoặc cong vênh bu lông.
• Sơn phủ chống gỉ lên mối hàn để tăng độ bền và hạn chế ăn mòn trong quá trình sử dụng.

Kiểm tra và vận hành thử nghiệm

• Sau khi lắp đặt xong, kiểm tra lại toàn bộ kết nối, đảm bảo không có rò rỉ.
• Chạy thử nghiệm để xác minh hoạt động ổn định của đồng hồ.
• Nếu mọi thông số hiển thị bình thường, thiết bị có thể đưa vào vận hành chính thức.

Ứng dụng của đồng hồ đo nước nóng điện từ

Ngành cấp thoát nước

Đồng hồ đo nước nóng điện từ được sử dụng để theo dõi và kiểm soát lưu lượng nước nóng trong hệ thống cấp nước sinh hoạt, đặc biệt tại các tòa nhà chung cư, khách sạn, bệnh viện. Ngoài ra, thiết bị này còn được ứng dụng trong hệ thống xử lý nước nóng công nghiệp, giúp đo chính xác lượng nước tiêu thụ, đảm bảo hiệu suất hoạt động ổn định.

Ngành công nghiệp thực phẩm & đồ uống

Trong ngành thực phẩm và đồ uống, đồng hồ đo nước nóng điện từ đóng vai trò quan trọng trong quy trình sản xuất bia, sữa, nước giải khát, giúp kiểm soát lượng nước nóng sử dụng ở từng giai đoạn sản xuất. Đặc biệt, nó còn được ứng dụng trong quy trình làm sạch CIP (Clean In Place) để đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm.

Hệ thống sưởi ấm, HVAC và chiller

Thiết bị này thường xuất hiện trong hệ thống sưởi ấm trung tâm của các tòa nhà, khu dân cư nhằm giám sát và điều chỉnh lưu lượng nước nóng. Trong hệ thống điều hòa không khí (HVAC), đồng hồ giúp kiểm soát nhiệt độ và hiệu suất hoạt động. Ngoài ra, nó còn được sử dụng trong hệ thống chiller, giúp tối ưu hóa hiệu quả làm lạnh và tiết kiệm năng lượng.

Nhà máy nhiệt điện & hệ thống năng lượng

Trong các nhà máy nhiệt điện, đồng hồ đo nước nóng điện từ được lắp đặt để giám sát lưu lượng nước nóng trong hệ thống làm mát hoặc trao đổi nhiệt. Đặc biệt, nó giúp kiểm soát lượng nước nóng cấp cho nồi hơi công nghiệp, đảm bảo hoạt động ổn định và nâng cao hiệu suất vận hành.

Ngành công nghiệp dệt nhuộm & hóa chất

Trong ngành dệt nhuộm, đồng hồ đo nước nóng điện từ được sử dụng để kiểm soát lưu lượng nước trong quy trình giặt, nhuộm vải, đảm bảo chất lượng sản phẩm. Ngoài ra, trong ngành hóa chất và dược phẩm, thiết bị này giúp giám sát chặt chẽ lượng nước nóng sử dụng trong quá trình pha trộn và sản xuất, đảm bảo an toàn và chính xác.

Ngành công nghiệp dầu khí & khai khoáng

Trong lĩnh vực dầu khí, đồng hồ đo nước nóng điện từ đóng vai trò quan trọng trong quá trình khai thác và chế biến dầu mỏ, giúp kiểm soát lượng nước nóng sử dụng, tránh lãng phí tài nguyên. Bên cạnh đó, nó cũng được ứng dụng trong hệ thống xử lý nước nóng tại các khu khai thác khoáng sản, đảm bảo quy trình vận hành diễn ra hiệu quả.

Hệ thống giặt là công nghiệp

Các xưởng giặt là công nghiệp tại khách sạn, bệnh viện thường sử dụng đồng hồ đo nước nóng điện từ để giám sát lượng nước tiêu thụ. Điều này giúp tối ưu chi phí vận hành và đảm bảo đủ nước nóng cho quá trình giặt và khử trùng đồ vải, đặc biệt trong các môi trường yêu cầu tiêu chuẩn vệ sinh cao.

Kiểm soát nước nóng trong hệ thống năng lượng tái tạo

Đồng hồ đo nước nóng điện từ cũng được ứng dụng trong hệ thống năng lượng mặt trời, giúp kiểm soát lưu lượng nước nóng tuần hoàn trong các bồn chứa hoặc hệ thống làm nóng nước bằng năng lượng mặt trời. Điều này giúp tối ưu hiệu suất sử dụng năng lượng tái tạo, giảm chi phí vận hành và bảo vệ môi trường.

Địa chỉ cung cấp đồng hồ đo nước nóng điện từ chĩnh hãng và chất lượng cao

Sản phẩm chính hãng, nhập khẩu trực tiếp

Tại ĐHĐLL Việt Nam, chúng tôi cam kết cung cấp đồng hồ đo nước nóng điện từ chính hãng, nhập khẩu trực tiếp từ các thương hiệu uy tín như Hàn Quốc và Đài Loan. Mỗi sản phẩm đều đi kèm giấy tờ chứng nhận CO-CQ, kiểm định chất lượng đầy đủ, giúp khách hàng yên tâm về nguồn gốc và độ bền thiết bị.

Giá cả cạnh tranh, tối ưu chi phí

Chúng tôi luôn cố gắng cân đối giá thành hợp lý, mang đến cho khách hàng mức giá cạnh tranh nhất trên thị trường. Nhờ nhập khẩu số lượng lớn, ĐHĐLL có thể cung cấp đồng hồ đo nước nóng điện từ với giá tốt, giúp tối ưu chi phí đầu tư cho doanh nghiệp và cá nhân.

Bảo hành dài hạn, dịch vụ hậu mãi tận tâm

• Chính sách bảo hành lên đến 12 tháng, đảm bảo quyền lợi cho khách hàng trong quá trình sử dụng.
• Hỗ trợ tư vấn lắp đặt, hướng dẫn kỹ thuật chi tiết, giúp khách hàng lựa chọn và sử dụng sản phẩm hiệu quả nhất.
• Cam kết đổi mới nếu phát sinh lỗi từ nhà sản xuất trong thời gian bảo hành.

Đa dạng mẫu mã, phù hợp nhiều ứng dụng

ĐHĐLL cung cấp đầy đủ các dòng đồng hồ đo nước nóng điện từ với nhiều kích thước DN15 – DN500, đáp ứng nhu cầu sử dụng trong:

✔ Hệ thống cấp nước nóng cho tòa nhà, khách sạn, bệnh viện

✔ Nhà máy sản xuất thực phẩm, dược phẩm, hóa chất

✔ Hệ thống HVAC, lò hơi công nghiệp

✔ Ngành năng lượng, khai khoáng, dệt nhuộm, giặt là công nghiệp

Giao hàng nhanh toàn quốc

Với hệ thống kho hàng lớn tại Hà Nội & TP. Hồ Chí Minh, chúng tôi đảm bảo giao hàng nhanh chóng trong 24-48h với các đơn hàng nội thành và từ 2-5 ngày đối với các tỉnh thành khác. Đặc biệt, khách hàng có thể yêu cầu kiểm tra hàng trước khi thanh toán, đảm bảo đúng chủng loại và chất lượng.
