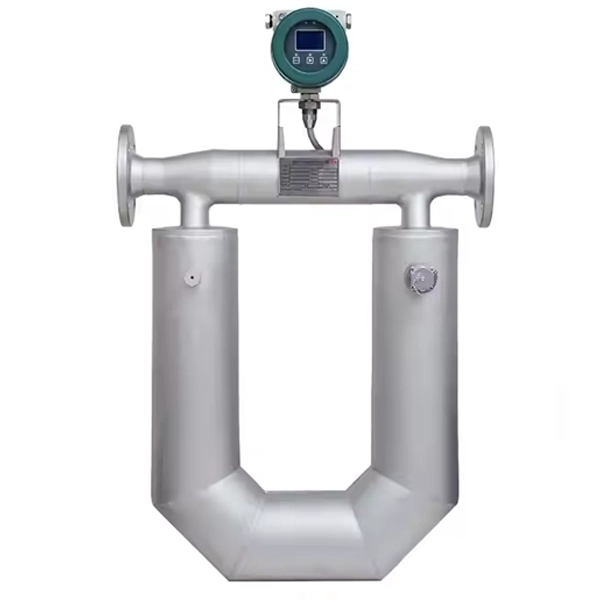

Đồng hồ lưu lượng Ethanol Coriolis

Đôi nét về đồng hồ lưu lượng Ethanol Coriolis

Đồng hồ lưu lượng Ethanol Coriolis là thiết bị chuyên dụng sử dụng nguyên lý Coriolis để đo trực tiếp lưu lượng khối lượng của Ethanol một cách chính xác và ổn định. Nhờ vào cơ chế đo không phụ thuộc vào áp suất, nhiệt độ hay độ nhớt của dòng chảy, thiết bị này đảm bảo độ chính xác cao trong mọi điều kiện vận hành.

Nguyên lý hoạt động của đồng hồ dựa trên lực Coriolis sinh ra khi chất lỏng di chuyển qua ống rung. Các cảm biến ghi lại sự biến dạng đặc trưng của ống do tác động của dòng chảy, từ đó tính toán được lưu lượng khối lượng. Ngoài ra, đồng hồ còn đo được nhiệt độ, mật độ và có thể suy ra lưu lượng thể tích cũng như năng lượng dòng chảy nếu cần thiết.

Thiết bị này thường được ứng dụng trong nhiều ngành công nghiệp như sản xuất nhiên liệu sinh học (biofuel), chế biến thực phẩm và đồ uống (như rượu và bia), cũng như trong ngành hóa chất và dược phẩm – nơi yêu cầu độ chính xác cao khi định lượng Ethanol trong quy trình pha chế hoặc phản ứng.

Thông số kỹ thuật của đồng hồ lưu lượng Ethanol Coriolis

• Dãy đo lưu lượng: 0.05 đến 120,000 kg/h
• Độ chính xác: ±0.1% (khối lượng), ±0.001 g/cm³ (mật độ)
• Áp suất tối đa: đến 100 bar
• Nhiệt độ lưu chất: -50°C đến +200°C
• Vật liệu tiếp xúc: inox 316L hoặc Hastelloy C22
• Nguồn cấp: 24VDC hoặc 100–240VAC
• Tín hiệu ra: 4-20 mA, xung, HART, Modbus, FF, Profibus
• Chuẩn bảo vệ: IP67/IP69K, chống cháy nổ ATEX, IECEx

Cấu tạo và nguyên lý hoạt động của đồng hồ lưu lượng Ethanol Coriolis

Cấu tạo cơ bản

• Cảm biến Coriolis: Là phần trung tâm của thiết bị, bao gồm hai ống dẫn hình chữ U hoặc Omega được làm từ inox hoặc hợp kim chịu ăn mòn. Khi Ethanol chảy qua, các ống này sẽ dao động nhờ một bộ rung tích hợp, tạo ra hiệu ứng Coriolis – đây chính là nguyên lý để đo lưu lượng khối lượng.
• Bộ truyền dao động: Đây là cơ cấu tạo dao động cưỡng bức cho ống đo. Khi hoạt động, nó khiến các ống rung với tần số xác định và tạo điều kiện để phát hiện lệch pha do dòng chảy Ethanol gây ra.
• Bộ thu cảm biến: Gồm các cảm biến gắn trên ống đo để thu tín hiệu dao động và xác định độ lệch pha giữa đầu vào và đầu ra của dòng lưu chất. Độ lệch pha này tỉ lệ thuận với lưu lượng khối lượng.
• Cảm biến nhiệt độ và mật độ: Được gắn trực tiếp trên ống dẫn để đo nhiệt độ dòng chảy và tính toán mật độ Ethanol – giúp hiệu chỉnh và tính toán chính xác các giá trị như lưu lượng thể tích, lưu lượng khối lượng, năng lượng.
• Bộ hiển thị và xử lý tín hiệu: Tiếp nhận và xử lý dữ liệu từ cảm biến, sau đó hiển thị hoặc truyền tín hiệu về hệ thống giám sát SCADA/DCS. Bộ xử lý này thường tích hợp giao thức truyền thông số như HART, Modbus, Profibus, Foundation Fieldbus.
• Vỏ bảo vệ: Bảo vệ toàn bộ hệ thống khỏi tác động của môi trường bên ngoài. Tùy loại, vỏ có thể đạt chuẩn IP66, IP67 hoặc chống cháy nổ theo chuẩn ATEX/IECEx.

Nguyên lý hoạt động

Đồng hồ lưu lượng Ethanol Coriolis hoạt động dựa trên hiệu ứng Coriolis, một hiện tượng vật lý xảy ra khi chất lỏng chuyển động qua một hệ thống ống rung.

Khi dòng Ethanol chảy qua các ống đo hình chữ U hoặc hình Omega, hệ thống tạo dao động sẽ rung các ống này ở tần số nhất định. Nếu không có dòng chảy, cả hai nhánh của ống sẽ dao động đồng bộ, không có sự lệch pha.

Tuy nhiên, khi Ethanol bắt đầu chảy qua, do khối lượng chuyển động, hiệu ứng Coriolis khiến hai nhánh ống dao động lệch pha nhau. Độ lệch pha này tỷ lệ thuận với lưu lượng khối lượng của dòng Ethanol.

Cảm biến sẽ đo độ lệch pha giữa hai điểm trên ống, từ đó tính toán chính xác lưu lượng khối lượng. Ngoài ra, các cảm biến nhiệt độ và mật độ tích hợp cho phép đồng hồ xác định thêm các thông số như lưu lượng thể tích, mật độ, nhiệt lượng hoặc khối lượng riêng của Ethanol.

Đặc điểm nổi bật của đồng hồ lưu lượng Ethanol Coriolis

Đo chính xác khối lượng Ethanol

Đồng hồ Coriolis không đo thể tích như các thiết bị thông thường mà đo trực tiếp khối lượng dòng chảy của Ethanol. Nhờ đó, kết quả đo luôn chính xác, ổn định dù nhiệt độ hoặc áp suất có thay đổi. Đặc biệt phù hợp cho các quy trình yêu cầu tính toán chính xác hàm lượng và tỷ lệ pha trộn.

Đa chức năng trong một thiết bị

Ngoài khả năng đo lưu lượng khối lượng, thiết bị còn tích hợp đo nhiệt độ, mật độ và lưu lượng thể tích. Một số dòng cao cấp thậm chí còn tính toán được lưu lượng năng lượng. Nhờ đó, người vận hành dễ dàng kiểm soát toàn diện quá trình sản xuất và chất lượng Ethanol.

Độ chính xác và độ lặp lại cực cao

Coriolis nổi bật với sai số rất thấp, chỉ khoảng ±0.1% hoặc thấp hơn. Kết quả đo ổn định ngay cả khi dòng Ethanol có chứa bọt, hơi hoặc lẫn một số tạp chất nhẹ. Điều này đặc biệt quan trọng khi đo các dòng chảy không đồng nhất hoặc trong môi trường biến động.

Không cần đoạn ống thẳng khi lắp đặt

Cảm biến Coriolis không bị ảnh hưởng bởi dạng dòng chảy, nên có thể lắp ở vị trí bất kỳ trên đường ống, kể cả gần co, van, bơm hay khúc cua. Việc này giúp tiết kiệm không gian lắp đặt và phù hợp cho cả hệ thống có cấu trúc phức tạp.

Phù hợp với nhiều trạng thái của Ethanol

Coriolis hoạt động hiệu quả với Ethanol ở cả dạng lỏng, có bọt hoặc gần điểm sôi. Kể cả khi áp suất cao, nhiệt độ biến đổi hoặc dòng chảy không ổn định, cảm biến vẫn cung cấp kết quả đo đáng tin cậy. Điều này làm cho nó lý tưởng cho quy trình chưng cất, phối trộn và lưu trữ.

Vật liệu cấu tạo bền bỉ, chống ăn mòn

Các bộ phận tiếp xúc với Ethanol thường được làm từ thép không gỉ 316L hoặc các hợp kim cao cấp như Hastelloy, đảm bảo tuổi thọ dài ngay cả trong môi trường hóa chất hoặc nhiệt độ cao. Cảm biến được thiết kế để chịu được độ ẩm, rung động và điều kiện vận hành khắc nghiệt.

Không có bộ phận chuyển động – giảm thiểu bảo trì

Coriolis hoạt động dựa trên dao động ống nên không cần đến cơ cấu quay hay trượt. Nhờ vậy, thiết bị gần như không bị hao mòn cơ học, giảm thiểu thời gian bảo trì và chi phí vận hành dài hạn.

Hỗ trợ nhiều chuẩn giao tiếp công nghiệp

Thiết bị có thể kết nối dễ dàng với hệ thống điều khiển nhờ các giao thức như HART, Modbus, Profibus hoặc EtherNet/IP. Quá trình cấu hình, giám sát và thu thập dữ liệu diễn ra nhanh chóng, thuận tiện cho các nhà máy ứng dụng tự động hóa cao.

Tự động chẩn đoán và xác minh

Một số dòng đồng hồ Coriolis cao cấp tích hợp sẵn chức năng tự kiểm tra cảm biến như Heartbeat Technology. Nhờ đó, thiết bị có thể liên tục theo dõi tình trạng hoạt động, phát hiện lỗi hoặc cảnh báo trước khi sự cố xảy ra – giúp đảm bảo quá trình đo luôn ổn định và an toàn.

Đạt các chứng nhận quốc tế nghiêm ngặt

Coriolis sử dụng trong môi trường đo Ethanol thường phải tuân thủ các tiêu chuẩn nghiêm ngặt về an toàn và vệ sinh. Các thiết bị thường đạt chứng nhận ATEX (chống cháy nổ), FDA (an toàn thực phẩm), CE (châu Âu), và có thể dùng trong khu vực nguy hiểm hoặc nhà máy cồn thực phẩm.

Ứng dụng đồng hồ lưu lượng Ethanol Coriolis vào đường ống

Đồng hồ đo lưu lượng Ethanol sử dụng nguyên lý Coriolis có nhiều ứng dụng quan trọng trong các hệ thống đường ống, đặc biệt trong ngành công nghiệp chế biến ethanol và các ứng dụng liên quan đến các chất lỏng có độ nhớt thấp và tỷ trọng ổn định. Sau đây là một số ứng dụng chính:

Đo lưu lượng trong quy trình sản xuất ethanol

Trong các nhà máy sản xuất ethanol, đồng hồ đo lưu lượng Coriolis được sử dụng để đo chính xác lưu lượng của ethanol trong các giai đoạn khác nhau của quá trình sản xuất, từ chưng cất, lọc, đến pha trộn và bảo quản. Với khả năng đo lưu lượng khối lượng chính xác, Coriolis giúp đảm bảo tỷ lệ pha trộn chính xác giữa các thành phần, hỗ trợ tối ưu hóa chất lượng và hiệu quả sản xuất.

Quản lý pha trộn và chất lượng Ethanol

Trong các hệ thống pha trộn ethanol với các thành phần khác như nhiên liệu hoặc các dung môi, đồng hồ Coriolis có thể giúp đo và kiểm soát chính xác tỷ lệ pha trộn. Điều này rất quan trọng trong việc duy trì chất lượng sản phẩm cuối cùng và tối ưu hóa chi phí nguyên liệu đầu vào.

Đo và giám sát trong các quy trình chưng cất

Trong các nhà máy chưng cất ethanol, đồng hồ Coriolis giúp giám sát lưu lượng dòng chảy ethanol trong các bộ chưng cất và thiết bị tách. Việc đo lưu lượng chính xác giúp đảm bảo hiệu quả của quá trình chưng cất, giảm thiểu sự mất mát ethanol và cải thiện hiệu suất.

Kiểm tra chất lượng và độ tinh khiết của Ethanol

Vì Coriolis có khả năng đo đồng thời nhiều thông số như khối lượng, nhiệt độ và mật độ, nó rất hữu ích trong việc kiểm tra độ tinh khiết của ethanol trong các công đoạn cuối của quy trình sản xuất. Đồng hồ này có thể phát hiện các tạp chất hoặc sai lệch về mật độ, giúp nhà sản xuất duy trì chất lượng ổn định cho sản phẩm.

Giám sát và điều chỉnh trong quá trình lưu trữ

Đồng hồ đo lưu lượng Coriolis cũng có thể được sử dụng trong các bể chứa và hệ thống đường ống lưu trữ ethanol để giám sát lưu lượng và mức độ tồn kho. Khả năng đo chính xác và liên tục giúp các nhà quản lý dễ dàng điều chỉnh và kiểm soát quá trình lưu trữ, đảm bảo mức tồn kho luôn ổn định và tránh lãng phí.

Kiểm tra và bảo trì hệ thống đường ống

Với khả năng chẩn đoán tự động, đồng hồ đo lưu lượng Coriolis giúp kiểm tra tình trạng hoạt động của hệ thống đường ống và các thiết bị liên quan. Các chức năng như tự kiểm tra và báo động sớm giúp tránh được sự cố, giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì cho nhà máy.

Sử dụng trong các quy trình công nghiệp khác có liên quan đến ethanol

Ngoài sản xuất ethanol, đồng hồ đo lưu lượng Coriolis cũng được ứng dụng trong các ngành công nghiệp khác sử dụng ethanol như dược phẩm, hóa chất, và thực phẩm. Chúng giúp đo chính xác lưu lượng ethanol trong các sản phẩm như dung môi, thuốc, hoặc các loại nước giải khát chứa ethanol.

Địa chỉ cung cấp đồng hồ lưu lượng Ethanol Coriolis uy tín, giá rẻ và chất lượng cao

Nếu bạn đang tìm kiếm một địa chỉ uy tín, giá rẻ và chất lượng cao để mua đồng hồ đo lưu lượng Ethanol dạng Coriolis, thì Đồng Hồ Đo Lưu Lượng là một lựa chọn lý tưởng. Với kinh nghiệm hơn 10 năm trong lĩnh vực cung cấp thiết bị đo lường và giải pháp lưu lượng công nghiệp, chúng tôi cam kết mang đến các sản phẩm chính hãng, đầy đủ giấy tờ chứng nhận, bảo hành rõ ràng và hỗ trợ kỹ thuật chuyên sâu.

Công ty cung cấp đầy đủ các dòng đồng hồ Coriolis Ethanol với khả năng đo chính xác cao, độ tin cậy lớn và tương thích tốt với nhiều điều kiện đường ống khác nhau. Sản phẩm được kiểm định khi cần thiết và có thể hiệu chuẩn theo yêu cầu, đáp ứng các tiêu chuẩn đo lường khắt khe của nhà máy hoặc khu công nghiệp.

Ngoài chất lượng sản phẩm, ĐHĐLL còn hỗ trợ tư vấn lựa chọn model phù hợp với ứng dụng cụ thể, từ công nghiệp thực phẩm, hóa chất, đến nhiên liệu sinh học. Chính sách giao hàng nhanh, hỗ trợ lắp đặt tận nơi và dịch vụ hậu mãi tận tâm là những điểm mạnh khiến khách hàng yên tâm khi lựa chọn ĐHĐLL làm đối tác cung cấp
