Đôi nét về đồng hồ siêu âm Em-Flow

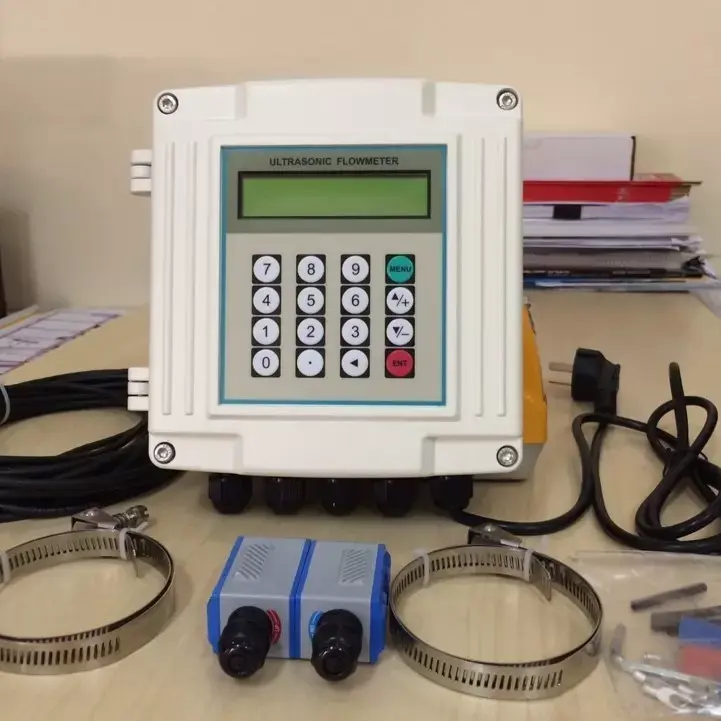

Đồng hồ siêu âm Em-Flow là thiết bị đo lưu lượng hiện đại, ứng dụng công nghệ sóng siêu âm để đo vận tốc dòng chảy và từ đó tính ra lưu lượng thể tích của chất lỏng. Thiết bị này không sử dụng bộ phận chuyển động cơ học nên hoàn toàn không gây cản trở dòng chảy, ít bảo trì, và độ chính xác cao ngay cả khi lưu lượng rất thấp.

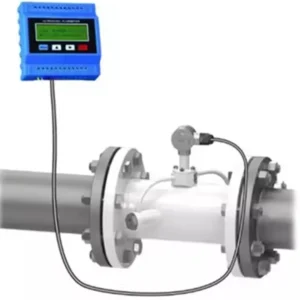

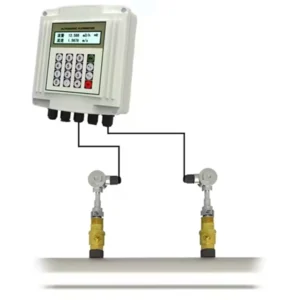

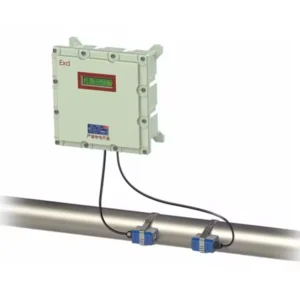

Em-Flow cung cấp cả hai dạng lắp đặt clamp-on (kẹp ngoài ống) và inline (gắn trực tiếp vào đường ống), phù hợp với nhiều ứng dụng khác nhau trong công nghiệp – từ hệ thống nước sạch, nước thải, hóa chất đến thực phẩm và năng lượng. Một số model còn hỗ trợ đo hai chiều (bi-directional), lưu dữ liệu, truyền tín hiệu analog (4-20mA), xung, Modbus hoặc HART để kết nối với các hệ thống điều khiển trung tâm.

Với khả năng hoạt động ổn định trong môi trường khắc nghiệt, độ chính xác cao và tính linh hoạt trong lắp đặt, đồng hồ siêu âm Em-Flow là lựa chọn lý tưởng cho các dự án cần giám sát lưu lượng liên tục, không xâm lấn và không cần ngắt dòng trong quá trình lắp đặt.

Thông số kỹ thuật:

• Công nghệ đo: Siêu âm (Transit-time hoặc Doppler)
• Dải đo lưu lượng: 0.01 m/s đến 12 m/s (tuỳ vào môi chất và đường kính ống)
• Độ chính xác: ±1% đến ±2%
• Đường kính ống: DN15 đến DN6000
• Tín hiệu đầu ra: 4-20mA, xung, Modbus, HART (tuỳ model)
• Áp suất làm việc: Lên đến 40 bar (tùy model)
• Nhiệt độ làm việc: -40°C đến 160°C (tùy model)
• Nguồn cấp: 24VDC (hoặc nguồn cấp qua cổng tín hiệu Modbus hoặc HART)
• Kết nối: Clamp-on (kẹp ngoài ống) hoặc Inline (gắn trực tiếp vào ống)
• Chất liệu thân: Thép không gỉ (SS316), hợp kim nhôm, hoặc nhựa, tùy theo ứng dụng
• Môi chất đo: Nước, nước thải, hóa chất, dầu, khí, khí nén, hơi (tùy model)
• Chứng chỉ: CE, ISO, PED (tùy theo yêu cầu của thị trường)

Cấu tạo của đồng hồ siêu âm Em-Flow

Cảm biến siêu âm

Cảm biến siêu âm là bộ phận quan trọng nhất, thực hiện việc phát và nhận sóng siêu âm trong môi chất. Cảm biến này có thể được lắp đặt trực tiếp trên đường ống (Inline) hoặc bên ngoài đường ống (Clamp-on).

• Cảm biến phát: Phát ra sóng siêu âm vào dòng chảy.
• Cảm biến nhận: Nhận lại sóng siêu âm phản hồi từ dòng chảy.

Bộ xử lý tín hiệu

Bộ xử lý tín hiệu tiếp nhận và phân tích dữ liệu từ cảm biến siêu âm. Nó tính toán tốc độ dòng chảy dựa trên thời gian transit (Transit-time) của sóng siêu âm đi qua dòng chảy. Bộ xử lý tín hiệu có thể hỗ trợ nhiều loại đầu ra tín hiệu như 4-20mA, xung, Modbus, hoặc HART.

Màn hình hiển thị và giao diện người dùng

Một số model đồng hồ siêu âm Em-Flow có màn hình hiển thị để người dùng có thể trực tiếp xem giá trị lưu lượng. Màn hình có thể hiển thị các thông số như lưu lượng tức thời, tổng lưu lượng và các cảnh báo liên quan đến trạng thái thiết bị. Giao diện người dùng giúp cấu hình và hiệu chỉnh thiết bị dễ dàng.

Đầu ra tín hiệu

Đồng hồ Em-Flow hỗ trợ nhiều loại tín hiệu đầu ra, bao gồm:

• Analog (4-20mA): Để kết nối với hệ thống điều khiển hoặc PLC.
• Xung: Thường dùng cho việc ghi nhận lượng nước, khí hoặc chất lỏng theo thời gian.
• Modbus, HART: Để kết nối với hệ thống SCADA hoặc các thiết bị giám sát từ xa.

Thân và vỏ bảo vệ

Thân đồng hồ siêu âm Em-Flow được chế tạo từ các vật liệu chịu áp lực và ăn mòn như thép không gỉ (SS316) hoặc hợp kim nhôm. Vỏ bảo vệ thiết bị thường có khả năng chống thấm nước và chống bụi, giúp đồng hồ hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

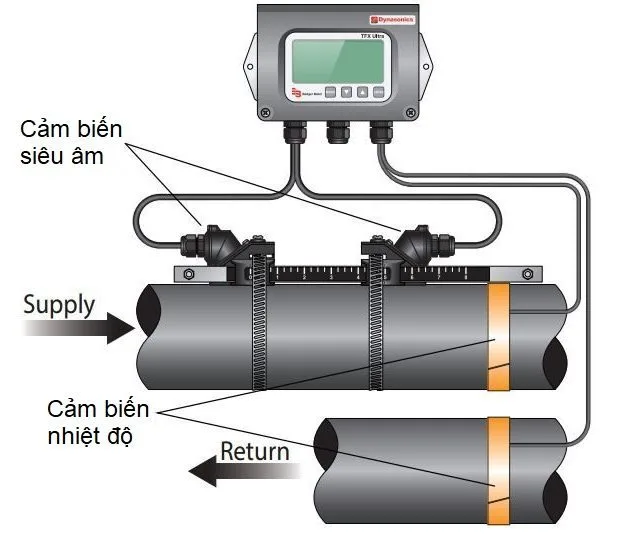

Cảm biến nhiệt độ (tuỳ chọn)

Một số dòng đồng hồ siêu âm Em-Flow được trang bị thêm cảm biến nhiệt độ tích hợp để đo và điều chỉnh lưu lượng dựa trên nhiệt độ môi chất. Điều này đặc biệt hữu ích khi đo các chất lỏng có nhiệt độ thay đổi.

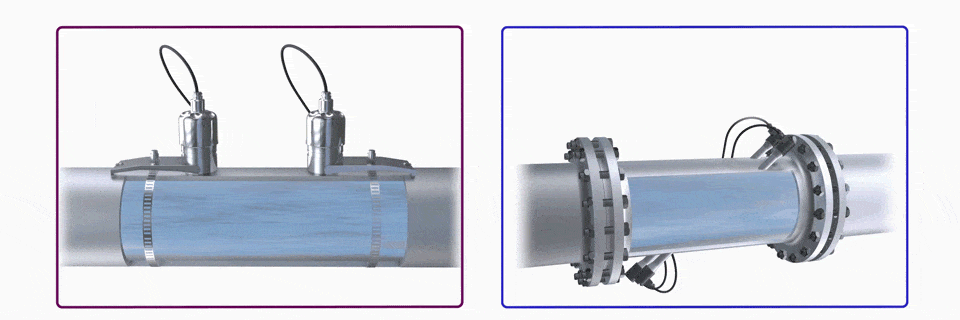

Nguyên lý hoạt động đồng hồ siêu âm Em-Flow

Lưu lượng kế siêu âm là thiết bị đo lưu lượng sử dụng công nghệ sóng siêu âm để đo tốc độ và lưu lượng của chất lỏng hoặc khí trong đường ống. Nguyên lý hoạt động của lưu lượng kế siêu âm dựa trên việc phát ra sóng siêu âm và đo lường sự thay đổi của sóng này khi nó đi qua dòng chảy của chất lưu.

Phát sóng siêu âm:
Lưu lượng kế siêu âm được trang bị một hoặc hai cảm biến siêu âm, trong đó có một đầu phát sóng siêu âm. Sóng siêu âm được phát ra vào dòng chảy của chất lưu qua đường ống. Sóng này có tần số cố định và di chuyển theo chiều của dòng chảy.

Tác động của dòng chảy đến sóng siêu âm:
Khi sóng siêu âm di chuyển qua chất lưu, các đặc tính của chất lưu, chẳng hạn như tốc độ dòng chảy, sẽ ảnh hưởng đến sự thay đổi của sóng. Cụ thể, tốc độ dòng chảy của chất lưu sẽ làm thay đổi thời gian hoặc tần số của sóng siêu âm khi sóng đi qua môi chất.

Sự thay đổi thời gian (Transit-time): Nếu dòng chảy di chuyển theo chiều sóng phát, sóng siêu âm sẽ mất ít thời gian để đi qua dòng chảy. Ngược lại, nếu dòng chảy đi ngược chiều với sóng phát, thời gian sóng di chuyển sẽ lâu hơn. Sự khác biệt về thời gian này là yếu tố chính giúp tính toán lưu lượng.

Sự thay đổi tần số (Hiệu ứng Doppler): Khi sóng siêu âm bị phản xạ từ các hạt trong chất lưu (như bọt khí hoặc các phần tử rắn trong dòng chảy), tần số của sóng phản xạ sẽ thay đổi. Tần số này sẽ tăng lên hoặc giảm xuống tùy theo tốc độ dòng chảy, tạo ra hiệu ứng Doppler.

Đo và tính toán lưu lượng:

Phương pháp Transit-time: Lưu lượng kế siêu âm sử dụng phương pháp Transit-time sẽ đo sự chênh lệch thời gian mà sóng siêu âm di chuyển theo chiều dòng chảy và ngược chiều dòng chảy. Dựa trên sự chênh lệch này, thiết bị tính toán được tốc độ dòng chảy và từ đó xác định được lưu lượng của chất lỏng trong đường ống.

Phương pháp Doppler: Đối với các chất lỏng có chứa tạp chất như bọt khí hoặc các hạt rắn, phương pháp Doppler có thể được sử dụng. Lưu lượng kế sẽ đo sự thay đổi tần số của sóng siêu âm phản xạ từ các hạt trong dòng chảy. Sự thay đổi tần số này tỉ lệ thuận với tốc độ dòng chảy, từ đó xác định được lưu lượng.

Tín hiệu đầu ra và hiển thị:
Sau khi tính toán lưu lượng, đồng hồ đo lưu lượng siêu âm sẽ xuất tín hiệu đầu ra như 4-20mA, xung, Modbus, hoặc HART, để truyền tải thông tin đến hệ thống điều khiển hoặc giám sát (SCADA, PLC, hệ thống tự động hóa). Ngoài ra, một số loại còn có màn hình hiển thị trực tiếp để người dùng có thể theo dõi lưu lượng tức thời, tổng lưu lượng và các thông số khác.

Ưu điểm của đồng hồ siêu âm Em-Flow

Đồng hồ siêu âm Em-Flow mang lại nhiều ưu điểm nổi bật, giúp đáp ứng nhu cầu đo lưu lượng chính xác và hiệu quả trong các ứng dụng công nghiệp và dân dụng.

Đo lưu lượng chính xác cao

• Độ chính xác cao: Đồng hồ siêu âm Em-Flow sử dụng công nghệ sóng siêu âm hiện đại, giúp đo lưu lượng với độ chính xác rất cao, thường đạt trong phạm vi ±1% hoặc tốt hơn, tùy thuộc vào điều kiện sử dụng và môi trường.
• Khả năng đo với độ phân giải cao: Đảm bảo kết quả đo lưu lượng chi tiết và đáng tin cậy, phù hợp với các ứng dụng yêu cầu đo lường chính xác trong các quá trình công nghiệp hoặc nghiên cứu.

Không có bộ phận chuyển động

• Không cần bảo trì: Vì không sử dụng bộ phận cơ học chuyển động, đồng hồ siêu âm Em-Flow không bị hao mòn, giảm thiểu chi phí bảo trì và kéo dài tuổi thọ thiết bị.
• Tiết kiệm chi phí: Việc không có bộ phận chuyển động giúp giảm rủi ro hỏng hóc, đồng thời tiết kiệm chi phí thay thế và bảo trì định kỳ.

Lắp đặt và sử dụng dễ dàng

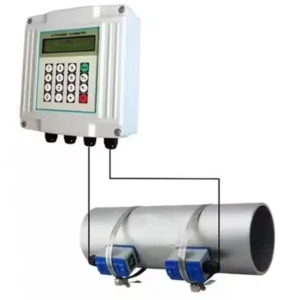

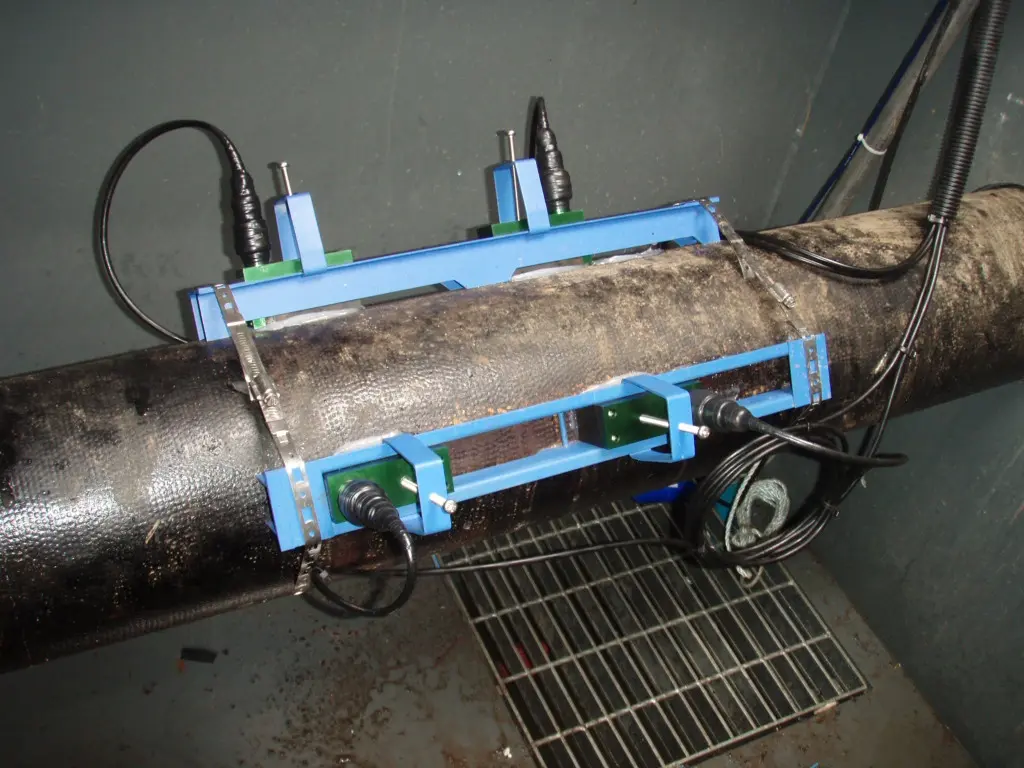

• Dạng kẹp ngoài ống (Clamp-on): Đối với phiên bản kẹp ngoài ống, đồng hồ đo lưu lượng Em-Flow không cần phải cắt, khoan hay tháo dỡ đường ống trong quá trình lắp đặt. Điều này giúp tiết kiệm thời gian và chi phí lắp đặt, đồng thời không làm gián đoạn quá trình vận hành.
• Dễ dàng tích hợp vào hệ thống: Đồng hồ có thể kết nối với các hệ thống điều khiển tự động hóa như SCADA hoặc PLC thông qua các tín hiệu đầu ra phổ biến như 4-20mA, xung, Modbus hoặc HART.

Đo được nhiều loại chất lỏng và khí

• Ứng dụng đa dạng: Đồng hồ siêu âm Em-Flow có thể được sử dụng để đo lưu lượng của nhiều loại chất lỏng và khí khác nhau, bao gồm nước, dầu, hóa chất, khí nén, hơi, v.v. Điều này làm cho thiết bị này trở thành lựa chọn lý tưởng cho các ngành công nghiệp khác nhau như nước sạch, xử lý nước thải, dầu khí, thực phẩm và dược phẩm.

Không xâm lấn và không ảnh hưởng đến dòng chảy

• Không thay đổi cấu trúc hệ thống ống: Vì không cần phải khoan lỗ hay cắt ống, việc lắp đặt không làm ảnh hưởng đến dòng chảy trong hệ thống, giúp giữ cho quá trình vận hành ổn định và liên tục.
• Không gây cản trở dòng chảy: Cảm biến siêu âm chỉ đo sóng đi qua chất lỏng hoặc khí mà không gây ra cản trở hay mất mát áp suất trong hệ thống.

Khả năng hoạt động trong điều kiện khắc nghiệt

• Chịu được môi trường khắc nghiệt: Đồng hồ siêu âm Em-Flow có thể hoạt động hiệu quả trong các môi trường làm việc khắc nghiệt với nhiệt độ và áp suất cao, đặc biệt là trong các ngành công nghiệp nặng hoặc yêu cầu môi trường đo lưu lượng phức tạp.
• Khả năng chịu được các tạp chất trong chất lỏng: Đồng hồ có thể đo được lưu lượng trong các chất lỏng có tạp chất như bọt khí hoặc các hạt rắn mà không bị ảnh hưởng đến độ chính xác.

Đo lưu lượng ngược chiều

• Lựa chọn lý tưởng cho các ứng dụng phức tạp: Một số loại đồng hồ siêu âm Em-Flow có thể đo lưu lượng trong cả hai chiều, giúp theo dõi dòng chảy trong các hệ thống mà lưu lượng có thể thay đổi chiều theo thời gian, như trong hệ thống đường ống tuần hoàn hoặc các quy trình công nghiệp đặc biệt.

Tiết kiệm năng lượng và chi phí vận hành

• Không yêu cầu năng lượng cao: Lưu lượng kế siêu âm Em-Flow sử dụng ít năng lượng để hoạt động, giúp tiết kiệm chi phí vận hành lâu dài. Điều này đặc biệt quan trọng trong các hệ thống yêu cầu sự hiệu quả về năng lượng.

Tính linh hoạt và dễ dàng bảo trì

• Tính linh hoạt trong ứng dụng: Với khả năng đo lưu lượng của nhiều loại chất lưu khác nhau, đồng hồ siêu âm Em-Flow phù hợp với nhiều ngành công nghiệp và các ứng dụng khác nhau.
• Bảo trì dễ dàng: Do không có bộ phận chuyển động, việc bảo trì đồng hồ đo lưu lượng siêu âm là rất đơn giản và hiếm khi cần thiết. Chỉ cần kiểm tra cảm biến và thực hiện hiệu chuẩn định kỳ là đủ để đảm bảo thiết bị hoạt động ổn định.

Dữ liệu trực quan và hỗ trợ phần mềm

Dễ dàng theo dõi và giám sát: Đồng hồ siêu âm Em-Flow thường đi kèm với phần mềm hỗ trợ, giúp hiển thị trực quan dữ liệu lưu lượng, lưu trữ lịch sử và tạo báo cáo phân tích giúp các kỹ sư và nhà vận hành theo dõi tình trạng của hệ thống một cách hiệu quả.

Ứng dụng đồng hồ siêu âm Em-Flow vào đường ống

Đồng hồ siêu âm Em-Flow được ứng dụng trong nhiều lĩnh vực sử dụng khác nhau, nhờ vào khả năng đo chính xác và dễ dàng lắp đặt mà không làm gián đoạn hệ thống.

Đo lưu lượng nước sạch

Đồng hồ siêu âm Em-Flow được sử dụng rộng rãi trong ngành cấp nước để đo lưu lượng nước sạch trong các hệ thống cấp nước sinh hoạt và công nghiệp. Nhờ vào công nghệ không tiếp xúc và không cần khoan cắt đường ống, việc lắp đặt đồng hồ trở nên dễ dàng và nhanh chóng. Điều này giúp tiết kiệm chi phí lắp đặt, bảo trì và tránh gây gián đoạn trong hoạt động cấp nước.

Đo lưu lượng trong hệ thống xử lý nước thải

Trong các nhà máy xử lý nước thải, đồng hồ siêu âm Em-Flow giúp đo lưu lượng nước thải hoặc nước mưa, phục vụ cho các quy trình kiểm soát chất lượng và xử lý nước thải. Một ưu điểm lớn của đồng hồ này là khả năng đo chính xác trong các chất lỏng có tạp chất, chẳng hạn như bùn, dầu mỡ, hoặc các hạt rắn lơ lửng mà không làm ảnh hưởng đến độ chính xác của kết quả đo.

Đo lưu lượng trong ngành dầu khí

Đồng hồ siêu âm Em-Flow cũng được sử dụng trong ngành dầu khí để đo lưu lượng của dầu, khí hoặc hỗn hợp khí-dầu trong các hệ thống đường ống. Đây là một giải pháp lý tưởng trong các môi trường khắc nghiệt, nơi yêu cầu thiết bị đo lưu lượng có thể hoạt động ổn định và chính xác trong điều kiện áp suất và nhiệt độ cao. Việc đo lưu lượng trong các hệ thống này giúp đảm bảo hiệu quả vận hành của các nhà máy chế biến dầu khí.

Đo lưu lượng trong hệ thống HVAC

Trong các hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC), đồng hồ siêu âm Em-Flow giúp giám sát lưu lượng không khí và các chất lỏng như nước lạnh hoặc nước nóng trong các đường ống. Điều này đảm bảo hiệu suất tối ưu của hệ thống HVAC và tiết kiệm năng lượng bằng cách duy trì dòng chảy ổn định trong các thiết bị làm mát hoặc sưởi.

Đo lưu lượng trong ngành thực phẩm và dược phẩm

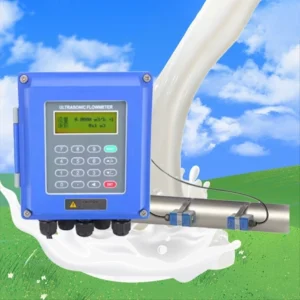

Ngành công nghiệp thực phẩm và dược phẩm yêu cầu các thiết bị đo lưu lượng có thể đo chính xác các chất lỏng như sữa, nước trái cây, dược phẩm lỏng và các hóa chất khác. Đồng hồ siêu âm Em-Flow không làm thay đổi thành phần hóa học của chất lỏng, giúp đảm bảo tính toàn vẹn của sản phẩm trong quá trình sản xuất.

Ứng dụng trong ngành hóa chất

Đồng hồ siêu âm Em-Flow cũng được sử dụng trong ngành hóa chất để đo lưu lượng của các hóa chất, dung môi hoặc axit. Các chất lỏng này có thể có độ nhớt cao và tính chất ăn mòn, do đó việc sử dụng một thiết bị không tiếp xúc như đồng hồ siêu âm giúp giảm thiểu sự mài mòn và kéo dài tuổi thọ của thiết bị đo.

Đo lưu lượng trong hệ thống hơi

Trong các nhà máy nhiệt điện hoặc các hệ thống công nghiệp sử dụng hơi nước, đồng hồ siêu âm Em-Flow giúp đo lưu lượng hơi. Việc đo lưu lượng hơi chính xác là rất quan trọng trong việc kiểm soát hiệu suất và bảo vệ các thiết bị như nồi hơi và turbine.

Ứng dụng trong ngành năng lượng tái tạo

Đồng hồ siêu âm Em-Flow cũng được ứng dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như năng lượng gió hoặc năng lượng mặt trời, để đo lưu lượng trong các đường ống thu năng lượng, bảo vệ thiết bị và giúp tối ưu hóa quy trình sản xuất năng lượng.

Đo lưu lượng trong các ứng dụng giám sát môi trường

Các hệ thống giám sát môi trường, đặc biệt là trong các dự án giám sát chất lượng nước và không khí, cũng sử dụng đồng hồ siêu âm Em-Flow. Việc đo lưu lượng trong các môi trường này giúp thu thập dữ liệu chính xác cho các báo cáo môi trường và đảm bảo tuân thủ các tiêu chuẩn về chất lượng môi trường.

Địa chỉ cung cấp đồng hồ siêu âm Em-Flow giác uy tín, chất lượng, giá rẻ

Đồng Hồ Đo Lưu Lượng là địa chỉ uy tín hàng đầu tại Việt Nam chuyên cung cấp đồng hồ siêu âm Em-Flow chính hãng, chất lượng cao và giá thành cạnh tranh. Với hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị đo và tự động hóa công nghiệp, công ty cam kết mang đến giải pháp đo lưu lượng chuyên nghiệp cho các công trình dân dụng, nhà máy và hệ thống công nghiệp trên toàn quốc.

Chúng tôi cung cấp đầy đủ các loại đồng hồ siêu âm Em-Flow gồm dạng clamp-on (kẹp ngoài ống) và dạng chèn trong (in-line), đáp ứng linh hoạt mọi kích thước đường ống và điều kiện lắp đặt khác nhau. Tất cả sản phẩm đều có nguồn gốc rõ ràng, đi kèm chứng chỉ CO-CQ, bảo hành chính hãng dài hạn và hỗ trợ kiểm định khi cần thiết.

Công ty còn hỗ trợ tư vấn kỹ thuật, hướng dẫn lựa chọn model phù hợp, cung cấp tài liệu chi tiết như sơ đồ kết nối, thông số kỹ thuật, file CAD phục vụ thiết kế lắp đặt. Ngoài ra, ĐHĐLL có chính sách chiết khấu cao cho đại lý, công trình và các dự án mua số lượng lớn, kèm theo dịch vụ giao hàng nhanh toàn quốc và xuất hóa đơn VAT đầy đủ.
