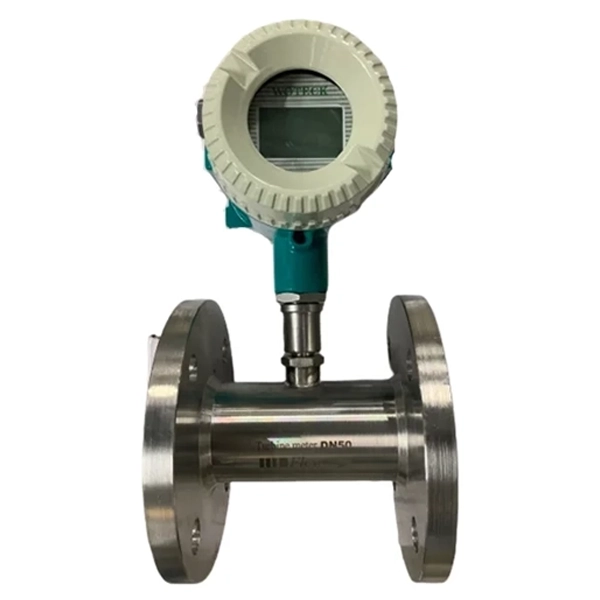

Đồng hồ tuabin điện từ Woteck

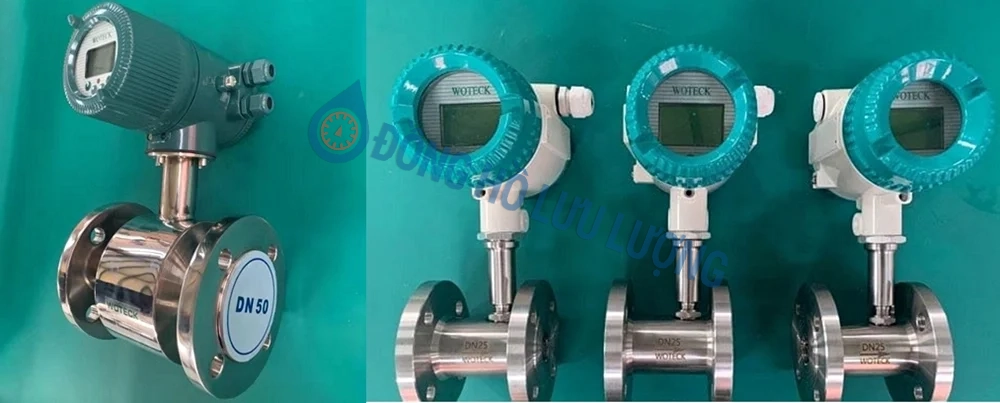

Đôi nét về đồng hồ tuabin điện từ Woteck

Đồng hồ tuabin điện từ Woteck là thiết bị đo lưu lượng kết hợp giữa công nghệ tuabin cơ học và cảm biến điện tử hiện đại. Thiết bị này được thiết kế để đo chính xác lưu lượng chất lỏng như nước sạch, nước nóng, dầu hoặc các chất lỏng có độ nhớt thấp trong hệ thống đường ống. Đây là một trong những dòng sản phẩm nổi bật của Woteck – thương hiệu thiết bị đo lường công nghiệp hàng đầu đến từ Đài Loan.

Cấu tạo của đồng hồ bao gồm một bánh tuabin nằm bên trong ống đo. Khi chất lỏng chảy qua, bánh tuabin quay với tốc độ tương ứng với vận tốc dòng chảy. Một cảm biến điện từ sẽ ghi lại số vòng quay và chuyển đổi thành tín hiệu điện để tính toán lưu lượng. Kết quả được hiển thị trực tiếp trên màn hình LCD kỹ thuật số, đồng thời có thể truyền tín hiệu về hệ thống điều khiển qua các giao thức như 4–20mA hoặc RS485.

So với các loại đồng hồ cơ thông thường, đồng hồ tuabin điện từ Woteck có độ chính xác cao hơn, phản hồi nhanh và dễ tích hợp với hệ thống tự động hóa, đặc biệt phù hợp cho các ứng dụng công nghiệp hiện đại yêu cầu kiểm soát lưu lượng chính xác và liên tục.

Đặc điểm nổi bật của đồng hồ tuabin điện từ Woteck

Đo lưu lượng chính xác, phản hồi nhanh

Đồng hồ tuabin điện từ Woteck sử dụng cảm biến tốc độ cao để ghi nhận số vòng quay của bánh tuabin, cho phép đo chính xác cả lưu lượng tức thời và lưu lượng tổng. Sai số đo chỉ khoảng ±0.5%, có thể tùy chọn loại chính xác cao đến ±0.2%. Nhờ đó, thiết bị đáp ứng tốt các yêu cầu đo lường nghiêm ngặt trong công nghiệp.

Tín hiệu đầu ra đa dạng, dễ tích hợp

Thiết bị hỗ trợ các loại tín hiệu tiêu chuẩn như xung, 4–20mA, RS485 Modbus, cho phép kết nối dễ dàng với các hệ thống tự động hóa như PLC, HMI, SCADA. Tính năng này giúp giám sát và điều khiển lưu lượng từ xa một cách thuận tiện và chính xác.

Hiển thị thông số trực quan qua màn hình kỹ thuật số

Đồng hồ được tích hợp sẵn màn hình LCD hiện đại, hiển thị rõ ràng các thông số: lưu lượng tức thời, lưu lượng tổng, vận tốc dòng chảy và tín hiệu cảnh báo. Giao diện thân thiện, dễ theo dõi, phù hợp cho cả kỹ thuật viên và người quản lý vận hành.

Cấu tạo gọn nhẹ, dễ lắp đặt và bảo trì

Đồng hồ có thiết kế nhỏ gọn, ít chi tiết chuyển động nên ít bị mài mòn, giảm thiểu chi phí bảo trì. Các phiên bản có thể lựa chọn kiểu kết nối mặt bích, nối ren hoặc clamp, đáp ứng đa dạng kiểu đường ống và điều kiện thi công tại công trình.

Vật liệu cao cấp, chịu được môi trường làm việc khắc nghiệt

Thân đồng hồ thường làm bằng inox 304, inox 316 hoặc hợp kim nhôm, chống ăn mòn tốt, phù hợp với các loại lưu chất như nước sạch, nước nóng, dầu, hóa chất nhẹ. Bánh tuabin và trục quay được chế tạo chính xác, đảm bảo vận hành ổn định trong thời gian dài.

Tùy biến linh hoạt theo yêu cầu người dùng

Woteck cung cấp nhiều phiên bản tùy chỉnh như loại hai chiều (đo dòng chảy ngược), loại chịu nhiệt cao, loại áp suất lớn hoặc dạng cảm biến rút lõi (plug-in) để lắp đặt cho đường ống lớn mà không cần ngắt hệ thống. Đây là điểm mạnh nổi bật giúp thiết bị đáp ứng được nhiều bài toán thực tế.

Thông số kỹ thuật:

• Kích thước: DN15 – DN300
• Kết nối: Mặt bích, ren, clamp
• Thân vỏ: Inox 304/316, hợp kim nhôm
• Bánh tuabin: Inox hoặc nhựa kỹ thuật
• Lưu lượng đo: Phụ thuộc kích thước (VD: DN50: 5–50 m³/h)
• Nhiệt độ làm việc: -20°C đến 150°C (tùy chọn đến 200°C)
• Áp suất tối đa: 16 bar (tùy chọn đến 25 bar)
• Sai số: ±0.5% (tùy chọn ±0.2%)
• Tín hiệu đầu ra: Xung, 4–20mA, RS485 Modbus
• Nguồn cấp: Pin 3.6V, 24VDC, hoặc 220VAC
• Hiển thị: LCD, 2 dòng, hiển thị lưu lượng tức thời và tổng
• Cấp bảo vệ: IP65, IP67 (tùy chọn IP68)
• Ứng dụng: Nước sạch, dầu, hóa chất nhẹ, nước nóng…

Cấu tạo đồng hồ tuabin điện từ Woteck

Thân đồng hồ

Làm bằng inox 304, inox 316 hoặc hợp kim nhôm, có chức năng bảo vệ toàn bộ các bộ phận bên trong và chịu được áp suất, nhiệt độ cao. Thân có thể được chế tạo với kiểu kết nối mặt bích, ren hoặc clamp tùy theo nhu cầu sử dụng.

Bánh tuabin

Là bộ phận quay chính của thiết bị. Khi chất lỏng đi qua, dòng chảy tác động làm bánh tuabin quay với tốc độ tỷ lệ với lưu lượng. Vật liệu thường là inox hoặc nhựa chịu nhiệt, đảm bảo quay mượt và ổn định.

Trục quay và ổ đỡ

Giữ cho bánh tuabin quay đúng tâm và giảm ma sát trong quá trình vận hành. Được chế tạo chính xác, giúp tăng độ nhạy và kéo dài tuổi thọ thiết bị.

Cảm biến từ

Là đầu dò nhận tín hiệu từ số vòng quay của bánh tuabin. Cảm biến từ phát hiện tín hiệu xung khi rotor quay, sau đó chuyển về bộ xử lý trung tâm để tính toán lưu lượng.

Bộ xử lý tín hiệu

Nhận tín hiệu từ cảm biến, thực hiện khuếch đại, xử lý và hiển thị thông số đo được. Tùy model, transmitter có thể được tích hợp liền hoặc thiết kế rời, có hỗ trợ các đầu ra tín hiệu như 4–20mA, xung hoặc RS485.

Màn hình hiển thị LCD

Hiển thị trực tiếp lưu lượng tức thời, lưu lượng tổng, vận tốc dòng chảy và các cảnh báo hệ thống. Màn hình có thể được đặt tại chỗ (compact) hoặc gắn rời (remote) tùy điều kiện lắp đặt.

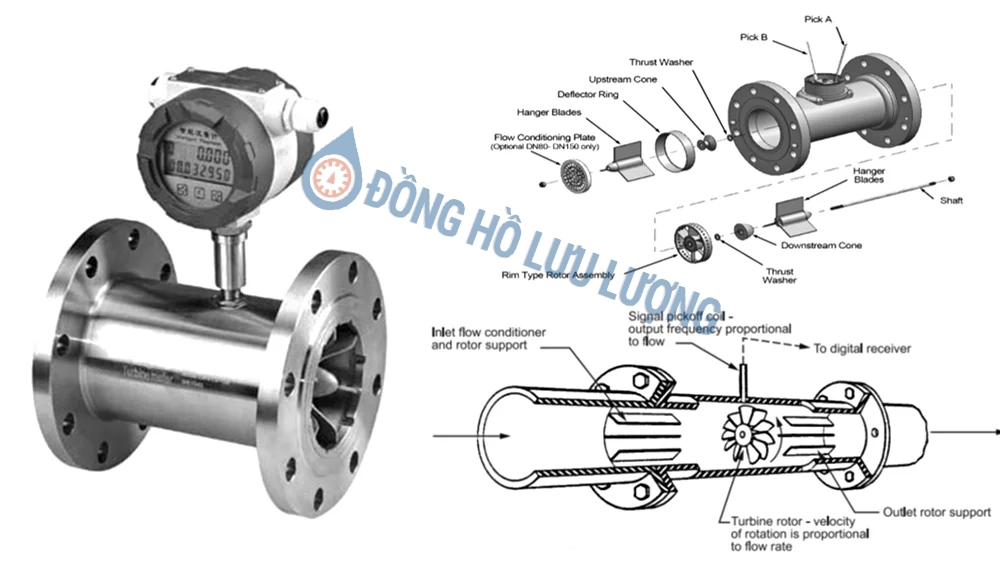

Nguyên lý hoạt động của đồng hồ tuabin điện từ Woteck

Đồng hồ tuabin điện từ Woteck hoạt động dựa trên sự chuyển động của dòng chất lỏng qua bánh tuabin nằm bên trong thân đồng hồ. Khi dòng chất lỏng (như nước sạch, dầu hoặc hóa chất nhẹ) chảy qua thiết bị, lực của dòng chảy sẽ tác động lên cánh tuabin, làm bánh quay quanh trục.

Tốc độ quay của bánh tuabin tỷ lệ thuận với vận tốc dòng chảy. Một cảm biến từ (pickup sensor) được gắn gần bánh tuabin sẽ ghi nhận số vòng quay bằng cách phát hiện các xung từ trường khi cánh tuabin quay. Tín hiệu xung này được truyền đến bộ xử lý trung tâm (transmitter).

Bộ transmitter sẽ xử lý tín hiệu, sau đó hiển thị kết quả lên màn hình dưới dạng lưu lượng tức thời (m³/h, lít/phút…) và lưu lượng tổng. Ngoài ra, thiết bị còn có thể xuất tín hiệu analog 4–20mA, xung hoặc truyền thông RS485 để kết nối với hệ thống điều khiển như PLC hoặc SCADA.

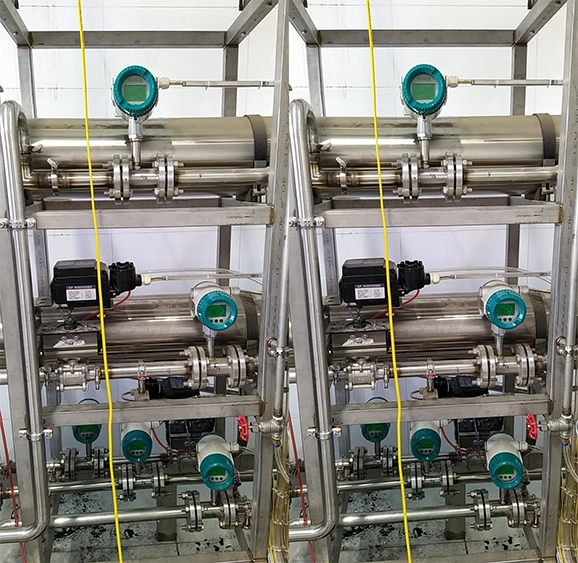

Ứng dụng đồng hồ tuabin điện từ Woteck vào thực tiễn

Hệ thống cấp nước sạch công nghiệp

Đồng hồ tuabin điện từ Woteck thường được sử dụng để đo lưu lượng nước sạch trong các nhà máy, xí nghiệp, khu công nghiệp. Với khả năng đo chính xác và tín hiệu đầu ra ổn định, thiết bị giúp doanh nghiệp quản lý lượng nước tiêu thụ, tránh thất thoát và dễ dàng kiểm soát hệ thống cấp nước tổng thể.

Ngành thực phẩm – đồ uống

Trong các nhà máy sản xuất thực phẩm, bia, nước giải khát… đồng hồ Woteck được dùng để kiểm soát lưu lượng các loại chất lỏng như nước RO, siro, nguyên liệu dạng lỏng. Thiết bị đảm bảo đo nhanh, chính xác và đáp ứng yêu cầu vệ sinh an toàn thực phẩm nhờ vào vật liệu inox cao cấp và khả năng làm sạch dễ dàng.

Hệ thống nước nóng – nước tuần hoàn

Với khả năng chịu nhiệt cao (lên đến 150–200°C), đồng hồ tuabin điện từ Woteck được lắp đặt trong các hệ thống nước nóng, nước làm mát tuần hoàn trong lò hơi, trạm sưởi, hệ thống HVAC công nghiệp. Thiết bị giúp đo và kiểm soát chính xác lưu lượng nhiệt năng truyền tải qua chất lỏng.

Ngành hóa chất và dầu công nghiệp

Đồng hồ phù hợp để đo các loại dầu nhẹ, dầu thủy lực, hóa chất trung tính hoặc có độ nhớt thấp. Nhờ có nhiều lựa chọn về vật liệu và khả năng chống ăn mòn, đồng hồ Woteck được ứng dụng trong các nhà máy sản xuất hóa chất, kho chứa dầu và hệ thống pha trộn công nghiệp.

Hệ thống tưới tiêu tự động và cấp nước nông nghiệp

Trong các hệ thống thủy lợi, trạm bơm, hệ thống tưới tiêu tự động quy mô lớn, đồng hồ Woteck giúp đo và giám sát lưu lượng nước cấp một cách chính xác, hỗ trợ điều khiển đóng/mở van và giám sát từ xa qua tín hiệu RS485 hoặc analog.

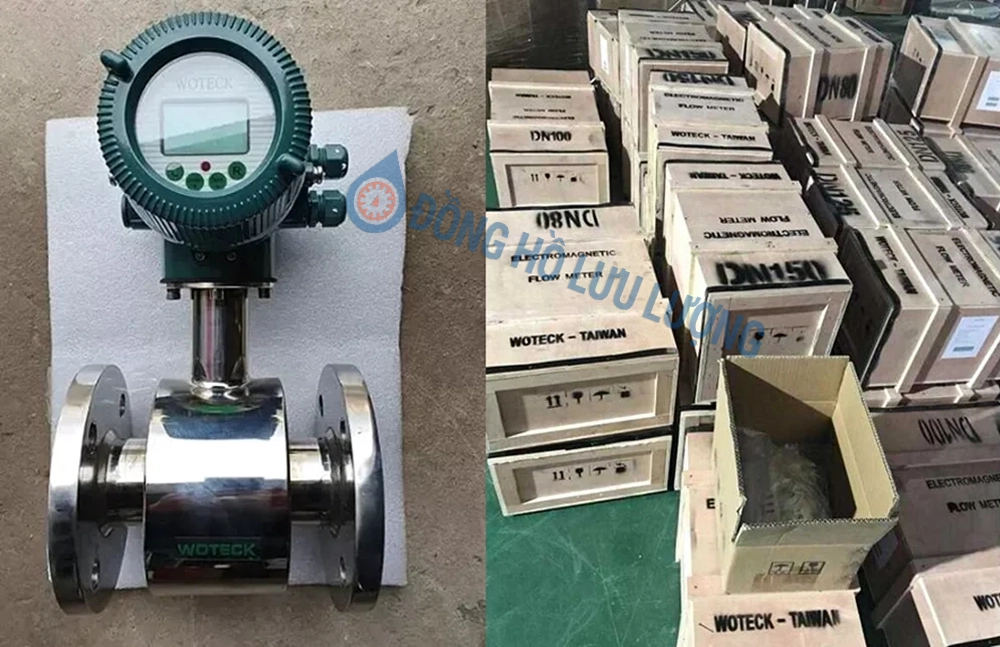

ĐHĐLL chuyên cung cấp đồng hồ tuabin điện từ Woteck giá rẻ – chính hãng

Với hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị đo lưu lượng, ĐHĐLL tự hào là địa chỉ phân phối đồng hồ tuabin điện từ Woteck chính hãng, nhập khẩu trực tiếp từ Đài Loan, có đầy đủ CO, CQ, Catalogue kỹ thuật, sẵn sàng đáp ứng mọi nhu cầu sử dụng trong công nghiệp và dân dụng.

Chúng tôi cung cấp đa dạng các model với các loại kết nối phổ biến như mặt bích, ren, clamp, dải kích thước từ DN15 đến DN300, phù hợp với nhiều loại chất lỏng như nước sạch, nước nóng, dầu, hóa chất nhẹ… Đồng hồ được trang bị đầy đủ các đầu ra tín hiệu như xung, 4–20mA, RS485 Modbus, dễ dàng tích hợp với hệ thống điều khiển từ xa, PLC hoặc SCADA.

Khi mua hàng tại ĐHĐLL, khách hàng sẽ có những lợi ích sau:

• Sản phẩm chính hãng, rõ ràng nguồn gốc
• Giá thành cạnh tranh, chiết khấu tốt cho công trình và đại lý
• Giao hàng toàn quốc, nhanh chóng, đúng hẹn
• Hỗ trợ kỹ thuật miễn phí, tư vấn chọn model phù hợp thực tế
• Bảo hành dài hạn từ 12–24 tháng, cam kết hỗ trợ sau bán hàng

ĐHĐLL không chỉ là nhà cung cấp thiết bị mà còn là đối tác tin cậy trong việc xây dựng giải pháp đo lưu lượng chuyên nghiệp, tối ưu và bền vững cho doanh nghiệp. Liên hệ ngay với chúng tôi để nhận báo giá tốt nhất và tư vấn kỹ thuật chi tiết.

THÔNG TIN LIÊN HỆ TƯ VẤN KỸ THUẬT - MUA HÀNG:

Mr. Nam (Nam Guboy)

Chuyên viên bán hàng

• :0866.523.926
• :Mr. Nam (Zalo)
• :doluuluong.com@gmail.com

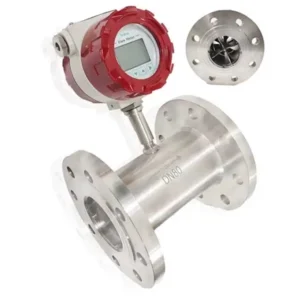

Xem thêm sản phẩm: Đồng hồ đo lưu lượng tuabin Em Flow
