Vì sao đồng hồ Tuabin không hiển thị tín hiệu? Nguyên nhân & cách xử lý

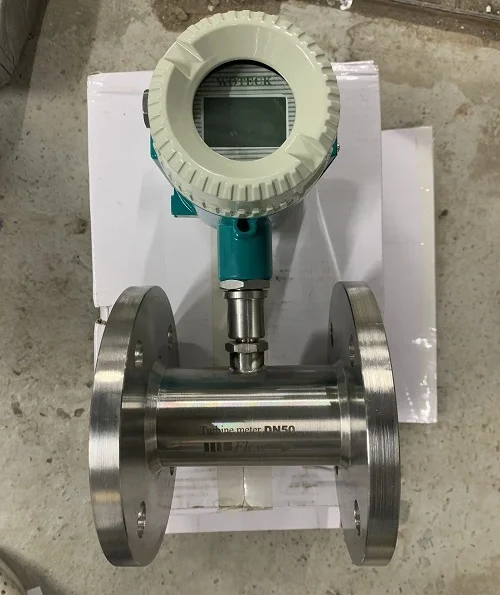

Giới thiệu về đồng hồ Tuabin

Đồng hồ đo lưu lượng Tuabin (Turbine Flow Meter) là thiết bị đo lưu lượng phổ biến nhờ độ chính xác cao và khả năng phản hồi nhanh. Tuy nhiên, trong quá trình vận hành, nhiều người dùng gặp tình trạng đồng hồ Tuabin không hiển thị tín hiệu, dẫn đến hệ thống không thể giám sát lưu lượng, gây gián đoạn quá trình vận hành.

Vậy nguyên nhân nằm ở đâu? Là lỗi thiết bị hay do cách lắp đặt? Bài viết dưới đây giúp bạn hiểu rõ những lý do thường gặp khiến đồng hồ Tuabin mất tín hiệu và cách xử lý hiệu quả.

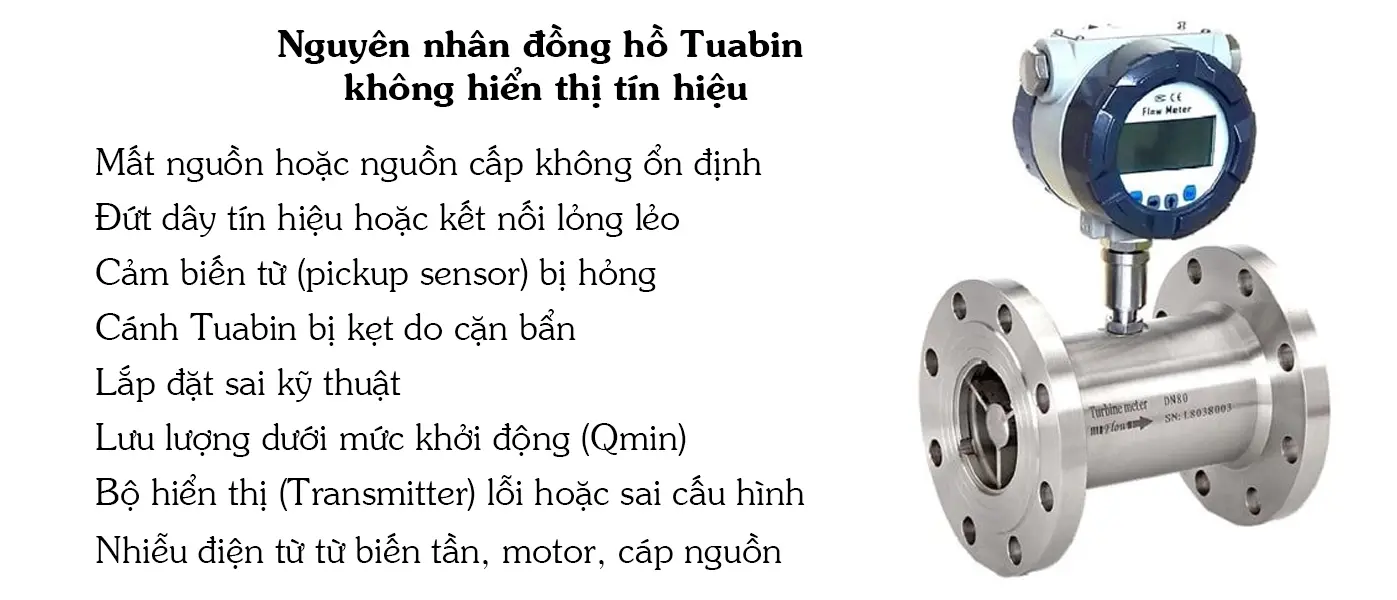

Nguyên nhân đồng hồ Tuabin không hiển thị tín hiệu? Nguyên nhân & cách xử lý

Mất nguồn hoặc nguồn cấp không ổn định

Đây là lỗi phổ biến đầu tiên cần kiểm tra trên đồng hồ Tuabin.

Dấu hiệu:

• Màn hình LCD không sáng
• Bộ hiển thị (transmitter) không hoạt động
• Tín hiệu đầu ra mất hoàn toàn

Nguyên nhân có thể:

• Chưa cấp nguồn (thường dùng 5–24VDC)
• Dây nguồn lỏng hoặc đứt
• Bộ nguồn bị cháy, chập
• Nguồn cấp bị nhiễu, không đủ điện áp

Cách xử lý:

• Kiểm tra nguồn bằng đồng hồ đo điện
• Siết lại đầu nối, thay dây mới
• Đổi sang nguồn ổn định hoặc dùng bộ chống nhiễu

Đứt dây tín hiệu hoặc kết nối lỏng lẻo

Đồng hồ Tuabin sử dụng cảm biến xung (Hall hoặc Pick-up coil). Nếu dây tín hiệu bị lỗi, thiết bị sẽ không thể truyền xung đến bộ hiển thị.

Dấu hiệu:

• Màn hình hiển thị 0
  • Tín hiệu đầu ra không thay đổi dù có dòng chảy

Nguyên nhân:

• Dây đứt âm thầm do chuột cắn, rung ống
• Đầu cốt bị oxy hóa
• Mối nối không siết chặt
• Dùng sai chuẩn dây (shield, twisted pair)

Cách xử lý:

• Dùng đồng hồ đo để kiểm tra continuity của dây
• Siết lại đầu nối hoặc thay dây mới
• Dùng dây chống nhiễu có lớp shielding

Cảm biến từ (pickup sensor) bị hỏng

Cảm biến từ là bộ phận quan trọng nhất, nhiệm vụ thu tín hiệu từ cánh Tuabin để tạo xung. Nếu cảm biến hỏng → mất tín hiệu hoàn toàn.

Nguyên nhân hỏng:

• Độ ẩm xâm nhập
• Chập điện
• Tuổi thọ linh kiện giảm theo thời gian
• Lắp sai khoảng cách giữa cảm biến – cánh tuabin

Dấu hiệu:

• Không có xung đưa về màn hình
• Lưu lượng luôn bằng 0

Cách xử lý:

• Kiểm tra tín hiệu xung bằng oscilloscope hoặc multimeter
• Siết chặt cảm biến đúng vị trí
• Thay cảm biến mới nếu đã hỏng

Cánh Tuabin bị kẹt do cặn bẩn

Một trong những nguyên nhân phổ biến nhất khiến đồng hồ Tuabin bin không hiển thị tín hiệu trong môi trường có cặn hoặc không có bộ lọc Y.

Nguyên nhân:

• Cặn kim loại, cát, rỉ sét bám vào cánh
• Hóa chất kết tủa gây bó kẹt trục
• Lưu chất kém sạch

Dấu hiệu:

• Khi mở ra kiểm tra, cánh quay nặng hoặc không quay
• Lưu lượng thực tế vẫn có nhưng màn hình hiển thị 0

Cách xử lý:

• Vệ sinh cánh Tuabin và ổ trục
• Lắp bộ lọc Y hoặc bộ lọc tinh
• Sử dụng chất lỏng sạch hơn

Lắp đặt sai kỹ thuật

Lắp đặt sai cũng dẫn đến tình trạng mất tín hiệu hoặc tín hiệu rất yếu.

Các lỗi lắp đặt thường gặp:

• Lắp ngược chiều mũi tên trên thân
• Không đủ đoạn ống thẳng 10D – 5D
• Lắp sau co, van bi, bơm → dòng chảy xoáy
• Lắp lệch tâm đường ống
  • Chôn trong đường ống rung mạnh

Hệ quả:

• Cánh Tuabin quay không đều
• Tín hiệu yếu hoặc không xuất hiện
• Đồng hồ hiển thị sai hoặc bằng 0

Cách xử lý:

• Kiểm tra lại đúng yêu cầu của nhà sản xuất
• Di chuyển vị trí lắp sang nơi dòng chảy ổn định
• Bổ sung đoạn ống thẳng
• Căn chỉnh đúng trục đường ống

Lưu lượng dưới mức khởi động (Qmin)

Nếu dòng chảy quá nhỏ → cánh không đủ lực để quay → không tạo xung.

Nguyên nhân:

• Lưu lượng thực tế nhỏ hơn Qmin
• Bơm chạy không đủ tải
• Van mở không đủ độ

Dấu hiệu:

• Hiển thị 0 nhưng khi tăng lưu lượng thì hoạt động lại
• Tín hiệu chập chờn

Cách xử lý:

• Điều chỉnh tăng lưu lượng
• Chọn loại đồng hồ có dải đo phù hợp hơn

Bộ hiển thị (Transmitter) lỗi hoặc sai cấu hình

Nếu transmitter gặp vấn đề, đồng hồ sẽ không hiển thị dù cảm biến vẫn hoạt động.

Nguyên nhân:

• Sai cấu hình dạng tín hiệu (pulse / 4–20mA / frequency)
• Tốc độ xung (K-factor) nhập sai
• Hỏng linh kiện bên trong
• Rơi nước, ẩm, chập điện

Dấu hiệu:

• Dữ liệu nhảy loạn, không ổn định
• Màn hình đứng yên
• Không nhận tín hiệu từ cảm biến

Cách xử lý:

• Kiểm tra lại cấu hình K-factor
• Reset hoặc cấu hình lại transmitter
• Thay bộ hiển thị nếu đã hỏng

Nhiễu điện từ từ biến tần, motor, cáp nguồn

Đây là nguyên nhân khó nhận biết nhưng xảy ra rất nhiều trong các nhà máy.

Tác hại của nhiễu:

• Mất một phần tín hiệu
• Tín hiệu chập chờn, không ổn định
• Màn hình hiển thị sai hoặc nhảy bất thường

Cách xử lý:

• Dùng dây tín hiệu shield
• Đi dây tín hiệu cách xa dây nguồn
• Lắp bộ chống nhiễu, bộ cách ly tín hiệu

Cách kiểm tra nhanh khi đồng hồ Tuabin không hiển thị tín hiệu

• Kiểm tra nguồn cấp: Nguồn có đủ áp không, dây có đứt không?
• Kiểm tra dây tín hiệu: Dùng đồng hồ đo continuity.
• Kiểm tra cảm biến từ: Có đặt đúng vị trí, có tạo xung không?
• Kiểm tra cánh Tuabin: Có quay trơn tru không? Có cặn bám không?
• Kiểm tra cấu hình transmitter: K-factor, mode tín hiệu, dải đo có đúng chưa?
• Kiểm tra điều kiện lắp đặt: Có dòng chảy xoáy, ngược chiều, thiếu đoạn thẳng không?

Kết luận

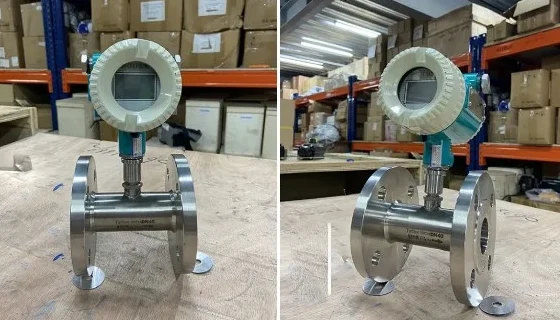

Đồng hồ đo lưu lượng Tuabin không hiển thị tín hiệu là sự cố thường gặp và có nhiều nguyên nhân khác nhau: từ mất nguồn, lỗi dây tín hiệu, cảm biến hỏng, cho đến kẹt cánh tuabin, lưu lượng thấp hoặc lắp đặt sai kỹ thuật.
