Tại sao cần phải hiệu chuẩn đồng hồ đo lưu lượng điện từ?

Hiệu chuẩn (calibration) là bước bắt buộc để đảm bảo đồng hồ đo lưu lượng điện từ cho kết quả chính xác, tin cậy theo yêu cầu vận hành, kế toán hay kiểm định. Thiết bị dù chất lượng tốt cũng có thể sai số do lắp đặt, thay đổi môi trường, tuổi thọ cảm biến hoặc nhiễu điện. Hiệu chuẩn đúng giúp:

Phát hiện và điều chỉnh sai số hệ thống.
Đáp ứng tiêu chuẩn kỹ thuật và quy định kiểm soát chất lượng.
Tiết kiệm chi phí do lỗi đo lường (đo lường sai dẫn đến tính toán vật tư, hóa đơn không chính xác).

Tại sao cần phải hiệu chuẩn đồng hồ đo lưu lượng điện từ?

Khi nào cần hiệu chuẩn đồng hồ đo lưu lượng điện từ

Hiệu chuẩn nên thực hiện trong các trường hợp sau:

Lần đầu sau khi lắp đặt hoặc sau bảo dưỡng lớn.
Sau khi thay cảm biến, bộ chuyển đổi (transmitter) hoặc thay đổi đường ống.
Định kỳ theo khuyến cáo nhà sản xuất (ví dụ 6–12 tháng) hoặc theo quy định nội bộ.
Khi phát hiện dấu hiệu bất thường: sai số, dao động giá trị, tín hiệu nhiễu.
Khi cần truy xuất nguồn gốc đo lường (traceability) cho mục đích kiểm toán/kiểm định.

Nguyên tắc và chỉ tiêu hiệu chuẩn

Hiệu chuẩn phải dựa trên so sánh với phương tiện tham chiếu có độ chính xác cao hơn và traceable (có đối chiếu đến tiêu chuẩn quốc gia/quốc tế). Các chỉ tiêu thường được quan tâm:

Độ chệch (Bias): khác biệt trung bình giữa giá trị đo và giá trị tham chiếu.
Độ lặp lại (Repeatability): cùng điều kiện, thiết bị có đọc giống nhau hay không.
Độ tuyến tính (Linearity): sai số theo từng mức lưu lượng (thấp – trung bình – cao).
Giới hạn sai số chấp nhận (Tolerance): thường ±0.5% — ±2% tùy model và ứng dụng.

Các phương pháp hiệu chuẩn phổ biến

Mỗi phương pháp có ưu – nhược điểm; chọn phương pháp phù hợp với điều kiện thực tế.

Phương pháp gravimetric (cân trọng lượng)

Độ chính xác cao — phù hợp phòng thí nghiệm hoặc trạm hiệu chuẩn. Đo lưu lượng bằng cách thu chất lỏng vào thùng, cân khối lượng theo thời gian để suy ra lưu lượng. Ưu điểm: chính xác, traceable. Hạn chế: cần thiết bị cân chuẩn, không thuận tiện cho ống lớn hoặc tại hiện trường khó tiếp cận.

Phương pháp volumetric (thể tích chuẩn)

Thu nước vào bể thể tích đã biết (ví dụ bể chuẩn) trong thời gian xác định. Tiện cho lưu lượng nhỏ/ vừa, yêu cầu bể hoặc bình chuẩn dung tích chính xác.

Phương pháp so sánh với Master Meter (đồng hồ đối chứng)

Sử dụng một đồng hồ tham chiếu (master) đã được hiệu chuẩn để chạy song song (inline) với thiết bị cần hiệu chuẩn. Thích hợp cho công nghiệp, dễ triển khai trên đường ống thực tế. Hiệu quả nếu master meter có độ chính xác cao và ổn định.

Phương pháp sử dụng dòng ổn định (piston prover, ultrasonic prover)

Dùng thiết bị prover chuyên dụng để tạo và đo dòng có đặc tính ổn định. Đây là giải pháp chuyên nghiệp cho các đường ống kích cỡ công nghiệp lớn.

Chuẩn bị trước khi hiệu chuẩn đồng hồ đo lưu lượng điện từ

Trước khi thực hiện, cần đảm bảo:

Công cụ và thiết bị cần thiết

Master meter/thiết bị tham chiếu, cân chuẩn, bể thể tích chuẩn hoặc prover.
Đồng hồ hiệu chuẩn điện tử, đa năng để ghi dữ liệu.
Bộ dụng cụ lắp, van, ống nối, bộ lọc tạm (nếu cần).
Giấy tờ chứng nhận hiệu chuẩn của phương tiện tham chiếu.

Kiểm tra điều kiện môi trường và đường ống

Kiểm tra hướng dòng, vị trí lắp, đoạn ống thẳng trước/sau đồng hồ (theo khuyến cáo nhà SX).
Loại bỏ bọt khí, xả van để đạt dòng chảy ổn định.
Đảm bảo nhiệt độ, điện trở đất và nhiễu điện (EMI) trong ngưỡng cho phép.

Ghi nhật ký trước hiệu chuẩn

Ghi thông tin thiết bị (model, SN), vị trí, điều kiện vận hành, ngày/giờ và người thực hiện.

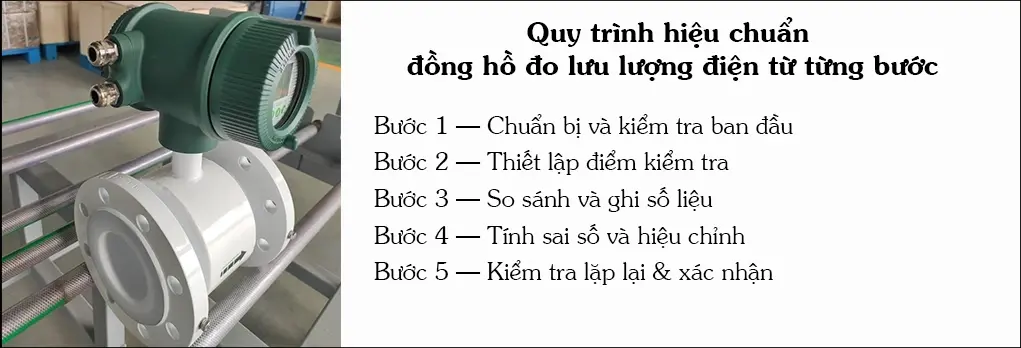

Quy trình hiệu chuẩn đồng hồ đo lưu lượng điện từ từng bước

Dưới đây là quy trình mẫu áp dụng cho hầu hết đồng hồ điện từ khi dùng phương pháp so sánh với master meter hoặc phương pháp volumetric:

Bước 1 — Chuẩn bị và kiểm tra ban đầu

Xác nhận phương tiện tham chiếu đã được hiệu chuẩn. Kiểm tra tình trạng đồng hồ (mặt kỹ thuật, rò rỉ, kết nối tín hiệu). Mở đường chảy để xả khí, đạt dòng ổn định.

Bước 2 — Thiết lập điểm kiểm tra

Chọn các điểm lưu lượng thử: tối thiểu 3 điểm (10–20% Qmax, 50% Qmax, 90% Qmax). Với yêu cầu cao hơn dùng 5–7 điểm trải đều dải đo.

Bước 3 — So sánh và ghi số liệu

Vận hành tại mỗi điểm lưu lượng đã chọn. Đọc và ghi đồng thời giá trị từ thiết bị cần hiệu chuẩn và phương tiện tham chiếu trong thời gian ổn định (ví dụ 5–10 phút mỗi điểm). Lưu nhiều mẫu để tính trung bình.

Bước 4 — Tính sai số và hiệu chỉnh

Tính sai số tương đối:

Sai số (%) = {(Giá trị thiết bị – Giá trị tham chiếu) / Giá trị tham chiếu} x 100%

Nếu sai số vượt quá giới hạn chấp nhận, thực hiện điều chỉnh (offset/scale) trên bộ transmitter theo hướng dẫn nhà sản xuất, sau đó lặp lại đo để xác nhận.

Bước 5 — Kiểm tra lặp lại & xác nhận

Sau khi điều chỉnh, thực hiện lại các điểm kiểm tra để xác nhận sai số nằm trong giới hạn. Ghi biên bản hiệu chuẩn, ký xác nhận và lưu hồ sơ traceability.

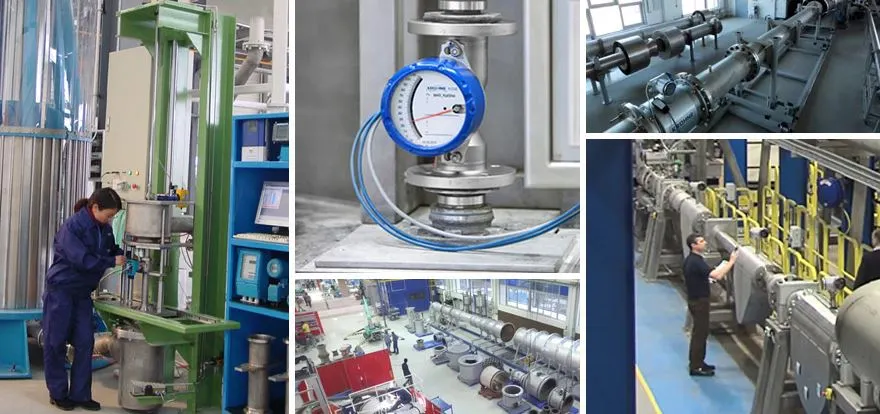

Lưu ý kỹ thuật khi hiệu chuẩn đồng hồ đo lưu lượng điện từ

Xử lý bọt khí: bọt khí trong dịch làm giảm điện dẫn và tạo sai số — phải xả khí triệt để.
Ảnh hưởng điện (EMI): đảm bảo nối đất tốt cho cảm biến và transmitter để tránh nhiễu.
Nhiệt độ & điện dẫn: đồng hồ điện từ đo dựa trên nguyên lý điện từ nên giá trị điện dẫn của chất lỏng và nhiệt độ ảnh hưởng đến tín hiệu. Hiệu chuẩn nên thực hiện ở điều kiện gần giống thực tế.
Đo ở dải thấp: nhiều đồng hồ có sai số lớn tại dải rất thấp; nếu ứng dụng thường vận hành tại dải này, cân nhắc chọn model khác hoặc tăng kích thước/điều chỉnh hệ thống.Tần suất hiệu chuẩn và quản lý hồ sơ
Tần suất phổ biến: 6–12 tháng hoặc theo yêu cầu ứng dụng. Các ứng dụng nhạy cảm (dược, hóa chất, thương mại) có thể yêu cầu ngắn hơn.
Lưu hồ sơ: biên bản hiệu chuẩn, chứng nhận của phương tiện tham chiếu, người thực hiện, điều kiện thử — để phục vụ truy xuất nguồn gốc (traceability) và kiểm toán.

Những lỗi thường gặp khi hiệu chuẩn và cách tránh

Sử dụng phương tiện tham chiếu không hợp lệ hoặc hết hạn hiệu chuẩn → chọn thiết bị có chứng nhận còn hiệu lực.
Không xả khí trước khi đo → luôn xả và kiểm tra bọt khí.
Lấy mẫu quá ngắn, không cho hệ thống ổn định → chờ đến khi dòng và tín hiệu ổn định trước khi ghi.
Bỏ qua ảnh hưởng nhiệt độ/điện dẫn → hiệu chuẩn trong điều kiện tương đồng hoặc điều chỉnh bù.

Kết luận

Hiệu chuẩn đúng quy trình là yếu tố quyết định để đồng hồ đo lưu lượng điện từ hoạt động chính xác và bền bỉ. Chọn phương pháp phù hợp (gravimetric, volumetric, master meter, prover), chuẩn bị kỹ lưỡng thiết bị tham chiếu, tuân thủ quy trình nhiều điểm và lưu giữ hồ sơ traceable sẽ giúp bạn đạt được độ chính xác cao nhất và giảm rủi ro vận hành. Với các ứng dụng quan trọng, nên hợp tác với phòng hiệu chuẩn hoặc nhà cung cấp có năng lực để đảm bảo tiêu chuẩn.
