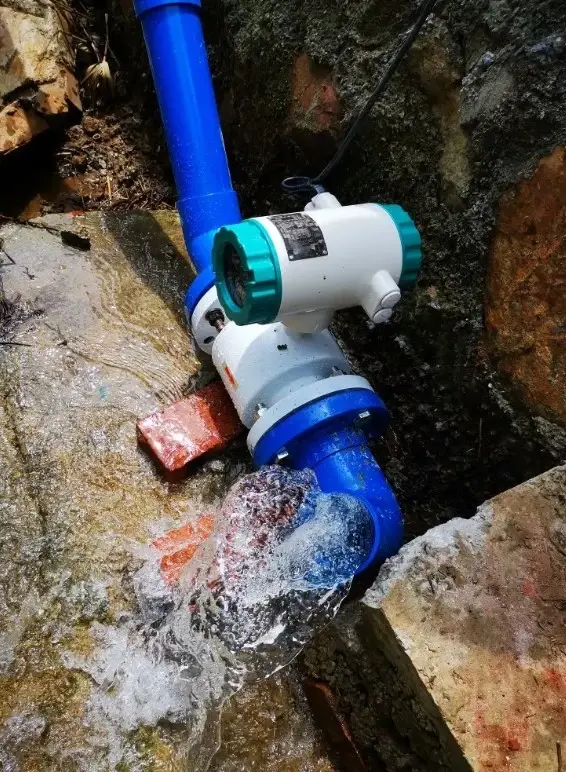

Hướng dẫn lắp đặt đồng hồ đo lưu lượng điện từ chuẩn kỹ thuật

Đồng hồ đo lưu lượng điện từ là thiết bị được sử dụng rộng rãi trong nhiều hệ thống cấp nước, xử lý nước thải, hóa chất và công nghiệp sản xuất. Để thiết bị hoạt động chính xác, ổn định và đạt tuổi thọ cao, việc lắp đặt đúng kỹ thuật đóng vai trò đặc biệt quan trọng. Một sai sót nhỏ trong quá trình lắp đặt cũng có thể dẫn đến sai số đo, thiết bị bị nhiễu hoặc giảm độ bền theo thời gian.

Bài viết dưới đây sẽ hướng dẫn chi tiết từng bước lắp đặt đồng hồ đo lưu lượng điện từ theo đúng khuyến nghị kỹ thuật, giúp bạn vận hành hệ thống hiệu quả và an toàn.

Yêu cầu kỹ thuật trước khi lắp đặt đồng hồ đo lưu lượng điện từ

Kiểm tra đồng hồ và phụ kiện trước khi thi công

Trước khi lắp đặt, cần kiểm tra đầy đủ các bộ phận như: thân đồng hồ, bộ phát tín hiệu (transmitter), vòng kẹp, gioăng, bu-lông và phụ kiện đi kèm. Đồng thời, đảm bảo thiết bị không bị móp méo, trầy xước hoặc bị ẩm trong quá trình vận chuyển.

Xác định đúng hướng dòng chảy

Trên thân đồng hồ luôn có mũi tên chỉ hướng dòng chảy. Việc lắp đặt ngược chiều không chỉ gây sai số mà còn có thể làm hỏng cảm biến từ. Do đó, cần xác định rõ hướng nước chảy trong đường ống trước khi tiến hành.

Chuẩn bị đường ống thẳng theo tiêu chuẩn

Để đạt độ chính xác cao nhất, đường ống trước và sau đồng hồ phải đáp ứng quy định:

• Đoạn ống thẳng phía trước: tối thiểu 5D
• Đoạn ống thẳng phía sau: tối thiểu 3D
   (D = đường kính ống)

Điều này giúp dòng nước ổn định, tránh xoáy và nhiễu loạn.

Hướng dẫn chi tiết cách lắp đặt đồng hồ đo lưu lượng điện từ

Lựa chọn vị trí lắp đặt phù hợp

Vị trí lắp đặt lý tưởng nhất là nơi có lưu lượng ổn định, ít rung lắc, và không chịu tác động trực tiếp của ánh nắng, mưa hoặc hóa chất. Hạn chế lắp gần máy bơm vì sự rung động mạnh có thể làm nhiễu tín hiệu đo.

Đối với môi trường ngoài trời, nên sử dụng hộp che bảo vệ để tránh độ ẩm và nắng nóng ảnh hưởng đến transmitter.

Lắp đặt đồng hồ theo phương ngang là tối ưu

Hầu hết các nhà sản xuất đều khuyến nghị lắp đồng hồ theo phương ngang, với hai điện cực ở vị trí 3 giờ và 9 giờ. Điều này giúp điện cực tiếp xúc đều với chất lỏng, tránh bọt khí hoặc lắng cặn làm sai số phép đo.

Nếu buộc phải lắp theo phương dọc, cần đảm bảo dòng nước chảy từ dưới lên để buồng đo luôn đầy chất lỏng.

Đảm bảo buồng đo luôn đầy chất lỏng

Đồng hồ điện từ chỉ đo chính xác khi ống dẫn đầy nước 100%. Vì vậy, cần tránh lắp ở:

• Vị trí có độ cao nhất của đường ống
• Đầu ra xả xuống (free discharge)
• Đường ống dễ xuất hiện bọt khí

Nếu hệ thống có nguy cơ tạo bọt khí, nên lắp thêm van xả khí ở trước đồng hồ.

Lắp gioăng, mặt bích và siết bu-lông đồng đều

Để tránh rò rỉ và sai số do lệch tâm, cần lắp gioăng đúng kích thước, siết bu-lông theo hình sao (chữ X) để đảm bảo lực đều trên mặt bích. Không được siết quá mạnh vì có thể làm biến dạng thân đồng hồ.

Kết nối dây tín hiệu đúng tiêu chuẩn

Đồng hồ đo lưu lượng điện từ sử dụng tín hiệu điện từ (thường là 4–20mA, Modbus hoặc RS485). Khi đấu dây, cần tuân thủ:

• Đúng cực (+/−)
• Dây tín hiệu chống nhiễu tốt
• Dây tiếp địa độc lập và chắc chắn

Tránh đặt dây tín hiệu gần dây điện cao thế hoặc động cơ công suất lớn để tránh nhiễu từ.

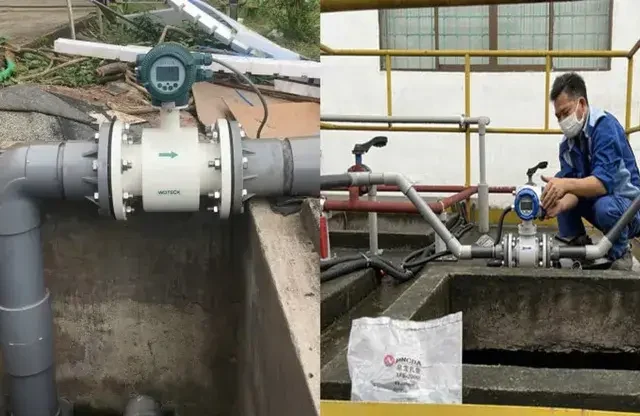

Những lưu ý quan trọng trong quá trình vận hành đồng hồ điện từ

Tránh thay đổi áp lực đột ngột

Áp lực tăng giảm thất thường khiến tín hiệu đo không ổn định. Nếu hệ thống có máy bơm tăng áp, nên sử dụng van một chiều hoặc bình tích áp để ổn định áp lực.

Không để đồng hồ chạy khô

Việc để đồng hồ hoạt động khi bên trong ống không có nước sẽ làm sai số tăng và có thể gây hư hỏng điện cực. Trước khi vận hành, hãy đảm bảo đường ống đã được xả khí hoàn toàn.

Kiểm tra định kỳ và vệ sinh cảm biến

Theo khuyến nghị, cần kiểm tra đồng hồ mỗi 6–12 tháng để loại bỏ cặn bẩn, kiểm tra gioăng, điện cực và đảm bảo tín hiệu hoạt động ổn định. Một số môi trường đặc biệt như nước thải hoặc hóa chất nồng độ cao nên kiểm tra thường xuyên hơn.

Kết luận

Lắp đặt đồng hồ đo lưu lượng điện từ đúng kỹ thuật không chỉ giúp thiết bị hoạt động chính xác mà còn kéo dài tuổi thọ, giảm chi phí bảo trì và hạn chế sai số trong quá trình đo lường. Việc tuân thủ đúng hướng dẫn từ nhà sản xuất và các tiêu chuẩn kỹ thuật nói trên sẽ giúp hệ thống của bạn vận hành hiệu quả, ổn định trong thời gian dài.
