Hướng dẫn hiệu chuẩn và lắp đặt đồng hồ đo lưu lượng Vortex đúng kỹ thuật

Đồng hồ đo lưu lượng Vortex (Vortex Flow Meter) là thiết bị đo tốc độ dòng chảy dựa trên hiện tượng xoáy Kármán, được sử dụng phổ biến trong các ngành công nghiệp như hơi, khí nén, nước, dầu và hóa chất.

Để đảm bảo thiết bị hoạt động chính xác, ổn định và có tuổi thọ cao, việc hiệu chuẩn và lắp đặt đồng hồ đo lưu lượng vortex đúng kỹ thuật là yếu tố vô cùng quan trọng. Một lỗi nhỏ trong vị trí lắp hoặc cài đặt tín hiệu có thể khiến kết quả đo sai lệch, ảnh hưởng đến toàn bộ hệ thống.

Bài viết này tôi sẽ hướng dẫn chi tiết cách lắp đặt và hiệu chuẩn đồng hồ đo lưu lượng Vortex theo tiêu chuẩn kỹ thuật, giúp bạn vận hành thiết bị an toàn và đạt độ chính xác tối ưu.

Yêu cầu kỹ thuật trước khi lắp đặt đồng hồ đo lưu lượng vortex

Trước khi tiến hành lắp đặt, cần kiểm tra kỹ các điều kiện sau để đảm bảo thiết bị hoạt động ổn định và cho kết quả chính xác:

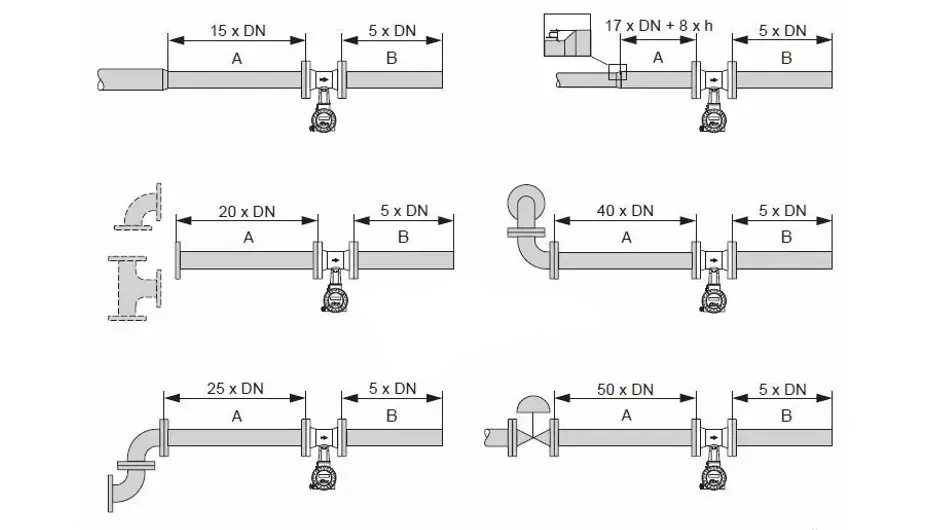

Đoạn ống thẳng

• Phải đảm bảo đoạn ống thẳng tối thiểu 10D phía trước và 5D phía sau (D là đường kính trong của ống).
• Nếu có van, co, khớp nối hoặc bơm gần vị trí lắp, cần tăng chiều dài ống thẳng để ổn định dòng chảy.

Hướng dòng chảy

• Lắp đồng hồ đúng chiều mũi tên được khắc trên thân thiết bị.
• Với chất khí và hơi, nên lắp trên đường ống ngang để tránh đọng nước trong cảm biến.
• Với chất lỏng, có thể lắp ngang hoặc đứng, miễn là ống luôn đầy chất lỏng khi vận hành.

Môi trường và điều kiện làm việc

• Tránh lắp đặt gần khu vực có rung động mạnh hoặc nhiễu điện từ.
• Giữ khoảng cách an toàn với động cơ công suất lớn, biến tần hoặc dây điện cao áp.
• Đảm bảo nhiệt độ, áp suất và vật liệu ống phù hợp với thông số kỹ thuật của đồng hồ.

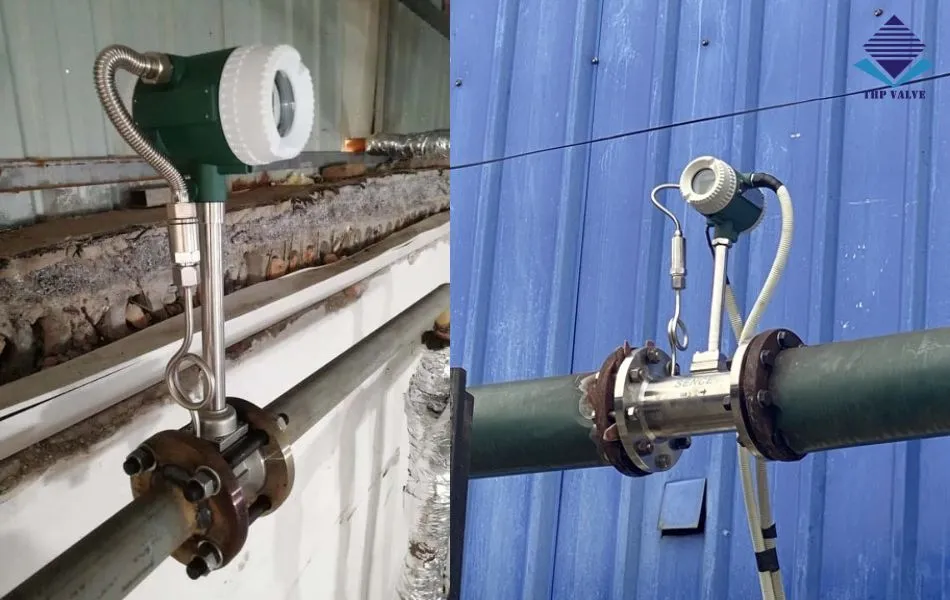

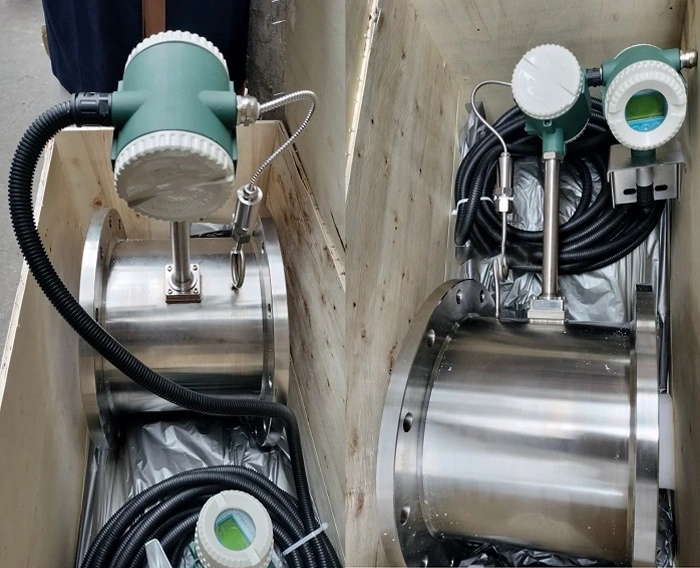

Cách lắp đặt đồng hồ đo lưu lượng Vortex đúng kỹ thuật

Chuẩn bị trước khi lắp đặt

• Kiểm tra mặt bích, gioăng và bulong đồng hồ, đảm bảo không bị cong vênh hay rỉ sét.
• Làm sạch bên trong đường ống, loại bỏ cặn bẩn hoặc vật cản.
• Kiểm tra cảm biến và bộ hiển thị có đúng model và thông số phù hợp với hệ thống không.

Các bước lắp đặt

Định vị đồng hồ: đặt đúng vị trí theo hướng dòng chảy, không nghiêng hoặc xoay lệch.

Gắn thiết bị: cố định đồng hồ giữa hai mặt bích, siết đều bulong để tránh rò rỉ.

Đấu nối tín hiệu:

• Nguồn điện thường là 24VDC hoặc 220VAC tùy model.
• Kết nối dây tín hiệu theo sơ đồ hướng dẫn (4–20mA, Pulse, RS485…).

Kiểm tra rò rỉ: sau khi siết chặt, bơm nhẹ dòng lưu chất để kiểm tra rò rỉ hoặc rung bất thường.

Khởi động hệ thống: bật nguồn, kiểm tra màn hình hiển thị có nhận tín hiệu đo hay không.

Lưu ý quan trọng

• Không lắp thiết bị ở đoạn ống có xoáy, rẽ nhánh hoặc gần van điều tiết.
• Với hơi nước, nên lắp ống ngưng và bẫy hơi để tránh nước ngưng làm sai lệch tín hiệu.
• Khi lắp đặt ngoài trời, nên dùng hộp bảo vệ chống nắng, mưa hoặc bụi bẩn.

Hướng dẫn hiệu chuẩn đồng hồ đo lưu lượng Vortex

Hiệu chuẩn là bước cần thiết để đảm bảo đồng hồ đo đúng thông số thực tế, đặc biệt với các hệ thống đo lường năng lượng, khí nén hoặc hơi nước có yêu cầu chính xác cao.

Mục đích hiệu chuẩn

• Kiểm tra và điều chỉnh độ chính xác của đồng hồ.
• Đảm bảo giá trị đo phù hợp với thiết bị chuẩn hoặc lưu lượng thực tế.
• Phát hiện sớm lỗi cảm biến hoặc sai số hệ thống.

Các phương pháp hiệu chuẩn phổ biến

• Hiệu chuẩn bằng thiết bị chuẩn (Master Meter): So sánh giá trị đo của đồng hồ Vortex với thiết bị chuẩn có chứng nhận hiệu chuẩn quốc tế.
• Hiệu chuẩn bằng phương pháp thể tích (Volumetric method): Dùng bồn chứa hoặc đồng hồ chuẩn đo lượng lưu chất thực tế qua trong thời gian nhất định.
• Hiệu chuẩn bằng mô phỏng tín hiệu (Simulation): Dùng bộ mô phỏng tín hiệu điện tử để kiểm tra độ tuyến tính và độ nhạy của cảm biến.

Tần suất hiệu chuẩn khuyến nghị

• Với hệ thống công nghiệp ổn định: 12 tháng/lần.
• Với hệ thống yêu cầu độ chính xác cao (năng lượng, hóa chất): 6 tháng/lần.
• Sau khi thay đổi cảm biến hoặc sửa chữa thiết bị, nên hiệu chuẩn lại trước khi sử dụng.

Một số lỗi thường gặp và cách khắc phục

Kết luận

Hiệu chuẩn và đồng hồ đo lưu lượng Vortex đúng kỹ thuật là yếu tố quan trọng giúp đồng hồ đo lưu lượng Vortex hoạt động chính xác, ổn định và có tuổi thọ cao. Chỉ cần một vài thao tác sai trong quá trình lắp hoặc bỏ qua khâu hiệu chuẩn định kỳ có thể làm sai lệch kết quả đo, ảnh hưởng đến cả hệ thống sản xuất.

Vì vậy, hãy tuân thủ hướng dẫn kỹ thuật của nhà sản xuất và thực hiện bảo trì, hiệu chuẩn thường xuyên để đảm bảo thiết bị luôn ở trạng thái tối ưu.

Nếu bạn cần tư vấn chọn model, lắp đặt hoặc hiệu chuẩn đồng hồ Vortex, hãy liên hệ với Đồng Hồ Đo Lưu Lượng để được đội ngũ kỹ thuật hỗ trợ chi tiết và chuyên nghiệp.
