Mặt bích rỗng

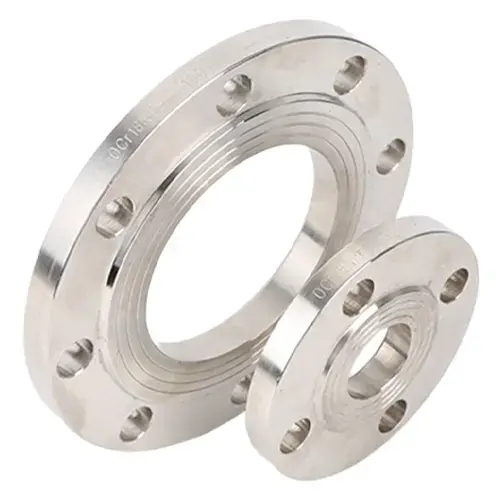

Mặt bích rỗng là gì?

Mặt bích rỗng là loại mặt bích được thiết kế có lỗ ở phần trung tâm để cho phép lưu chất trong đường ống có thể đi qua. Đường kính của lỗ bên trong mặt bích thường được thiết kế tương ứng với kích thước danh nghĩa của đường ống, vì vậy khi kích thước mặt bích càng lớn thì đường kính lỗ bên trong cũng tăng theo để đảm bảo lưu lượng dòng chảy.

Sự khác biệt lớn nhất giữa mặt bích rỗng và mặt bích mù nằm ở chức năng sử dụng. Nếu mặt bích mù được dùng để bịt kín đầu đường ống hoặc ngăn dòng chảy trong hệ thống, thì mặt bích rỗng lại cho phép lưu chất lưu thông bình thường qua đường ống. Chính vì vậy, mục đích sử dụng của hai loại mặt bích này hoàn toàn khác nhau trong quá trình lắp đặt và vận hành hệ thống.

Nhờ khả năng kết nối chắc chắn, độ kín cao và dễ dàng tháo lắp khi cần bảo trì, mặt bích rỗng được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp.

Các loại mặt bích rỗng phổ biến hiện nay

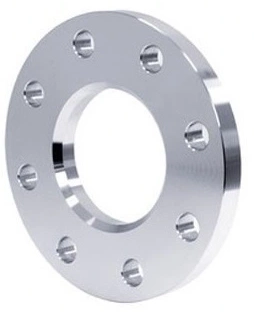

Mặt bích rỗng FF (Flat Face – mặt phẳng)

Mặt bích FF được thiết kế với hai bề mặt hoàn toàn phẳng, không có gờ nổi ở phần tiếp xúc. Khi lắp đặt, bề mặt phẳng của hai mặt bích sẽ ép chặt vào nhau thông qua hệ thống bu lông và gioăng làm kín. Loại mặt bích này có ưu điểm là cấu tạo đơn giản, độ kín ổn định và chi phí tương đối thấp, nên thường được sử dụng trong các hệ thống có áp suất trung bình.

Mặt bích rỗng RF (Raised Face – mặt có gờ)

Đây là loại mặt bích được sử dụng phổ biến nhất trong các hệ thống công nghiệp hiện nay. Đặc điểm của mặt bích RF là phần bề mặt tiếp xúc được thiết kế nhô cao hơn so với thân bích. Phần gờ này giúp tăng khả năng làm kín khi kết hợp với gioăng, đặc biệt trong các hệ thống có áp suất cao. Chiều cao của gờ nổi có thể khác nhau tùy thuộc vào tiêu chuẩn thiết kế và cấp áp suất của hệ thống.

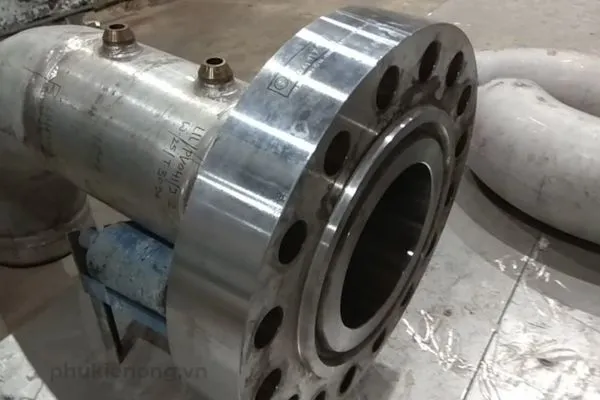

Mặt bích RTJ (Ring Type Joint)

Mặt bích RTJ là loại mặt bích có thiết kế đặc biệt với một rãnh tròn được gia công chính xác trên bề mặt tiếp xúc. Khi lắp đặt, gioăng kim loại hoặc gioăng dạng vòng sẽ được đặt vào rãnh này để tạo ra độ kín rất cao. Nhờ thiết kế này, mặt bích RTJ thường được sử dụng trong các hệ thống có áp suất và nhiệt độ cao, nơi yêu cầu khả năng làm kín tuyệt đối và hạn chế rò rỉ lưu chất ra môi trường bên ngoài.

Mặt bích rỗng được chế tạo từ những vật liệu nào

Mặt bích rỗng được sản xuất từ nhiều loại vật liệu khác nhau nhằm đáp ứng yêu cầu làm việc của từng hệ thống đường ống. Việc lựa chọn vật liệu chế tạo thường phụ thuộc vào môi trường lưu chất, áp suất làm việc cũng như vật liệu của đường ống và thiết bị đi kèm. Trong thực tế, vật liệu của mặt bích thường được lựa chọn sao cho đồng bộ với hệ thống để đảm bảo độ bền, khả năng làm kín và tuổi thọ khi vận hành.

Dưới đây là một số loại vật liệu chế tạo mặt bích rỗng được sử dụng phổ biến hiện nay.

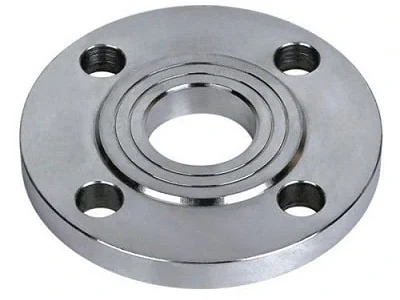

Mặt bích rỗng inox

Mặt bích rỗng inox được chế tạo từ các loại thép không gỉ như inox 304 hoặc inox 316. Đây là dòng vật liệu được đánh giá cao nhờ khả năng chống ăn mòn tốt, chịu được môi trường hóa chất, độ bền cao và bề mặt sáng bóng. Ngoài ra, inox còn dễ dàng vệ sinh và có tính thẩm mỹ cao, vì vậy thường được sử dụng trong các hệ thống yêu cầu độ sạch như thực phẩm, dược phẩm, hóa chất hoặc các hệ thống đường ống công nghiệp. Tuy nhiên, do đặc tính vật liệu cao cấp nên giá thành của mặt bích inox thường cao hơn so với các loại vật liệu khác.

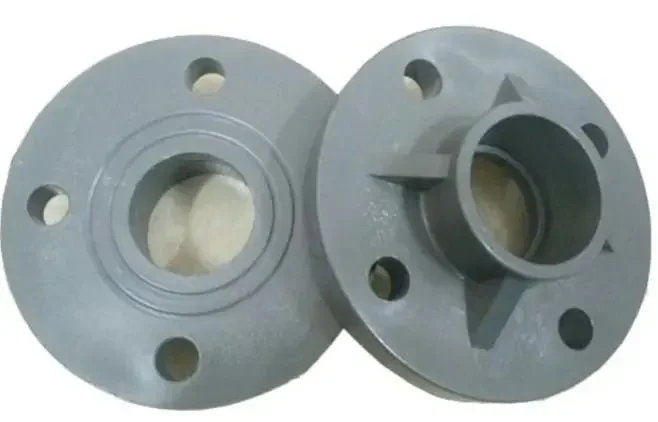

Mặt bích rỗng nhựa

Mặt bích rỗng nhựa thường được chế tạo từ các loại nhựa kỹ thuật như PVC, uPVC hoặc PP. Ưu điểm của loại mặt bích này là trọng lượng nhẹ, khả năng chống ăn mòn hóa chất tốt và giá thành tương đối thấp. Khi được sử dụng đúng theo các thông số kỹ thuật do nhà sản xuất đưa ra, mặt bích nhựa vẫn có thể đảm bảo độ bền và hiệu quả làm việc ổn định trong nhiều hệ thống, đặc biệt là các hệ thống xử lý nước hoặc đường ống dẫn hóa chất nhẹ.

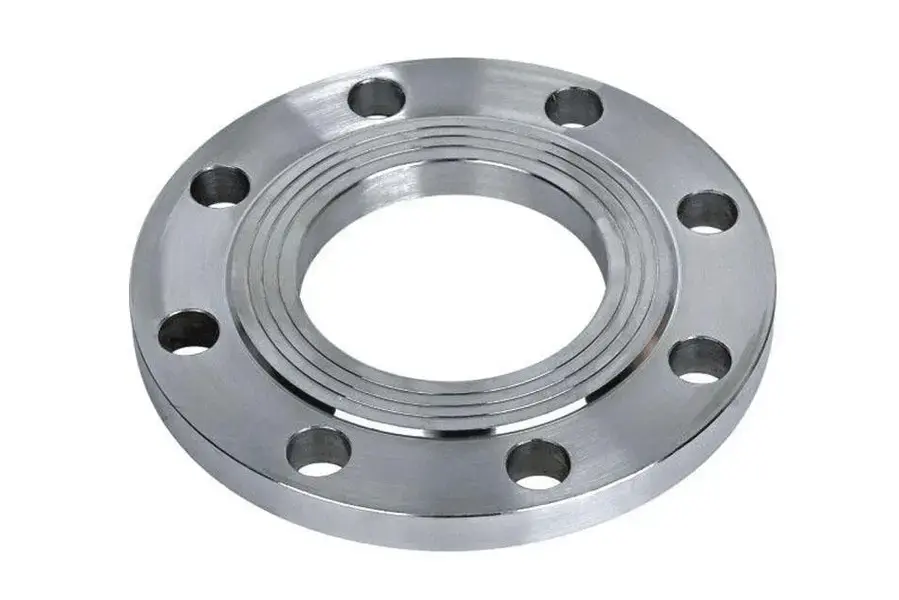

Mặt bích thép rỗng

Mặt bích thép là loại được sử dụng khá phổ biến trong các hệ thống công nghiệp nhờ khả năng chịu lực và chịu áp suất tốt. Các sản phẩm mặt bích thép thường được sản xuất dưới dạng thép carbon hoặc thép mạ kẽm. Trong đó, mặt bích thép mạ kẽm được đánh giá cao hơn nhờ lớp mạ giúp tăng khả năng chống gỉ, cải thiện độ bền và tăng tính thẩm mỹ cho sản phẩm. Vì vậy, trong nhiều trường hợp, các hệ thống đường ống thường ưu tiên sử dụng mặt bích thép mạ kẽm để đảm bảo tuổi thọ và độ ổn định trong quá trình vận hành.

Phân loại các loại mặt bích rỗng phổ biến hiện nay

Mặt bích rỗng hiện nay được sản xuất với nhiều kiểu thiết kế khác nhau nhằm đáp ứng yêu cầu lắp đặt và điều kiện làm việc của từng hệ thống đường ống. Mỗi loại mặt bích sẽ có cấu tạo riêng và phù hợp với những phương pháp kết nối khác nhau. Dưới đây là một số dạng mặt bích rỗng được sử dụng phổ biến trong thực tế.

Mặt bích rỗng nối ren

Mặt bích rỗng nối ren là loại mặt bích được gia công thêm phần ren ở bên trong lỗ bích. Nhờ thiết kế này, sản phẩm có thể kết nối trực tiếp với đường ống có ren mà không cần thực hiện hàn. Khi lắp đặt, đầu đường ống cần được tiện ren phù hợp với kích thước của mặt bích để đảm bảo kết nối chắc chắn và độ kín của hệ thống. Loại mặt bích này thường được sử dụng trong các hệ thống có kích thước nhỏ hoặc yêu cầu tháo lắp nhanh chóng.

Mặt bích rỗng hàn trượt (Slip-on Flange)

Mặt bích rỗng hàn trượt là loại mặt bích được thiết kế để trượt trực tiếp vào đầu đường ống trước khi tiến hành hàn cố định. Sau khi đưa mặt bích vào đúng vị trí, người lắp đặt có thể thực hiện hàn cả phía trong và phía ngoài của mặt bích để tăng độ chắc chắn cho kết nối. Ưu điểm của loại mặt bích này là dễ lắp đặt, có thể điều chỉnh vị trí trước khi hàn và đảm bảo khả năng làm việc ổn định trong nhiều hệ thống đường ống công nghiệp.

Mặt bích rỗng hàn cổ (Weld Neck Flange)

Mặt bích rỗng hàn cổ là loại mặt bích có phần cổ dài nhô ra và được hàn đối đầu trực tiếp với đường ống. Thiết kế này giúp tăng độ bền cho mối nối và phân bố lực tốt hơn trong quá trình vận hành. Nhờ khả năng chịu áp lực và nhiệt độ cao, mặt bích hàn cổ thường được sử dụng trong các hệ thống công nghiệp có điều kiện làm việc khắt khe như hệ thống hơi nóng, hóa chất hoặc các đường ống áp lực cao.

Địa chỉ nào cung cấp mặt bích rỗng uy tín, giá rẻ mà chất lượng ổn định

Qua những thông tin trên có thể thấy mặt bích rỗng là một phụ kiện quan trọng trong hệ thống đường ống, giúp kết nối các thiết bị và đảm bảo quá trình vận hành được ổn định, an toàn. Tuy nhiên để hệ thống hoạt động hiệu quả và lâu dài thì việc lựa chọn sản phẩm chất lượng từ một đơn vị cung cấp uy tín là yếu tố rất quan trọng.

Nếu bạn đang tìm kiếm địa chỉ cung cấp mặt bích rỗng chất lượng, giá thành hợp lý, thì Công ty Đồng Hồ Đo Lưu Lượng là một trong những lựa chọn đáng tin cậy. Với nhiều năm hoạt động trong lĩnh vực thiết bị và phụ kiện đường ống, công ty luôn cung cấp các sản phẩm có nguồn gốc rõ ràng, đầy đủ giấy tờ và được kiểm tra chất lượng trước khi đến tay khách hàng.

Bên cạnh đó, khách hàng khi mua sản phẩm còn được tư vấn lựa chọn kích thước, vật liệu và tiêu chuẩn mặt bích phù hợp với từng hệ thống, giúp đảm bảo hiệu quả sử dụng và tiết kiệm chi phí. Ngoài mặt bích rỗng, công ty còn cung cấp nhiều loại phụ kiện khác như van công nghiệp, đồng hồ đo lưu lượng, tê, cút, lơ thu, rắc co… đáp ứng đa dạng nhu cầu cho các công trình và hệ thống đường ống.

Với nguồn hàng sẵn kho, giá cạnh tranh và dịch vụ hỗ trợ nhanh chóng, Đồng Hồ Đo Lưu Lượng luôn mong muốn mang đến cho khách hàng những sản phẩm tốt và giải pháp phù hợp nhất cho hệ thống của mình.
