Merlion mặt bích

Đôi nét về đồng hồ Merlion mặt bích

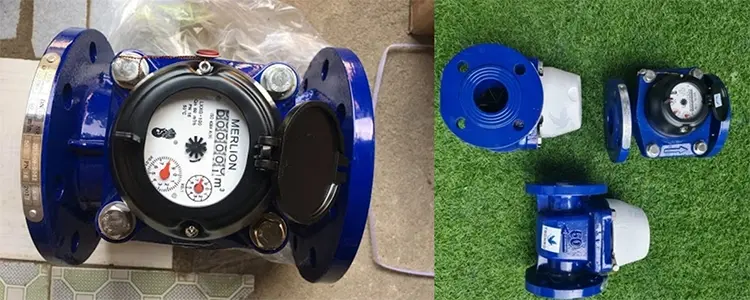

Đồng hồ nước Merlion mặt bích thuộc loại đồng hồ đo lưu lượng dạng cơ – là dòng sản phẩm chuyên dụng cho các hệ thống cấp nước có lưu lượng lớn, thường được lắp đặt trong các công trình dân dụng, tòa nhà cao tầng, nhà máy và khu công nghiệp. Đây là loại đồng hồ đo lưu lượng nước dạng cơ (cánh quạt), nổi bật với thiết kế kết nối mặt bích, giúp liên kết chắc chắn với đường ống, chịu áp tốt và dễ dàng bảo trì.

Sản phẩm được sản xuất theo tiêu chuẩn Singapore, sử dụng vật liệu thân gang phủ sơn epoxy chống ăn mòn, cơ cấu đo chính xác, ổn định trong thời gian dài. Ngoài ra, mặt đồng hồ được thiết kế dễ đọc, rõ nét, có thể lắp theo phương ngang hoặc dọc tùy vào dòng chảy.

Thông số kỹ thuật:

Thông số	Giá trị kỹ thuật
Hãng sản xuất	Merlion – Singapore
Kiểu đồng hồ	Cơ học, dạng Woltman hoặc đa tia (tùy size)
Kết nối	Mặt bích chuẩn JIS 10K hoặc BS PN16
Kích cỡ danh định (DN)	DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
Áp suất làm việc	Max 16 bar
Nhiệt độ làm việc	Max 50°C (nước lạnh)
Vật liệu thân	Gang cầu hoặc gang xám, phủ epoxy chống ăn mòn
Vật liệu cánh quạt	Nhựa kỹ thuật hoặc hợp kim
Kiểu mặt số	Mặt khô (dry dial) hoặc bán khô (semi-dry)
Đơn vị hiển thị	m³, với 5 chữ số chính và 3 kim nhỏ phụ
Độ chính xác	Theo tiêu chuẩn ISO 4064, cấp B hoặc C
Tốc độ dòng chảy tối đa (Qmax)	Tùy size, ví dụ DN100: ~150 m³/h
Tốc độ dòng chảy danh định (Qn)	DN50: 15 m³/h, DN100: 50 m³/h,…
Chiều dài lắp đặt	DN50–DN100: 200–250mm; DN150–DN300: 300–500mm
Khả năng phát xung	Có (tùy model tích hợp đầu dò Reed switch)
Hướng lắp đặt	Nằm ngang hoặc thẳng đứng (tùy loại)
Tiêu chuẩn kiểm định	ISO 4064, MID, cấp chính xác R50–R80

Ưu điểm của đồng hồ Merlion mặt bích

Đồng hồ nước Merlion mặt bích sở hữu nhiều ưu điểm nổi bật, đặc biệt phù hợp với các công trình có quy mô lớn và yêu cầu độ chính xác cao trong đo lưu lượng nước. Trước hết, nhờ thiết kế mặt bích chuẩn công nghiệp, sản phẩm đảm bảo khả năng lắp đặt chắc chắn, kín khít với đường ống, chịu được áp lực cao và rung động thường xuyên mà không bị rò rỉ hay sai số. Vật liệu thân gang phủ sơn epoxy giúp đồng hồ chống ăn mòn tốt, phù hợp lắp đặt cả trong nhà lẫn ngoài trời, môi trường ẩm hoặc có hơi hóa chất nhẹ.

Cấu tạo bên trong sử dụng bộ đo kiểu Woltman hoặc đa tia tùy kích thước, đảm bảo đo lưu lượng chính xác kể cả khi dòng chảy dao động mạnh hoặc không ổn định. Ngoài ra, mặt hiển thị dạng cơ được thiết kế rõ nét, dễ quan sát, với tùy chọn mặt khô hoặc bán khô để chống hấp hơi nước. Một số model còn hỗ trợ gắn thêm bộ phát xung (Reed switch), giúp kết nối với các hệ thống thu thập dữ liệu từ xa như BMS hoặc SCADA, hỗ trợ giám sát theo thời gian thực.

Đặc điểm cấu tạo của đồng hồ Merlion mặt bích

Thân đồng hồ chắc chắn, chống ăn mòn

Thân của đồng hồ Merlion mặt bích được đúc từ gang cầu hoặc gang xám có độ bền cơ học cao, phủ lớp sơn epoxy tĩnh điện giúp bảo vệ chống lại sự ăn mòn từ môi trường ẩm ướt, nước sinh hoạt hoặc nước kỹ thuật. Thiết kế vỏ ngoài dày dặn, chịu được áp suất lớn và va đập cơ học trong quá trình lắp đặt, vận hành.

Kết nối mặt bích tiêu chuẩn công nghiệp

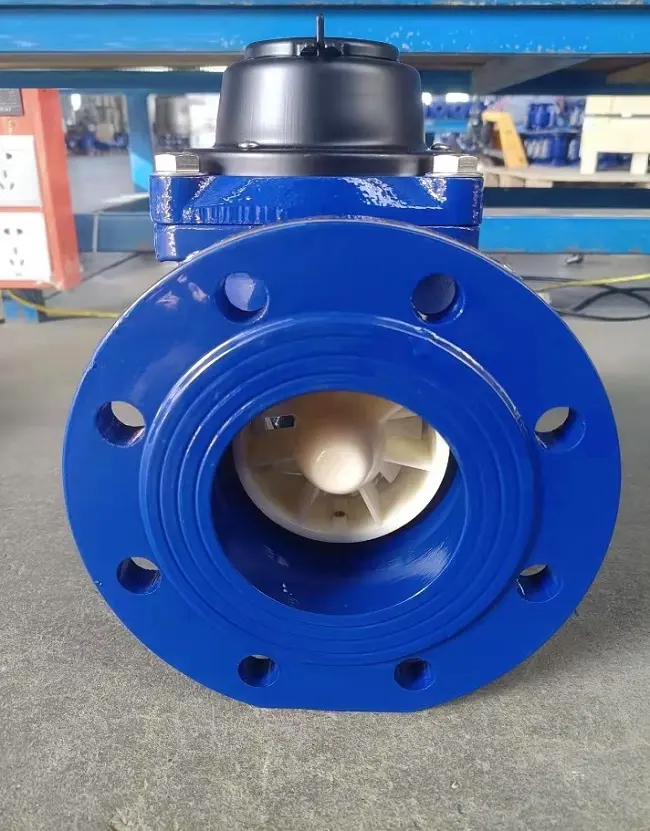

Đồng hồ sử dụng kiểu kết nối mặt bích ở hai đầu, thường theo chuẩn JIS 10K hoặc BS PN16. Thiết kế mặt bích giúp lắp đặt dễ dàng với đường ống có kích thước lớn, đảm bảo độ kín tuyệt đối khi vận hành ở áp suất cao. Mặt bích cũng cho phép tháo lắp, bảo trì thuận tiện hơn so với kiểu nối ren.

Bộ đo lưu lượng bên trong linh hoạt

Tùy theo kích thước và yêu cầu sử dụng, đồng hồ có thể sử dụng cơ cấu đo kiểu đa tia (multi-jet) hoặc kiểu Woltman (trục ngang). Kiểu đa tia phù hợp với lưu lượng nhỏ và trung bình, trong khi kiểu Woltman chuyên dùng cho lưu lượng lớn, có ưu điểm là tổn thất áp thấp và độ bền cao. Cánh quạt được làm từ nhựa kỹ thuật hoặc hợp kim nhẹ, quay nhờ dòng chảy nước, truyền chuyển động lên bộ đếm cơ học.

Mặt hiển thị dễ đọc, chống mờ

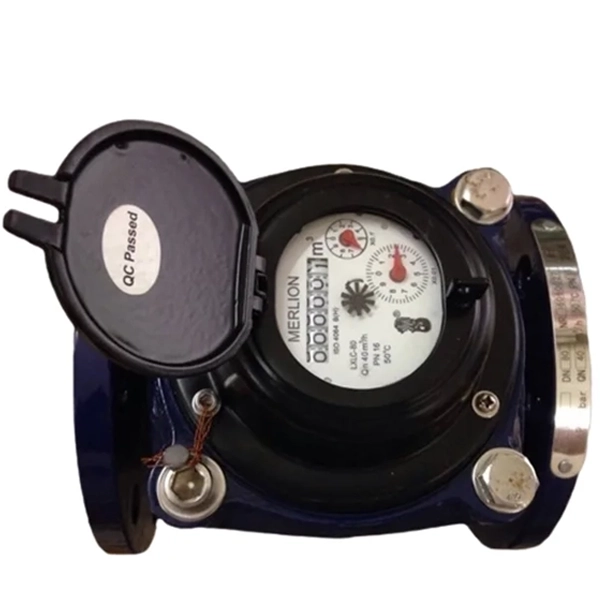

Mặt số đồng hồ có thiết kế rõ ràng, dễ quan sát, với dạng mặt khô hoặc bán khô giúp chống hấp hơi nước bên trong. Bộ đếm hiển thị tổng lưu lượng bằng m³ với 5 chữ số lớn và 3 đồng hồ kim phụ, giúp người dùng dễ dàng đọc số dù lắp đặt ngoài trời hoặc trong điều kiện ánh sáng yếu. Nắp đậy mặt đồng hồ có thể mở ra hoặc xoay góc để thuận tiện quan sát.

Hỗ trợ kết nối phát xung từ xa (tùy chọn)

Một số model của Merlion mặt bích được tích hợp sẵn khoang gắn thiết bị phát xung (Reed switch), cho phép kết nối với hệ thống thu thập dữ liệu từ xa, đồng bộ với hệ thống BMS hoặc SCADA. Tính năng này rất phù hợp với các công trình cần giám sát lưu lượng nước tự động theo thời gian thực.

Nguyên lý hoạt động của đồng hồ Merlion mặt bích

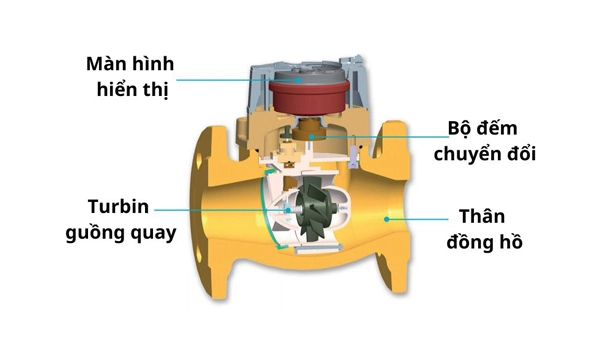

Đồng hồ nước Merlion mặt bích hoạt động theo nguyên lý cơ học dựa trên chuyển động của dòng chảy. Khi nước đi qua thân đồng hồ, nó sẽ làm quay cánh quạt được lắp đặt bên trong buồng đo. Tùy theo kích cỡ và model, đồng hồ có thể sử dụng cơ cấu đo kiểu Woltman (cánh quạt trục ngang) hoặc đa tia (multi-jet).

Với loại Woltman, nước chảy qua sẽ tạo lực xoáy lên bánh quay ngang, từ đó truyền chuyển động lên trục số qua hệ thống truyền động cơ khí. Đối với loại đa tia, nước được chia thành nhiều dòng nhỏ đi qua cánh quạt trung tâm, giúp đo lưu lượng ổn định và chính xác hơn trong điều kiện áp thấp hoặc dòng chảy nhỏ.

Chuyển động quay của cánh quạt được truyền tới bộ đếm cơ phía trên thông qua trục từ hoặc trục cơ học kín, tùy thuộc vào thiết kế. Bộ đếm này có mặt hiển thị số cơ (gồm 5 chữ số chính và 3 kim nhỏ) để hiển thị tổng lượng nước đã qua, đơn vị tính là mét khối (m³). Nhờ sử dụng mặt khô hoặc bán khô, phần hiển thị luôn rõ ràng, không bị ảnh hưởng bởi hơi nước từ dòng chảy.

Với một số phiên bản nâng cấp, đồng hồ còn tích hợp cảm biến từ (Reed switch) để phát xung khi cánh quạt quay, cho phép kết nối với hệ thống thu thập dữ liệu từ xa. Điều này giúp giám sát lưu lượng theo thời gian thực và phát hiện rò rỉ hoặc bất thường trong hệ thống.

Ứng dụng đồng hồ Merlion mặt bích vào đường ống

Lắp đặt tại điểm đo tổng hệ thống cấp nước

Đồng hồ Merlion mặt bích thường được sử dụng ở các vị trí đo tổng trong hệ thống cấp nước, như tại đầu nguồn, trạm bơm, bể chứa trung tâm hoặc nơi phân phối chính. Với khả năng đo lưu lượng lớn và ổn định, sản phẩm giúp kiểm soát chính xác lượng nước cấp phát và hỗ trợ đơn vị vận hành tính toán chi phí hoặc phát hiện thất thoát.

Ứng dụng trong tòa nhà và khu dân cư

Trong các tòa nhà cao tầng, chung cư, khu đô thị hoặc khu dân cư, đồng hồ Merlion mặt bích được dùng để đo tổng lưu lượng nước đầu vào từ hệ thống cấp nước công cộng. Dữ liệu thu được phục vụ cho việc phân bổ hóa đơn, giám sát tiêu thụ và đảm bảo minh bạch giữa các bên sử dụng nước.

Dùng trong khu công nghiệp và nhà máy sản xuất

Đồng hồ Merlion mặt bích được sử dụng rộng rãi trong các nhà máy, khu công nghiệp, nơi có nhu cầu tiêu thụ nước lớn và liên tục. Thiết bị giúp giám sát lưu lượng nước cấp cho dây chuyền sản xuất, hệ thống làm mát, bể chứa, và các công đoạn sử dụng nước công nghiệp. Đây là giải pháp lý tưởng cho các đường ống từ DN50 đến DN300 trong môi trường có áp lực cao.

Hỗ trợ hệ thống quản lý tự động

Với khả năng tích hợp đầu phát xung, đồng hồ Merlion mặt bích có thể kết nối vào hệ thống SCADA, BMS hoặc phần mềm quản lý lưu lượng nước từ xa. Điều này giúp các chủ đầu tư theo dõi lưu lượng theo thời gian thực, phát hiện sớm rò rỉ, kiểm soát tiêu hao, và tối ưu hiệu suất vận hành toàn hệ thống ống.

Ứng dụng trong các công trình hạ tầng kỹ thuật

Ngoài khu dân cư và công nghiệp, đồng hồ Merlion mặt bích còn được sử dụng trong các công trình công cộng như bệnh viện, trường học, sân vận động, trung tâm thương mại, khách sạn, khu nghỉ dưỡng… Thiết bị giúp đảm bảo nguồn nước được kiểm soát chặt chẽ, phục vụ đúng mục đích và giảm thiểu lãng phí.

Nên mua đồng hồ Merlion mặt bích ở đâu giá rẻ, chính hãng

Nếu bạn đang cần tìm nơi mua đồng hồ Merlion mặt bích chính hãng, giá tốt, đầy đủ kiểm định và bảo hành, thì Đồng Hồ Đo Lưu Lượng chính là địa chỉ bạn không nên bỏ qua. Đây là đơn vị chuyên cung cấp các dòng đồng hồ nước công nghiệp, trong đó có dòng Merlion nhập khẩu từ Singapore, với cam kết 100% hàng chính hãng, có đầy đủ giấy tờ CO-CQ, và hỗ trợ kiểm định theo yêu cầu công trình.

Tại ĐHĐLL, khách hàng được tư vấn chọn model phù hợp theo đúng nhu cầu sử dụng: từ loại đo nước sạch sinh hoạt, nước kỹ thuật, đến các ứng dụng cấp nước công nghiệp. Hàng luôn có sẵn từ DN50 đến DN300, hỗ trợ giao nhanh toàn quốc, đi kèm dịch vụ kỹ thuật lắp đặt và hướng dẫn chi tiết.

Ngoài giá bán cạnh tranh, ĐHĐLL còn có chính sách chiết khấu tốt cho đại lý, nhà thầu, và đặc biệt là hỗ trợ đổi trả nếu sản phẩm không đúng thông số kỹ thuật hoặc có lỗi từ nhà sản xuất. Bảo hành tiêu chuẩn 12 tháng, hỗ trợ kỹ thuật trọn vòng đời sử dụng.
