Merlion mẹ bồng con

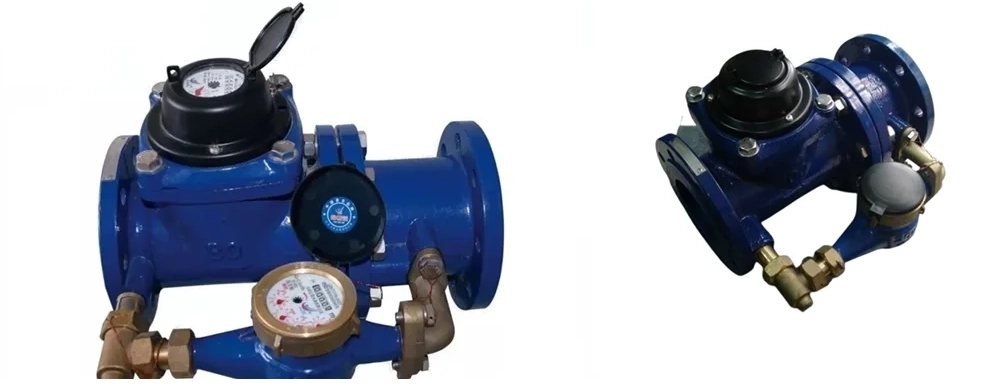

Đôi nét về đồng hồ Merlion mẹ bồng con

Đồng hồ Merlion mẹ bồng con thuộc dòng đồng hồ đo nước dạng cơ là cách gọi quen thuộc trong ngành cấp nước tại Việt Nam để chỉ loại đồng hồ đo nước Merlion có tích hợp sẵn bộ phát xung (pulse output). Thiết kế này cho phép thiết bị không chỉ đo lưu lượng nước trực tiếp mà còn truyền tín hiệu về hệ thống giám sát từ xa, rất phù hợp với các công trình cần quản lý tập trung, tự động.

Phần “mẹ” là đồng hồ Merlion truyền động cơ học dạng khô hoặc ướt, có độ chính xác cao, bền bỉ và hoạt động ổn định trong các hệ thống nước lạnh hoặc nước nóng. Phần “con” là một bộ cảm biến gắn lên thân hoặc mặt số đồng hồ, có nhiệm vụ phát ra xung điện tương ứng với lưu lượng (ví dụ: 1 xung = 1 lít hoặc 10 lít tùy cài đặt), giúp truyền dữ liệu đến hệ thống quản lý.

Sản phẩm này thường được sử dụng tại các tòa nhà, khu chung cư, nhà máy, khu công nghiệp hoặc hệ thống cấp nước thông minh, nơi cần đo đếm và thu thập dữ liệu lưu lượng tự động. Ưu điểm của đồng hồ Merlion mẹ bồng con là giá thành hợp lý hơn so với các loại đồng hồ điện tử, dễ lắp đặt, dễ tích hợp và độ bền cao.

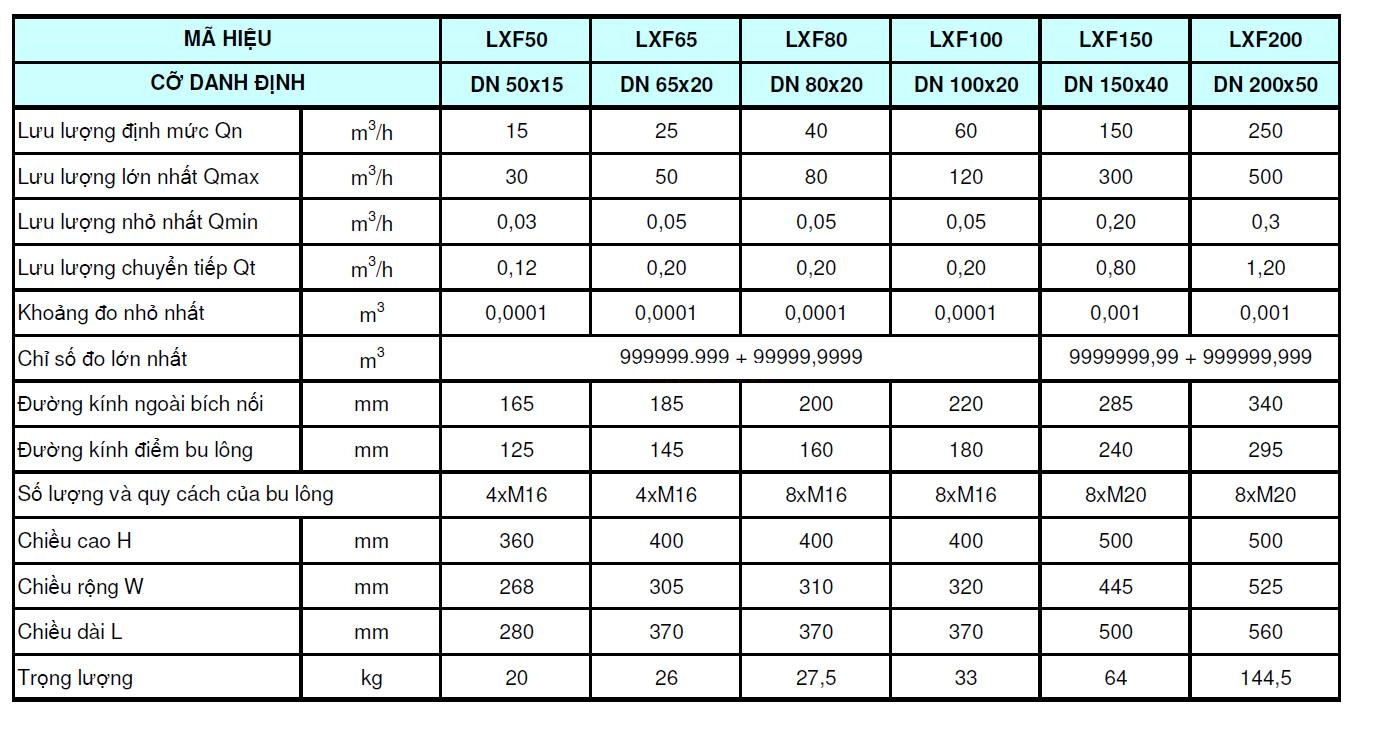

Thông số kỹ thuật:

• Kích thước: DN15 đến DN200
• Kết nối: Ren (DN15–DN50), mặt bích (DN50–DN200)
• Lưu lượng danh định (Qn): 1.5 – 250 m³/h tùy size
• Áp lực làm việc: Max 10 – 16 bar
• Nhiệt độ tối đa: 50°C (nước lạnh) hoặc 90°C (nước nóng)
• Truyền động: Cơ học, từ tính, mặt số khô hoặc ướt
• Hiển thị: 5 – 8 số lớn (m³) + vòng kim nhỏ (lít)
• Vật liệu thân: Gang phủ epoxy hoặc nhựa (DN nhỏ)
• Phát xung: Gắn sẵn cảm biến reed switch
• Tín hiệu đầu ra: Pulse (tiếp điểm khô), 1 xung/1L, 10L hoặc tùy chỉnh
• Tiêu chuẩn: ISO 4064 – Class B/C

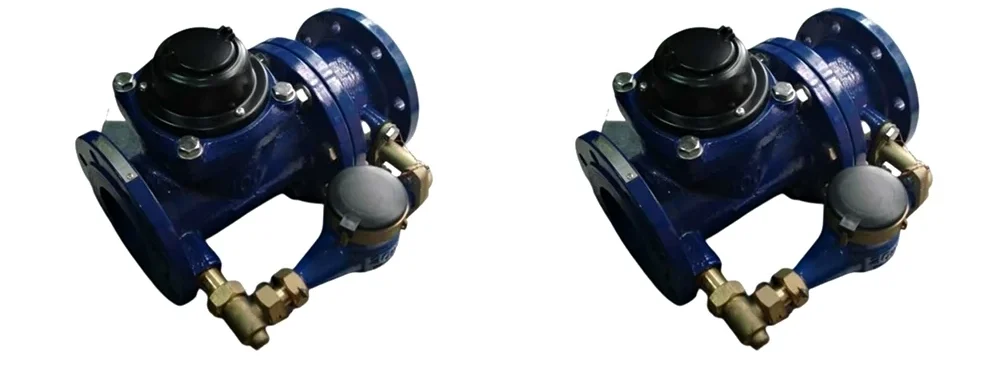

Ưu điểm của đồng hồ Merlion mẹ bồng con

Đo lưu lượng kết hợp truyền tín hiệu từ xa

Đồng hồ Merlion mẹ bồng con không chỉ đo trực tiếp thể tích nước chảy qua như đồng hồ cơ thông thường, mà còn tích hợp bộ phát xung để truyền tín hiệu về hệ thống trung tâm. Tín hiệu xung tương ứng với lượng nước (1 xung/1 lít hoặc 10 lít) giúp dễ dàng kết nối với phần mềm quản lý, bộ thu dữ liệu hoặc thiết bị giám sát từ xa.

Tích hợp sẵn bộ phát xung, đồng bộ và ổn định

Không giống các dòng đồng hồ phải độ chế cảm biến bên ngoài, Merlion mẹ bồng con được lắp sẵn cảm biến từ nhà sản xuất. Điều này đảm bảo tín hiệu chính xác, không bị sai số do lắp sai kỹ thuật. Thiết kế đồng bộ cũng giúp đơn giản hóa việc thi công, bảo trì và giảm rủi ro hỏng hóc.

Dễ dàng kết nối với hệ thống tự động

Bộ phát xung sử dụng tín hiệu tiếp điểm khô (dry contact), tương thích với các hệ thống như PLC, BMS, SCADA,… Tín hiệu đơn giản, không cần nguồn cấp, dễ đấu nối bằng dây 2 lõi, thuận tiện cho cả công trình dân dụng lẫn công nghiệp.

Độ bền cao, hoạt động ổn định lâu dài

Đồng hồ sử dụng truyền động từ và mặt số khô, chống thấm nước tuyệt đối vào bộ đếm. Cảm biến xung có tuổi thọ cao (lên đến hàng triệu xung), không cần bảo trì thường xuyên, phù hợp với hệ thống hoạt động liên tục. Mặt số rõ nét, chống bám bụi và ngưng tụ hơi nước.

Tiết kiệm chi phí đầu tư và vận hành

So với các loại đồng hồ điện tử hay siêu âm có tín hiệu, Merlion mẹ bồng con có giá thành rẻ hơn đáng kể nhưng vẫn đáp ứng đầy đủ yêu cầu quản lý dữ liệu. Đây là lựa chọn tối ưu cho các công trình cần lắp số lượng lớn như khu đô thị, nhà máy, chung cư hoặc hệ thống cấp nước đô thị.

Đa dạng kích cỡ, dễ dàng thi công

Sản phẩm có đầy đủ các size từ DN15 đến DN200, với kết nối ren hoặc mặt bích. Có phiên bản dùng cho nước lạnh và nước nóng, giúp linh hoạt khi triển khai trong thực tế. Việc lắp đặt đơn giản, không chiếm nhiều không gian, thích hợp cả công trình mới lẫn cải tạo.

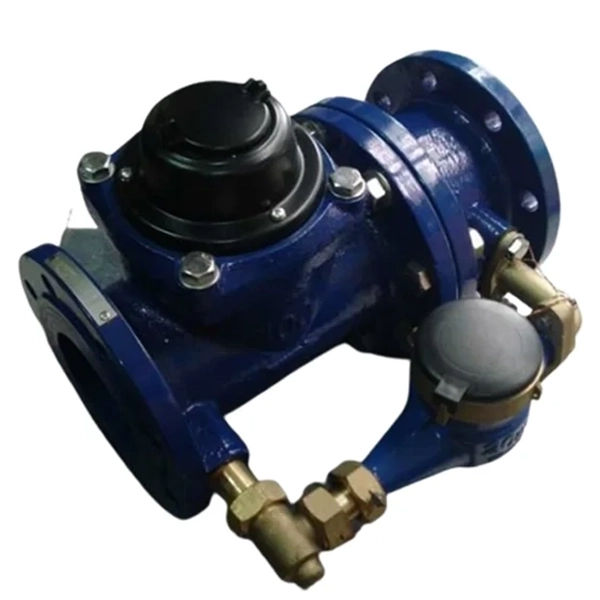

Đặc điểm cấu tạo của đồng hồ Merlion mẹ bồng con

Thân đồng hồ

Thân đồng hồ được làm từ vật liệu gang cầu hoặc gang xám, phủ lớp sơn epoxy chống ăn mòn. Với các model nhỏ (DN15–DN25), đôi khi có tùy chọn vỏ nhựa kỹ thuật để giảm trọng lượng và chi phí. Cấu trúc thân được thiết kế để chịu được áp lực cao (lên đến 10–16 bar), thích hợp cho cả lắp ren và mặt bích.

Buồng đo

Đây là nơi dòng nước chảy qua và làm quay cánh quạt. Buồng đo được chế tạo chính xác để đảm bảo dòng chảy ổn định, không xoáy và không gây nhiễu động lớn, giúp tăng độ chính xác trong việc đo và phát tín hiệu.

Cánh quạt

Cánh quạt làm từ nhựa POM hoặc ABS chất lượng cao, chống mài mòn và ăn mòn trong điều kiện nước sinh hoạt. Chuyển động quay của cánh quạt là cơ sở để tính lưu lượng và phát xung.

Bộ truyền động từ

Giữa buồng nước và bộ hiển thị được ngăn cách hoàn toàn, truyền động bằng từ tính. Điều này giúp mặt số khô không bị nước hoặc hơi ẩm xâm nhập, tăng tuổi thọ và đảm bảo hoạt động bền bỉ.

Mặt số hiển thị

Mặt số dạng cơ học, chia vạch rõ ràng, hiển thị thể tích nước theo đơn vị m³ và lít. Thiết kế dạng mặt khô, dễ đọc, không bị mờ khi sử dụng lâu dài. Một số model có nắp che mặt số giúp bảo vệ khỏi bụi và tia UV.

Bộ phát xung

Đây là “phần con” trong cấu trúc “mẹ bồng con”, thường được gắn phía trên hoặc bên hông mặt số. Bộ phát xung sử dụng cảm biến từ (reed switch), hoạt động khi cánh quạt quay, tạo ra tín hiệu xung điện. Tín hiệu này sẽ được truyền về hệ thống giám sát từ xa. Tùy theo yêu cầu, cảm biến có thể được cài đặt để phát 1 xung/1 lít, 1 xung/10 lít hoặc tùy chỉnh khác.

Dây tín hiệu

Dây tín hiệu gồm 2 lõi, được đi sẵn từ bộ phát xung ra ngoài, có thể dài từ 1 đến 10 mét tùy theo đặt hàng. Đầu dây có thể đấu nối trực tiếp vào bộ thu dữ liệu, PLC hoặc các thiết bị điều khiển trung tâm khác.

Nguyên lý hoạt động của đồng hồ Merlion mẹ bồng con

Đồng hồ Merlion mẹ bồng con hoạt động dựa trên nguyên lý đo lưu lượng bằng cơ học kết hợp với cảm biến phát xung từ tính. Khi nước chảy qua thân đồng hồ, dòng nước sẽ làm quay cánh quạt bên trong buồng đo. Cánh quạt này được gắn với một hệ truyền động từ, truyền chuyển động quay lên bộ đếm cơ học nằm ở mặt số phía trên. Nhờ vậy, thể tích nước được hiển thị rõ ràng dưới dạng số và kim quay trên mặt đồng hồ, giúp người dùng dễ dàng theo dõi lưu lượng tiêu thụ.

Bên cạnh đó, bộ đếm còn được tích hợp thêm một cảm biến từ (thường là reed switch) để phát tín hiệu xung. Trên trục quay hoặc bánh răng có gắn nam châm, mỗi lần quay đủ một chu kỳ sẽ tạo ra một lần đóng – mở tiếp điểm từ, sinh ra một xung điện. Mỗi xung tương ứng với một đơn vị thể tích nước, chẳng hạn như 1 xung = 1 lít hoặc 10 lít, tùy cấu hình của đồng hồ.

Tín hiệu xung này sau đó sẽ được truyền qua dây dẫn về thiết bị thu dữ liệu như bộ ghi chỉ số từ xa, PLC, hệ thống BMS hoặc phần mềm giám sát. Nhờ đó, người dùng có thể thu thập dữ liệu từ xa, theo dõi lưu lượng theo thời gian thực mà không cần kiểm tra thủ công tại từng đồng hồ.

Ứng dụng đồng hồ Merlion mẹ bồng con vào đường ống

Đồng hồ Merlion mẹ bồng con là lựa chọn lý tưởng cho các hệ thống cấp nước hiện đại, nơi cần đo lưu lượng nước và truyền dữ liệu về trung tâm để giám sát từ xa. Với khả năng tích hợp cảm biến phát xung, thiết bị này được ứng dụng rộng rãi trong nhiều loại đường ống và môi trường khác nhau.

Hệ thống cấp nước tại chung cư và tòa nhà cao tầng

Đồng hồ được lắp ở đầu mỗi căn hộ hoặc từng tầng để đo riêng lưu lượng nước sử dụng. Nhờ có bộ phát xung, dữ liệu sẽ được truyền về trung tâm quản lý tòa nhà, giúp tự động ghi chỉ số mà không cần người đi ghi tay. Việc này giúp tăng tính minh bạch, hạn chế thất thoát và tiết kiệm thời gian vận hành.

Đường ống tổng tại khu công nghiệp và nhà máy sản xuất

Trong các khu công nghiệp, đồng hồ Merlion mẹ bồng con thường được lắp ở đầu nguồn cấp nước hoặc các phân khu chức năng để kiểm soát lượng tiêu thụ của từng khu vực. Tín hiệu xung từ đồng hồ giúp kết nối với PLC hoặc SCADA, phục vụ kiểm tra, cảnh báo rò rỉ hoặc giám sát theo thời gian thực.

Hệ thống cấp nước đô thị, khu dân cư và nhà trọ

Với khả năng đo chính xác và truyền tín hiệu về hệ thống giám sát tập trung, đồng hồ rất phù hợp để lắp đặt trên các tuyến ống chính cấp nước cho từng hộ dân, dãy trọ hoặc nhóm người dùng. Các cơ quan cấp nước có thể thu thập dữ liệu nhanh chóng, tránh sai sót và giảm chi phí nhân sự.

Ứng dụng trong hệ thống thu thập dữ liệu thông minh (AMR, AMI)

Đồng hồ Merlion mẹ bồng con có thể dễ dàng tích hợp vào hệ thống thu thập dữ liệu tự động (AMR – Automatic Meter Reading hoặc AMI – Advanced Metering Infrastructure). Tín hiệu xung là đầu vào chuẩn cho các thiết bị thu phát sóng, module truyền không dây hoặc đầu ghi trung tâm.

Lắp đặt trong các tuyến ống có yêu cầu phân tích, kiểm tra hoặc giám sát lưu lượng

Đối với các ứng dụng đặc thù như kiểm soát chi phí sản xuất theo lượng nước tiêu thụ, kiểm tra rò rỉ hoặc lập báo cáo sử dụng định kỳ, việc lắp đồng hồ Merlion mẹ bồng con trên tuyến ống giúp thu thập dữ liệu chuẩn xác mà không cần thay đổi hạ tầng nhiều.

Nên mua đồng hồ Merlion mẹ bồng con ở đâu giá rẻ, chính hãng

Nếu bạn đang tìm địa chỉ uy tín để mua đồng hồ Merlion mẹ bồng con chính hãng, giá rẻ và có sẵn hàng số lượng lớn, thì Đồng Hồ Đo Lưu Lượng chính là lựa chọn hàng đầu.

ĐHĐLL là nhà phân phối thiết bị đo lưu lượng chuyên nghiệp, với hơn 10 năm kinh nghiệm cung cấp các dòng đồng hồ nước có phát xung phục vụ cho chung cư, nhà máy, hệ thống cấp nước thông minh và nhiều dự án trên toàn quốc. Tại đây, bạn dễ dàng tìm thấy đầy đủ các model đồng hồ Merlion mẹ bồng con từ DN15 đến DN200, dùng cho cả nước lạnh và nước nóng.

Tất cả sản phẩm được cam kết 100% chính hãng, có đầy đủ CO, CQ, tem chống hàng giả, bảo hành chính hãng 12 tháng và hỗ trợ kiểm định nếu cần. Ngoài ra, ĐHĐLL còn cung cấp đầy đủ tài liệu kỹ thuật, sơ đồ đấu nối tín hiệu xung và hỗ trợ tư vấn tích hợp với PLC, BMS hoặc hệ thống thu thập dữ liệu từ xa.

Với ưu đãi chiết khấu cao cho đại lý và đơn hàng số lượng lớn, ĐHĐLL mang đến giải pháp tiết kiệm, hiệu quả và nhanh chóng. Hệ thống kho hàng luôn có sẵn, hỗ trợ giao hàng toàn quốc và tư vấn kỹ thuật miễn phí.
